FAQ. AUDI A8 -98 8цил. где метки ГРМ
помогите пожалуйста,никак не въеду, как правильно установить ремень ГРМ на A8 3.7 AEW 1996г.в.Q.
тут ничего не отыскал. купил книгу, но или я тупой, или одно из двух.
заранее благодарен!
тут ничего не отыскал. купил книгу, но или я тупой, или одно из двух.
заранее благодарен!
- A159632478
- Член Клуба
- Сообщения: 1377
- Зарегистрирован: Чт дек 04, 2008 11:13 pm
- Репутация: 20
- Модель: a8 d2 седьмой год
- Мотор: abz 299((
- Город: Москва
- Имя: Тёма
- Откуда: СССР
- Контактная информация:
- Забанен: Бессрочно
-
Вася Пряник
- Член Клуба
- Сообщения: 453
- Зарегистрирован: Ср дек 31, 2008 2:19 am
- Награды: 1
- Репутация: 8
- Модель: -
- Мотор: -
- Город: Cанкт-Петербург
Re: AUDI A8 3.7 AEW где метки ГРМ
надо было свои метки сделать
- Пьяный мастер
- Член Клуба
- Сообщения: 413
- Зарегистрирован: Вс июн 15, 2008 1:12 am
- Репутация: 5
- Модель: A8 1999
- Мотор: AQF
- Город: Питер (север)
- Имя: Антон
- Откуда: СПБ
-
dmc
- Почетный член Клуба
- Сообщения: 5382
- Зарегистрирован: Ср фев 13, 2008 9:42 am
- Награды: 1
- Репутация: 72
- Модель: ....
- Мотор: ....
- Город: ....
- Откуда: Россия
- Контактная информация:
Re: AUDI A8 3.7 AEW где метки ГРМ
К сожелению, планка здесь не поможет, AEW аналог АBZ, только 3.7. По меткам отчета еще нет, судя по картинкам из Эльзы, то похоже прорези на валах должны стоять паралельно срезу головки( могу ошибаться), вот картинки в помощь -
- Вложения
-

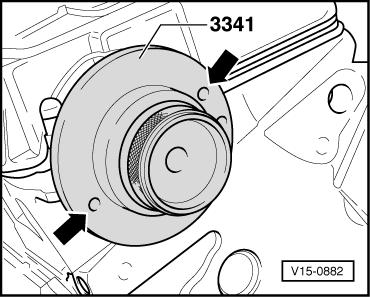

- V15-0882.JPG (29.01 КБ) 19299 просмотров
-

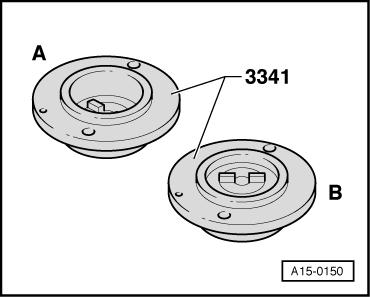

- A15-0150.JPG (19.27 КБ) 19302 просмотра
- A159632478
- Член Клуба
- Сообщения: 1377
- Зарегистрирован: Чт дек 04, 2008 11:13 pm
- Репутация: 20
- Модель: a8 d2 седьмой год
- Мотор: abz 299((
- Город: Москва
- Имя: Тёма
- Откуда: СССР
- Контактная информация:
- Забанен: Бессрочно
ага, удачи)))))))))) хотя мне кажется что не всё так просто я ставил распреды по 3 и 5 цилиндрам, сначала на 3-м када выпускной кулачок только перестал нажимать клапан а впускной почти начал нажимать потом на 5-ом(затянул шкив распреда цилиндров 1-4,провернул колено на 1 оборот и то же самое на 5-ом цилиндре), только вмт 3 и 5 цилиндра нащупал отвёрткой через свечное отверстие.. риска на маховике не совсем правильно стояла, видно она для использования со специнструментом
-
Стас
- Почетный член Клуба
- Сообщения: 4683
- Зарегистрирован: Пн мар 24, 2008 9:54 pm
- Награды: 1
- Репутация: 88
- Модель: 220
- Мотор: 628
- Город: Санкт петербург
- Имя: Станислав
Я думаю что теоретически можно просто взять пластину 4мм и отверткой на первом цилиндре поймать вмт.Почему отвертка? потому что нижний шкив как кто-то писал что она может сбиться и уверенее будет отверткой.Жалко что на шкивах нет шпонак. .Когда сам делал то перед тем как заводить мотор брал головку на27 и 2 оборота праворачивал двигатель по часовой стрелке(на случий вдруг ошибся и когда будешь заводить чтоб клапана не загнулись)По чему теоретически?потому что сам не пробовал с пластной 4мм.
- KaiZer
- Сообщения: 83
- Зарегистрирован: Ср фев 25, 2009 8:59 am
- Репутация: 5
- Модель: Audi A8 2002, Infiniti QX56
- Мотор: 4,2 еще 5,6
- Город: Абакан - Красноярск
- Имя: Руслан
ГРМ выставить очень легко
на звездочках распредвалов (которые цепью соеденены) есть метки в виде кружочка.
чтобы их лучше было видно, ткините в них ярким маркером
на первой голове выставляете рапредвалы так, чтобы клапана первого цилиндра были полностью закрыты
на второй голове клапана шестого цилиндра тоже должны быть полностью закрыты
в этих положениях метки на звездочках, а точнее зубья звездочек, возле которых метки, должны четко смотреть друг на друга.
потом выставляете коленвал в положение ВМТ первого цилиндра, шестой цилиндр тоже будет в ВМТ.
шестерени распредвалов надо предварительно ослабить, чтобы они с небольшой свободой вращались на посадосном месте (там конус).
Надеваете ремень ГРМ, укладываете его как положено.
Затем при помощи натяжного ролика (тот у которого посадочное место со смещенным центром), вращаете центр ролика вокруг оси, ремень натягивается, шестерни проворачиваются на посадочном месте, ремень ГРМ выставляется точно по зубьям.
Перескока нет.
Потом затягиваете шестерни, и аккуратно ключом крутите коленвал.
оборота 4. Проверяете не сбились ли метки.
Если все правильно выставили, то метка на шкиву коленвала должна находиться в верхнем положении, а метки звездочек распредвалов в точности друг напротив друга.
все.
никаких приспособ и специнструментов не надо
на звездочках распредвалов (которые цепью соеденены) есть метки в виде кружочка.
чтобы их лучше было видно, ткините в них ярким маркером
на первой голове выставляете рапредвалы так, чтобы клапана первого цилиндра были полностью закрыты
на второй голове клапана шестого цилиндра тоже должны быть полностью закрыты
в этих положениях метки на звездочках, а точнее зубья звездочек, возле которых метки, должны четко смотреть друг на друга.
потом выставляете коленвал в положение ВМТ первого цилиндра, шестой цилиндр тоже будет в ВМТ.
шестерени распредвалов надо предварительно ослабить, чтобы они с небольшой свободой вращались на посадосном месте (там конус).
Надеваете ремень ГРМ, укладываете его как положено.
Затем при помощи натяжного ролика (тот у которого посадочное место со смещенным центром), вращаете центр ролика вокруг оси, ремень натягивается, шестерни проворачиваются на посадочном месте, ремень ГРМ выставляется точно по зубьям.
Перескока нет.
Потом затягиваете шестерни, и аккуратно ключом крутите коленвал.
оборота 4. Проверяете не сбились ли метки.
Если все правильно выставили, то метка на шкиву коленвала должна находиться в верхнем положении, а метки звездочек распредвалов в точности друг напротив друга.
все.
никаких приспособ и специнструментов не надо
Последний раз редактировалось KaiZer Ср мар 18, 2009 11:51 am, всего редактировалось 1 раз.
- pes32
- Сообщения: 221
- Зарегистрирован: Пт окт 10, 2008 5:00 pm
- Репутация: 0
- Модель: Audi A8 95 + yamaha r1
- Мотор: ABZ
- Город: Орёл
- Имя: Макс
- Контактная информация:
Re: AUDI A8 3.7 AEW где метки ГРМ
подскажите, вот выставил грм, цепи на распредвалах стоят новые, но вот на одной голове метки стоят просто точь в точь(идеально) друг на друга смотрят, а на другой зубья меток может на милиметрик смещены друг от друга, причём раза три пробовал всё-равно встаёт также.
что будет если так оставить, намного ли хуже это скажется на работе мотора?
что будет если так оставить, намного ли хуже это скажется на работе мотора?
- Ram
- Почетный член Клуба
- Сообщения: 499
- Зарегистрирован: Ср фев 11, 2009 5:12 pm
- Репутация: 20
- Модель: A8 1994
- Мотор: ABZ 4,2
- Город: Москва
- Имя: Роман
- Контактная информация:
Да, указанные приспособления имеют пластины для вставки их в распредвалы, однако прорези в распредвалах не точно по центру, т.е смещены и из-за этого есть возможность ошибиться на 180 град. по распредвалам...dmc писал(а):К сожелению, планка здесь не поможет, AEW аналог АBZ, только 3.7. По меткам отчета еще нет, судя по картинкам из Эльзы, то похоже прорези на валах должны стоять паралельно срезу головки( могу ошибаться), вот картинки в помощь -Вложения
при установке с помощью "отвертки" точности не добъетесь... Верная метка ВМТ только на демпфере (шкиве) крутильных колебаний (при условии его исправности). Несоответствие о котором вы пишите вызвано тем, что по метке шкива ВМТ приходится на положение поршня - 3 градуса...A159632478 писал(а):только вмт 3 и 5 цилиндра нащупал отвёрткой через свечное отверстие.. риска на маховике не совсем правильно стояла, видно она для использования со специнструментом
Советую выставлять по метке на шкиву.
Все, что с нами происходит, случается только из-за того, что мы этого хотим!
- pes32
- Сообщения: 221
- Зарегистрирован: Пт окт 10, 2008 5:00 pm
- Репутация: 0
- Модель: Audi A8 95 + yamaha r1
- Мотор: ABZ
- Город: Орёл
- Имя: Макс
- Контактная информация:
Re: AUDI A8 3.7 AEW где метки ГРМ
всё и так выставлено по меткам, я же говорю что на одной голове и на шкиву метки стоят идеально, а на другой там даже и миллиметрика нет, зубчики эти смотрят друг на друга, но может ели ели отклоняются друг от друга, с первого взгляда покажется что всё ровно а вот когда сильно вглядываться то есть это расхождение
при прокрутке и рукой и стартером всё встаёт точно также и никуда больше не смещается
при прокрутке и рукой и стартером всё встаёт точно также и никуда больше не смещается
- KaiZer
- Сообщения: 83
- Зарегистрирован: Ср фев 25, 2009 8:59 am
- Репутация: 5
- Модель: Audi A8 2002, Infiniti QX56
- Мотор: 4,2 еще 5,6
- Город: Абакан - Красноярск
- Имя: Руслан
Re: AUDI A8 3.7 AEW где метки ГРМ
pes32 писал(а):всё и так выставлено по меткам, я же говорю что на одной голове и на шкиву метки стоят идеально, а на другой там даже и миллиметрика нет, зубчики эти смотрят друг на друга, но может ели ели отклоняются друг от друга, с первого взгляда покажется что всё ровно а вот когда сильно вглядываться то есть это расхождение
при прокрутке и рукой и стартером всё встаёт точно также и никуда больше не смещается
в принципе ничего страшного, но чтобы легче было ориентироваться, смотри по зубям звездочек возле которых метки, там зубья должны смотреть прямо друг на друга.
- pes32
- Сообщения: 221
- Зарегистрирован: Пт окт 10, 2008 5:00 pm
- Репутация: 0
- Модель: Audi A8 95 + yamaha r1
- Мотор: ABZ
- Город: Орёл
- Имя: Макс
- Контактная информация:
Re: AUDI A8 3.7 AEW где метки ГРМ
ну они итак смотрят друг надруга , просто на одной вот это смещение, ну я тоже думаю что нормально, если же конструкцией предусмотрено вытягивание цепей
- neoleg
- Сообщения: 96
- Зарегистрирован: Ср мар 10, 2010 12:13 am
- Репутация: 1
- Модель: A8 2006
- Мотор: BVJ 4,2FSI
- Город: Москва
- Имя: Олег
- Откуда: Москва
Re: FAQ. AUDI A8 -98 8цил. где метки ГРМ
Это на всех двигателях так? На AUW тоже?KaiZer писал(а):ГРМ выставить очень легко
на звездочках распредвалов (которые цепью соеденены) есть метки в виде кружочка.
чтобы их лучше было видно, ткините в них ярким маркером
на первой голове выставляете рапредвалы так, чтобы клапана первого цилиндра были полностью закрыты
на второй голове клапана шестого цилиндра тоже должны быть полностью закрыты
в этих положениях метки на звездочках, а точнее зубья звездочек, возле которых метки, должны четко смотреть друг на друга.
потом выставляете коленвал в положение ВМТ первого цилиндра, шестой цилиндр тоже будет в ВМТ.
шестерени распредвалов надо предварительно ослабить, чтобы они с небольшой свободой вращались на посадосном месте (там конус).
Надеваете ремень ГРМ, укладываете его как положено.
Затем при помощи натяжного ролика (тот у которого посадочное место со смещенным центром), вращаете центр ролика вокруг оси, ремень натягивается, шестерни проворачиваются на посадочном месте, ремень ГРМ выставляется точно по зубьям.
Перескока нет.
Потом затягиваете шестерни, и аккуратно ключом крутите коленвал.
оборота 4. Проверяете не сбились ли метки.
Если все правильно выставили, то метка на шкиву коленвала должна находиться в верхнем положении, а метки звездочек распредвалов в точности друг напротив друга.
все.
-
dmc
- Почетный член Клуба
- Сообщения: 5382
- Зарегистрирован: Ср фев 13, 2008 9:42 am
- Награды: 1
- Репутация: 72
- Модель: ....
- Мотор: ....
- Город: ....
- Откуда: Россия
- Контактная информация:
Re: FAQ. AUDI A8 -98 8цил. где метки ГРМ
Нет, на ресталах(99 - 02г) все гораздо проще.
- neoleg
- Сообщения: 96
- Зарегистрирован: Ср мар 10, 2010 12:13 am
- Репутация: 1
- Модель: A8 2006
- Мотор: BVJ 4,2FSI
- Город: Москва
- Имя: Олег
- Откуда: Москва
Re: FAQ. AUDI A8 -98 8цил. где метки ГРМ
Слав, ты как всегда оказываешься рядом! Подскажи, пожалуйста, как на моем сделать проще?dmc писал(а):Нет, на ресталах(99 - 02г) все гораздо проще.
-
666
- Член Клуба
- Сообщения: 699
- Зарегистрирован: Пн ноя 23, 2009 3:25 pm
- Награды: 1
- Репутация: 10
- Модель: A8 1997
- Мотор: ABZ 4,2 МКПП DGV
- Город: Минск
- Имя: андрей
Re:
вот http://www.caralex.by/index.php?searchstring=3341shin писал(а):Братцы, все это байда, ни чего не выходит. Нужен шаблон. Их есть 2 вида, надыбил чела, который их изготавливает. Куплю, сниму размеры, тогда тут выложу.
если бы как-нибудь организовать складчину,например по 10 уёв, кто-нибудь купил бы, снял размеры, выложил их на форуме, а все уже сами выточили бы.(10 -- за размеры, 20 к примеру токарю --итого 30) я за, жду ваших мнений.
-
Anox
- Член Клуба
- Сообщения: 409
- Зарегистрирован: Чт янв 03, 2008 5:39 pm
- Награды: 1
- Репутация: 32
- Модель: S8, 1998
- Мотор: AKH, 4172
- Город: Москва
- Имя: Антон
- Контактная информация:
Re: FAQ. AUDI A8 -98 8цил. где метки ГРМ
Есть они вобще-то...
Завтра постараюсь фотки выложить - они у меня на машине стоят, а вы подскажите - как замеры, блин снимать...
Хитрые они, блин!
P.S. Эльза, к сожалению, не все показывает - там, на рабочей стороне есть еще штифт маленький, который вставляется в отверстие головки. У меня по инструменту фаза ушла на ~1,5 зуба. Но конечного результата я пока не знаю - мотор еще не собрал.
Завтра постараюсь фотки выложить - они у меня на машине стоят, а вы подскажите - как замеры, блин снимать...
Хитрые они, блин!
P.S. Эльза, к сожалению, не все показывает - там, на рабочей стороне есть еще штифт маленький, который вставляется в отверстие головки. У меня по инструменту фаза ушла на ~1,5 зуба. Но конечного результата я пока не знаю - мотор еще не собрал.
Honk your horn three times if you have never been shot at from the S8
- Suomi
- Член Клуба
- Сообщения: 2042
- Зарегистрирован: Вт апр 20, 2010 5:11 pm
- Репутация: 50
- Модель: S8 plus (НЛО) 98
- Мотор: AKH 4.2
- Город: железногорск, курск
- Имя: Вячеслав
- Откуда: Карелия, Костомукша
Re: FAQ. AUDI A8 -98 8цил. где метки ГРМ
подскажи собрал мотор, как теперь? где приспособы взять, выставил по звездам не тот эффект. через 6 дней ехать 12000 км не знаю как?!
+79065761767
+79038751696
+79997450217
+79038751696
+79997450217
-
666
- Член Клуба
- Сообщения: 699
- Зарегистрирован: Пн ноя 23, 2009 3:25 pm
- Награды: 1
- Репутация: 10
- Модель: A8 1997
- Мотор: ABZ 4,2 МКПП DGV
- Город: Минск
- Имя: андрей
Re: FAQ. AUDI A8 -98 8цил. где метки ГРМ
так как на счёт чертёжика с размерами???Anox писал(а):Есть они вобще-то...Завтра постараюсь фотки выложить - они у меня на машине стоят, а вы подскажите - как замеры, блин снимать... Хитрые они, блин!
