Фотоотчет по ремонту моторчика печки!
Ну вот я и решился на дебют
Начну с того как все началось.
Сначала печка начала работать нестабильно,иногда даже не включалась.Потом переодически стали доноситься потрескивающие звуки,словно вентилятор обо что то трется.Ну и как следствие,моторчик сдох в самый подходящий момент,когда я был в дороге в 300км от ближайшего населенного пункта.А температура за бортом -15.Так что если проявляются подобные симптомы.лучше уж сразу заняться ремонтом.
Сразу хочу извиниться за качество фотографий,поскольку фотоаппарата под рукой не было,весь отчет проделан с помощью мобильного телефона.
Начну с того как все началось.
Сначала печка начала работать нестабильно,иногда даже не включалась.Потом переодически стали доноситься потрескивающие звуки,словно вентилятор обо что то трется.Ну и как следствие,моторчик сдох в самый подходящий момент,когда я был в дороге в 300км от ближайшего населенного пункта.А температура за бортом -15.Так что если проявляются подобные симптомы.лучше уж сразу заняться ремонтом.
Сразу хочу извиниться за качество фотографий,поскольку фотоаппарата под рукой не было,весь отчет проделан с помощью мобильного телефона.
A8 1995 г.в. ABZ 4,2 - светлая память.
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?
-
- Член Клуба
- Сообщения: 1125
- Зарегистрирован: Пт янв 15, 2010 8:47 am
- Репутация: 16
- Модель: Jaguar XJ
- Мотор: AJ126
- Город: Краснодар
- Имя: Евгений
Re: Фотоотчет по ремонту моторчика печки!
1)открутить решетку,она находится прямо по центру,над ДВС.Крепится на трех болтах.
2)Снять дворники,затем открутить металическую планку м/у отсеком ДВС и лобовым стеклом.ВНИМАНИЕ - открутив все болтики,планку нужно потянуть в сторону переднего бампера и не в коем случае не в верх.Она вставляется в фиксаторы.

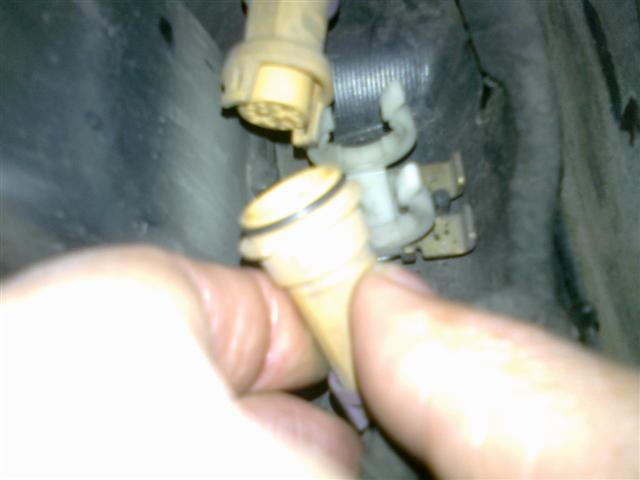

3) отсоеденить фишку моторчика .
2)Снять дворники,затем открутить металическую планку м/у отсеком ДВС и лобовым стеклом.ВНИМАНИЕ - открутив все болтики,планку нужно потянуть в сторону переднего бампера и не в коем случае не в верх.Она вставляется в фиксаторы.
3) отсоеденить фишку моторчика .
A8 1995 г.в. ABZ 4,2 - светлая память.
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?
-
- Член Клуба
- Сообщения: 1125
- Зарегистрирован: Пт янв 15, 2010 8:47 am
- Репутация: 16
- Модель: Jaguar XJ
- Мотор: AJ126
- Город: Краснодар
- Имя: Евгений
Re: Фотоотчет по ремонту моторчика печки!

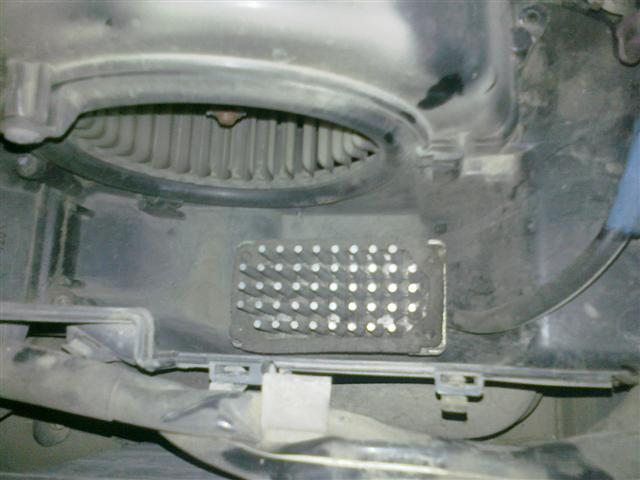

4) затем нужно аккуратно срутить дифлекторный блок.
A8 1995 г.в. ABZ 4,2 - светлая память.
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?
-
- Член Клуба
- Сообщения: 1125
- Зарегистрирован: Пт янв 15, 2010 8:47 am
- Репутация: 16
- Модель: Jaguar XJ
- Мотор: AJ126
- Город: Краснодар
- Имя: Евгений
Re: Фотоотчет по ремонту моторчика печки!
Болтики маленькие,поэтому лучше использовать намогниченную отвертку.
A8 1995 г.в. ABZ 4,2 - светлая память.
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?
-
- Член Клуба
- Сообщения: 1125
- Зарегистрирован: Пт янв 15, 2010 8:47 am
- Репутация: 16
- Модель: Jaguar XJ
- Мотор: AJ126
- Город: Краснодар
- Имя: Евгений
Re: Фотоотчет по ремонту моторчика печки!
5) Открутить крепежные кольца и снять кожух вентилятора.
A8 1995 г.в. ABZ 4,2 - светлая память.
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?
-
- Член Клуба
- Сообщения: 1125
- Зарегистрирован: Пт янв 15, 2010 8:47 am
- Репутация: 16
- Модель: Jaguar XJ
- Мотор: AJ126
- Город: Краснодар
- Имя: Евгений
Re: Фотоотчет по ремонту моторчика печки!
Его величество "МОТОРчик" )))
A8 1995 г.в. ABZ 4,2 - светлая память.
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?
-
- Член Клуба
- Сообщения: 1125
- Зарегистрирован: Пт янв 15, 2010 8:47 am
- Репутация: 16
- Модель: Jaguar XJ
- Мотор: AJ126
- Город: Краснодар
- Имя: Евгений
Re: Фотоотчет по ремонту моторчика печки!
Моторчик крепится на двух болтах
A8 1995 г.в. ABZ 4,2 - светлая память.
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?
-
- Член Клуба
- Сообщения: 1125
- Зарегистрирован: Пт янв 15, 2010 8:47 am
- Репутация: 16
- Модель: Jaguar XJ
- Мотор: AJ126
- Город: Краснодар
- Имя: Евгений
Re: Фотоотчет по ремонту моторчика печки!

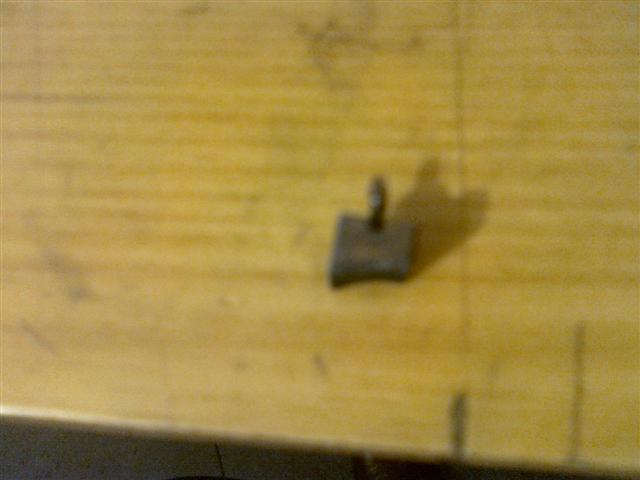

Проблема оказалась в щетках моторчика.Заменил их (2шт.) и все в норме.ВНИМАНИЕ - щетки нужно использовать ГРАФИТОВЫЕ,иначе медные сотрут обмотку за пару дней.
A8 1995 г.в. ABZ 4,2 - светлая память.
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?
-
- Член Клуба
- Сообщения: 1125
- Зарегистрирован: Пт янв 15, 2010 8:47 am
- Репутация: 16
- Модель: Jaguar XJ
- Мотор: AJ126
- Город: Краснодар
- Имя: Евгений
Re: Фотоотчет по ремонту моторчика печки!
Постарался максимально доступно изложить инфу,надеюсь,что кому нибудь поможет.
A8 1995 г.в. ABZ 4,2 - светлая память.
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?
-
O`Breea
- Почетный член Клуба
- Сообщения: 14411
- Зарегистрирован: Ср окт 01, 2008 11:21 pm
- Награды: 3
- Репутация: 196
- Модель: A8 (D2), 2002, Quattro
- Мотор: AKC 3.7 (FBB)
- Город: Санкт-Петербург
- Имя: Константин
- Откуда: Санкт-Петербург
Re: Фотоотчет по ремонту моторчика печки!
Молодец! Немного нечёткие фото, а так весть процесс понятен
No Quattro - No Chance
-
Makkey
- Член Клуба
- Сообщения: 2195
- Зарегистрирован: Пн июн 16, 2008 11:30 am
- Награды: 1
- Репутация: 36
- Модель: Toyota
- Мотор: 1VDFTV
- Город: Moscow
- Имя: Алексей
- Откуда: Moscow
Re: Фотоотчет по ремонту моторчика печки!
спасибо за отчет... наверняка кому нибудь будет полезен.
И смерти нет почетней той, Что ты принять готов. За кости пращуров своих.
-
filosof
- Почетный член Клуба
- Сообщения: 4914
- Зарегистрирован: Вс ноя 30, 2008 8:02 pm
- Награды: 1
- Репутация: 109
- Модель: _
- Мотор: _
- Город: Москва
- Имя: Виталик
- Контактная информация:
Re: Фотоотчет по ремонту моторчика печки!
хороший отчет,даже для первого раза
думаю, такое нужно сделать каждому, для профилактики,когда есть свободное время.
от какой дремели щетки?
думаю, такое нужно сделать каждому, для профилактики,когда есть свободное время.
от какой дремели щетки?
я в аудях не разбираюсь..поэтому и езжу на метро..
-
Alex_999
- Член Клуба
- Сообщения: 3192
- Зарегистрирован: Ср дек 09, 2009 5:56 pm
- Награды: 1
- Репутация: 85
- Модель: А6 2004;
- Мотор: BDH 2.5TDi;
- Город: 32 RUS
- Имя: Алексей
- Откуда: Брянск 32 RUS
- Контактная информация:
Re: Фотоотчет по ремонту моторчика печки!
Спасибо за отчёт ,, как раз мне надо будет делать, а то шум как будто трётся там обо что то, и пару раз даже не включался.. Теперь уже наглядно знаю как делать и что. А то достало это поскрипывание.
Не стоит ездить быстрее,, чем летает твой ангел хранитель..
-
DeniS-8
- Почетный член Клуба
- Сообщения: 3453
- Зарегистрирован: Вт янв 29, 2008 11:13 am
- Награды: 1
- Репутация: 44
- Модель: A-8 2010
- Мотор: 4.2 Td чипованый
- Город: Москва - Рига
- Имя: Денис
Re: Фотоотчет по ремонту моторчика печки!
А где щетки купить можно? Мне надо тоже менять,я уже до них у себя добирался,и иза отсутствия щеток в тот момент,просто их перевернул,пока работает,но понимаю,что не надолго! Кстате,как куплю щетки,сделаю свой первый фотоотчет!КАК на Д3 поменять щетки на моторчике вентилятора!Размер щеток в нем кстати 8*10 мм а длинна - до 25 -30 мм (лишнее надо будет доработать с помощью пилящего или точащего инструмента!
-
- Член Клуба
- Сообщения: 1125
- Зарегистрирован: Пт янв 15, 2010 8:47 am
- Репутация: 16
- Модель: Jaguar XJ
- Мотор: AJ126
- Город: Краснодар
- Имя: Евгений
Re: Фотоотчет по ремонту моторчика печки!
Щетки купил в магазине электроинструментов , критерии были два,Первый - подходящий размер,что бы сидели плотно и не шатались.Второй - что бы были графитовые,а не медные.Конкретно данные щетки которые установил я,от какой то эллектро-дрели.)))
A8 1995 г.в. ABZ 4,2 - светлая память.
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?
-
DeniS-8
- Почетный член Клуба
- Сообщения: 3453
- Зарегистрирован: Вт янв 29, 2008 11:13 am
- Награды: 1
- Репутация: 44
- Модель: A-8 2010
- Мотор: 4.2 Td чипованый
- Город: Москва - Рига
- Имя: Денис
Re: Фотоотчет по ремонту моторчика печки!
Понял где рыть эту штуковину надо!
- кориш100
- Сообщения: 43
- Зарегистрирован: Чт апр 15, 2010 2:51 pm
- Репутация: 0
- Модель: А8
- Мотор: 4.2
- Город: Сочи
- Имя: Женя
- Откуда: Сочи
- Забанен: Бессрочно
Re: Фотоотчет по ремонту моторчика печки!
присоединяюсь к вашей теме по поводу щеток.....
сейчас на станции нхожусь у одного шарющего электрика----и вот мы вас удивим-ведь родные щетки НЕ ГРАФИТ
вглядитесь внимательней.они немного красноватые,а не мокрый асфальт .....
КСТАТИ снять моторчик можно без разбора дворников и панели, мелочь но приятно(постарайся в недешевых наборах присмотреть переходники короткие )
ВООБЩЕМ приделываем способом паяния ГРАФИТОВЫЕ (по причине того что не нашел другие- какие надо) не знаем что получится-обещали не долгое существование так как графит мягкий и прослужит в 5 раз меньше
сейчас на станции нхожусь у одного шарющего электрика----и вот мы вас удивим-ведь родные щетки НЕ ГРАФИТ
вглядитесь внимательней.они немного красноватые,а не мокрый асфальт .....
КСТАТИ снять моторчик можно без разбора дворников и панели, мелочь но приятно(постарайся в недешевых наборах присмотреть переходники короткие )
ВООБЩЕМ приделываем способом паяния ГРАФИТОВЫЕ (по причине того что не нашел другие- какие надо) не знаем что получится-обещали не долгое существование так как графит мягкий и прослужит в 5 раз меньше
-
strugackij
- Член Клуба
- Сообщения: 448
- Зарегистрирован: Пн авг 03, 2009 10:59 am
- Награды: 1
- Репутация: 5
- Модель: —-
- Мотор: —-
- Город: Deutchland ,Gundelfingen a.d.
- Имя: Мирослав
Re: Фотоотчет по ремонту моторчика печки!
Я менял моторчик без снятия панели и дворников. Менял из-за того, что появилось нереальное осевое биение. Как я понял, там пластмасовые втулки и ремонту не подлежат. Моторчик покупал на свалке за 100 USD. Может кто подскажет , был ли шанс избавится от люфта ? Ведь со свалки долго не протянет .
A8 4.2 Q (96) - продана
A6 2.5 (2004) продана
Toyota CHR hybrid ( 2017)
A8 4.2 ( 2005 ) продана
Ford Focus ST-Line ( 2018 )
A6 2.5 (2004) продана
Toyota CHR hybrid ( 2017)
A8 4.2 ( 2005 ) продана
Ford Focus ST-Line ( 2018 )
-
- Член Клуба
- Сообщения: 1125
- Зарегистрирован: Пт янв 15, 2010 8:47 am
- Репутация: 16
- Модель: Jaguar XJ
- Мотор: AJ126
- Город: Краснодар
- Имя: Евгений
Re: Фотоотчет по ремонту моторчика печки!
Да я тож так подумал,но поскольку ситуация сложилась нежданно - негаданно и искать подходящие головки было негде,делал отчет по сложившейся ситуации.кориш100 писал(а):КСТАТИ снять моторчик можно без разбора дворников и панели, мелочь но приятно(постарайся в недешевых наборах присмотреть переходники короткие )
На самом деле щетки медно-графитовые,но поскольку родные не продаются,а в подборе неизвестно какое содержание меди (есть риск спалить обмотку) я думаю,что графитт это наилучшее решение.Лучше уж раз в три года менять щетки,чем за неделю спалить обмотку.кориш100 писал(а):и вот мы вас удивим-ведь родные щетки НЕ ГРАФИТвглядитесь внимательней.они немного красноватые,а не мокрый асфальт .....
A8 1995 г.в. ABZ 4,2 - светлая память.
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?
-
- Член Клуба
- Сообщения: 1125
- Зарегистрирован: Пт янв 15, 2010 8:47 am
- Репутация: 16
- Модель: Jaguar XJ
- Мотор: AJ126
- Город: Краснодар
- Имя: Евгений
Re: Фотоотчет по ремонту моторчика печки!
На ГАЗелевском моторчике старого образца (односторонний) стоит втулка по внутреннему диаметру и сечению один в один.Но по наружнему,больше и длинее,можно её подогнать.strugackij писал(а):Я менял моторчик без снятия панели и дворников. Менял из-за того, что появилось нереальное осевое биение. Как я понял, там пластмасовые втулки и ремонту не подлежат. Моторчик покупал на свалке за 100 USD. Может кто подскажет , был ли шанс избавится от люфта ? Ведь со свалки долго не протянет .
A8 1995 г.в. ABZ 4,2 - светлая память.
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?
- кориш100
- Сообщения: 43
- Зарегистрирован: Чт апр 15, 2010 2:51 pm
- Репутация: 0
- Модель: А8
- Мотор: 4.2
- Город: Сочи
- Имя: Женя
- Откуда: Сочи
- Забанен: Бессрочно
Re: Фотоотчет по ремонту моторчика печки!
поменял щетки-но помоему крутить стало медленее
- кориш100
- Сообщения: 43
- Зарегистрирован: Чт апр 15, 2010 2:51 pm
- Репутация: 0
- Модель: А8
- Мотор: 4.2
- Город: Сочи
- Имя: Женя
- Откуда: Сочи
- Забанен: Бессрочно
Re: Фотоотчет по ремонту моторчика печки!
как сейчас на максимум крутит ,раньше с такой скоростью на половине шкала была
-
strugackij
- Член Клуба
- Сообщения: 448
- Зарегистрирован: Пн авг 03, 2009 10:59 am
- Награды: 1
- Репутация: 5
- Модель: —-
- Мотор: —-
- Город: Deutchland ,Gundelfingen a.d.
- Имя: Мирослав
Re: Фотоотчет по ремонту моторчика печки!
кориш100
Думаю ты нарушил герметичность корпуса моторчика. У меня так-же сейчас: сам собирал и не все крепления верхнего корпуса герметично собрал. Итог: индикация мощности бешеная а эффект в салоне слабый.
Думаю ты нарушил герметичность корпуса моторчика. У меня так-же сейчас: сам собирал и не все крепления верхнего корпуса герметично собрал. Итог: индикация мощности бешеная а эффект в салоне слабый.
A8 4.2 Q (96) - продана
A6 2.5 (2004) продана
Toyota CHR hybrid ( 2017)
A8 4.2 ( 2005 ) продана
Ford Focus ST-Line ( 2018 )
A6 2.5 (2004) продана
Toyota CHR hybrid ( 2017)
A8 4.2 ( 2005 ) продана
Ford Focus ST-Line ( 2018 )
- кориш100
- Сообщения: 43
- Зарегистрирован: Чт апр 15, 2010 2:51 pm
- Репутация: 0
- Модель: А8
- Мотор: 4.2
- Город: Сочи
- Имя: Женя
- Откуда: Сочи
- Забанен: Бессрочно
Re: Фотоотчет по ремонту моторчика печки!
так что? проверять герметичность ехать?
- кориш100
- Сообщения: 43
- Зарегистрирован: Чт апр 15, 2010 2:51 pm
- Репутация: 0
- Модель: А8
- Мотор: 4.2
- Город: Сочи
- Имя: Женя
- Откуда: Сочи
- Забанен: Бессрочно
Re: Фотоотчет по ремонту моторчика печки!
кстати Жень-а по прогнозам не раз в три года будем менять а раз в год
