FAQ. Ремонт суппорта дорестайлинг. Фотоотчет.

[IGOR777]

После установки пальцев, необходимо их немного шкуркой пройти, что втулки свободно одевались :-)

А так вплотную что ли?

[soslan]

когда закручиваешь новые пальцы(мы крутили газовым ключом) остаются зазубрины,их надо снять или они разобьют втулки...

[Arthas]

Всем здравствуйте!

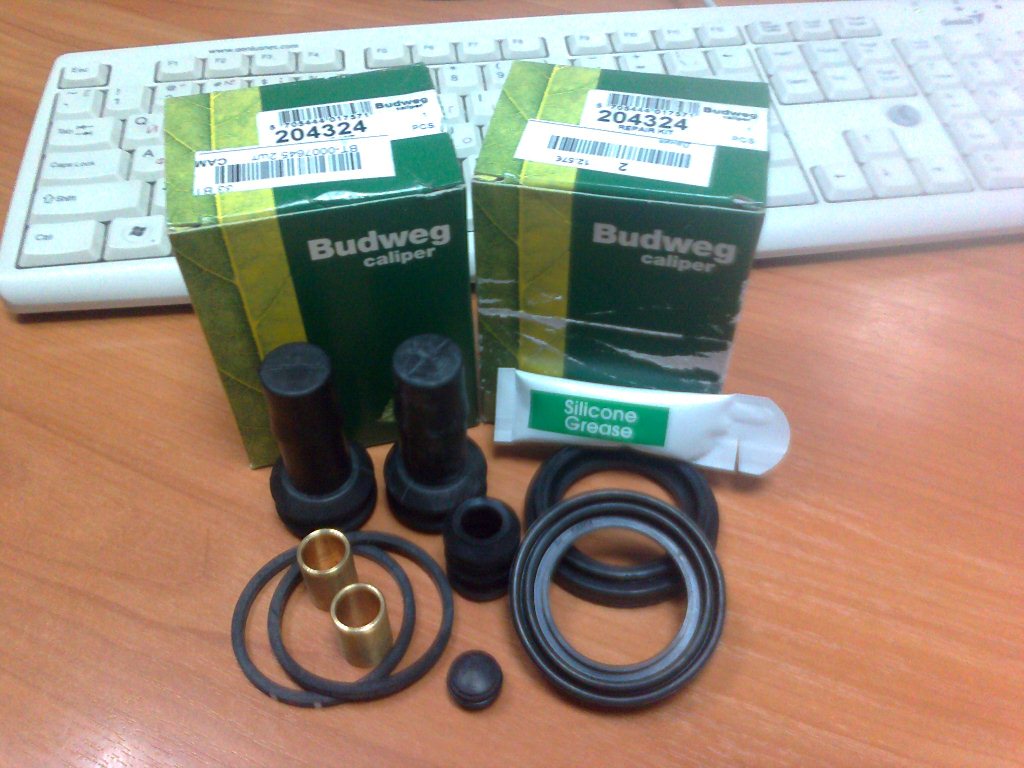

Я вот немного не понял - мне в магазине сказали, что когда появляется стук из-за износа направляющих пальцев, нужно покупать целиком суппорт, мол ремкомплектов не бывает, и пальцы отдельно не продаются. В отчете явно ремкомплект резинки+бронзовые втулки, в теме выше написано "когда закручиваешь новые пальцы". Так что, пальцы отдельно все таки есть?

[IGOR777]

Arthas

Тему сначала всю прочитай внимательно, там всё очень подробно расписано и про ремкомплект и про пальцы.

[Arthas]

Arthas

Тему сначала всю прочитай внимательно, там всё очень подробно расписано и про ремкомплект и про пальцы.

Понял, изучаю.

[IGOR777]

Ура!!! Дождался с пятой попытки и двух месячного ожидания

[IGOR777]

soslan

А с тем польцем который с основного суппорта один торчит, ничего делать не надо? не трогать его?, он вроде в поряде.

[soslan]

в принципе можешь не менять...я ни на своих не менял ни на Лехиных не поменяли и ничего все ок:)

[IGOR777]

Потом начал прикручивать внешние колодки к скобе супорта, их можно поставить не правильно (что я и сделал вначале) то есть я поставил колодку и прикрутил ее не обратив внимание что пружинки не встали в углубления на корпусе скобы...(я не поленился и поменял колодки местами, что бы пружинки встали на место (см.фото), как мне кажется одна из причин скрипа мгла быть в этом...
ВЛОЖЕНИЯ

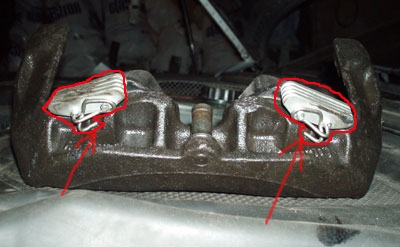

пружинки внешних колодок

Это что за штуки на фото отмечены? У меня просто колодки стоят, без них Может они и стучат?

[Lobster]

Там проволочки, которые держат колодки. их необходимо поставить в пазы. иначе будет скрип и и дребезг колодок. Пальцы уже заказал? на чертеже резьба М10х1.25 должна быть! проследи за этим, сам подкололся. И ещё когда будишь одевать средний пыльник одень его сначала на сам суппорт и только потом заправляй на скобу. иначе просто не подлезть!

[Lobster]

Так что, пальцы отдельно все таки есть?

в продаже пальцев нет. печатаешь чертёж пальцев, он есть тут в теме мной нарисованный и идёшь к токарю. я отдал 1000р за 4 пальца из нержавайки по моему это более чем нормально!
В итоге перебранный суппорт обошелся мне в 1700р. 500 за 2 пальца, 1000 будвег и 200 рублей за то, что сварщик выкрутил старые пальцы!

[IGOR777]

Пальцы уже заказал?

Чертёж распечатал, , по резьбе понял, исправил Ищу металл.

Там проволочки, которые держат колодки. их необходимо поставить в пазы.

А где их взять? у меня их нет. И по мимо проволочки там ещё крепёж какой то. Или этот крепёж с колодками идёт, сколько раз брал колодари, такого не видел?

[IGOR777]

И вот этого нет у меня , хотя всё остальное так же, суппорта Лукас

[Lobster]

Пружинки бываю на колодках в комплекте. а вот почему у тебя нет этой штуковины как на рисунке сверху это странно. Можешь фото скинуть?

[IGOR777]

Пружинки бываю на колодках в комплекте. а вот почему у тебя нет этой штуковины как на рисунке сверху это странно. Можешь фото скинуть?

Буду разбирать, сфотаю. Колодки просто стоят между диском и суппортом и всё. Тоже скорее всего побрякивают

[IGOR777]

а вот почему у тебя нет этой штуковины как на рисунке сверху это странно

Я перерыл все фотки клодок на экзисте, эти штуки с колодками идут, но не со всеми, половина без них.

[Retroff]

Игорь ставь как есть пусть тормозит. ничего страшного. одень старые скрепки, как я и сделал

[IGOR777]

Игорь ставь как есть пусть тормозит. ничего страшного. одень старые скрепки, как я и сделал

Так мне эти скрепки цеплять не к чему Штук этих нету которые на колодках И на второй фотке штуковина какая то у меня тоже такой нету

[Retroff]

да там типа пластинок. я и без них поставил вроде крепятся.

[ShOOtnick]

Lobster, спасибо за чертеж)

Однако есть еще пара замечаний вот в этом месте:

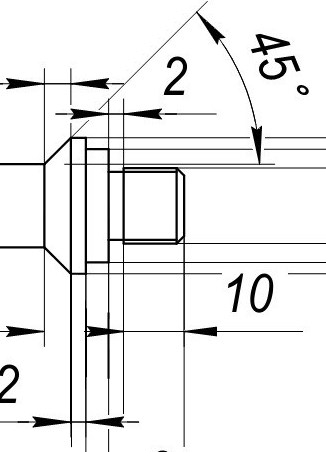

пальцы передних суппортов 1.jpg (70.18 КБ) 2678 просмотров

10 мм - это длина вместе с проточкой 2 мм, таким образом длина резьбы - 8 мм?

Не должно ли быть вот так?

пальцы передних суппортов 2.jpg (23.92 КБ) 2678 просмотров

Мне сделали пальцы с учетом того, что 10 мм - это резьба на глубину 8 мм + проточка 2 мм.

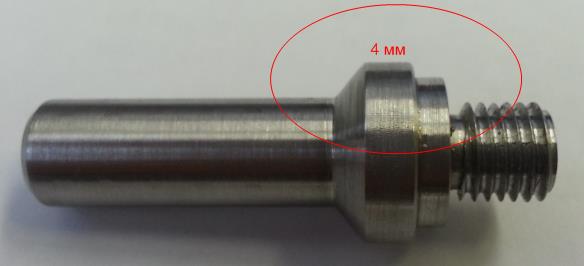

Получилось, что эти 2 мм дополнительно вылезли вот здесь, где это еще можно исправить:


Получается, что рабочая длина пальца увеличена на 2 мм, из-за того что ширина бортика увеличена на 2 мм.

Отсюда вопрос: насколько критична такая длина пальца и ширина бортика? Есть ли смысл сточить эти 2 мм с бортика и, соответственно, укоротить сам палец? Понятное дело, резьба так и останется длиной 8 мм..

[soslan]

туда натягивается пыльник...а длина резьбы не так критична...там около 5мм запаса...так что можно и длинее делать... в твоей ситуации будет немного сложнее натянуть пыльник
и то что твой палец длинее на два мм абсолютно не критично

[ShOOtnick]

soslan
вот я и думаю про пыльник.. ремкомплект приехал - попробую примериться, может попрошу проточить еще на 2 мм фаску, чтоб пыльник не свалился)

[Lobster]

На моём чертеже всё правильно! когда выкрутил старые пальцы там как раз получалось что 8 мм длина резьбы и 2 мм оставшаяся длина. У нормального Токаря проблем не возникнет. Сослан правильно написал длину резьбы можешь сделать больше, она не критична. Главное при сборке посади на резьбовой клей. и когда станешь натягивать пыльник всё обильно обработай смазкой из комплекта. проще натягивать будет!

[ShOOtnick]

Lobster
Токарь нормальный, сомневаться в его профессионализме нет причин. Я сам проверил внимательно чертеж, сложил все размеры, и получилось, что длина должна быть не 50,5 мм, а 48,5 мм.
А получилось это потому что на второй, исправленной и дополненной версии чертежа, указана длина рабочей части пальца - "3", из чего было сделано предположение, что это 3 см = 30 мм. На первой версии чертежа указаны правильные 32 мм, но я на нее не смотрел, поэтому и вкралась такая неразбериха.
В любом случае, пальцы мне подточили, все нормально) пока что не ставил - к машине не подлезть, Москву снегом замело
Еще раз спасибо за чертеж! "+" в репу!

[Lobster]

Всегда пожалуйста :-)
