схема подключения ДМРВ AKF

[dmitry7312]

, привет друзья!
нужна помощь:
не едит авто... ошибки по ОБОИМ расходомерам (обрыв/короткое замыкание)
ошибки не удаляются
меряю входное напряжение на фишках обоих ДМРВ (2-й контакт разъема)-напряжения нет....
в литературе написано- "расходомер G70, G246 поключен к терминалу 30 через реле J317"
проверил - не прозванивается этот + от реле к фишке расходомера
полез отсек с ЭБУ
на блоке ЭБУ №1, 3-разъем нашел все остальные 3 провода (прозвонил) обоих ДМРВ, а питание не нашел!!!!!
вопрос!
как приходит 12В на 2-й контакт разъемов ДМРВ???
судя по жгуту- он должен быть где-то в этом отсеке...
или нет?

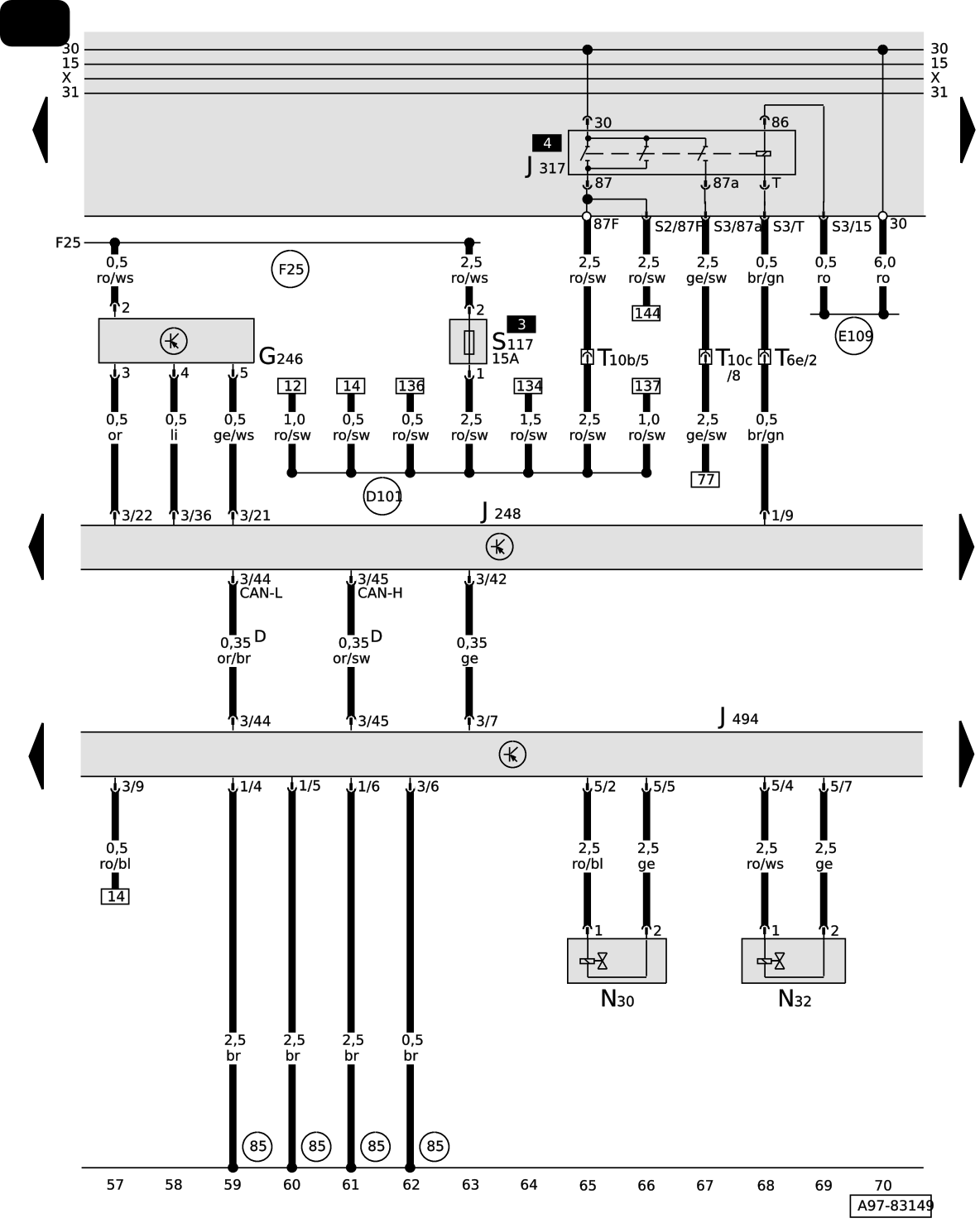

может у кого есть схема этого узла?
Спасибо!

[dimutik]

Питание от одного провода, но через предохранитель.

[dmitry7312]

Спасибо, тезка!
в итоге- от предохранителя бросал отдельно провод на ближайший ДМРВ (G70)...
(как оказалось, "+" между собой у обоих расходомерах звонился)
получается, я подал "+" на всю группу F25 ?

[dmitry7312]

еще вопрос, на будущее:
что такое D101,
где это будет отражено в самом авто?
предполагал, что Т10b5 это обозначение разъема, но в натуре там нет таких цифр...

научи Дима, читать эти схемы...

[dimutik]

F25, D101 это просто соединения, скрутки, в косе проводов, Т10b5 - да, разъём 10-пиновый, пин №5.

[dmitry7312]

ясно...
еще раз спасибо!
