Не могу победить отображение некоторых картинок

[Ron96]

Здравствуйте, изучил уже весь форум по ELSA, но так и не могу победить отсутствие отображения некоторых картинок. Двигатель собирать нужно, может кто поможет скринами экрана с необходимой мне информацией? Сил уже нет изучать возможные проблемы. Ауди А8 1995г.в. двигатель ABZ коробка CML, нужны разделы система смазки и система охлаждения. Там максимум 20 изображений. Буду очень благодарен.

[АндрейS8]

Что именно в системе смазки и охлаждения требуется?

[Ron96]

Что именно в системе смазки и охлаждения требуется?

Моменты затяжек при сборке масляного насоса и теплообменника

[Ron96]

Что именно в системе смазки и охлаждения требуется?

плюс установка масляного насоса и теплообменника в блок

[АндрейS8]

Без моментов затяжек ни как что ли не собрать?А для установки ни какие картинки не нужны,и так всё понятно,по другому ни как не поставишь.
Про динамо метрический ключ-им работают по эльзе только в том случае если используются новые,оригинальные,либо соответствующие по прочности болты.При затяжке новые болты имеют свойства вытягиваться,для этого дают именно те параметры,при которых их надо тянуть.Старые же болты уже имеют вытяжку и поэтому они не подходят для работы с динамо метрическим ключом,в противном случае можно сорвать резьбу или оборвать сам болт.Если работать с б/у болтами,то надо на несколько параметров уменьшать усилие затяжки.Для каждого болта по диаметру и прочности своё уменьшение.Про это ни где не пишется,достигается опытным путём.

[Ron96]

Без моментов затяжек ни как что ли не собрать?А для установки ни какие картинки не нужны,и так всё понятно,по другому ни как не поставишь.Про динамо метрический ключ-им работают по эльзе только в том случае если используются новые,оригинальные,либо соответствующие по прочности болты.При затяжке новые болты имеют свойства вытягиваться,для этого дают именно те параметры,при которых их надо тянуть.Старые же болты уже имеют вытяжку и поэтому они не подходят для работы с динамо метрическим ключом,в противном случае можно сорвать резьбу или оборвать сам болт.Если работать с б/у болтами,то надо на несколько параметров уменьшать усилие затяжки.Для каждого болта по диаметру и прочности своё уменьшение.Про это ни где не пишется,достигается опытным путём.

может быть, но все равно буду затягивать по мануалу. поэтому нужна инфа из эльзы

[АндрейS8]

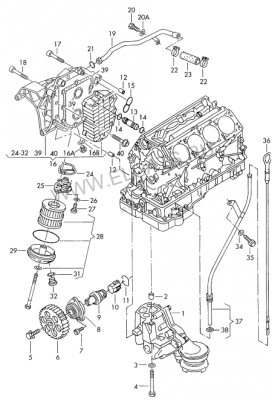

Могу помочь только картинкой-

[Ron96]

Могу помочь только картинкой-

это в экзисте есть

[Dok]

Кострома прав, момент актуален лишь на таких вещах, как впускной коллектор, ДД, д.холла и крышках клапанов. Все силовые болты тянутся Прямыми руками.

[garret]

пару болтов высверлишь и сразу поймешь как тянуть

[Akin]

http://www.as8.ru/4DDATA/ManualD2(1994)/%c08_1994_ABZ_AEW_AHC_%cc%e5%f5%e0%ed%e8%ea%e0_08.96.pdf
логин data
пароль data

[Ron96]

http://www.as8.ru/4DDATA/ManualD2(1994) ... 6.pdfлогин dataпароль data

Спасибо большое!
