передние светодиодные повороты
Вчера пришла посылка с паяльной станцией и блоком питания, вот и решил сразу опробывать свою мини-лабораторию.
Берём штатный поворот и моем его, как в поговорке про кота...
Берём штатный поворот и моем его, как в поговорке про кота...
- Вложения
-

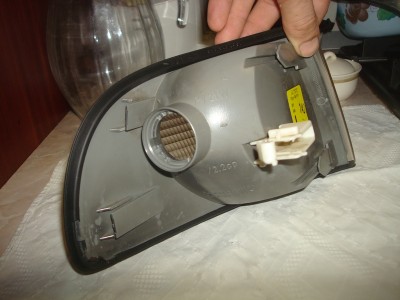

- штатный поворот после купания
-

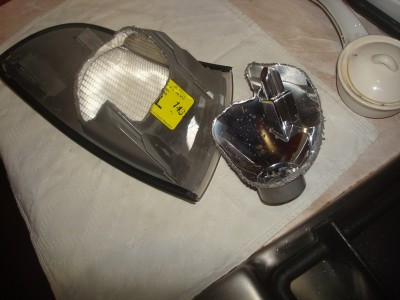

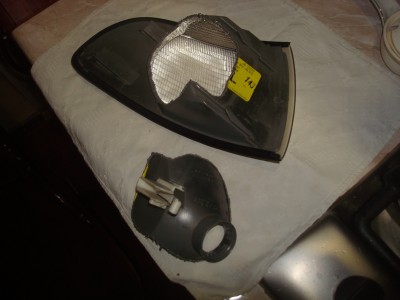

- дешёвым паяльников вырезаем себе место, фронт работы так сказать...
-
- направляющие и места креплений к фаре и крылу НЕ ТРОГАЕМ!!! всё вырезаем вокруг.
-
Николай II
- Сообщения: 5954
- Зарегистрирован: Пт янв 14, 2011 10:47 pm
- Репутация: 95
- Модель: Renault Premium 2012
- Мотор: DXI11 и 450л.с.
- Город: Губкин
- Имя: Николай
- Откуда: Белгородская область
Re: передние светодиодные повороты
продолжаем.
- Вложения
-

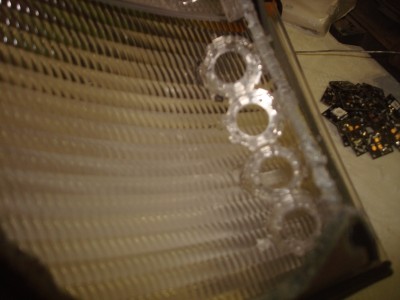

- начинаем вставлять персональные отражатели и крепим их на прозрачную эпоксидку!!!! Герметики силиконовые использовать НЕЛЬЗЯ !!!
-

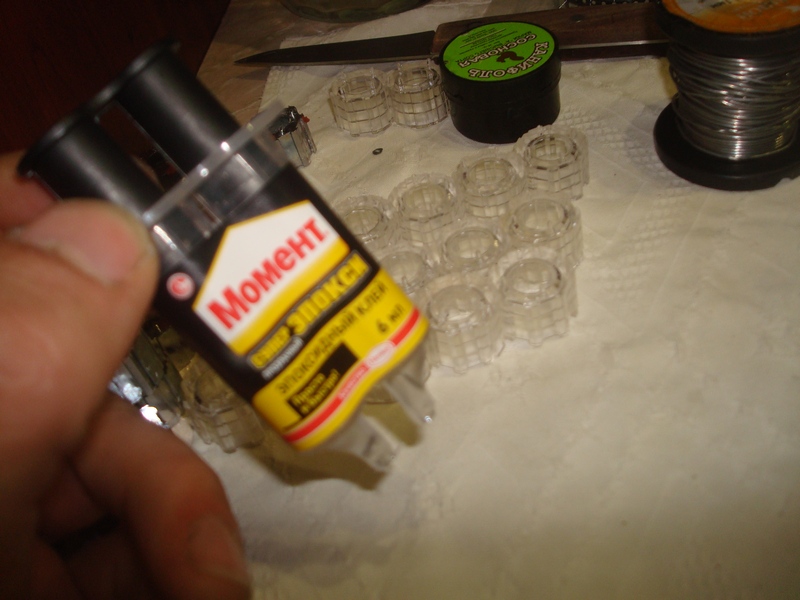

- клей используем вот такой...
-
- после вклейки ждём 5-7 минут и клеим следующую "полоску" отражателей к предыдущей. клея много лить не надо, чтобы не было потёков на стёклышке...
-
Николай II
- Сообщения: 5954
- Зарегистрирован: Пт янв 14, 2011 10:47 pm
- Репутация: 95
- Модель: Renault Premium 2012
- Мотор: DXI11 и 450л.с.
- Город: Губкин
- Имя: Николай
- Откуда: Белгородская область
Re: передние светодиодные повороты
сразу после вклейки полосы крепим на отражатели платы со светодиодами, чтобы потом на них клеить следующую полосу...
- Вложения
-

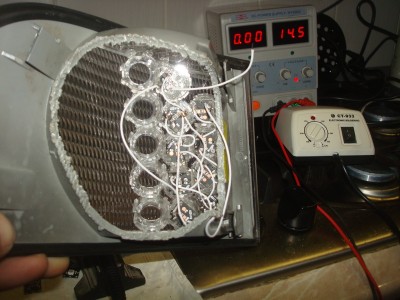

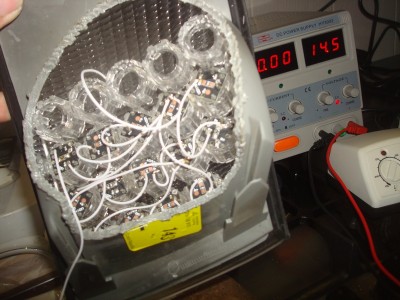

- каждую полосу, после вклейки, проверяем на свечение, подавая 14,5 В ... Косяки почти неустранимы после сборки - надо быть аккуратным.
-
- продолжаем заполнять внутренность поворота...
-

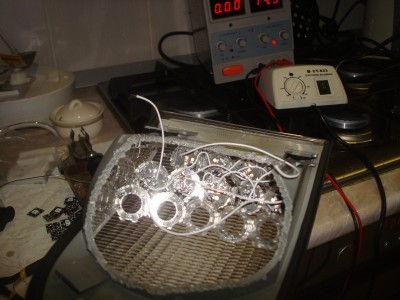

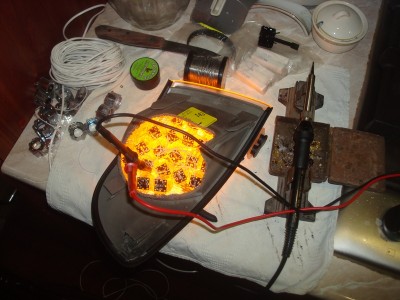

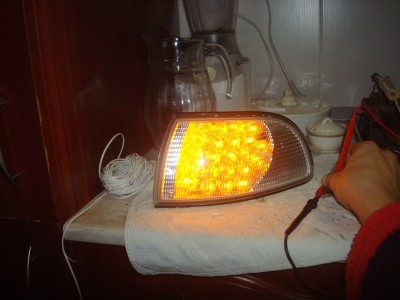

- и снова , контрольная подача напряжения для проверки...
-
Николай II
- Сообщения: 5954
- Зарегистрирован: Пт янв 14, 2011 10:47 pm
- Репутация: 95
- Модель: Renault Premium 2012
- Мотор: DXI11 и 450л.с.
- Город: Губкин
- Имя: Николай
- Откуда: Белгородская область
Re: передние светодиодные повороты
далее.
- Вложения
-

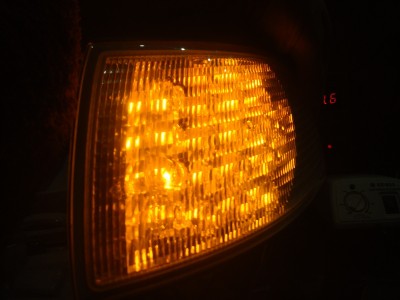

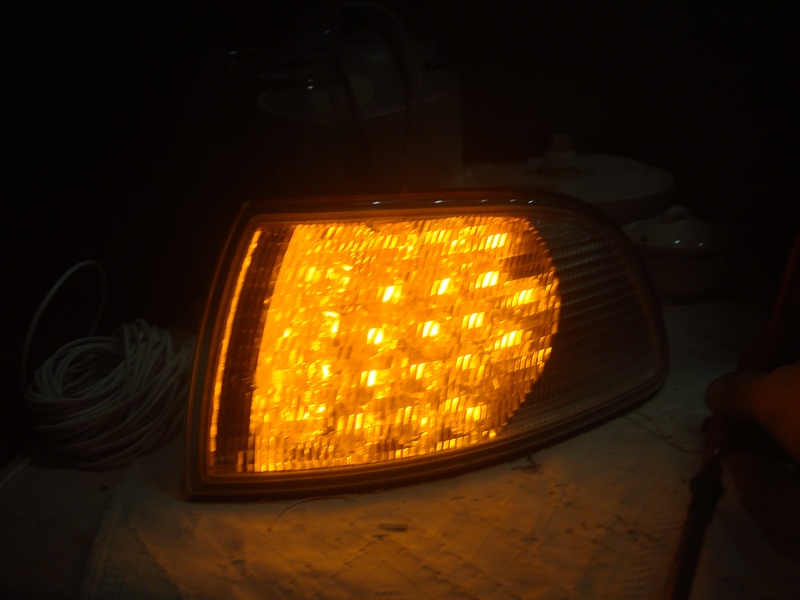

- тестовый запуск
-

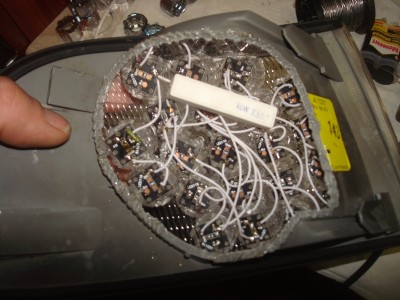

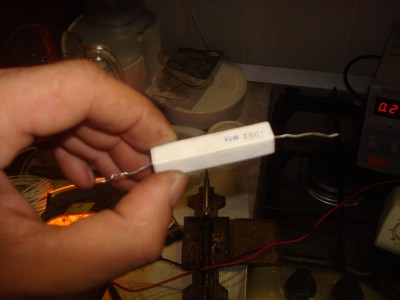

- чтобы не было быстрого мигания поворотников, берём сопротивление 7,5 Ом мощностью 10Вт для "обманки"...
-
- впаять обманку надо между "+" и "-" входящими в поворот.
-
Николай II
- Сообщения: 5954
- Зарегистрирован: Пт янв 14, 2011 10:47 pm
- Репутация: 95
- Модель: Renault Premium 2012
- Мотор: DXI11 и 450л.с.
- Город: Губкин
- Имя: Николай
- Откуда: Белгородская область
Re: передние светодиодные повороты
дальше.
- Вложения
-

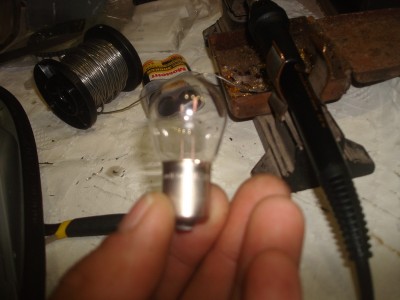

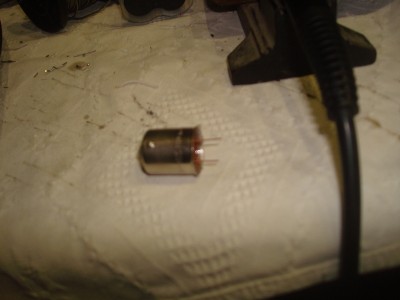

- берём перегоревшую лампочку поворота и бъём её стеклянную часть (завернув в ткань)... У меня даже краска с колбы вся сгорела ...
-
- вот что нам необходимо, чтобы установка была максимально штатной...
-

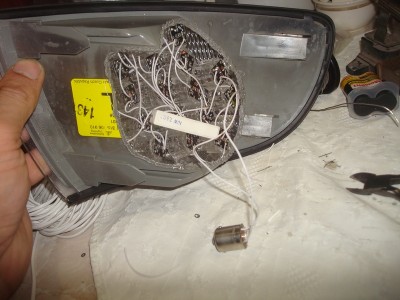

- и припаиваем провода "+" и "-" к ножкам лампочки, прозвонив где центральный электрод - там будет плюс.
-
Николай II
- Сообщения: 5954
- Зарегистрирован: Пт янв 14, 2011 10:47 pm
- Репутация: 95
- Модель: Renault Premium 2012
- Мотор: DXI11 и 450л.с.
- Город: Губкин
- Имя: Николай
- Откуда: Белгородская область
Re: передние светодиодные повороты
дальше
- Вложения
-
- ещё раз проверяем перед окончательной сборкой
-

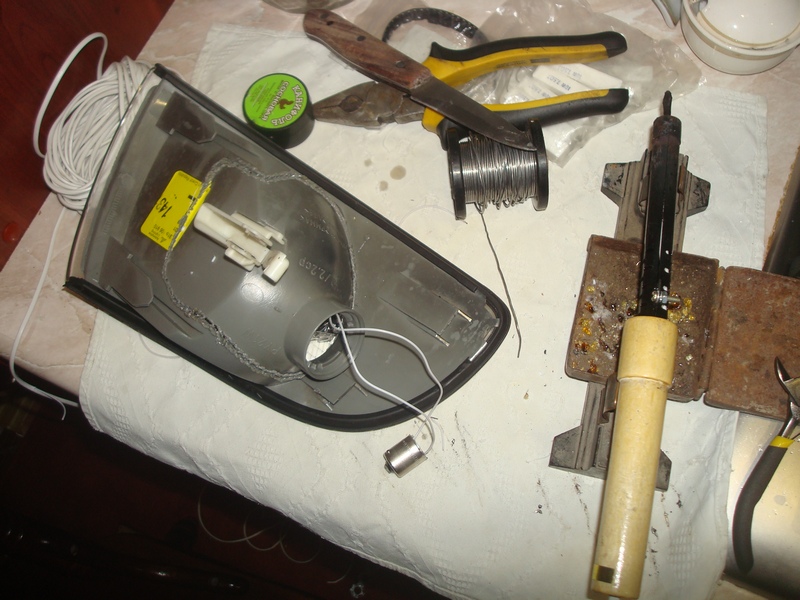

- вставляем на место вырезанный кусочек и аккуратно заплавляем всю линию реза
-

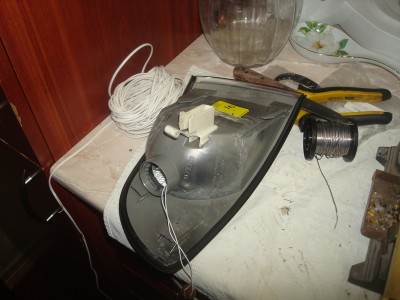

- вот что получается...
-
Николай II
- Сообщения: 5954
- Зарегистрирован: Пт янв 14, 2011 10:47 pm
- Репутация: 95
- Модель: Renault Premium 2012
- Мотор: DXI11 и 450л.с.
- Город: Губкин
- Имя: Николай
- Откуда: Белгородская область
Re: передние светодиодные повороты
дальше.
- Вложения
-

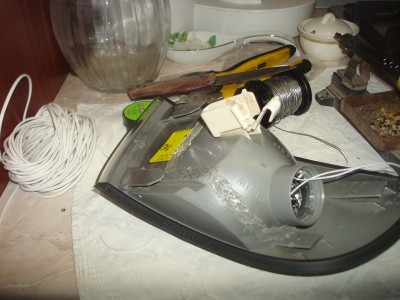

- швы запаять надо плотно, чтобы не было попадания влаги и пыли в нашу "красоту"
-

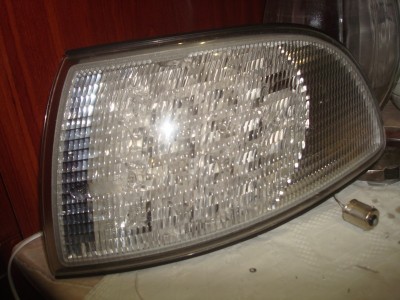

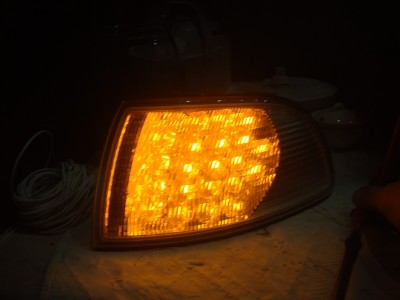

- законченный вид
-

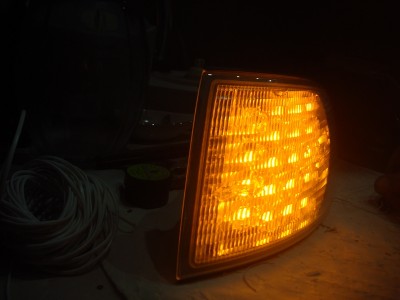

- снова проверка...
-
лодка65
- Член Клуба
- Сообщения: 2353
- Зарегистрирован: Вт ноя 09, 2010 9:15 pm
- Репутация: 27
- Модель: a6 allroad
- Мотор: 3,0
- Город: lippstadt
- Имя: Аlexander
Re: передние светодиодные повороты
Николай диоды как в стопарях
-
Николай II
- Сообщения: 5954
- Зарегистрирован: Пт янв 14, 2011 10:47 pm
- Репутация: 95
- Модель: Renault Premium 2012
- Мотор: DXI11 и 450л.с.
- Город: Губкин
- Имя: Николай
- Откуда: Белгородская область
-
Николай II
- Сообщения: 5954
- Зарегистрирован: Пт янв 14, 2011 10:47 pm
- Репутация: 95
- Модель: Renault Premium 2012
- Мотор: DXI11 и 450л.с.
- Город: Губкин
- Имя: Николай
- Откуда: Белгородская область
Re: передние светодиодные повороты
утром вставляем наш хитрый цоколь от лампы в штатное крепление лампы, поворачиваем крепление в повороте и крепим поворот на штатное место...
В доресте фару снимать не надо, достаточно только снять ресничку фары и "разблокировать" стопор белого цвета, крепящий поворот к фаре...
Вообщем установка у меня заняла минуты 3, делал быстро, т.к. на улице холодно...
Фото и видео на авто постараюсь выложить завтра, но сразу скажу, что поворот стал моргать более контрастно, наблюдается резкая "граница" между включенным и выключенным состоянием...
Вообщем, осталось пределать второй поворот и выложить видео работы для наглядности.
В доресте фару снимать не надо, достаточно только снять ресничку фары и "разблокировать" стопор белого цвета, крепящий поворот к фаре...
Вообщем установка у меня заняла минуты 3, делал быстро, т.к. на улице холодно...
Фото и видео на авто постараюсь выложить завтра, но сразу скажу, что поворот стал моргать более контрастно, наблюдается резкая "граница" между включенным и выключенным состоянием...
Вообщем, осталось пределать второй поворот и выложить видео работы для наглядности.
-
Николай II
- Сообщения: 5954
- Зарегистрирован: Пт янв 14, 2011 10:47 pm
- Репутация: 95
- Модель: Renault Premium 2012
- Мотор: DXI11 и 450л.с.
- Город: Губкин
- Имя: Николай
- Откуда: Белгородская область
Re: передние светодиодные повороты
Да, диоды SMD 5450 трёхчиповые жёлтого свечения с током работы 30мА на диод...лодка65 писал(а):Николай диоды как в стопарях
Всего поместилось 22 диода... Платы под них использовал от разобранных стопов (накосячил , поэтому купил новые стопы и буду переделывать полностью)...
-
volodei
- Член Клуба
- Сообщения: 4100
- Зарегистрирован: Сб апр 14, 2012 8:18 pm
- Награды: 1
- Репутация: 64
- Модель: A8/D3/Q
- Мотор: ВFM
- Город: Ростов-на-Дону
- Имя: Владимир
- Откуда: Россия
- Контактная информация:
Re: передние светодиодные повороты
Думаю смотрется будет обалденно!"Ребята давайте жить дружно!" С уважением, volodei!
-
Serg155
- Сообщения: 182
- Зарегистрирован: Вс сен 09, 2012 3:40 pm
- Репутация: 1
- Модель: Jeep Grand Cherokee ZJ
- Мотор: 5.2
- Город: Сочи
- Имя: Сергей
Re: передние светодиодные повороты
Николай II, получилось здорово! Подскажи пожалуйста, какое нужно подобрать сопротивление на дорест, если вместо штатных галогенок в ближний свет установлен штатный ксенон от хонды аккорд, при включении вываливается ошибка....
Подскажи пожалуйста, какое нужно подобрать сопротивление на дорест, если вместо штатных галогенок в ближний свет установлен штатный ксенон от хонды аккорд, при включении вываливается ошибка....
-
Николай II
- Сообщения: 5954
- Зарегистрирован: Пт янв 14, 2011 10:47 pm
- Репутация: 95
- Модель: Renault Premium 2012
- Мотор: DXI11 и 450л.с.
- Город: Губкин
- Имя: Николай
- Откуда: Белгородская область
Re: передние светодиодные повороты
надо брать блоки с обманками.... Токи большие... Просто сопротивление надо мощностью 50Вт...Serg155 писал(а):какое нужно подобрать сопротивление на дорест
-
Serg155
- Сообщения: 182
- Зарегистрирован: Вс сен 09, 2012 3:40 pm
- Репутация: 1
- Модель: Jeep Grand Cherokee ZJ
- Мотор: 5.2
- Город: Сочи
- Имя: Сергей
Re: передние светодиодные повороты
да я его брал "за так", а светит на 5+, гораздо лучше "ора-ксенона" типа ШоМи
Значит сопротивление нужно 7,5 Ом 50 Вт впаивать между + и - обоих фар, два по 50 выходит?
Значит сопротивление нужно 7,5 Ом 50 Вт впаивать между + и - обоих фар, два по 50 выходит?
-
Стас
- Почетный член Клуба
- Сообщения: 4686
- Зарегистрирован: Пн мар 24, 2008 9:54 pm
- Награды: 1
- Репутация: 88
- Модель: 220
- Мотор: 628
- Город: Санкт петербург
- Имя: Станислав
Re: передние светодиодные повороты
хорошо получилось
-
Лёнис
- Ветеран Клуба
- Сообщения: 634
- Зарегистрирован: Пн окт 18, 2010 12:32 am
- Награды: 1
- Репутация: 35
- Модель: A8 2006
- Мотор: BHT
- Город: Москва
- Имя: Алексей
- Откуда: Москва
- Контактная информация:
Re: передние светодиодные повороты
Коля, гигант!
-
Николай II
- Сообщения: 5954
- Зарегистрирован: Пт янв 14, 2011 10:47 pm
- Репутация: 95
- Модель: Renault Premium 2012
- Мотор: DXI11 и 450л.с.
- Город: Губкин
- Имя: Николай
- Откуда: Белгородская область
Re: передние светодиодные повороты
Серёж, они греться будут до красна!!!!! надо брать блоки с обманками - другого выхода нет... Иначе перегрев будет ДИЧАЙШИЙ у дополнительных сопротивлений...Serg155 писал(а):Значит сопротивление нужно 7,5 Ом 50 Вт впаивать между + и - обоих фар, два по 50 выходит?
И этими сопротивлениями можно будет пластик резать...
Меняй блоки...
-
Vitas
- Почетный член Клуба
- Сообщения: 12620
- Зарегистрирован: Пт ноя 14, 2008 9:46 pm
- Награды: 2
- Репутация: 247
- Модель: Две AUDI A8 98 - 99
- Мотор: Чипанутые TDI
- Город: Королёв
- Имя: Василий
Re: передние светодиодные повороты
Николай к встречи Нового года готов
Автомобиль мечты может быть только в твоей голове.
-
Serg155
- Сообщения: 182
- Зарегистрирован: Вс сен 09, 2012 3:40 pm
- Репутация: 1
- Модель: Jeep Grand Cherokee ZJ
- Мотор: 5.2
- Город: Сочи
- Имя: Сергей
Re: передние светодиодные повороты
Николай II писал(а):Серёж, они греться будут до красна!!!!! надо брать блоки с обманками - другого выхода нет... Иначе перегрев будет ДИЧАЙШИЙ у дополнительных сопротивлений...Serg155 писал(а):Значит сопротивление нужно 7,5 Ом 50 Вт впаивать между + и - обоих фар, два по 50 выходит?
И этими сопротивлениями можно будет пластик резать...
Меняй блоки...
Эхх... Да я думал малой кровью обойтись, а так видимо потерпит эта ошибка, не самое критичное на данный момент
-
Numenor
- Почетный член Клуба
- Сообщения: 3659
- Зарегистрирован: Чт авг 07, 2008 8:23 am
- Награды: 1
- Репутация: 56
- Модель: ...
- Мотор: ...
- Город: Питер
- Имя: АлексеЙ
Re: передние светодиодные повороты
Дело мастера боится
Предельная глубина у всех разная, у каждого своя.
-
Николай II
- Сообщения: 5954
- Зарегистрирован: Пт янв 14, 2011 10:47 pm
- Репутация: 95
- Модель: Renault Premium 2012
- Мотор: DXI11 и 450л.с.
- Город: Губкин
- Имя: Николай
- Откуда: Белгородская область
Re: передние светодиодные повороты
Пока нет, Вась... Ещё второй поворот надо сделать, тогда почти готов... Ещё-бы все должники расчитались - тогда вообще фэн-шуй будет и я с денежкой на праздники .Vitas писал(а):Николай к встречи Нового года готов
