Re: Да будет свет! Или планы на выходные!
В принципе верно, нашел по названию где можно купить такую линзу
No Quattro - No Chance
- Николай II
- Сообщения: 5954
- Зарегистрирован: Пт янв 14, 2011 10:47 pm
- Репутация: 95
- Модель: Renault Premium 2012
- Мотор: DXI11 и 450л.с.
- Город: Губкин
- Имя: Николай
- Откуда: Белгородская область
Re: Да будет свет! Или планы на выходные!
Който бюджетнее, но линза хуже.
Нелла 3" рулит.
Желательно, конечно, не ретрофит, а именно новую брать - отражатель-то всё равно "садится"...
3" почти вдвое лучше по светоотдаче, но немного геморойнее в плане установки.
Нелла 3" рулит.
Желательно, конечно, не ретрофит, а именно новую брать - отражатель-то всё равно "садится"...
3" почти вдвое лучше по светоотдаче, но немного геморойнее в плане установки.
-
Makkey
- Член Клуба
- Сообщения: 2196
- Зарегистрирован: Пн июн 16, 2008 11:30 am
- Награды: 1
- Репутация: 36
- Модель: Toyota
- Мотор: 1VDFTV
- Город: Moscow
- Имя: Алексей
- Откуда: Moscow
Re: Да будет свет! Или планы на выходные!
На каких машинах ставят новые хелла3?
И смерти нет почетней той, Что ты принять готов. За кости пращуров своих.
- SergeZ
- Почетный член Клуба
- Сообщения: 3520
- Зарегистрирован: Пн мар 15, 2010 3:24 pm
- Репутация: 90
- Модель: A8 1999
- Мотор: AQF->AQH
- Город: Тула
- Имя: Сергей
Re: Да будет свет! Или планы на выходные!
Все поставил, все работает.
Жду темноты, буду настраивать.
Попробую заехать домой, взять фотик, чтобы сделать сравнительные фото - в правой фаре все еще по-старому.
Жду темноты, буду настраивать.
Попробую заехать домой, взять фотик, чтобы сделать сравнительные фото - в правой фаре все еще по-старому.
- Andrewk500i
- Член Клуба
- Сообщения: 572
- Зарегистрирован: Пт дек 09, 2011 2:24 pm
- Репутация: 12
- Модель: Audi A8 2000
- Мотор: AQF 4,2
- Город: Кострома
- Имя: Андрей
Re: Да будет свет! Или планы на выходные!
Наконец фары закончены! Но об всем по порядку.

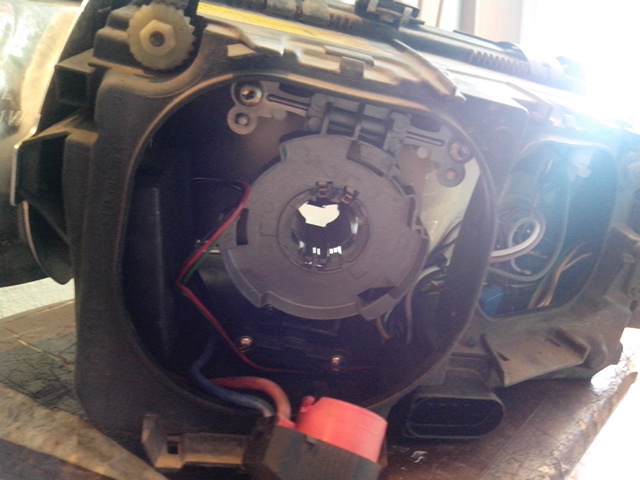

Для начала снимаем фары, думаю, что тут особо расписывать нечего: открутить 4 винта и снять две фишки, потянуть фару на себя, огибая препятствия! Далее… несем фары в дом/гараж и разбираем! Надо сказать спасибо немецким инженерам, что сделали фару разборной и нет необходимости шаманить с феном и срывать с герметика стекло!
На «морде» фары два элемента: само стекло, которое держится на клипсах и резинка-уплотнитель, все просто снимается!
Скидываем крышки, извлекаем лампы, чтобы били целее!
Для начала снимаем фары, думаю, что тут особо расписывать нечего: открутить 4 винта и снять две фишки, потянуть фару на себя, огибая препятствия! Далее… несем фары в дом/гараж и разбираем! Надо сказать спасибо немецким инженерам, что сделали фару разборной и нет необходимости шаманить с феном и срывать с герметика стекло!
На «морде» фары два элемента: само стекло, которое держится на клипсах и резинка-уплотнитель, все просто снимается!
Скидываем крышки, извлекаем лампы, чтобы били целее!
- Вложения
-
- 001.jpg (171.43 КБ) 714 просмотров
-
- 002.jpg (148.93 КБ) 714 просмотров
-
- 003.jpg (124.18 КБ) 714 просмотров
Последний раз редактировалось Andrewk500i Вс апр 27, 2014 8:23 pm, всего редактировалось 1 раз.
- Andrewk500i
- Член Клуба
- Сообщения: 572
- Зарегистрирован: Пт дек 09, 2011 2:24 pm
- Репутация: 12
- Модель: Audi A8 2000
- Мотор: AQF 4,2
- Город: Кострома
- Имя: Андрей
Re: Да будет свет! Или планы на выходные!
Дальше крутим винты регулировки, снимаем с их направляющих, отсоединяем тягу корректора! Сам отражатель фиксируется на трех точках: корректор, регулятор верх/низ, регулятор лево/право! Есть еще маленькая фишка привода соленоида отклонения лампы при включении дальнего!
- Вложения
-
- 004.jpg (174.12 КБ) 713 просмотров
-
- 005.jpg (148.24 КБ) 713 просмотров
-
- 006.jpg (152.68 КБ) 713 просмотров
- Andrewk500i
- Член Клуба
- Сообщения: 572
- Зарегистрирован: Пт дек 09, 2011 2:24 pm
- Репутация: 12
- Модель: Audi A8 2000
- Мотор: AQF 4,2
- Город: Кострома
- Имя: Андрей
Re: Да будет свет! Или планы на выходные!

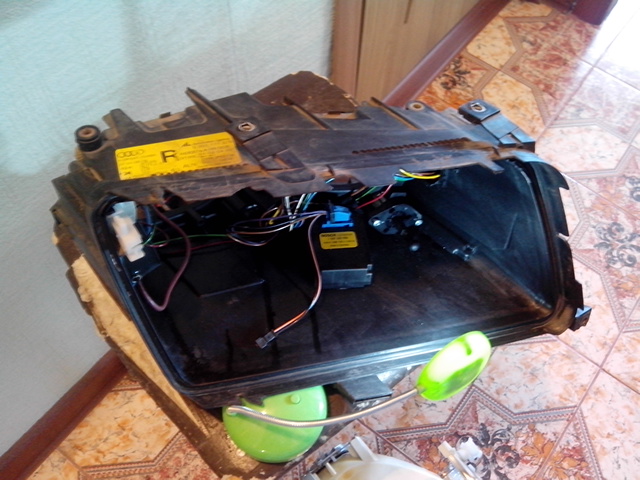

Вот и пуста фара!
Теперь самое веселое!

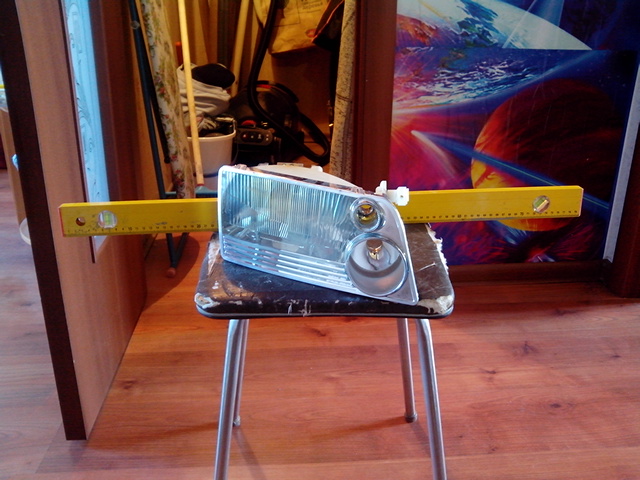

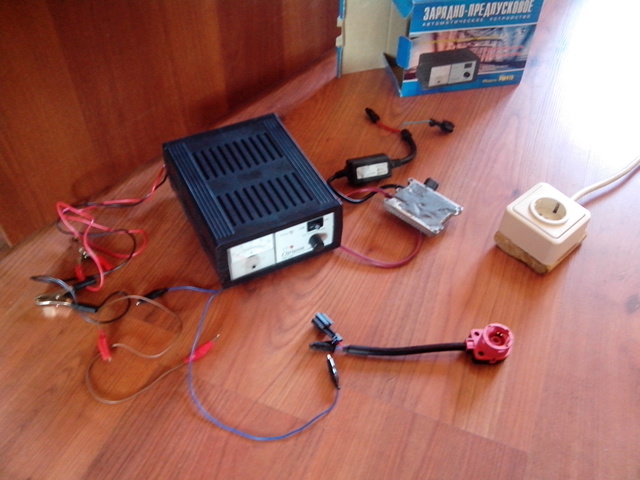

Берем в сборе отражатель и тащим его на самопальный стенд для юстировки (настройки), у меня в качестве стенда был стул, прикрученные к нему два уголка и уровень! Ставим стул/стенд напротив стены (чем стена дальше, тем лучше), жесток фиксируем стенд относительно пола и отражатель относительно стенда, отмечаем маркером положение, это важно!!! Возвращаем в отражатель лампу, подключаем ее к блоку розжига, включаем! Видим не стене «галку»! Берем малярную ленту от отмечаем горизонт, и центр фары ___/ Суть данной операции зафиксировать оптический центр фары, что потом откорректировать положение линзы относительно это центра!
Теперь самое веселое!
Берем в сборе отражатель и тащим его на самопальный стенд для юстировки (настройки), у меня в качестве стенда был стул, прикрученные к нему два уголка и уровень! Ставим стул/стенд напротив стены (чем стена дальше, тем лучше), жесток фиксируем стенд относительно пола и отражатель относительно стенда, отмечаем маркером положение, это важно!!! Возвращаем в отражатель лампу, подключаем ее к блоку розжига, включаем! Видим не стене «галку»! Берем малярную ленту от отмечаем горизонт, и центр фары ___/ Суть данной операции зафиксировать оптический центр фары, что потом откорректировать положение линзы относительно это центра!
- Вложения
-
- 007.jpg (126.99 КБ) 713 просмотров
-
- 008.jpg (153.12 КБ) 713 просмотров
-
- 009.jpg (91.81 КБ) 713 просмотров
- Andrewk500i
- Член Клуба
- Сообщения: 572
- Зарегистрирован: Пт дек 09, 2011 2:24 pm
- Репутация: 12
- Модель: Audi A8 2000
- Мотор: AQF 4,2
- Город: Кострома
- Имя: Андрей
Re: Да будет свет! Или планы на выходные!

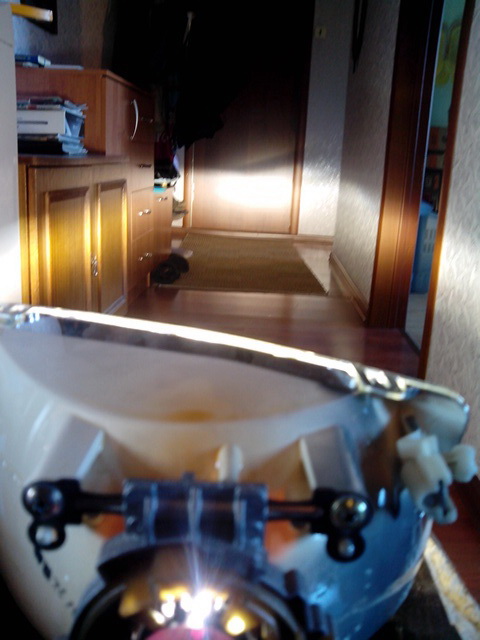

Как видим, из-за выгоревшего отражателя нет четкой СТГ, есть места засветки, которые могут слепить встречку
- Вложения
-
- 010.jpg (118.93 КБ) 713 просмотров
- Andrewk500i
- Член Клуба
- Сообщения: 572
- Зарегистрирован: Пт дек 09, 2011 2:24 pm
- Репутация: 12
- Модель: Audi A8 2000
- Мотор: AQF 4,2
- Город: Кострома
- Имя: Андрей
Re: Да будет свет! Или планы на выходные!
Ну вот, замеры и отметки сделаны!

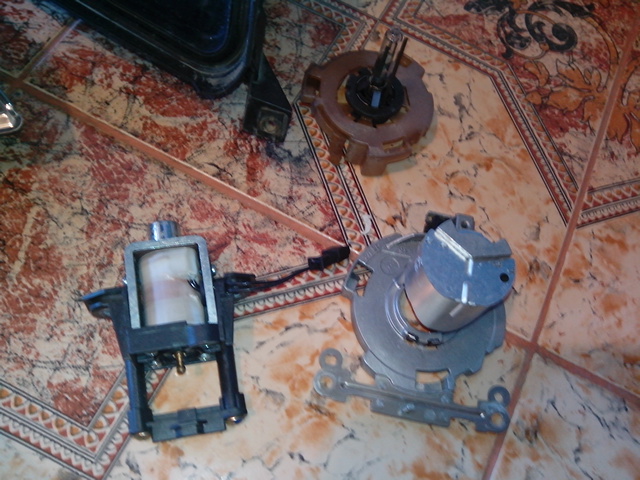

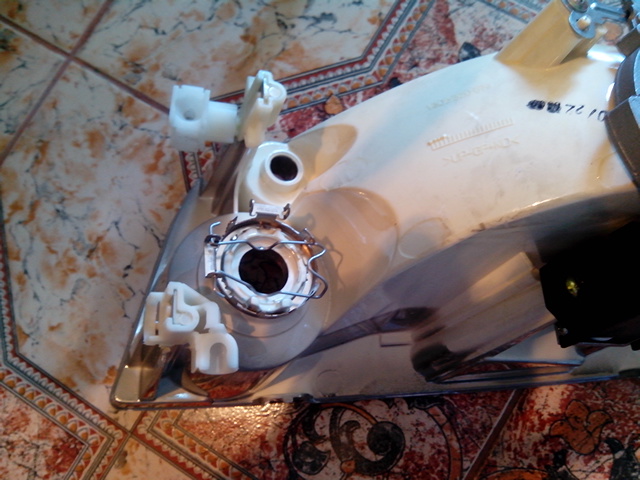

Разбираем отражатель: откручиваем фиксатор лампы, соленоид, снимаем рассеиватель! Голый отражатель у нас в руках!
Берем в одну рассеиватель в другую линзу и… пытаемся их «поженить»! как видим в отражателе есть много мест, которые требуют выпиливания, наносим на отражатель предварительную разметку, где нужно выпилить!
Разбираем отражатель: откручиваем фиксатор лампы, соленоид, снимаем рассеиватель! Голый отражатель у нас в руках!
Берем в одну рассеиватель в другую линзу и… пытаемся их «поженить»! как видим в отражателе есть много мест, которые требуют выпиливания, наносим на отражатель предварительную разметку, где нужно выпилить!
- Вложения
-
- 011.jpg (151.93 КБ) 713 просмотров
-
- 011_1.jpg (105.37 КБ) 713 просмотров
-
- 012.jpg (115.49 КБ) 713 просмотров
- Andrewk500i
- Член Клуба
- Сообщения: 572
- Зарегистрирован: Пт дек 09, 2011 2:24 pm
- Репутация: 12
- Модель: Audi A8 2000
- Мотор: AQF 4,2
- Город: Кострома
- Имя: Андрей
Re: Да будет свет! Или планы на выходные!

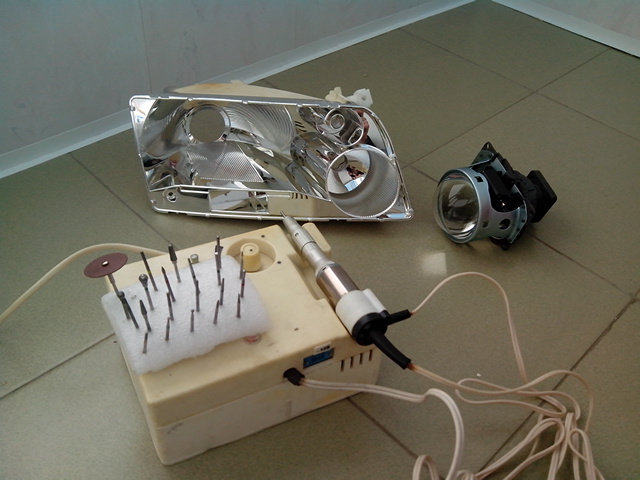

В качестве режущего инструмента использовал бор-машину и дрель!

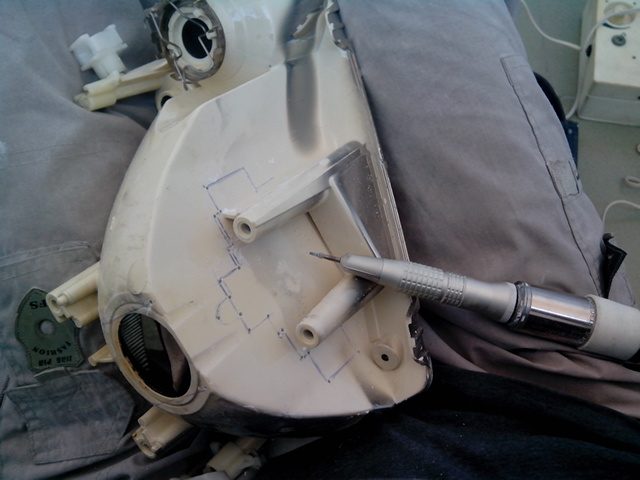

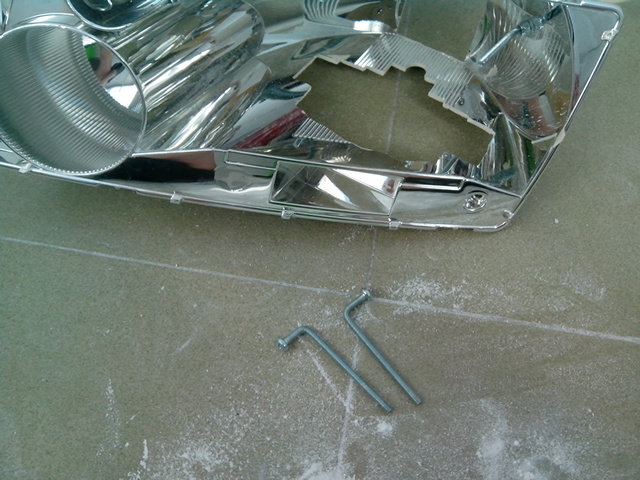

Пилим, режем, примеряем… и так много раз, пока линза не будет занимать правильное положение! После чего намечаем места под верхний крепеж, сверлим отверстия с запасом и фиксируем его! В качестве крепежа использовал болты м4 длинной 7 см! после того, как болты прикручены к отражателю, загибаем их приблизительно параллельно оптической оси!
Пилим, режем, примеряем… и так много раз, пока линза не будет занимать правильное положение! После чего намечаем места под верхний крепеж, сверлим отверстия с запасом и фиксируем его! В качестве крепежа использовал болты м4 длинной 7 см! после того, как болты прикручены к отражателю, загибаем их приблизительно параллельно оптической оси!
- Вложения
-
- 013.jpg (122.8 КБ) 713 просмотров
-
- 014.jpg (140.24 КБ) 713 просмотров
-
- 015.jpg (145.93 КБ) 713 просмотров
- Andrewk500i
- Член Клуба
- Сообщения: 572
- Зарегистрирован: Пт дек 09, 2011 2:24 pm
- Репутация: 12
- Модель: Audi A8 2000
- Мотор: AQF 4,2
- Город: Кострома
- Имя: Андрей
- Andrewk500i
- Член Клуба
- Сообщения: 572
- Зарегистрирован: Пт дек 09, 2011 2:24 pm
- Репутация: 12
- Модель: Audi A8 2000
- Мотор: AQF 4,2
- Город: Кострома
- Имя: Андрей
Re: Да будет свет! Или планы на выходные!

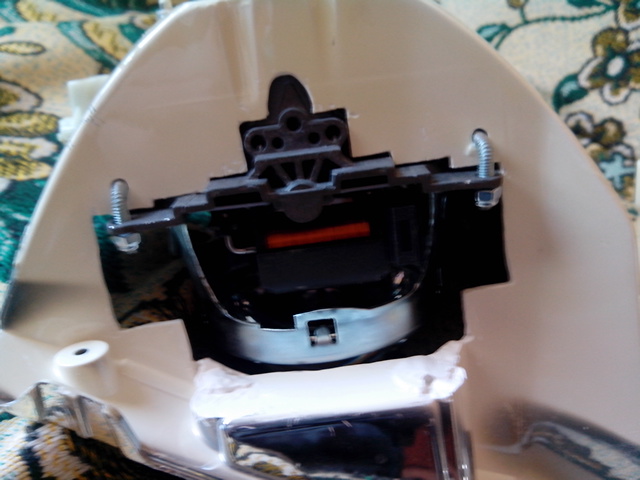

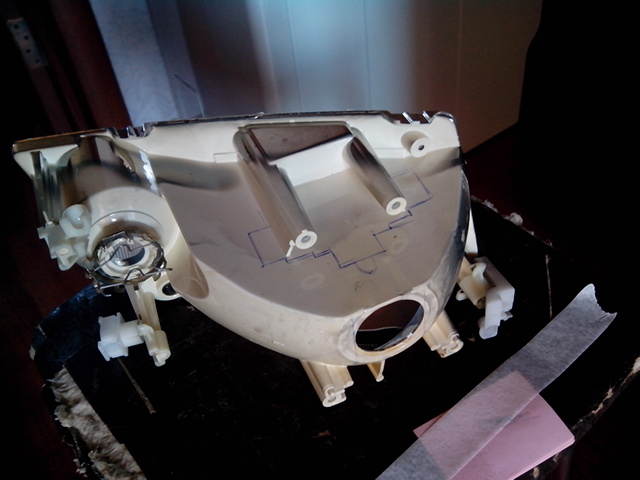

Нижний крепеж немного иной! Так как нижний край линзы ниже уровня отражателя, пришлось думать как закрепить! Для этого загнул болт под 90 градусов, лишнее отрезал!
После всех манипуляций получаем жестко зафиксированную линзу в отражателе! Ставим обратно конструкцию на стенд строго на старого место! Регулировка осуществляется подгибанием крепежа и положение гаем на нем! Добиваемся СТГ соответствовал разметке на стене!
После всех манипуляций получаем жестко зафиксированную линзу в отражателе! Ставим обратно конструкцию на стенд строго на старого место! Регулировка осуществляется подгибанием крепежа и положение гаем на нем! Добиваемся СТГ соответствовал разметке на стене!
- Вложения
-
- 017.jpg (161.12 КБ) 712 просмотров
-
- 018.jpg (114.74 КБ) 712 просмотров
-
- 019.jpg (146.49 КБ) 712 просмотров
- Andrewk500i
- Член Клуба
- Сообщения: 572
- Зарегистрирован: Пт дек 09, 2011 2:24 pm
- Репутация: 12
- Модель: Audi A8 2000
- Мотор: AQF 4,2
- Город: Кострома
- Имя: Андрей
Re: Да будет свет! Или планы на выходные!
Далее заменяем фишку соленоида в корпусе фары на фишку шторки линзы! Старый соленоид и держатель лампы отправляем на покой! Выпиливаем рассеиватель , оставляя от него только рамку! Примеряем бленду, подпиливаем, ставим, на одной фаре чуть накосячил, спилив слишком много с бленды!
- Вложения
-
- 020.jpg (142.68 КБ) 712 просмотров
-
- 021.jpg (172.18 КБ) 712 просмотров
- Andrewk500i
- Член Клуба
- Сообщения: 572
- Зарегистрирован: Пт дек 09, 2011 2:24 pm
- Репутация: 12
- Модель: Audi A8 2000
- Мотор: AQF 4,2
- Город: Кострома
- Имя: Андрей
Re: Да будет свет! Или планы на выходные!

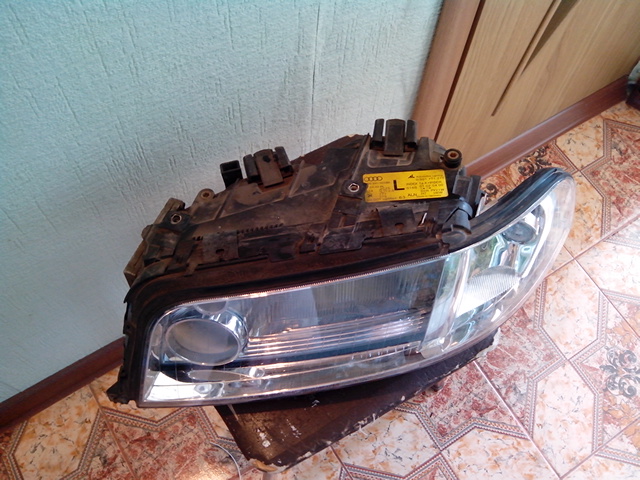

Собираем, фиксируем, несем к машине, подключаем, проверяем!
- Вложения
-
- 022.jpg (134.37 КБ) 712 просмотров
-
- 023.jpg (112.93 КБ) 712 просмотров
-
- 024.jpg (143.18 КБ) 712 просмотров
- Andrewk500i
- Член Клуба
- Сообщения: 572
- Зарегистрирован: Пт дек 09, 2011 2:24 pm
- Репутация: 12
- Модель: Audi A8 2000
- Мотор: AQF 4,2
- Город: Кострома
- Имя: Андрей
Re: Да будет свет! Или планы на выходные!
Вот как-то так, сильно не пинайте! Завтра победу на СТО настрою на стнеде, чтобы совсем хорошо было! Полевые испытания прошли нормально, всё светит, шторка работает штатно!
- Andrewk500i
- Член Клуба
- Сообщения: 572
- Зарегистрирован: Пт дек 09, 2011 2:24 pm
- Репутация: 12
- Модель: Audi A8 2000
- Мотор: AQF 4,2
- Город: Кострома
- Имя: Андрей
Re: Да будет свет! Или планы на выходные!
Корректор испытаю позже! Висит ошибка по нему из-за заднего датчика просвета, как исправлю, отпишусь! На сам корректор теперь нагрузка больше, так как отражатель значительно потяжелел!
- Andrewk500i
- Член Клуба
- Сообщения: 572
- Зарегистрирован: Пт дек 09, 2011 2:24 pm
- Репутация: 12
- Модель: Audi A8 2000
- Мотор: AQF 4,2
- Город: Кострома
- Имя: Андрей
Re: Да будет свет! Или планы на выходные!
Штатно в рефлекторном ксеноне идет лампа D2R, в линзе D2S! Сейчас в линза стоят лампы то ли 5000К, то ли 6000К, других в гараже не нашёл
Планирую купит Philips на 4300К, при такой цветовой температуре светоотдача максимальная!
Планирую купит Philips на 4300К, при такой цветовой температуре светоотдача максимальная!
- Andrewk500i
- Член Клуба
- Сообщения: 572
- Зарегистрирован: Пт дек 09, 2011 2:24 pm
- Репутация: 12
- Модель: Audi A8 2000
- Мотор: AQF 4,2
- Город: Кострома
- Имя: Андрей
Re: Да будет свет! Или планы на выходные!
Кому интересно, могу снять видео как светит и работает!
-
O`Breea
- Почетный член Клуба
- Сообщения: 14411
- Зарегистрирован: Ср окт 01, 2008 11:21 pm
- Награды: 3
- Репутация: 196
- Модель: A8 (D2), 2002, Quattro
- Мотор: AKC 3.7 (FBB)
- Город: Санкт-Петербург
- Имя: Константин
- Откуда: Санкт-Петербург
Re: Да будет свет! Или планы на выходные!
Конечно интересно!Andrewk500i писал(а):Кому интересно, могу снять видео как светит и работает!
No Quattro - No Chance
- Andrewk500i
- Член Клуба
- Сообщения: 572
- Зарегистрирован: Пт дек 09, 2011 2:24 pm
- Репутация: 12
- Модель: Audi A8 2000
- Мотор: AQF 4,2
- Город: Кострома
- Имя: Андрей
Re: Да будет свет! Или планы на выходные!
O`Breea, да без проблем! На днях сделаю,просто одному не удобно, жду, когда брат поможет!
- Andrewk500i
- Член Клуба
- Сообщения: 572
- Зарегистрирован: Пт дек 09, 2011 2:24 pm
- Репутация: 12
- Модель: Audi A8 2000
- Мотор: AQF 4,2
- Город: Кострома
- Имя: Андрей
Re: Да будет свет! Или планы на выходные!
После езды с линзами понял одно, автокорректор очень нужен, а причина вот в чем: так как линзы дают четкую СТГ, эта граница постоянно прыгает на перепадах дороги и это очень парягает, а коррентор динамически поддерживает уровень СТГ, что добавляет комфорта!
- MadCPU
- Сообщения: 176
- Зарегистрирован: Ср дек 14, 2011 1:06 am
- Репутация: 1
- Модель: S8 D2 2000
- Мотор: AQH 4.2
- Город: Moscow
- Имя: Реальное
Re: Да будет свет! Или планы на выходные!
колхозно.....
надо было рассеиватель выпиливать дремелем (прозрачную часть) до колодцев круглых и рамку серебристую осталять...
делал так 2 года назад, потом забил на все и купил новые фары)))
надо было рассеиватель выпиливать дремелем (прозрачную часть) до колодцев круглых и рамку серебристую осталять...
делал так 2 года назад, потом забил на все и купил новые фары)))
audi driving experience 10 years
- Andrewk500i
- Член Клуба
- Сообщения: 572
- Зарегистрирован: Пт дек 09, 2011 2:24 pm
- Репутация: 12
- Модель: Audi A8 2000
- Мотор: AQF 4,2
- Город: Кострома
- Имя: Андрей
Re: Да будет свет! Или планы на выходные!
Дак, ни кто не говорит, что это фирмовая деталь
Зато светять шикарно, никого не слепят, по "нормам ГТО" всё проходит, на стенде настроил, ТО прошёл!
А рамку да, не допили, всё об неё переломал, пластик толстый и вязкий!
Зато светять шикарно, никого не слепят, по "нормам ГТО" всё проходит, на стенде настроил, ТО прошёл!
А рамку да, не допили, всё об неё переломал, пластик толстый и вязкий!
