Пневмо подвеска D4 ошибка 453639 C1031 11

[bsvif]

Ошибка пневмоподвески:
Адрес 34: Система регулирования дорожного просвета (J197) Файл QML:. 4G0-907-553.clb
Номер детали ПО: 4H0 907 553 E АО: 4H0 907 553
Компонент: LUFE-DAEMPFER H17 0099
Кодировка: 008000
Мастерская #: WSC 02391 785 00200
Метка файла ASAM/ODX: EV_AirSuspe 003024
ODX: EV_AirSuspe_VW51.odx


1 неисправность:
453639 - Датчик давления системы регулирования дорожного просвета - 4H0616013A (я поставил без A)
C1031 11 [009] - Замык.на массу
Подтверждено - протестировано после удаления записей
Стоп-кадр:
Биты состояния: 00000001
Приоритетность: 2
Счётчик возникновения ошибки: 1
Индекс забывания: 234
Пробег: 143020 km
Дата: 2020.02.12
Время: 09:59:29

Диагностика:
В измерениях ищем pressure sensor - у меня он всегда показивал 25.5 BAR

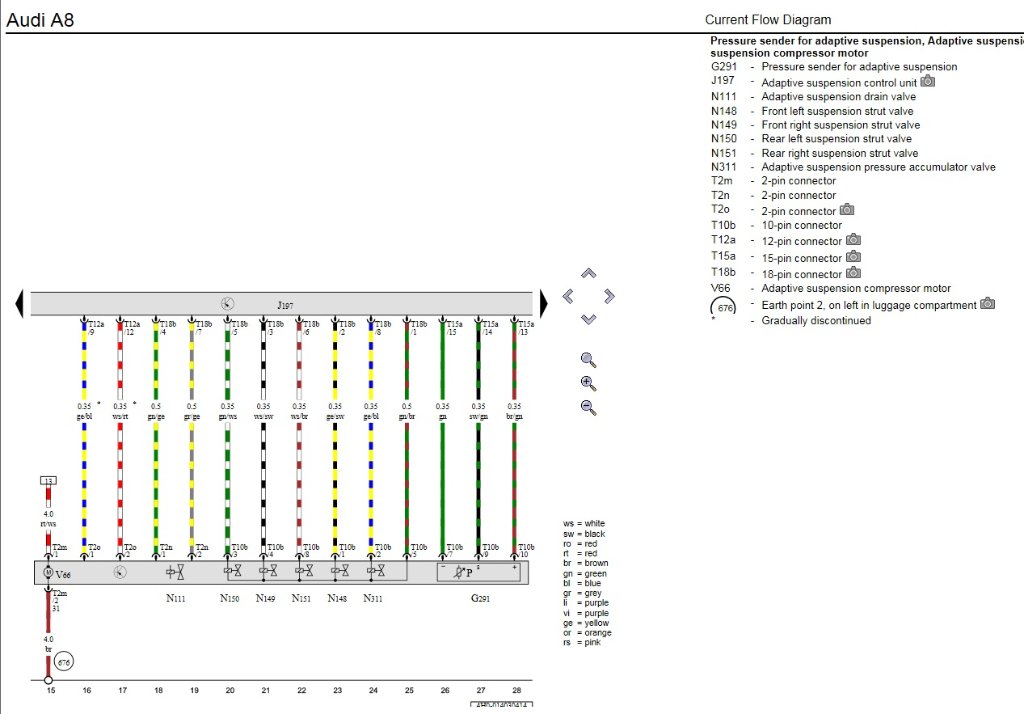

Снимаем защиту копресорра пневмоподвески(между задних колес снизу) и возле него видим блок клапанов 4H0616013A с встроеним датчиком давления G291(к нему подключены 6 трубок и штекер на T10b на 10 пин(рис), проверяем проводку на обрывы со снятой фишкой - сопротивление между массой на кузове и каждым проводком, между 7 и 9 меряем напряжение оно должно менятся в зависимости от давления приблизительно 1.1 V = 3.5 BAR, для проверки я подключил севшую батарейку АА 1,5В, тест сенсора pressure sensor в Вася диагност показал 3,5 BAR - проводка и блок управления J197 рабочий! Значит нужна замена модуля клапанов и датчика давления 4H0616013A

[bsvif]

Все работы производить на включеном режиме домкрат!

[иоан 350]

Иногда ошибка по этому даичику бывает из за умирающего компрессора.

[RADIST YURY]

По D4 есть свой раздел...внимательней надо быть...
