Подключение iPhone
Задался целью подключить бюджетно iPhone к штатной магнитоле.
Что понадобилось:
2 "тюльпана" х 30 руб
1 реле на 2 группы х 30 руб
метр аудио кабеля х 100 руб
кнопка х 30 руб
кабель для Айфона в нижний разъем х 1400 руб
Место разъемов решил сделать в кармане под подлокотником.

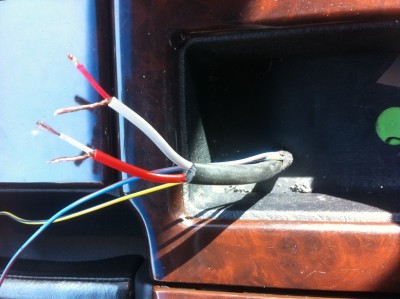

Сверлю отверстие, протягиваю кабель и два провода для кнопки включения. Второй конец тяну к магнитоле, предварительно сняв боковушку тоннеля с водительской стороны.
Зачищаю кабель Снимаю разъемы с магнитолы
Нужен черный для подключения кнопки и синий - от СД чейнждера
Что понадобилось:
2 "тюльпана" х 30 руб
1 реле на 2 группы х 30 руб
метр аудио кабеля х 100 руб
кнопка х 30 руб
кабель для Айфона в нижний разъем х 1400 руб
Место разъемов решил сделать в кармане под подлокотником.
Сверлю отверстие, протягиваю кабель и два провода для кнопки включения. Второй конец тяну к магнитоле, предварительно сняв боковушку тоннеля с водительской стороны.
Зачищаю кабель Снимаю разъемы с магнитолы
Нужен черный для подключения кнопки и синий - от СД чейнждера
Храни меня мой автомат ...
-
Евгений В.
- Почетный член Клуба
- Сообщения: 5274
- Зарегистрирован: Сб сен 06, 2008 8:36 pm
- Награды: 1
- Репутация: 210
- Модель: A8 1997
- Мотор: ACK 2,8
- Город: Медвежья гора
Re: Подключение iPhone
С черного разъема беру питание на реле,
Схемку набросаю чуть позже.
Итого, при включении магнитолы и нажатии кнопки, реле щелкает.
На разъеме СД чейнджера разрезаю зеленый и серый провод, и в разрыв впаиваю реле коротко замкнутыми контактами.
На разомкнутые контакты припаиваю сигнальные жилы аудио кабелей.
Реле малогабаритное, уместилось на самом кабеле, примотал его оригинальной изолентой,
получилось вот так; небольшое утолщение на кабеле - и есть реле.
Схемку набросаю чуть позже.
Итого, при включении магнитолы и нажатии кнопки, реле щелкает.
На разъеме СД чейнджера разрезаю зеленый и серый провод, и в разрыв впаиваю реле коротко замкнутыми контактами.
На разомкнутые контакты припаиваю сигнальные жилы аудио кабелей.
Реле малогабаритное, уместилось на самом кабеле, примотал его оригинальной изолентой,
получилось вот так; небольшое утолщение на кабеле - и есть реле.
Храни меня мой автомат ...
-
Евгений В.
- Почетный член Клуба
- Сообщения: 5274
- Зарегистрирован: Сб сен 06, 2008 8:36 pm
- Награды: 1
- Репутация: 210
- Модель: A8 1997
- Мотор: ACK 2,8
- Город: Медвежья гора
Re: Подключение iPhone
Чтобы прикрутить гайки на "тюльпаны" пришлось бы снимать центральный тоннель, так как это делать не хотелось, нашел вот такую штуку, доставшуюся от одноклубника
Потроха с нее вынул, кнопку снял, отверстие рассверлил, сбоку врезал два "тюльпана" и воткнул на место. Ни чем не закреплял, так как сидит очень плотно.

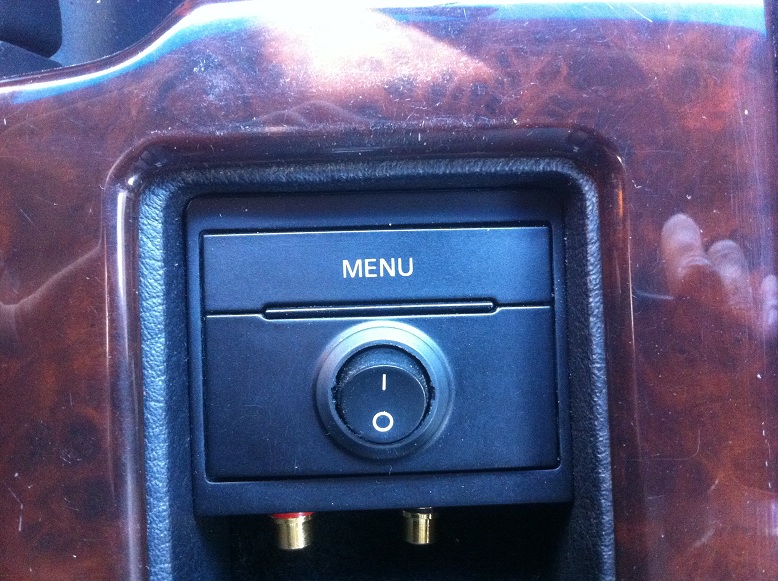

Получилось как то так, довольно похоже на оригинал
Позорные разъемы позже заменю на поприличней. Работает при включенном СД чейнджере, переключением кнопки.
Звук с телефона чистый, запись скопированная с лицензионного диска на Айфон, ни чем не отличается от звука с самого диска.
Подключать можно что угодно, то есть любой телефон имеющий выход на наушники.
Единственное различие - то что у Айфона сигнал идет постоянного уровня (линейный), а у телефонов - будет зависеть от громкости на самом телефоне.
Теоретически, должен быть хуже, так как на на наушники не требуется того качества, которое нужно для входа в усилитель.
Потроха с нее вынул, кнопку снял, отверстие рассверлил, сбоку врезал два "тюльпана" и воткнул на место. Ни чем не закреплял, так как сидит очень плотно.
Получилось как то так, довольно похоже на оригинал
Позорные разъемы позже заменю на поприличней. Работает при включенном СД чейнджере, переключением кнопки.
Звук с телефона чистый, запись скопированная с лицензионного диска на Айфон, ни чем не отличается от звука с самого диска.
Подключать можно что угодно, то есть любой телефон имеющий выход на наушники.
Единственное различие - то что у Айфона сигнал идет постоянного уровня (линейный), а у телефонов - будет зависеть от громкости на самом телефоне.
Теоретически, должен быть хуже, так как на на наушники не требуется того качества, которое нужно для входа в усилитель.
Храни меня мой автомат ...
-
filosof
- Почетный член Клуба
- Сообщения: 4914
- Зарегистрирован: Вс ноя 30, 2008 8:02 pm
- Награды: 1
- Репутация: 109
- Модель: _
- Мотор: _
- Город: Москва
- Имя: Виталик
- Контактная информация:
Re: Подключение iPhone
я в аудях не разбираюсь..поэтому и езжу на метро..
-
Евгений В.
- Почетный член Клуба
- Сообщения: 5274
- Зарегистрирован: Сб сен 06, 2008 8:36 pm
- Награды: 1
- Репутация: 210
- Модель: A8 1997
- Мотор: ACK 2,8
- Город: Медвежья гора
Re: Подключение iPhone
В чем смысл мудрить описанное по ссылке? Проще тогда поставить не родную балалайку со входом под флешку.Штатная магнитола в Элементе имеет AUX-вход, к которому можно подключить любой внешний источник.
Храни меня мой автомат ...
- kosmas
- Сообщения: 195
- Зарегистрирован: Пт сен 09, 2011 12:08 pm
- Репутация: 5
- Модель: A8 1997
- Мотор: ABZ*4.2
- Город: KEMEROVO
- Имя: Костя
Re: Подключение iPhone
+100500Евгений В. писал(а):В чем смысл мудрить описанное по ссылке? Проще тогда поставить не родную балалайку со входом под флешку.
-
filosof
- Почетный член Клуба
- Сообщения: 4914
- Зарегистрирован: Вс ноя 30, 2008 8:02 pm
- Награды: 1
- Репутация: 109
- Модель: _
- Мотор: _
- Город: Москва
- Имя: Виталик
- Контактная информация:
Re: Подключение iPhone
мне понравилась сама идея мобильного подключения айпада.
я в аудях не разбираюсь..поэтому и езжу на метро..
-
volodei
- Член Клуба
- Сообщения: 3975
- Зарегистрирован: Сб апр 14, 2012 8:18 pm
- Награды: 1
- Репутация: 64
- Модель: A8/D3/Q
- Мотор: ВFM
- Город: Ростов-на-Дону
- Имя: Владимир
- Откуда: Россия
- Контактная информация:
Re: Подключение iPhone
Евгений нарисуй схемку, какое реле, тоже так себе хочу.
"Ребята давайте жить дружно!" С уважением, volodei!
-
- Сообщения: 144
- Зарегистрирован: Вс сен 07, 2008 8:01 pm
- Репутация: 1
- Модель: A8 2008
- Мотор: 3.0 TDI quattro L.
- Город: ESTONIA
Re: Подключение iPhone
а по такой же схеме картинку с HTC на экран телека можно передать ?
- Avner
- Сообщения: 380
- Зарегистрирован: Вс мар 25, 2012 8:42 am
- Репутация: 1
- Модель: A8
- Мотор: ABZ 4.2
- Город: Москва
- Имя: Илья
Re: Подключение iPhone
Спасибо,очень ценно!
- Плюс
- Сообщения: 5
- Зарегистрирован: Пт фев 15, 2013 9:09 pm
- Репутация: 0
- Модель: s8
- Мотор: d2 4.2
- Город: Москва
- Имя: Михаил
Re: Подключение iPhone
спс буду подключать рез. отпишу огромное
-
Евгений В.
- Почетный член Клуба
- Сообщения: 5274
- Зарегистрирован: Сб сен 06, 2008 8:36 pm
- Награды: 1
- Репутация: 210
- Модель: A8 1997
- Мотор: ACK 2,8
- Город: Медвежья гора
Re: Подключение iPhone
В кабеле идущем к CD чейнджеру, режем 2 провода.
Обозначения проводов на наклейке AF-R и AF-L, соответственно правый и левый канал.
Берем любое малогабаритное реле с напряжением катушки 12 Вольт, подвижный контакт подключаем в сторону головного устройства.
Неподвижный контакт к CD, 2-й неподвижный контакт к "тюльпану"
Соответственно, на каждый канал по одному реле.
Катушки реле параллелим и подключаем через кнопку с фиксацией к 12В., к контакту управляющему включением антенны.
Храни меня мой автомат ...
-
alexrae
- Член Клуба
- Сообщения: 6480
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Re: Подключение iPhone
Только увидел эту тему - стало интересно... есть вопрос - а СД ченжер выберется, если в нем нет дисков? (у меня симфония, насколько я помню при попытке выбрать СД сразу переключается в радио..., разве что какой-то диск по кругу запускать, так как паузы тоже нет? )
-
Евгений В.
- Почетный член Клуба
- Сообщения: 5274
- Зарегистрирован: Сб сен 06, 2008 8:36 pm
- Награды: 1
- Репутация: 210
- Модель: A8 1997
- Мотор: ACK 2,8
- Город: Медвежья гора
Re: Подключение iPhone
Диск должен вертеться.
Чейнджер работает в обычном режиме, только аудио-сигнал с него не снимается, а снимается с подключенного нового кабеля.
Чейнджер работает в обычном режиме, только аудио-сигнал с него не снимается, а снимается с подключенного нового кабеля.
Храни меня мой автомат ...
-
alexrae
- Член Клуба
- Сообщения: 6480
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Re: Подключение iPhone
Я так и думал... а при смене трека ченджер не выдает сигнала на прекращение звука?
Кстати, а вариант не прокатит записать болванку с тишиной и провода не разрезать, а просто добавить штекер на аудио каналах? Тогда и реле не надо....
Кстати, а вариант не прокатит записать болванку с тишиной и провода не разрезать, а просто добавить штекер на аудио каналах? Тогда и реле не надо....
-
Евгений В.
- Почетный член Клуба
- Сообщения: 5274
- Зарегистрирован: Сб сен 06, 2008 8:36 pm
- Награды: 1
- Репутация: 210
- Модель: A8 1997
- Мотор: ACK 2,8
- Город: Медвежья гора
Re: Подключение iPhone
Можно и тишину записать , теоретически появятся лишние шумы в небольшом количестве.
Хотя смысла не вижу, кабель все равно вскрывать придется, чтоб подпаять сигнал с внешнего источника.
А если вскрывать кабель, тогда и разрезать его за одно.
Чейнджер во время паузы звук не отключает.
Хотя смысла не вижу, кабель все равно вскрывать придется, чтоб подпаять сигнал с внешнего источника.
А если вскрывать кабель, тогда и разрезать его за одно.
Чейнджер во время паузы звук не отключает.
Храни меня мой автомат ...
-
- Сообщения: 452
- Зарегистрирован: Чт фев 14, 2013 7:15 pm
- Репутация: 2
- Модель: A8 2000
- Мотор: AKE
- Город: Курчатов
Re: Подключение iPhone
подключил почти как у автора, только вместо реле использовал обычный 6-ти контактный переключатель
использовал вот такую схемку
все работает прекрасно. Спасибо автору за идейку
использовал вот такую схемку
все работает прекрасно. Спасибо автору за идейку
- chemicalbro
- Сообщения: 66
- Зарегистрирован: Вс фев 14, 2010 4:46 pm
- Репутация: 1
- Модель: A8 D4 2012
- Мотор: 4.2TDI
- Город: Tallinn
- Имя: Dima
Re: Подключение iPhone
С 6 контактным переключателем ето вообще гениально просто завтра пойду мудрить
