отчёт по установке вебасто на BFM/BFL

[dimutik]

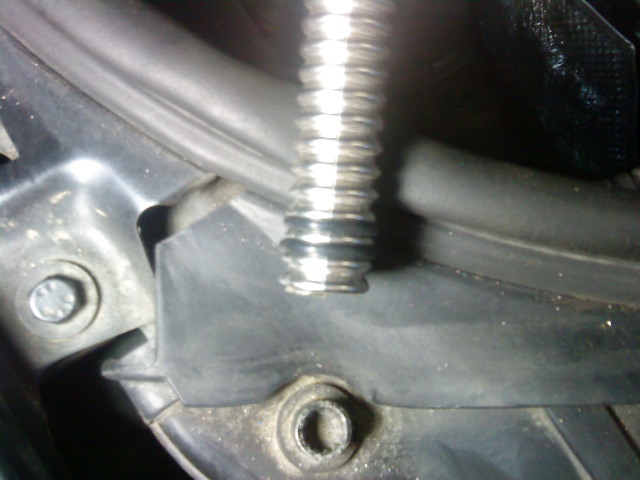

давно собирался, установка сплошной гемор, поэтому без колхоза не обошлось. дело в том что трубку тройную под номером 4E0 265 235 E без снятия двигателя никак не поставить, что нереально в моих условиях. пэтому пошёл в магазин и купил 3 метра трубок из нержавейки , она легко гнётся , держит 50кг и температуру 300гр

[dimutik]

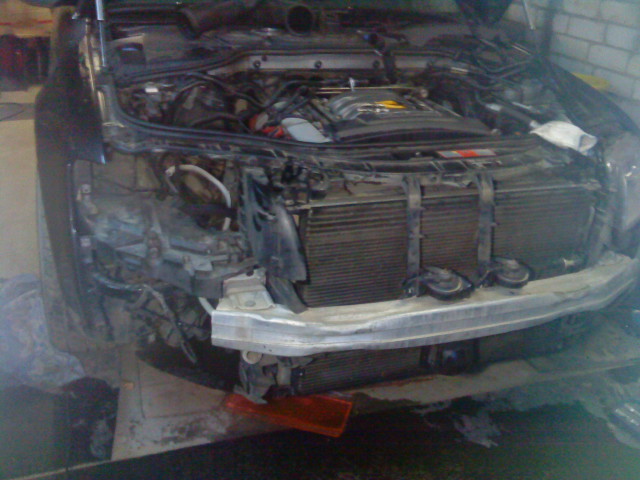

потом ставим сам вебасто, обвязываем по новой схеме

[dimutik]

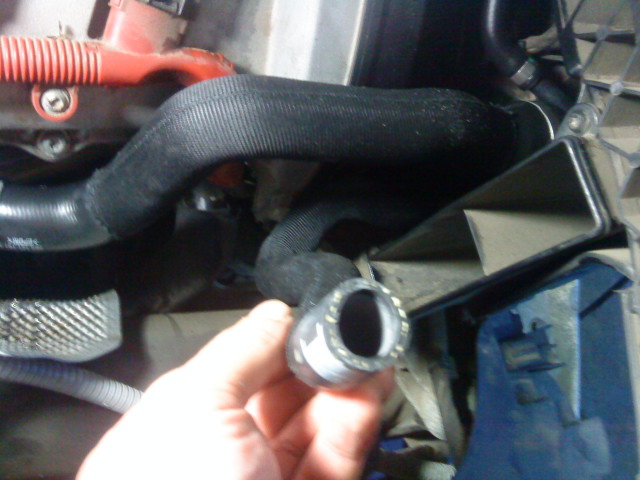

один шланг сзади двигателя необходимо удалить, вместо него ставим вот такую заглушку

[dimutik]

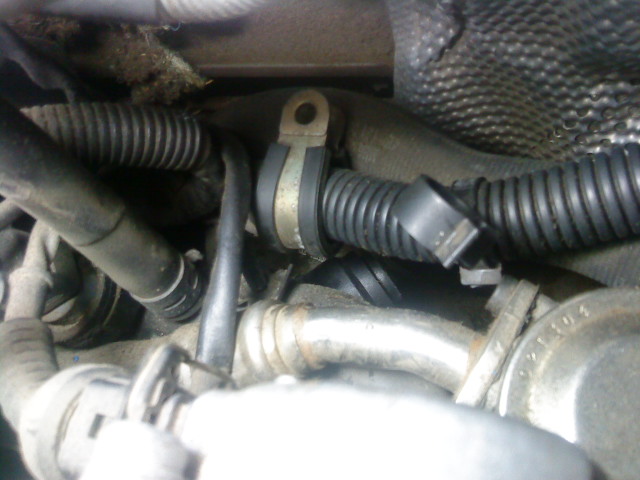

далее собираем всё

[dimutik]

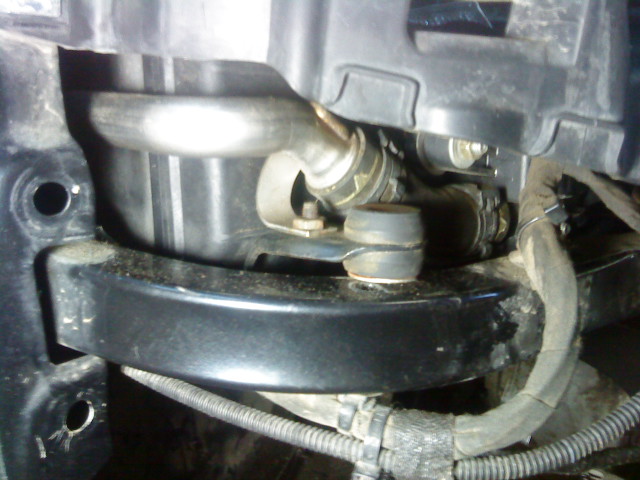

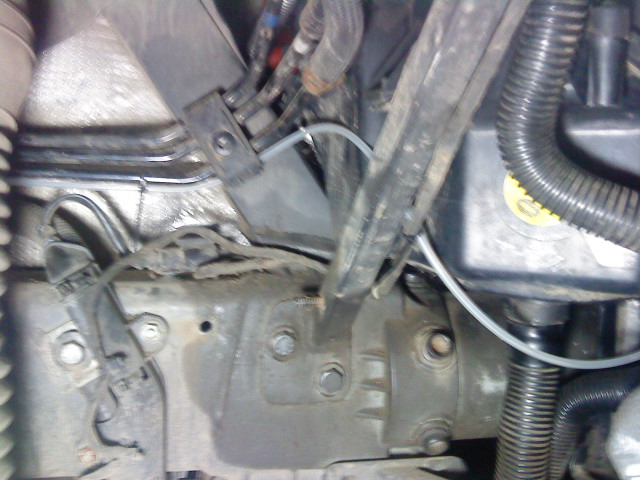

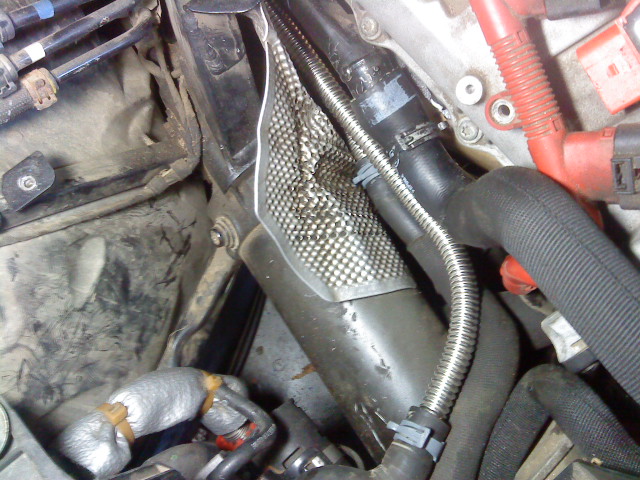

вот такими трубками всё обвязывал

[dimutik]

заводим двигатель, удаляем воздух, катаемся дня три проверяем систему, далее установка насосика

[dimutik]

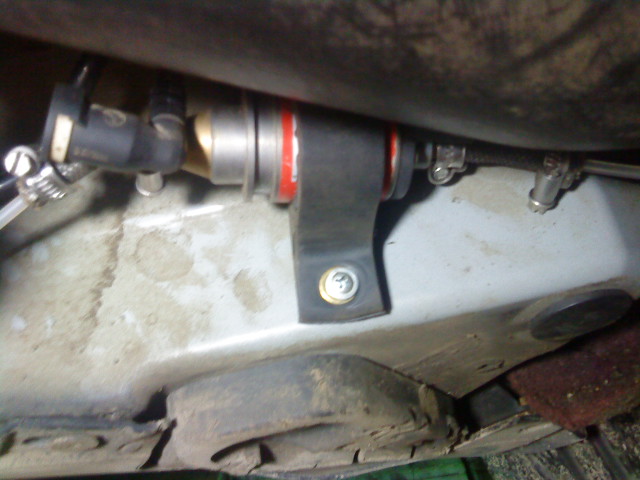

обвязываем насосик хомутиками

[dimutik]

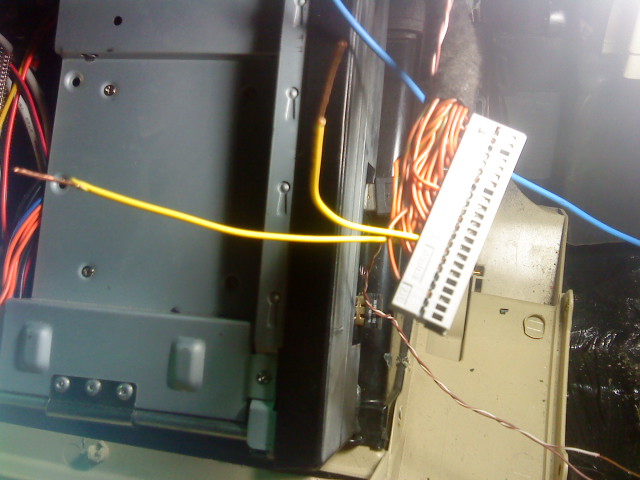

ну и запитываем электрическую часть - питание клемма 30 напряжение есть всегда, кан тянем на правый коммуникатор к пинам 16

[dimutik]

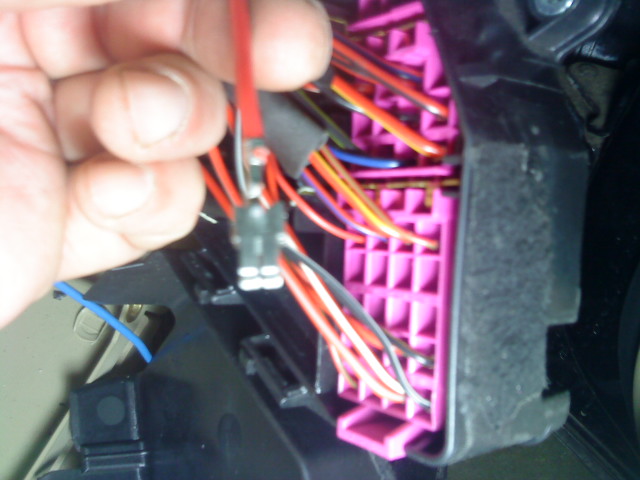

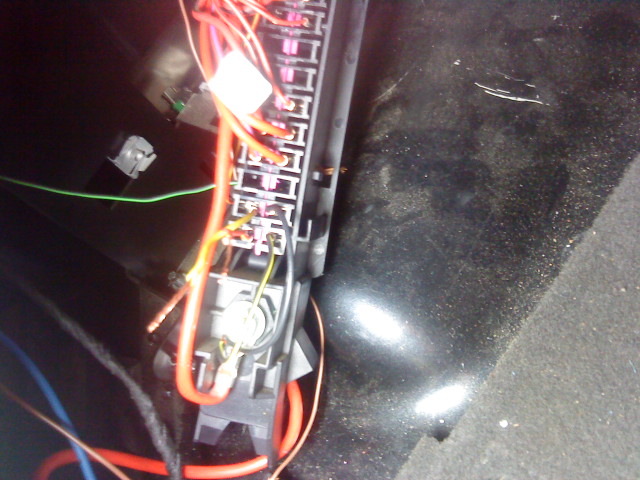

потом разбираем колодку предохранителей и встявляем пин на провод 6.0 , втыкаем пред на 20А

[dimutik]

С насосика нужно протянуть провод через задний подкрылок в салон и далее на разъём блока вебасто, по сути установка закончена, проделал тест всех элементов, всё работает, ошибок нет, мне осталось пустить антенный кабель от блока приёма до усилителя, блок пока не ставил

[hayabusa]

Молодец хорошая работа. Осталась малость. Главное как раз вовремя...зима скоро. Удачи тебе:)

[Vladl]

Дима!
рад, что прибор оказался рабочим!

[den48]

Большой труд проделан! Спасибо за отчет!

[IGOR777]

[O`Breea]

Отличная работа!

[alewka71]

[dimutik]

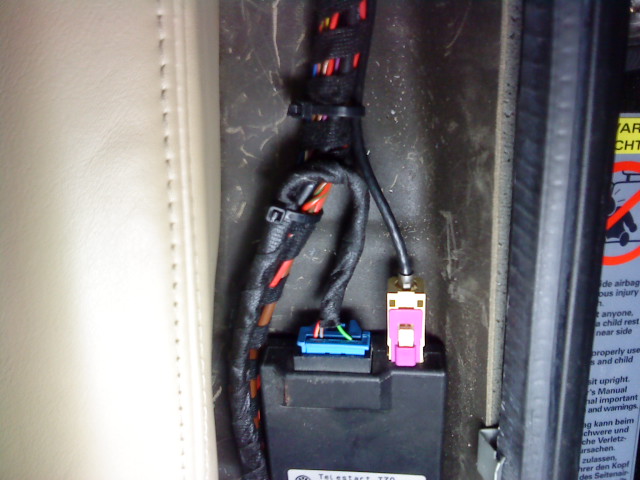

сегодня скомутировал проводку на блок и антенный усилитель, блок поставил на липкий скотч, нет крепления, слева в багажнике нужно от клеммы 30 взять питание на блок приёма сигнала от пульта, вставляем пины в колодку и ставим пред 5А, также вставляем в разъём блока провод, заранее прокинутый от вебасто

[dimutik]

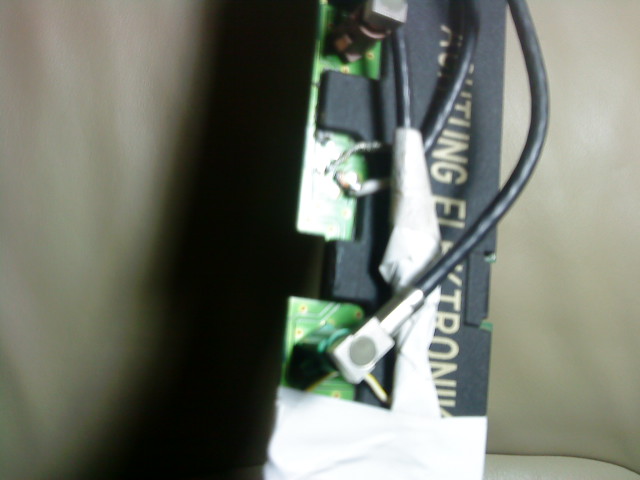

Нужно пробросить антенный кабель через стойку к усилителю, для этого снять облицовку, по етке нужно менять усилитель под вебасто, но я этого не делал, там просто нет разъёма факра, но место под него есть, припаял напрямую, теперь работает и с пульта, всем удачи!

[черноволгин]

Добыл вебасту. Возникли вопросы по установке. Нужен номер заглушки и шланга для радиатора. Не особо понял как ее обвязывать?
Распиновка 6 штырькового разъема:
1- таймер - куда подключать?
2 - диагностика - куда подключать?
3 - контакт датчика наружной температуры - куда?
4 - вентилятор автомобиля - куда?
5 - переключатель зима-лето - куда?
6 - дозирующий насос - с этим понятно.
Разъясните.

[dimutik]

нет там никаких вентиляторов и прочее,всё работает по кану, просто в климате кодируем автономный отопитель, заглушка 4D0133335, шланг радиатора у каждого свой, под вебасто идёт с дополнительным отводом

[черноволгин]

Двигло у меня БФМ, телематик то-же хочу поставить, нашел уже Т91. Распиновка шестипинового разъема какая? 4E0 265 353 E - это тройник.

[dimutik]

• 1.приёмник пульта

• 2.canH

• 3.canL

• 4.пин2 клапана N279

• 6.дозировочный насос

[черноволгин]

Спасибо. С 4 позицией не совсем понятно. В телематике провод от вебасты, плюс и минус?

[dimutik]

4 пин - на разъём клапана, он 2х пиновый, второй пин клапана -на массу, по приёмнику всё правильно плюс кабель на усилитель

[черноволгин]

Дима, 279 клапан где стоит?
Трубку для бензина от чего использовал?
