Всем привет.

Несколько лет уже не писал ничего, т.к. ничего не ломалось с момента покупки D4 ))

Думаю информация будет полезна, т.к. убил на замену два раза по 5 часов в гараже.

Фотки в обратном порядке - сборка, т.к. можно сфоткать все крепления с обратной стороны и уже известны нюансы установки и снятия.
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
kostik60

Ветеран Клуба
Член Клуба
Сообщения: 228
Зарегистрирован: Чт сен 18, 2008 8:30 pm
Награды: 1
Репутация: 17
Модель: A8 2010
Мотор: CDRA 4.2
Город: Апатиты
Имя: Костя
Откуда: Апатиты, Мурманская обл.
Контактная информация:

Фотоотчёт - замена задней стойки

Сообщение kostik60 »

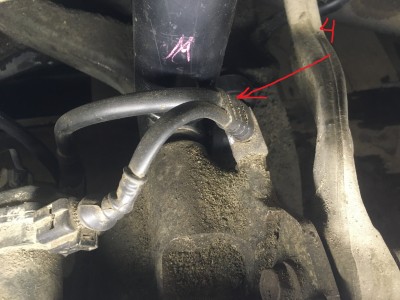

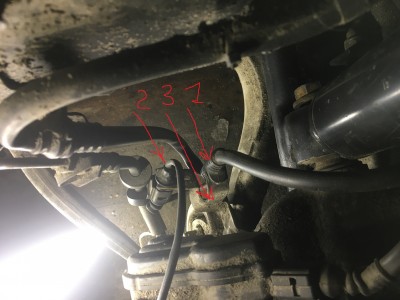

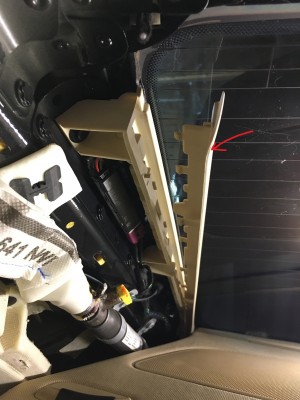

Снимать и устанавливать стойку надо в/с передней стороны арки колеса, предварительно отсоединив с кронштейна 3 провод 1 и разьём 2, потом снять см кронштейн 3 (болт на 10 находится по стрелке
Снимать и устанавливать стойку надо в/с передней стороны арки колеса, предварительно отсоединив с кронштейна 3 провод 1 и разьём 2, потом снять см кронштейн 3 (болт на 10 находится по стрелке
далее снимаем с кронштейна провод 4
далее снимаем с кронштейна провод 4

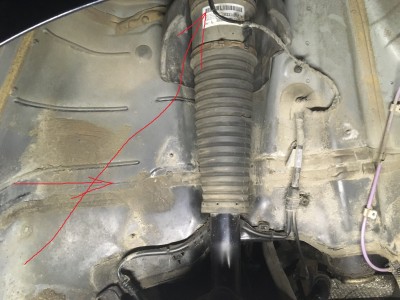

откручиваем болт сайлентблока стойки и вынимаем в сторону передней части арки (или вставляем со стороны передней части акри и немного сжав стойку монтировкой вкручиваем болт)
откручиваем болт сайлентблока стойки и вынимаем в сторону передней части арки (или вставляем со стороны передней части акри и немного сжав стойку монтировкой вкручиваем болт)
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
kostik60

Ветеран Клуба
Член Клуба
Сообщения: 228
Зарегистрирован: Чт сен 18, 2008 8:30 pm
Награды: 1
Репутация: 17
Модель: A8 2010
Мотор: CDRA 4.2
Город: Апатиты
Имя: Костя
Откуда: Апатиты, Мурманская обл.
Контактная информация:

Фотоотчёт - замена задней стойки

Сообщение kostik60 »

Про снятие\установку подкрылка писать не буду - там всё очевидно.
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
kostik60

Ветеран Клуба
Член Клуба
Сообщения: 228
Зарегистрирован: Чт сен 18, 2008 8:30 pm
Награды: 1
Репутация: 17
Модель: A8 2010
Мотор: CDRA 4.2
Город: Апатиты
Имя: Костя
Откуда: Апатиты, Мурманская обл.
Контактная информация:

Фотоотчёт - замена задней стойки

Сообщение kostik60 »

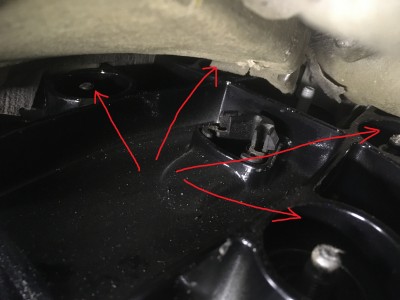

Отгибая шумку частями (она не отгибается вся сразу) закручиваем 4 болта стакана стойки
Отгибая шумку частями (она не отгибается вся сразу) закручиваем 4 болта стакана стойки

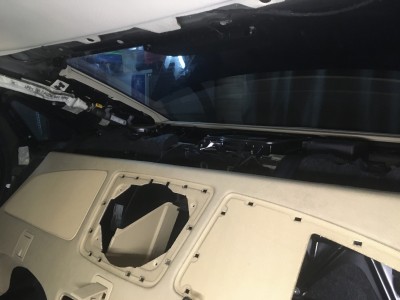

Общий вид снятой задней полки - я менял левую заднюю стойку
Общий вид снятой задней полки - я менял левую заднюю стойку

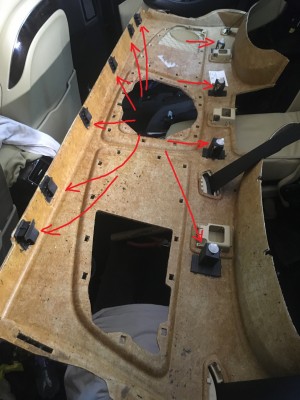

полка крепится на 6 направляющих (при снятии просто выдёргиваешь её на себя и 4 пистонах за сиденьями (перед вытягиванием полки отсоединить их вверх)
полка крепится на 6 направляющих (при снятии просто выдёргиваешь её на себя и 4 пистонах за сиденьями (перед вытягиванием полки отсоединить их вверх)

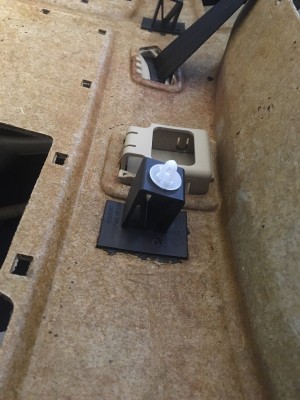

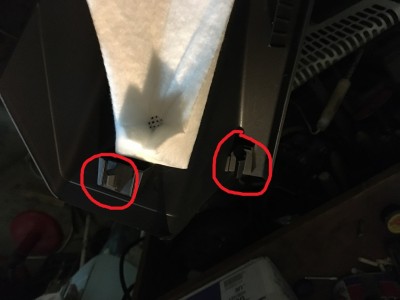

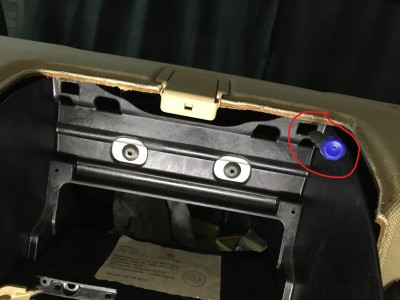

пистон
пистон

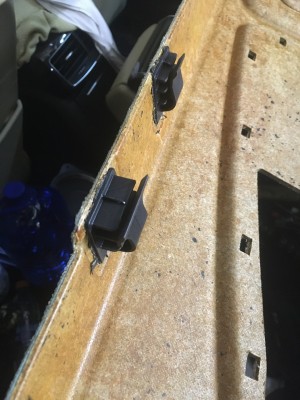

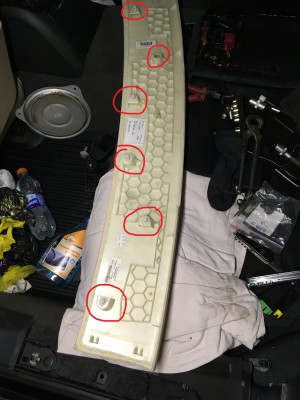

направляющие
направляющие
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
kostik60

Ветеран Клуба
Член Клуба
Сообщения: 228
Зарегистрирован: Чт сен 18, 2008 8:30 pm
Награды: 1
Репутация: 17
Модель: A8 2010
Мотор: CDRA 4.2
Город: Апатиты
Имя: Костя
Откуда: Апатиты, Мурманская обл.
Контактная информация:

Фотоотчёт - замена задней стойки

Сообщение kostik60 »

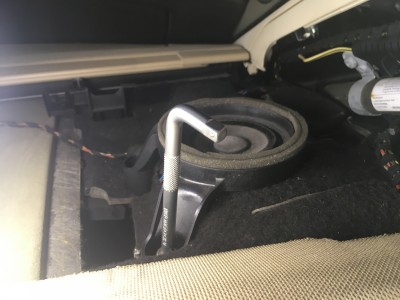

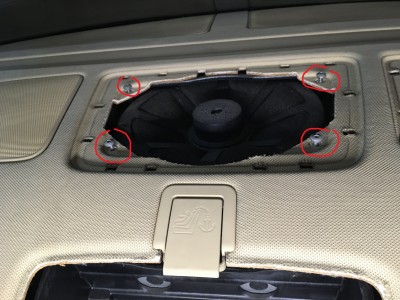

прикручиваем задний левый динамик - 3 гайки
прикручиваем задний левый динамик - 3 гайки
запичиваем полку на место - сначала задние направляющие, потом нажимаем на пистоны
запичиваем полку на место - сначала задние направляющие, потом нажимаем на пистоны
полка ещё крепится 4 саморезами за сабвуфер
полка ещё крепится 4 саморезами за сабвуфер

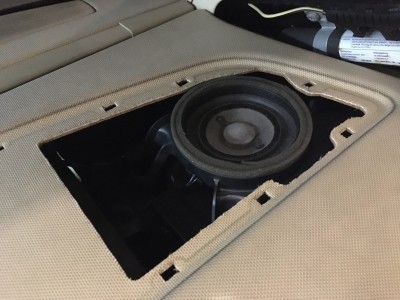

сетки колонок можно не снимать, но со снятыми легче дергать полку при снятии
сетки колонок можно не снимать, но со снятыми легче дергать полку при снятии

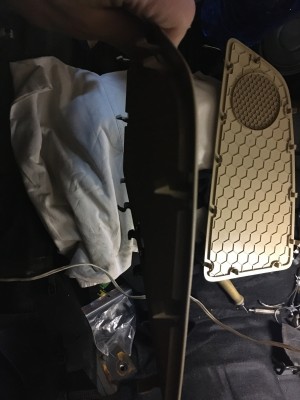

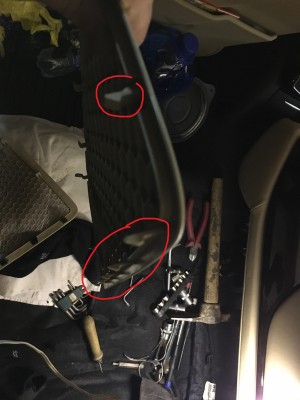

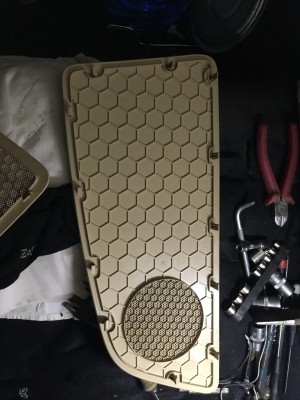

сетка боковой колонки - практически без перфорации и поэтому жесткая на излом и снимается просто поддевая плоской отверткой или ножиком
сетка боковой колонки - практически без перфорации и поэтому жесткая на излом и снимается просто поддевая плоской отверткой или ножиком

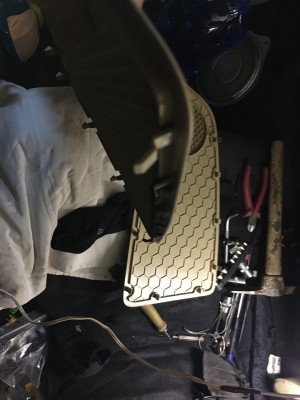

у неё спереди и по бокам вот такие крепления
у неё спереди и по бокам вот такие крепления
сзади - направляющие
сзади - направляющие
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
kostik60

Ветеран Клуба
Член Клуба
Сообщения: 228
Зарегистрирован: Чт сен 18, 2008 8:30 pm
Награды: 1
Репутация: 17
Модель: A8 2010
Мотор: CDRA 4.2
Город: Апатиты
Имя: Костя
Откуда: Апатиты, Мурманская обл.
Контактная информация:

Фотоотчёт - замена задней стойки

Сообщение kostik60 »

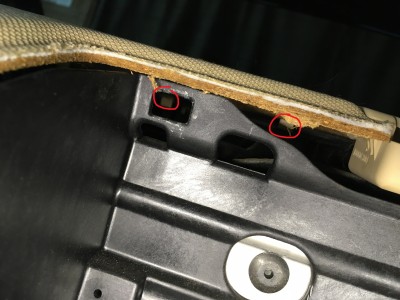

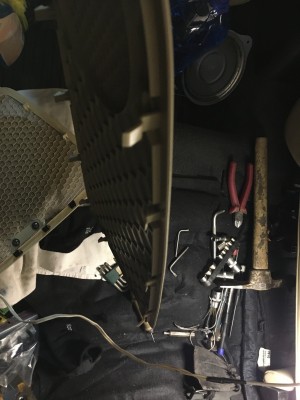

сетка сабвуфера - спереди (4) и по бокам (по 2) тоже защелки
сетка сабвуфера - спереди (4) и по бокам (по 2) тоже защелки
сзади направляющие
сзади направляющие
поскольку эта сетка вся перфорированная, то при попытках поддеть её сверху ободок может треснуть (у меня треснул, но вообще не заметно в одном месте)
поскольку эта сетка вся перфорированная, то при попытках поддеть её сверху ободок может треснуть (у меня треснул, но вообще не заметно в одном месте)
поэтому лучше отгибать защелки через щель
поэтому лучше отгибать защелки через щель

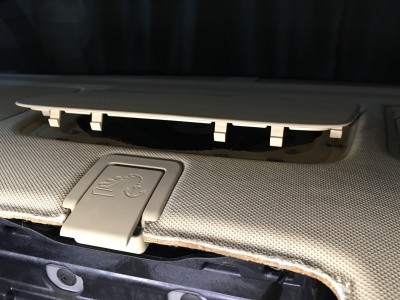

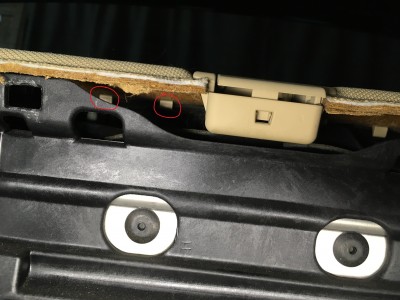

ещё раз фотка защёлок с доступом к ним через щель
ещё раз фотка защёлок с доступом к ним через щель
я отгибал их тонкой длинной отверткой
я отгибал их тонкой длинной отверткой
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
kostik60

Ветеран Клуба
Член Клуба
Сообщения: 228
Зарегистрирован: Чт сен 18, 2008 8:30 pm
Награды: 1
Репутация: 17
Модель: A8 2010
Мотор: CDRA 4.2
Город: Апатиты
Имя: Костя
Откуда: Апатиты, Мурманская обл.
Контактная информация:

Фотоотчёт - замена задней стойки

Сообщение kostik60 »

далее устанавливаем обивку уголка. шляпку штифтов 1 при снятии лучше высверливать, а затем сам штифт пропишивать внутрь. Я сначала пытался их снимать - это не представлялось возможным вообще. Для установки надо купить 8 новых таких клипс.
далее устанавливаем обивку уголка. шляпку штифтов 1 при снятии лучше высверливать, а затем сам штифт пропишивать внутрь. Я сначала пытался их снимать - это не представлялось возможным вообще. Для установки надо купить 8 новых таких клипс.

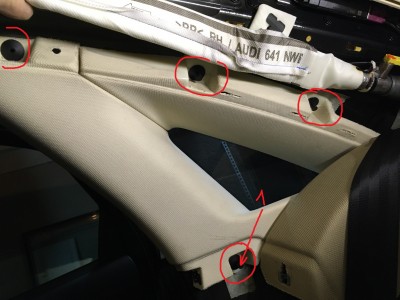

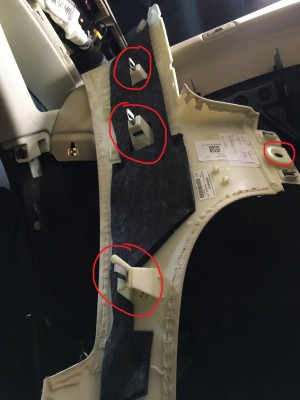

У боковой обивки крепление - это 3 клипсы (выдергиваются аккуратными но сильными рывками), болт и ручка на двух болтах
У боковой обивки крепление - это 3 клипсы (выдергиваются аккуратными но сильными рывками), болт и ручка на двух болтах
перед установкой боковой обивки надо раскрепить вот эту накладку - там все видно. При снятии обивка вытаскивается без раскрепления накладки.
перед установкой боковой обивки надо раскрепить вот эту накладку - там все видно. При снятии обивка вытаскивается без раскрепления накладки.

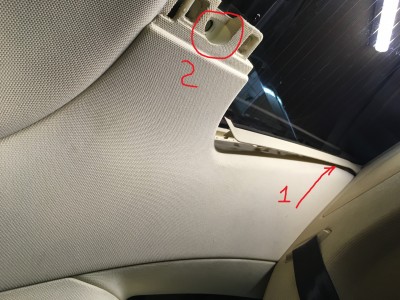

запихиваем сначала угол под накладку у стекла 1, защелкиваем клипсы, закручиваем болт 2
запихиваем сначала угол под накладку у стекла 1, защелкиваем клипсы, закручиваем болт 2

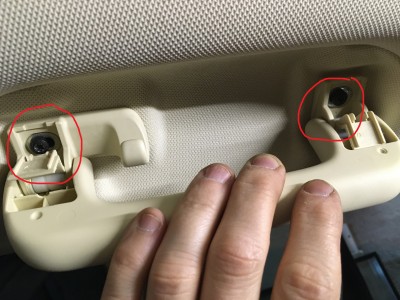

прикручиваем ручку
прикручиваем ручку
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
kostik60

Ветеран Клуба
Член Клуба
Сообщения: 228
Зарегистрирован: Чт сен 18, 2008 8:30 pm
Награды: 1
Репутация: 17
Модель: A8 2010
Мотор: CDRA 4.2
Город: Апатиты
Имя: Костя
Откуда: Апатиты, Мурманская обл.
Контактная информация:

Фотоотчёт - замена задней стойки

Сообщение kostik60 »

Устанавливаем центральную накладку потолка у стекла - 6 клипс. При снятьии просто аккутарно дёргаем за неё, при установке защелкиваем
Устанавливаем центральную накладку потолка у стекла - 6 клипс. При снятьии просто аккутарно дёргаем за неё, при установке защелкиваем

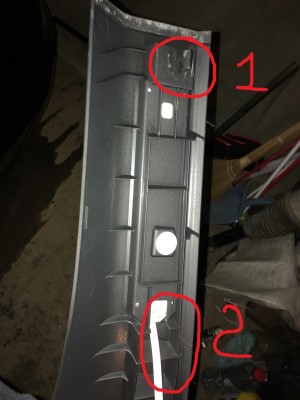

Накладка порога имеет одну защёлку 1 в нижней части. Аккуратно - не порвите шлейф подсветки 2.
Накладка порога имеет одну защёлку 1 в нижней части. Аккуратно - не порвите шлейф подсветки 2.
и две защелки в районе дверного замка. Все защелки аккуратно выдергиваются дёргая за порог в соответствующем месте. Порог устанавливаем последним.
и две защелки в районе дверного замка. Все защелки аккуратно выдергиваются дёргая за порог в соответствующем месте. Порог устанавливаем последним.
Понятно, что далее мы устанавливаем спинки сидений - по болту и гайке в нижней части. Сама спинка вынимается наверх.
И само заднее сидение - снимается просто выдернув его вверх за переднюю часть.
Провода не отрывайте при снятии ...

Я много времени потратил на снятие клипс уголка, прежде чем понял, что их надо тупо высверлить, долго откручивал болт сайлентблока стойки - нужен большой рычай, а места там для него мало, и некоторое время пытался засунуть стойку со стороны задней части арки (т.к. вытащил старую через эту сторону, тоже кстати не без труда).

Всем удачи в ремонте.
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
иоан 350
Член Клуба
Сообщения: 5868
Зарегистрирован: Пн мар 23, 2015 10:00 am
Репутация: 85
Модель: a8 2006
Мотор: BBG 3.0
Город: москва
Имя: Иван
Откуда: Украина.

Фотоотчёт - замена задней стойки

Сообщение иоан 350 »

Благо хоть заднее лобовое снимать ненадо :D
kostik60

Ветеран Клуба
Член Клуба
Сообщения: 228
Зарегистрирован: Чт сен 18, 2008 8:30 pm
Награды: 1
Репутация: 17
Модель: A8 2010
Мотор: CDRA 4.2
Город: Апатиты
Имя: Костя
Откуда: Апатиты, Мурманская обл.
Контактная информация:

Фотоотчёт - замена задней стойки

Сообщение kostik60 »

Да, ещё хотел сказать, что читал на форуме про проблемы со слетанием прошивки блока. Я его адаптировать влаг комом не стал пытаться, так как начитался здесь, что это только одис + vas, а это ещё стоимость стойки. Кстати стойку взял через авито за 10 т.р. плюс 2500 доставка. Когда в 14 году на Д3 стойка умерла, то самое дешевое, что смог сделать - это ремонт в Минске за почти 500 USD. Сейчас этих стоек по 10-15 тысяч - хоть обменяйся ))
Катался на машине с неисправным баллоном пол месяца, но когда поставил рабочую стойку, то все заработало и блок не слетел и прошивка осталась на месте. По мягкости я ухудшений не заметил.
