Ремонт заднего фонаря

[Alex-tria]

Добрый день, одноклубники! Подскажите, пожалуйста, в заднем фонаре габариты диодные? Переодически вылетает ошибка о неработающим габаритном огне. Это лечится или менять фонарь?

[Akin]

Диодные, менять фонарь, если дело не в контактах.

[kostik60]

Вот - думал всё куда написать про ремонт задних светодиодных фонарей )) Нашел ))

Небольшой фотоотчет по разбору, ремонту и найденных неисправностях ...

[kostik60]

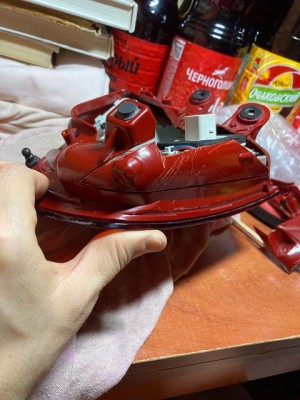

Фару режем с задней части - НЕ ТРОГАЯ кронштейны, которые определяют посадку корпуса в крыло ...
Я резал аж в три приёма - не знал что и как, но чтобы удобно не задеть кронштейны резать нужно в 2 захода - чтобы удобно было пилить ...
Питил я полотном от ножовки по металлу ...

[kostik60]

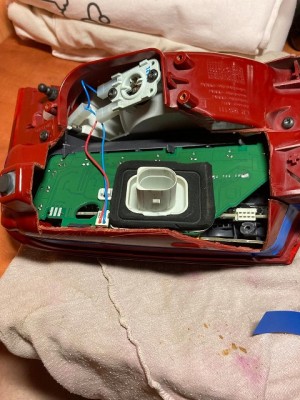

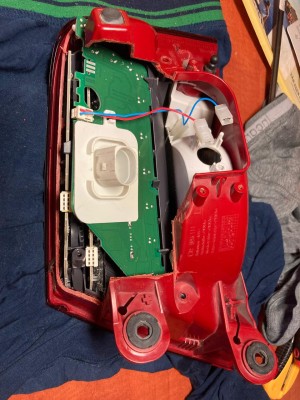

Кроме верхней части нужно отпитиль маленький упор (стрелка) , чтобы вытащить основную плату

[kostik60]

Проблема неработы заднего габарита - а не работал у меня именно он - причем стукнешь по фаре - начинает моргать , но тухнет - была в плохом контакте пайки сетодиодов.
Пропаял все + разьём питания ...

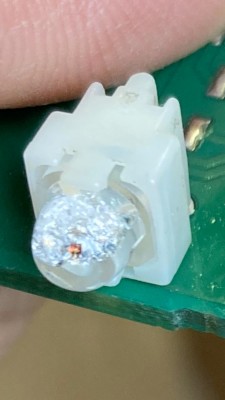

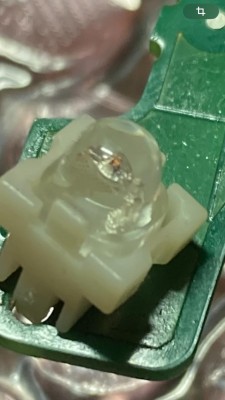

Сейчас фара горит, но иногда ошибка по габариту вылезает (но габарит не гаснет) - думаю из за самих светодиодов - внутри почти все растрескавшиеся (может от времени)

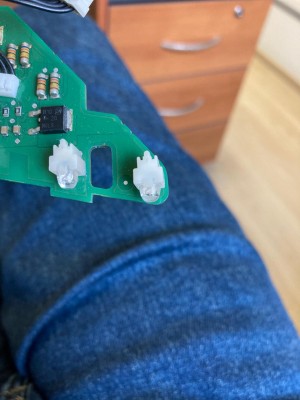

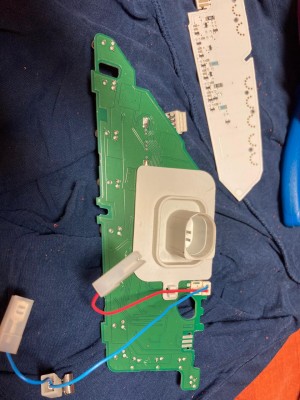

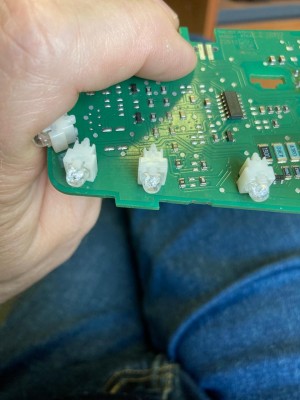

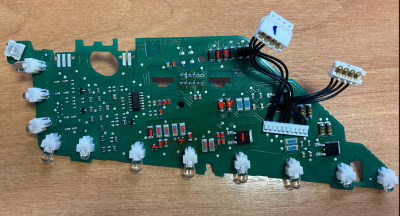

Вот несколько фоток платы и диодов:

[kostik60]

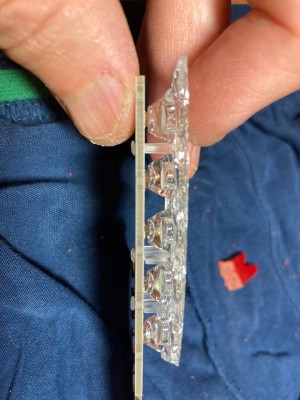

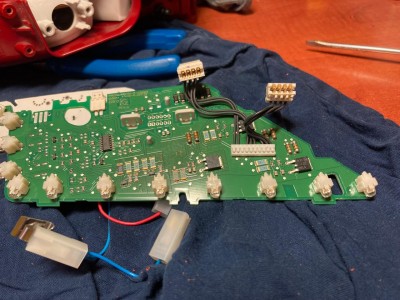

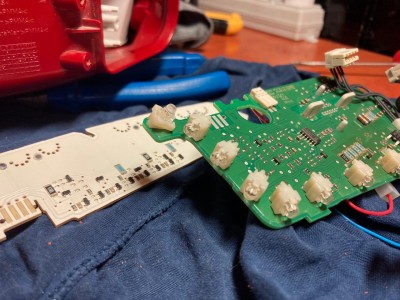

плата задних тормозных диодов

[kostik60]

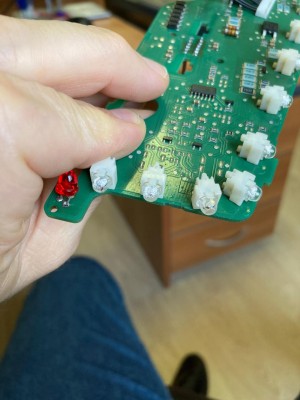

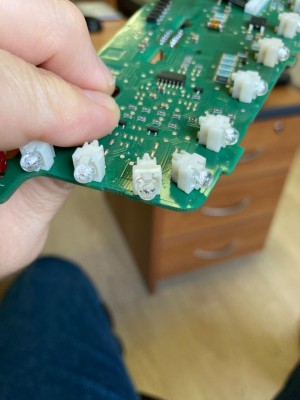

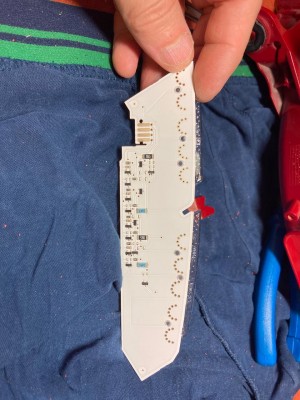

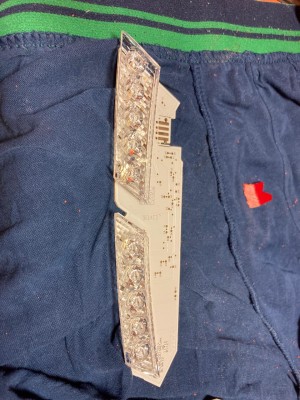

Вот этот красный угловой диод освещает полностью верхнюю полоску (один), а остальной контур освещают 11 штук.
У меня он в какой-то момент сгорел - обычный светодиод света не дает вообще - поставил в итоге на его место один из одиннадцати ...
Диоды подходящие пока не нашёл - продолжаю поиск и подбор ...

[kostik60]

Отпиленную заднюю часть (части) фонаря пока просто поставил на место и закрепил изолентой - пару месяцев - тестовый период, да и опять же - хочу найти подходящие светодиоды и перепаять - все ...

[kostik60]

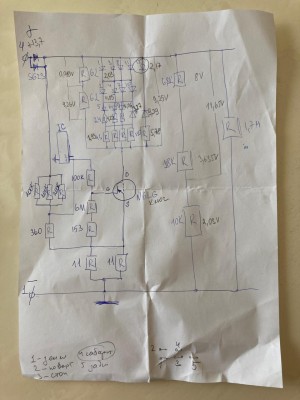

Пока разбирался нарисовал схему подключения габаритных светодиодов

[kostik60]

Если у кого есть варианты светодиодов подобного конструктива и на 2-2.2 V и которые не светятся (индикаторные) , а светят, как фонарики - напишите ...

[Akin]

Можно купить битый фонарь и оттуда вынуть.

[kostik60]

Слава, привет. Я честно пробую уже месяц купить битый снаружи фонарь )) Ты не поверишь - пака не получается - уже 10 разборок обзвонил даже ))
Да и если светодиоды так трескаются внутри (на фото видно), то какая гарантия, что в БУ фонаре не будет такой же ситуации ...
Но если у тебя получится найти - напиши, пожалуйста.

[kostik60]

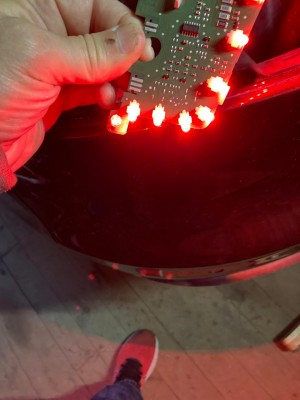

Да, ещё пару фото включенных светодиодов габарита - 12-й светотиод - угловой - для подсветки верхней полоски - заменен на обычный (индикаторный), который НЕ дает подсветку этой полосы:

[kostik60]

Допишу полный расклад по не работающему габариту ...
Вроде сначала стал работать - потом хуже и хуже и опять то горит, то нет...
В итоге ещё раз провел механическую диагностику - подключенную плату - гнул и то работало то нет - т.е. 99% где-то что-то не контачит ...
В итоге пропаяли все элементы и сейчас пока не было ни морганий ни выключений ..

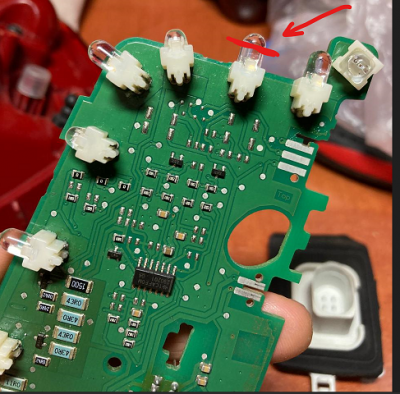

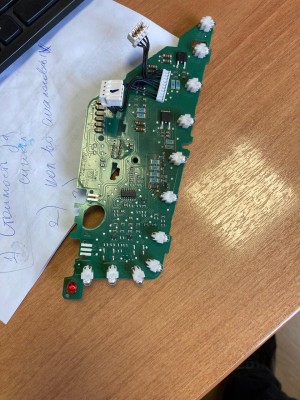

прилагаю фото с указанием всех элементов из схемы выше на самой плате - у меня при пропайке практически отвалились резисторы, отмеченные галочками - грешу в итоге, что именно кто-то из них отвалился ..

[kostik60]

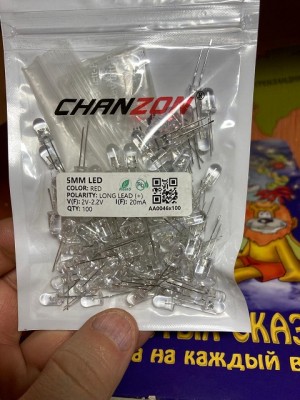

Также подобрал подходящие светодиоды - они сами чуть длиннее, поэтому диод номер 10 - единственный не влезает в свое окошко в самой фаре - его оставлять (перепаивать) либо старый - короткий, либо паять без кронштейна просто на ногах.
Ещё отличие купленных светодиодов - они исключительно направленного света - очень ярко светят, но только прямо, а родные ещё и с боков свет дают (но более рассеянный).
Но в самой фаре, если этого не знать - не заметно.
Ссылка на купленные светодиоды - https://aliexpress.ru/item/1936218827.h ... 6496083087

[kostik60]

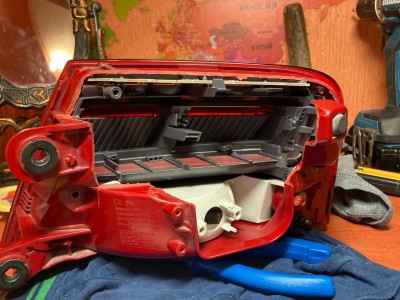

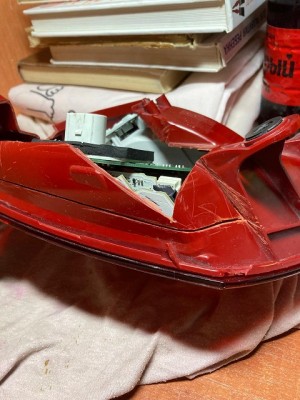

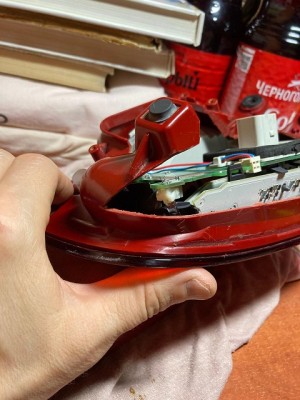

Ещё несколько фото в какой последовательности и геометрии пилить фару сзади ))
У меня отдельно выпилен ещё и разъём, но это потому, что не знал сколько и где нужно пилить - его отдельно выпиливать не нужно.

[kostik60]

Вобщем как-то так ... главное - чтобы все посадочные места и крошнейны - не трогать, а то потом подгонять по кузову ещё придется ...

[kostik60]

Сгонял в Тверь и обратно - фонарик работает - значит всё, что писал - актуально ))
