Чистка панели ММI
Всем, кто еще побаивается снять и навести порядок
Из инструмента: торкс на "20" , "15" , шлицевая отвертка, трещетка.
Из инструмента: торкс на "20" , "15" , шлицевая отвертка, трещетка.
- Вложения
-
- Снимаем с автомобиля.
Для этого вынимаем пепельницу, отворачиваем один винтик, достаем корпус пепельницы и за ним видим еще два винтика которые крепят блок климата.Отворачиваем и вынимаем блок климата. Ставим рычаг Кпп в положение "D" и приложив небольшое усилие снимаем панель ММI.
Отцепляем все разъёмы и тащим её домой на разбор.. - 2014-01-04-4719.jpg (134.99 КБ) 2623 просмотра
-

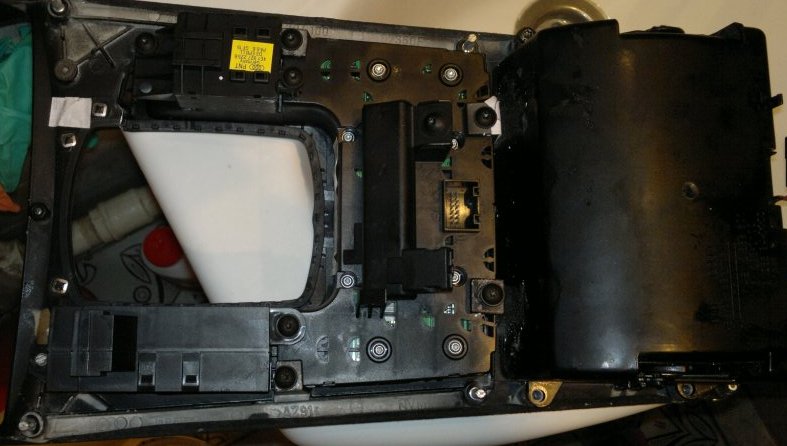

- Обратная сторона выглядит вот так.
Отворачиваем все видимые винтики. - 2014-01-03-4707.jpg (71.94 КБ) 2623 просмотра
-
- Аккуратно поддеваем головку шпильки (круглая медная шляпка), которая фиксирует блок "Кей-Лесс" и вытягиваем её.
- 2014-01-04-4718.jpg (81.67 КБ) 2623 просмотра
+79101681330
-
alewka71
- Член Клуба
- Сообщения: 1040
- Зарегистрирован: Чт дек 20, 2012 7:22 am
- Репутация: 15
- Модель: А8 1997 А8 2003
- Мотор: ACK 2.8 BFM 4.2
- Город: Богородицк
- Имя: Алексей
- Откуда: г.Богородицк
Re: Чистка панели ММI
Продолжаем разбирать..
- Вложения
-
- Вот этот штифт,, не забудем вставить его назад при сборке.
- 2014-01-04-4717.jpg (133.77 КБ) 2622 просмотра
-
- Снимаем бокс для мелочевки. Его декор легко снимается, от задней части отщёлкиваем 2 фиксатора и он голенький.
- 2014-01-04-4716.jpg (137.86 КБ) 2622 просмотра
-
- Обе крутилки снимает оттягивая вверх. Выходят легко. Если не снять верньер регулятор громкости, не удается снять печатную плату.
- 2014-01-04-4715.jpg (125.94 КБ) 2622 просмотра
+79101681330
-
alewka71
- Член Клуба
- Сообщения: 1040
- Зарегистрирован: Чт дек 20, 2012 7:22 am
- Репутация: 15
- Модель: А8 1997 А8 2003
- Мотор: ACK 2.8 BFM 4.2
- Город: Богородицк
- Имя: Алексей
- Откуда: г.Богородицк
Re: Чистка панели ММI
Далее
- Вложения
-
- Отворачиваем винтики бокса с печатной платой.
- 2014-01-03-4714.jpg (159.69 КБ) 2622 просмотра
-
- и видим вот такую картину
- 2014-01-03-4713.jpg (97.57 КБ) 2622 просмотра
-
- аккуратно поднимаем плату вверх, (при 2 снятых ручках-регуляторах)
- 2014-01-03-4712.jpg (154.52 КБ) 2622 просмотра
+79101681330
-
alewka71
- Член Клуба
- Сообщения: 1040
- Зарегистрирован: Чт дек 20, 2012 7:22 am
- Репутация: 15
- Модель: А8 1997 А8 2003
- Мотор: ACK 2.8 BFM 4.2
- Город: Богородицк
- Имя: Алексей
- Откуда: г.Богородицк
Re: Чистка панели ММI
Практически всё...
На все уходит два часа времени.
Обратно собираем все как разбирали.
На все уходит два часа времени.
Обратно собираем все как разбирали.
- Вложения
-
- Вытряхиваем кнопки из панели и разъединяем на три части
Тонкие усики пружинки поддеваем отверткой. - 2014-01-03-4711.jpg (160.55 КБ) 2621 просмотр
-
- Вот и всё . Чистим драим сушим собираем )))
- 2014-01-03-4710.jpg (155.19 КБ) 2621 просмотр
-
- Все в разобранном виде.
- 2014-01-03-4708.jpg (140.21 КБ) 2621 просмотр
+79101681330
-
shtepa
- Почетный член Клуба
- Сообщения: 11863
- Зарегистрирован: Ср сен 26, 2007 8:21 am
- Награды: 2
- Репутация: 136
- Модель: q7
- Мотор: CASA
- Город: 61 RUS
Re: Чистка панели ММI
я потерял бы половину ...
-
Сергей Ш
- Член Клуба
- Сообщения: 252
- Зарегистрирован: Сб апр 17, 2010 1:11 pm
- Награды: 1
- Репутация: 21
- Модель: A8D4
- Мотор: 3.0 TDI
- Город: Минск
- Имя: Сергей
- Откуда: Минск
- Контактная информация:
Re: Чистка панели ММI
Зачет. Давно хотел сделать, но боялся даже подступить. А очень просится.
-
Андрей_
- Член Клуба
- Сообщения: 1440
- Зарегистрирован: Пн янв 18, 2010 10:40 am
- Репутация: 28
- Модель: --------
- Мотор: --------
- Город: Минск
- Имя: Андрей
Re: Чистка панели ММI
Пару лет назад разбирал, чистил, пока чисто и все работает.
+, или не смог собрать потом
+1-
Lost
- Член Клуба
- Сообщения: 773
- Зарегистрирован: Вс ноя 30, 2008 6:32 pm
- Награды: 1
- Репутация: 28
- Модель: A8 2011
- Мотор: CDRA
- Город: Москва
- Откуда: www.audi-club.ru
Re: Чистка панели ММI
Это же не родная панель.alewka71 писал(а):Всем, кто еще побаивается снять и навести порядок
Из инструмента: торкс на "20" , "15" , шлицевая отвертка, трещетка.
при замене не встала в защиту или еще к машине не подключали?
Audi A8 D4 4.2 2011г - моя
Audi A4 Cabriolet 2003г. 2.4 Q - моя
Audi A6 Avant 1999г. 2.7BT - моя
Porsche Macan Turbo 2015. - Хорошего друга
Audi R8 5.2 2012г.
Audi R8 4.2 2008г.
Audi R8 V10 Plus 2016г. - все его же.
Audi A4 Cabriolet 2003г. 2.4 Q - моя
Audi A6 Avant 1999г. 2.7BT - моя
Porsche Macan Turbo 2015. - Хорошего друга
Audi R8 5.2 2012г.
Audi R8 4.2 2008г.
Audi R8 V10 Plus 2016г. - все его же.
-
Lexx
- Член Клуба
- Сообщения: 841
- Зарегистрирован: Вс ноя 27, 2011 6:56 pm
- Репутация: 38
- Модель: a8 2014
- Мотор: 3.0 cre
- Город: Тверь
- Имя: Алексей
Re: Чистка панели ММI
При смене панели на другую,в защиту ничего не встает...Меняйте смело.Я этих панелей переразбиралсяLost писал(а):при замене не встала в защиту или еще к машине не подключали?
,самое страшное пролитый сладкий кофе или кока кола,после которой сахар вымыть из кнопок, за раз у меня не получалось и со временем кнопки начинали залипать снова,трите лучше)AUDI-Connecting People +7 906 пять пять три шесть два семь один
-
Lexx
- Член Клуба
- Сообщения: 841
- Зарегистрирован: Вс ноя 27, 2011 6:56 pm
- Репутация: 38
- Модель: a8 2014
- Мотор: 3.0 cre
- Город: Тверь
- Имя: Алексей
Re: Чистка панели ММI
Да действительно так!И кстати не смотря на схожесть визуально,там внутри схема,кнопки,и все остальное не подойдут с до 04 года выпуска в 07год и центральная кнопка внутри с проводами до 04 года старая ,а на 07 оптическая.
AUDI-Connecting People +7 906 пять пять три шесть два семь один
-
dimutik
- Член Клуба
- Сообщения: 2234
- Зарегистрирован: Вт июн 15, 2010 8:26 pm
- Награды: 1
- Репутация: 77
- Модель: A8D3 BARABAN
- Мотор: BFM
- Город: Переславль-Залесский
- Имя: Дмитрий
Re: Чистка панели ММI
стёрлись кнопки, вот только их и поменяли..
-
vovan1801
- Сообщения: 39
- Зарегистрирован: Ср май 15, 2013 11:10 pm
- Репутация: 1
- Модель: A8W12 2006
- Мотор: BHT 6.0
- Город: Химки
- Имя: Владимир
Re: Чистка панели ММI
Спасибо за подробный отчет,все сделал ничего сложного правда не помогло .плата была в одном месте окислена я все почистил а три кнопки все равно не работают,с пульта который в заднем подлокотнике все включается.буду искать плату.
-
Vint999
- Сообщения: 87
- Зарегистрирован: Пн мар 19, 2012 9:33 am
- Репутация: 1
- Модель: А8 2006 год
- Мотор: 4,2 bvj
- Город: Москва
- Имя: Виталий
Re: Чистка панели ММI
а у меня кнопки держатся в клавиатуре с помощью железной пружинки((
