Фотоотчёт по переборке движка VDO топливного насоса

Сообщение kostik60 »

Пришла пора менять движок топливного насоса. Варианты на Exist.ru:

VAG 4D0 906 091 C Бензонасос --- --- ---
Замена производителем устаревшего артикула
VAG 4D0 298 087 B Применяемость Бензонасос электрический 13 34 808,36р.
VAG 4D0 298 087 B Применяемость Бензонасос электрический 4 3 38 503,73р.
Аналоги (заменители) для запрошенного артикула Помощь
Starke 163-044 Есть картинка Электробензонасос 21 6 1 541,05р.
ATS D609 1C Насос топливной системы 9 2 352,68р.
VDO 405-052-002-001 Z Есть картинкаПараметрыПрименяемость Насос топливный 80 3 4 551,79р.
Универсальные детали Подробнее...
Krauf 770107W Есть картинка Бензонасос электрический 24 3 1 238,40р.

Купил Starke за 1247 р. - ну не поднимается у меня рука платить за электродвигатель 4500 р. - 1000 р . - по-моему ему красная цена - нечему там стоить 4500 р.
Но вот косяк - на движке VDO есть второй маленький сосок - через который работает вся система эжекторных насосов в баке - а на Starke - нихт :(
На перёд забегая скажу что на движке Krauf - который самый дешёвый - соска походу два - на фотке видно - но уверенности что когда он приедет там их реально будет два- нет.... Поэтому сделал следующее - разобрал родной VDO и Starke - и заменил в VDO Ротор вместе со щетками .... прилагаю фотоотчёт ...
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
Аватара пользователя
DeniS-8

Ветеран Клуба
Почетный член Клуба
Сообщения: 3453
Зарегистрирован: Вт янв 29, 2008 11:13 am
Награды: 1
Репутация: 44
Модель: A-8 2010
Мотор: 4.2 Td чипованый
Город: Москва - Рига
Имя: Денис

Re: ФОТО Отчёт по ПЕРЕБОРКЕ движка VDO топливного насоса

Сообщение DeniS-8 »

а где фото? И вопрос,как ты его развольцовывал и завальцовывал?
kostik60

Ветеран Клуба
Член Клуба
Сообщения: 308
Зарегистрирован: Чт сен 18, 2008 8:30 pm
Награды: 1
Репутация: 20
Модель: A8 2010
Мотор: CDRA 4.2
Город: Апатиты
Имя: Костя
Откуда: Апатиты, Мурманская обл.
Контактная информация:

Re: ФОТО Отчёт по ПЕРЕБОРКЕ движка VDO топливного насоса

Сообщение kostik60 »

Фотки 1, 2, 3
Вложения

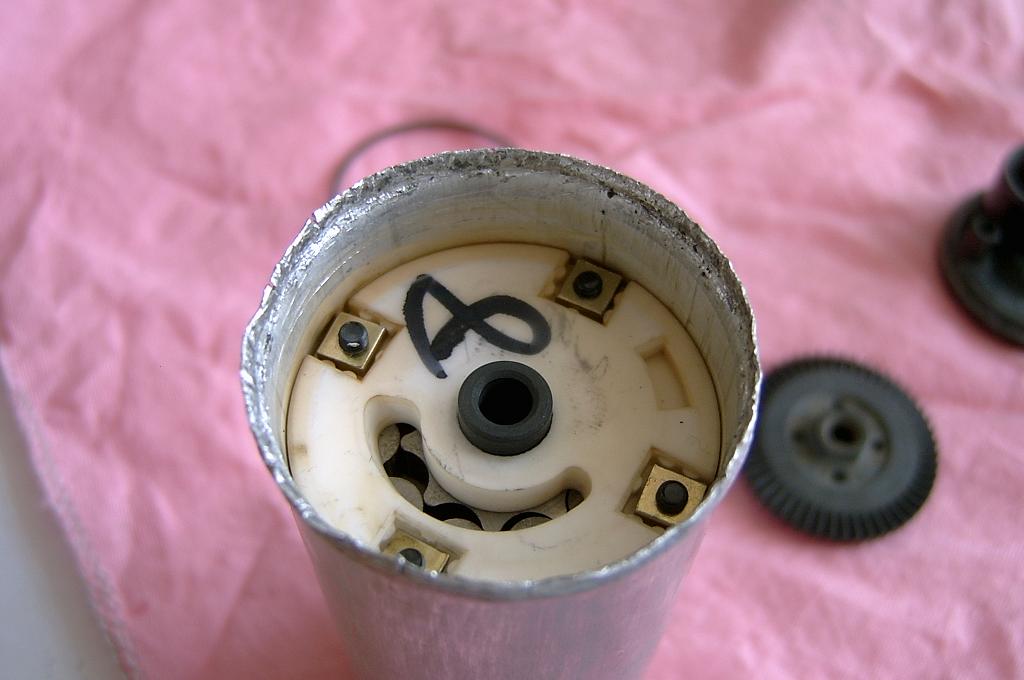

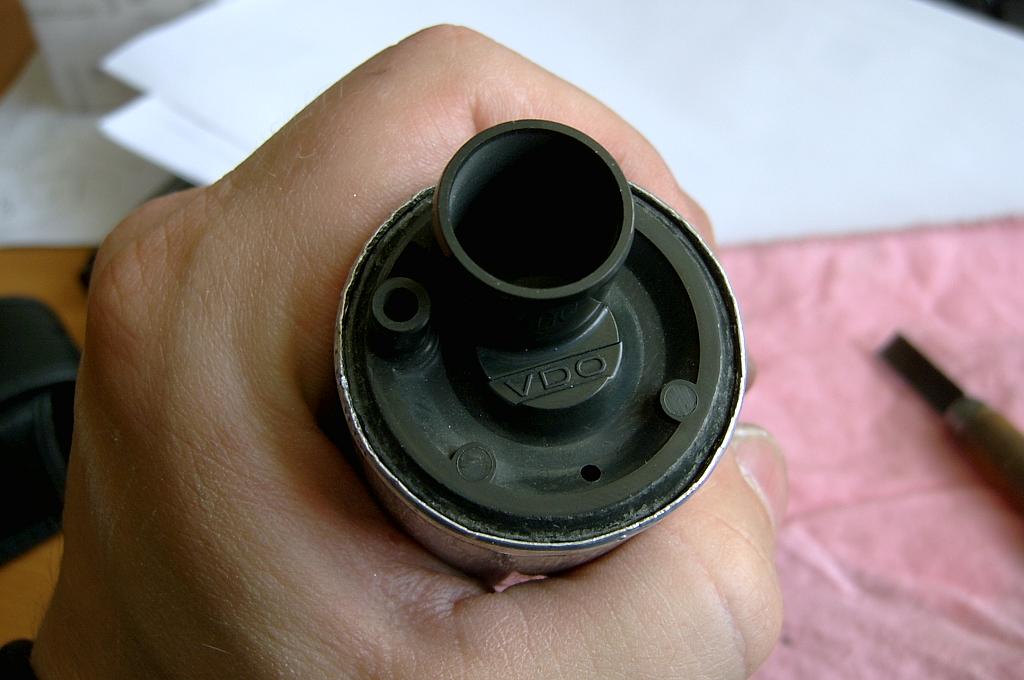

разобранный Starke со стороны соска (VDO кстати при развальцовке выглядит получше :))
разобранный Starke со стороны соска (VDO кстати при развальцовке выглядит получше :))

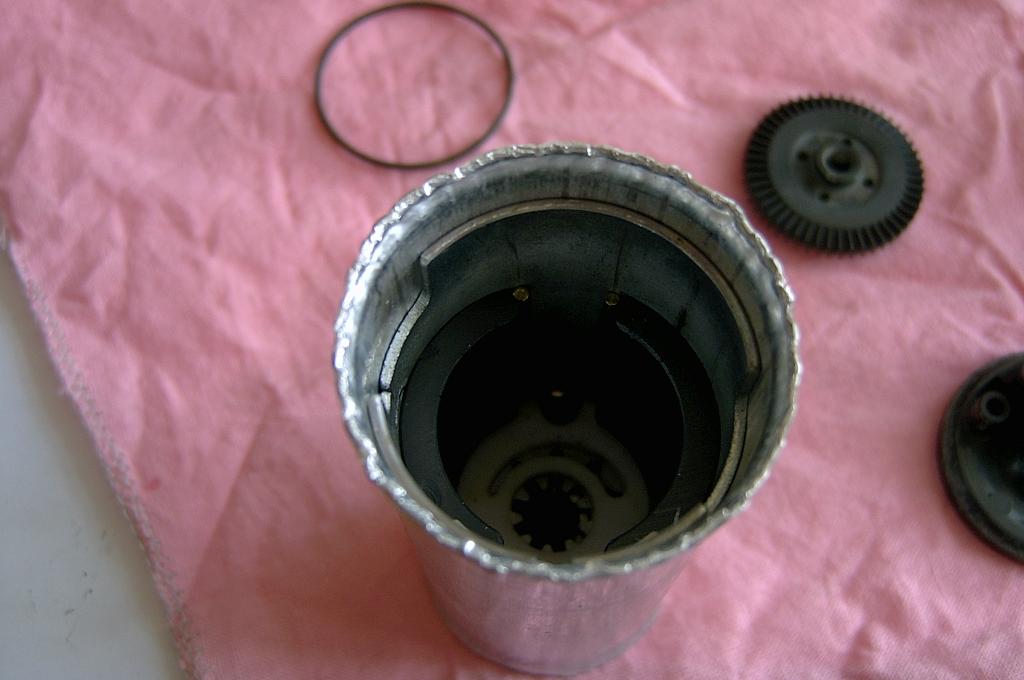

Starke со стороны движка - ротор вынут, статор на месте
Starke со стороны движка - ротор вынут, статор на месте

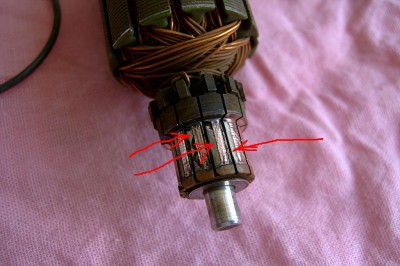

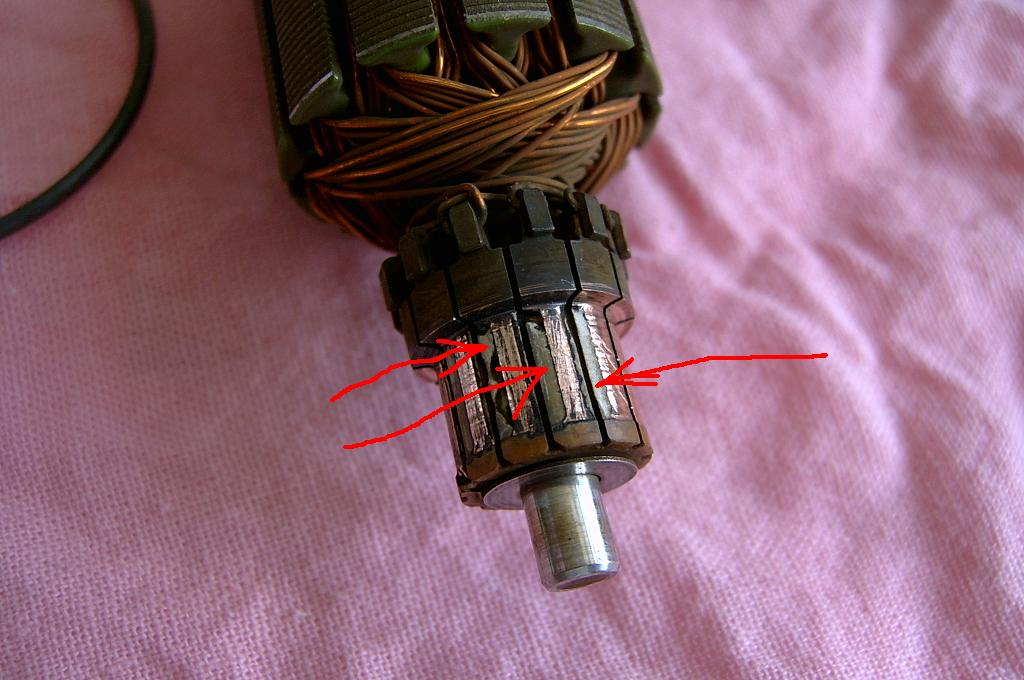

коллектор ротора умершего VDO - прикиньте етот девайс отработал до последнего и просто умер своей смертью (стрелками показана оголившаяся основа коллектора - сточился ВЕСЬ) Кстати кроме етого движок ВААЩЕ АБСОЛЮТНО пригодный к дальнейшей эксплуатации :)
коллектор ротора умершего VDO - прикиньте етот девайс отработал до последнего и просто умер своей смертью (стрелками показана оголившаяся основа коллектора - сточился ВЕСЬ) Кстати кроме етого движок ВААЩЕ АБСОЛЮТНО пригодный к дальнейшей эксплуатации :)
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
kostik60

Ветеран Клуба
Член Клуба
Сообщения: 308
Зарегистрирован: Чт сен 18, 2008 8:30 pm
Награды: 1
Репутация: 20
Модель: A8 2010
Мотор: CDRA 4.2
Город: Апатиты
Имя: Костя
Откуда: Апатиты, Мурманская обл.
Контактная информация:

Re: ФОТО Отчёт по ПЕРЕБОРКЕ движка VDO топливного насоса

Сообщение kostik60 »

фотки 4,5,6
Вложения

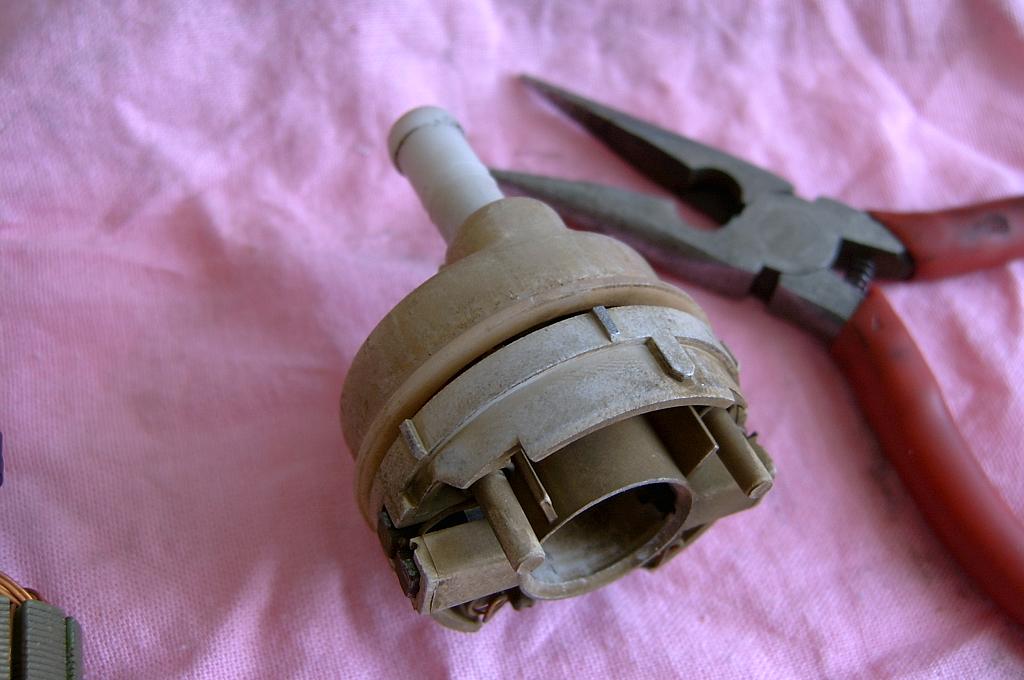

крышка движка со щетками
крышка движка со щетками
крышка с сосками VDO и его же лопасти - кстати у Starke лопасти ОТСУТСТВУЮТ ВААЩЕ
крышка с сосками VDO и его же лопасти - кстати у Starke лопасти ОТСУТСТВУЮТ ВААЩЕ
обратная сторона крышки с сосками
обратная сторона крышки с сосками
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
kostik60

Ветеран Клуба
Член Клуба
Сообщения: 308
Зарегистрирован: Чт сен 18, 2008 8:30 pm
Награды: 1
Репутация: 20
Модель: A8 2010
Мотор: CDRA 4.2
Город: Апатиты
Имя: Костя
Откуда: Апатиты, Мурманская обл.
Контактная информация:

Re: ФОТО Отчёт по ПЕРЕБОРКЕ движка VDO топливного насоса

Сообщение kostik60 »

фотки 7,8,9
Вложения

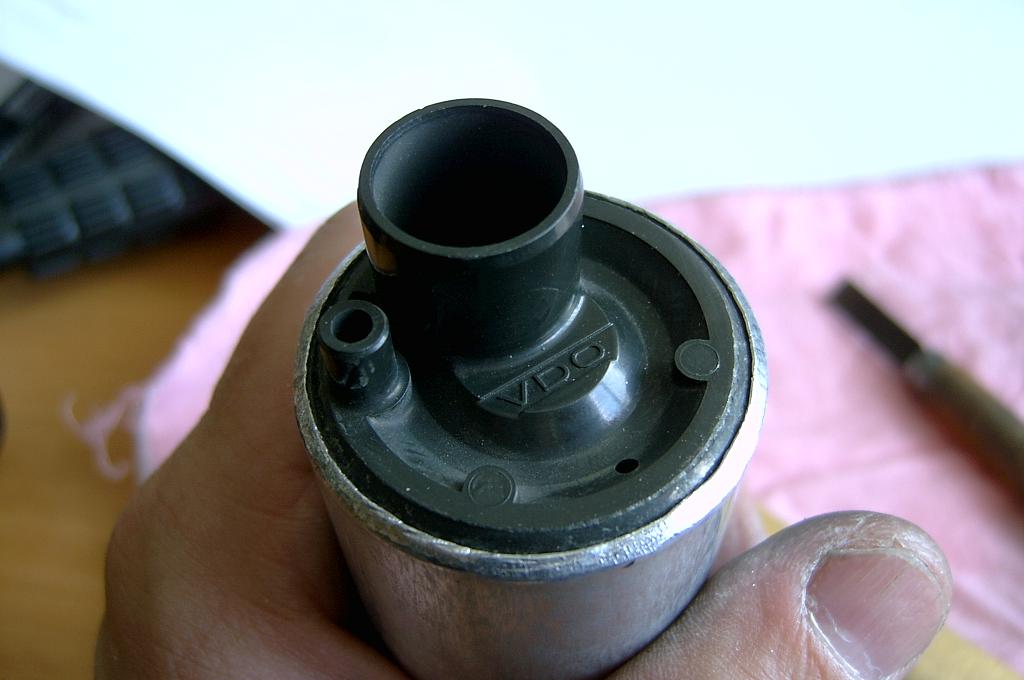

Завальцованный движок VDO с крышкой и ротором от Starke
Завальцованный движок VDO с крышкой и ротором от Starke

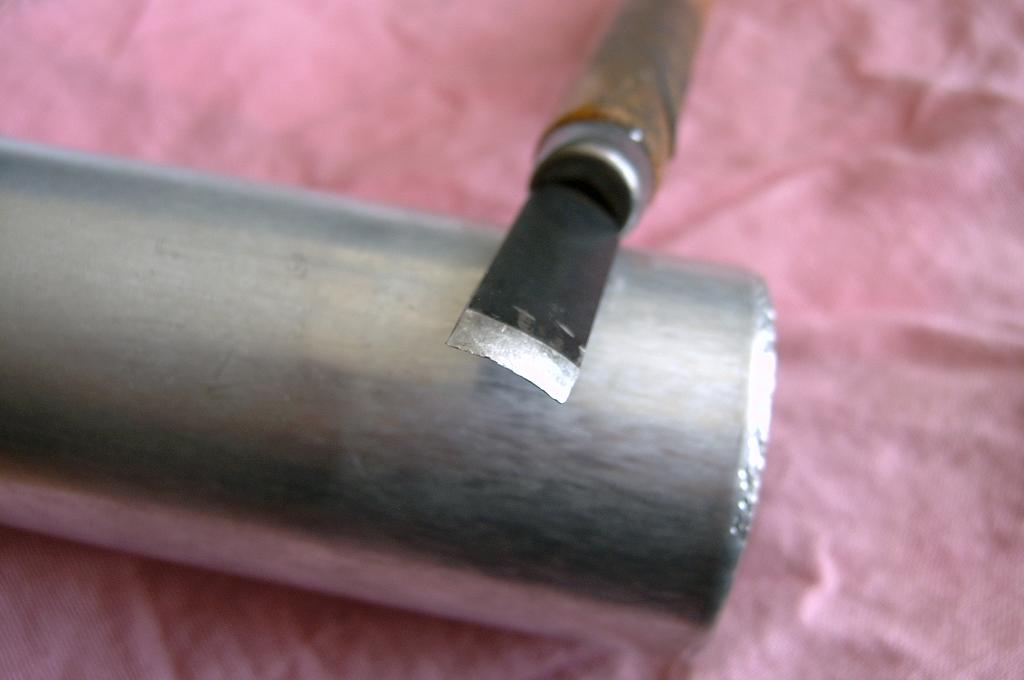

ГЛАВНОЕ - ОСНОВНОЙ ИНСТРУМЕНТ ПО РАЗВАЛЬЦОВКЕ - маленькая изогнутая стамеска по дереву - ширина жала примерно сантим
ГЛАВНОЕ - ОСНОВНОЙ ИНСТРУМЕНТ ПО РАЗВАЛЬЦОВКЕ - маленькая изогнутая стамеска по дереву - ширина жала примерно сантим

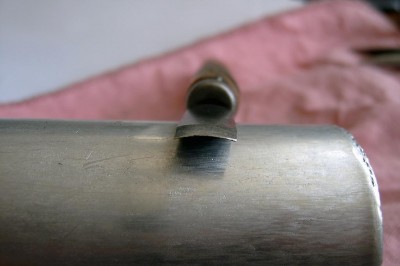

ещё ракурс
ещё ракурс
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
kostik60

Ветеран Клуба
Член Клуба
Сообщения: 308
Зарегистрирован: Чт сен 18, 2008 8:30 pm
Награды: 1
Репутация: 20
Модель: A8 2010
Мотор: CDRA 4.2
Город: Апатиты
Имя: Костя
Откуда: Апатиты, Мурманская обл.
Контактная информация:

Re: ФОТО Отчёт по ПЕРЕБОРКЕ движка VDO топливного насоса

Сообщение kostik60 »

фотки 10,11,12
Вложения

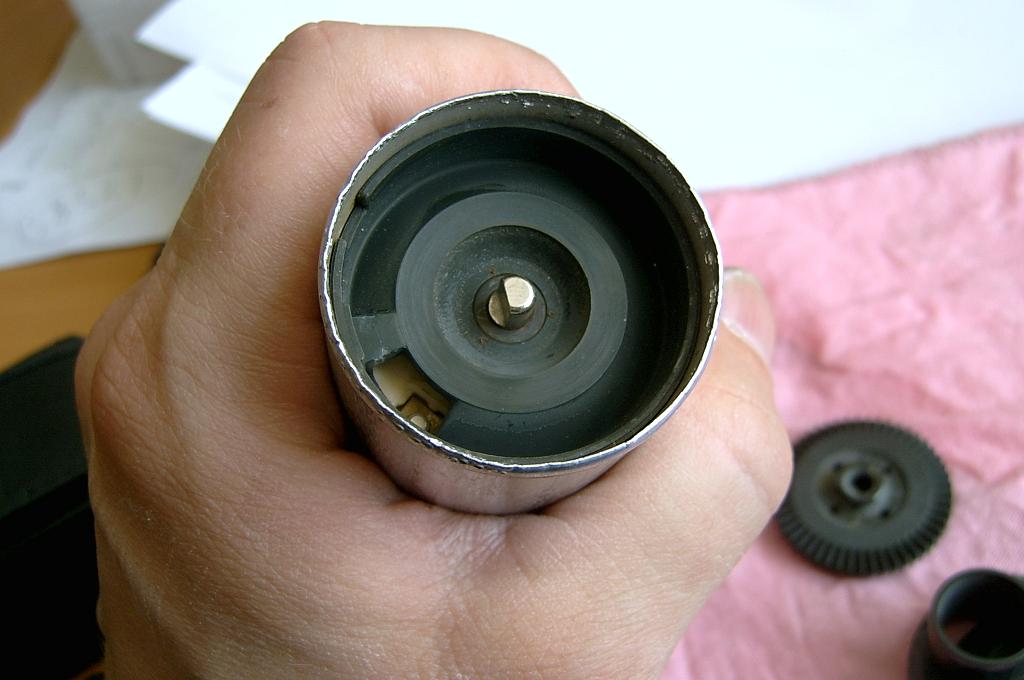

развальцованный VDO со стороны сосков - вот ета пластмасска вытаскиваться не захотела - побоялся сломать - ну и фиг с ней - наперёд забегая скажу что с этой стороны разбирать VDO - НЕ НАДО - ето я уже методом проб и ощибок ...
развальцованный VDO со стороны сосков - вот ета пластмасска вытаскиваться не захотела - побоялся сломать - ну и фиг с ней - наперёд забегая скажу что с этой стороны разбирать VDO - НЕ НАДО - ето я уже методом проб и ощибок ...

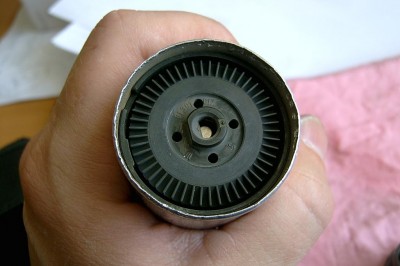

установил лопасти ...
установил лопасти ...
... и крышку обратно ...
... и крышку обратно ...
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
kostik60

Ветеран Клуба
Член Клуба
Сообщения: 308
Зарегистрирован: Чт сен 18, 2008 8:30 pm
Награды: 1
Репутация: 20
Модель: A8 2010
Мотор: CDRA 4.2
Город: Апатиты
Имя: Костя
Откуда: Апатиты, Мурманская обл.
Контактная информация:

Re: ФОТО Отчёт по ПЕРЕБОРКЕ движка VDO топливного насоса

Сообщение kostik60 »

последняя фотка ...
Вложения

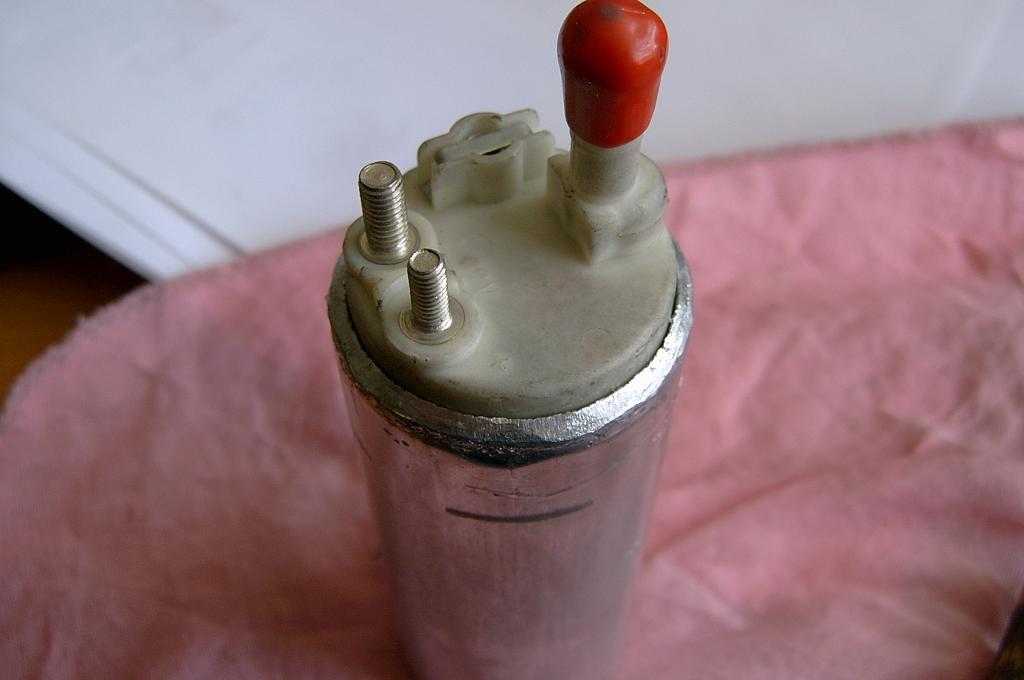

завальцевал обратно мотолком
завальцевал обратно мотолком
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
kostik60

Ветеран Клуба
Член Клуба
Сообщения: 308
Зарегистрирован: Чт сен 18, 2008 8:30 pm
Награды: 1
Репутация: 20
Модель: A8 2010
Мотор: CDRA 4.2
Город: Апатиты
Имя: Костя
Откуда: Апатиты, Мурманская обл.
Контактная информация:

Re: ФОТО Отчёт по ПЕРЕБОРКЕ движка VDO топливного насоса

Сообщение kostik60 »

САМОЕ ГЛАВНОЕ - развальцовывайте аккуратно - сначала отгибая края потихоньку стамесочкой - когда щель станет миллиметр и чуть больше берёте маленькие пасатижи - на фотках проскакивают - и уже ими аккуратненько отгибаете края дальше ...
Если сделать всё аккуратно - то аллюминий не порвется и возможно ещё раз хватит на замену ротора ....
Успехов всем ..... и ..... НЕ ПЛАТИТЕ БАБЛО ЗА ТО ЗА ЧТО ЕГО ПЛАТИТЬ НЕ НАДО !!!
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
Аватара пользователя
filosof

Ветеран Клуба
Почетный член Клуба
Сообщения: 4913
Зарегистрирован: Вс ноя 30, 2008 8:02 pm
Награды: 1
Репутация: 109
Модель: _
Мотор: _
Город: Москва
Имя: Виталик
Контактная информация:

Re: ФОТО Отчёт по ПЕРЕБОРКЕ движка VDO топливного насоса

Сообщение filosof »

в свое время,когда у меня полетел моторчик,хотел его разобрать и починить(делал так неоднократно с БМВ-шными моторчиками,сажал на сухую сварку),но поинтересовавшись на форуме,пришел к выводу,что он не разборный и купил новый.
на форуме уже ремонтировали эти моторчики,но фотоотчета не было.
спасибо за отчет ,многим пригодиться :beer:
несколько вопрососв:
завальцовывал ,так понимаю, без клея?
фото ротора Starke нет?
давление не измерял?
ходовые испытания прошел?
я в аудях не разбираюсь..поэтому и езжу на метро..
kostik60

Ветеран Клуба
Член Клуба
Сообщения: 308
Зарегистрирован: Чт сен 18, 2008 8:30 pm
Награды: 1
Репутация: 20
Модель: A8 2010
Мотор: CDRA 4.2
Город: Апатиты
Имя: Костя
Откуда: Апатиты, Мурманская обл.
Контактная информация:

Re: ФОТО Отчёт по ПЕРЕБОРКЕ движка VDO топливного насоса

Сообщение kostik60 »

Да не за что :) палюбасу не один я считаю что 5000 р за движок ... ну ООООООчень преувеличено.... про вопросы :

завальцовывал ,так понимаю, без клея? - Да. но суда по разборке обоих движков клея там НЕТ - во-первых: никаких крошек, пыли, стружки кроме аллюминия от корпуса не было, во-вторых: со стороны крышки ротора есть уплотнительное резиновое колечко прямо под завальцовкой - кстати надо аккуратно развальцовывать чтобы и его не порвать - хотя оно достаточно прочное - я ни одно не повредил - так вот если бы клей был то оно само бы не вываливалось ... :) я так думаю :)

фото ротора Starke нет? - Нет :) законопатил его уже туда - хотя от другой совсем - у VDO всё открыто и бенз тупо через движок фигачит - а у Starke - все герметично - т.е. весь ротор закрыт чем то прорезиненным ...

давление не измерял? - нет - а чем его мерить ?

ходовые испытания прошел? - включал через аккум ненадолго - работает отлично - посторонних шумов нет - завтра послезавтра воткну насос с ним на авто - хотя я думаю всё будет в поряде - я же поменял тока ротор и щетки - которые и были неисправны - других косяков не было ...
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
Аватара пользователя
Numenor

Ветеран Клуба
Почетный член Клуба
Сообщения: 3659
Зарегистрирован: Чт авг 07, 2008 8:23 am
Награды: 1
Репутация: 56
Модель: ...
Мотор: ...
Город: Питер
Имя: АлексеЙ

Re: ФОТО Отчёт по ПЕРЕБОРКЕ движка VDO топливного насоса

Сообщение Numenor »

Молодец!!! Отпиши, как проедешь 1000км 1hahdshake8 :beer:
Предельная глубина у всех разная, у каждого своя.
Аватара пользователя
vovvw

Ветеран Клуба
Почетный член Клуба
Почетный член  Клуба
Сообщения: 8429
Зарегистрирован: Ср сен 26, 2007 8:42 am
Награды: 1
Репутация: 61
Модель: I-Pace
Мотор: Permanent magnet
Город: Киров
Имя: Владимир

Re: ФОТО Отчёт по ПЕРЕБОРКЕ движка VDO топливного насоса

Сообщение vovvw »

Респект! Интересное решение
Аватара пользователя
O`Breea

Ветеран Клуба Писатель Клуба За особые заслуги
Почетный член Клуба
Почетный член  Клуба
Сообщения: 14411
Зарегистрирован: Ср окт 01, 2008 11:21 pm
Награды: 3
Репутация: 196
Модель: A8 (D2), 2002, Quattro
Мотор: AKC 3.7 (FBB)
Город: Санкт-Петербург
Имя: Константин
Откуда: Санкт-Петербург

Re: ФОТО Отчёт по ПЕРЕБОРКЕ движка VDO топливного насоса

Сообщение O`Breea »

+1 Хороший отчёт :good:
No Quattro - No Chance
Аватара пользователя
bassoid

Ветеран Клуба За особые заслуги
Почетный член Клуба
Сообщения: 2916
Зарегистрирован: Сб май 10, 2008 2:37 pm
Награды: 2
Репутация: 84
Модель: MB GLS SL C
Мотор: 350
Город: москва
Имя: Евгений
Контактная информация:

Re: ФОТО Отчёт по ПЕРЕБОРКЕ движка VDO топливного насоса

Сообщение bassoid »

респект за фото отчет! Но боюсь не просто так они денег стоят, насколько я понимаю принцип работы ротора - искры там могут быть (как минимум), чем чем это черевато объяснять не надо
Клубный Техцентр www.a8motors.pro
kostik60

Ветеран Клуба
Член Клуба
Сообщения: 308
Зарегистрирован: Чт сен 18, 2008 8:30 pm
Награды: 1
Репутация: 20
Модель: A8 2010
Мотор: CDRA 4.2
Город: Апатиты
Имя: Костя
Откуда: Апатиты, Мурманская обл.
Контактная информация:

Re: ФОТО Отчёт по ПЕРЕБОРКЕ движка VDO топливного насоса

Сообщение kostik60 »

Дык ецли они там есть ети искры - то я же ничего постороннего не ставил - все детали именно от движков бензонасосов - значит они предназначены для такой эксплуатации :)
Сегодня поставлю насос обратно ....посмотрим забурлят эжекторы или как ...
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
kostik60

Ветеран Клуба
Член Клуба
Сообщения: 308
Зарегистрирован: Чт сен 18, 2008 8:30 pm
Награды: 1
Репутация: 20
Модель: A8 2010
Мотор: CDRA 4.2
Город: Апатиты
Имя: Костя
Откуда: Апатиты, Мурманская обл.
Контактная информация:

Re: ФОТО Отчёт по ПЕРЕБОРКЕ движка VDO топливного насоса

Сообщение kostik60 »

Позавчера поставил таки насос на машинку - ижекторы БУРЛЯТЬ :) всё заработало звук хороший - практически на пустом баке всё арбайтн гут - 270 км полёт нормальный
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
Аватара пользователя
Denis A8
Сообщения: 73
Зарегистрирован: Вс мар 04, 2012 3:13 pm
Репутация: 0
Модель: A8 2001
Мотор: 4.2
Город: Тула
Имя: Денис

Re: ФОТО Отчёт по ПЕРЕБОРКЕ движка VDO топливного насоса

Сообщение Denis A8 »

Эх,заря и я полезу!А от жигулей насос туда некак,ваши предположения?
Всё ... всё ... я теперь властелин колец!)))
MavR

Ветеран Клуба
Почетный член Клуба
Сообщения: 2936
Зарегистрирован: Ср мар 10, 2010 2:33 pm
Награды: 1
Репутация: 62
Модель: Монгольский ишак
Мотор: 1/2 лс
Город: Тут недалеко
Имя: Артур Фергюсон

Re: ФОТО Отчёт по ПЕРЕБОРКЕ движка VDO топливного насоса

Сообщение MavR »

Можно! А лучше сразу малыша туда запихни производительность буде 400% :lol:
Аватара пользователя
EVGENIYB80
Сообщения: 165
Зарегистрирован: Вс мар 11, 2012 4:54 pm
Репутация: 1
Модель: A8 1995год
Мотор: AAH 2.8
Город: Чебоксары
Имя: Евгений

Re: ФОТО Отчёт по ПЕРЕБОРКЕ движка VDO топливного насоса

Сообщение EVGENIYB80 »

Я конечно новый уже взял и поставил и доволен, но на досуге запасной обязательно подготовлю! Благо старый не выкинул...
Аватара пользователя
Denis A8
Сообщения: 73
Зарегистрирован: Вс мар 04, 2012 3:13 pm
Репутация: 0
Модель: A8 2001
Мотор: 4.2
Город: Тула
Имя: Денис

Re: ФОТО Отчёт по ПЕРЕБОРКЕ движка VDO топливного насоса

Сообщение Denis A8 »

Не ну на самом то деле!На них на все смотришь,один в один!Почему бы не попробывать! 1grandmersy8
Всё ... всё ... я теперь властелин колец!)))
Аватара пользователя
Denis A8
Сообщения: 73
Зарегистрирован: Вс мар 04, 2012 3:13 pm
Репутация: 0
Модель: A8 2001
Мотор: 4.2
Город: Тула
Имя: Денис

Re: ФОТО Отчёт по ПЕРЕБОРКЕ движка VDO топливного насоса

Сообщение Denis A8 »

Скоро станет Taz 8))))) :lol:
Всё ... всё ... я теперь властелин колец!)))
Аватара пользователя
Denis A8
Сообщения: 73
Зарегистрирован: Вс мар 04, 2012 3:13 pm
Репутация: 0
Модель: A8 2001
Мотор: 4.2
Город: Тула
Имя: Денис

Re: ФОТО Отчёт по ПЕРЕБОРКЕ движка VDO топливного насоса

Сообщение Denis A8 »

Скажите а там два насоса?
Всё ... всё ... я теперь властелин колец!)))
Аватара пользователя
O`Breea

Ветеран Клуба Писатель Клуба За особые заслуги
Почетный член Клуба
Почетный член  Клуба
Сообщения: 14411
Зарегистрирован: Ср окт 01, 2008 11:21 pm
Награды: 3
Репутация: 196
Модель: A8 (D2), 2002, Quattro
Мотор: AKC 3.7 (FBB)
Город: Санкт-Петербург
Имя: Константин
Откуда: Санкт-Петербург

Re: Фотоотчёт по переборке движка VDO топливного насоса

Сообщение O`Breea »

Один, справа. FAQ в помощь.
No Quattro - No Chance
Аватара пользователя
Denis A8
Сообщения: 73
Зарегистрирован: Вс мар 04, 2012 3:13 pm
Репутация: 0
Модель: A8 2001
Мотор: 4.2
Город: Тула
Имя: Денис

Re: Фотоотчёт по переборке движка VDO топливного насоса

Сообщение Denis A8 »

Спасибо,пани!Вчера вечером совсем отсох,счас стою на приколе!Думаю какой заказать насос!Кто может дать совет какие насосы можно сразу взять и ставить но по преемлемой цене!Без переборок!
Всё ... всё ... я теперь властелин колец!)))
Аватара пользователя
O`Breea

Ветеран Клуба Писатель Клуба За особые заслуги
Почетный член Клуба
Почетный член  Клуба
Сообщения: 14411
Зарегистрирован: Ср окт 01, 2008 11:21 pm
Награды: 3
Репутация: 196
Модель: A8 (D2), 2002, Quattro
Мотор: AKC 3.7 (FBB)
Город: Санкт-Петербург
Имя: Константин
Откуда: Санкт-Петербург

Re: Фотоотчёт по переборке движка VDO топливного насоса

Сообщение O`Breea »

Есть единственый правильный номер насоса на форуме. Учимся пользоваться поиском...
No Quattro - No Chance
Ответить

Вернуться в «Топливная система»
