Система вакуума bfm
Подсоединить к трубкам вакуумметр.
-
- Член Клуба
- Сообщения: 6703
- Зарегистрирован: Пн мар 23, 2015 10:00 am
- Репутация: 101
- Модель: a8 2006
- Мотор: BBG 3.0
- Город: москва
- Имя: Иван
- Откуда: Украина.
Система вакуума bfm
Снимаете трубку заводите машину легонько прикладываете язык к трубке если притягивает значит есть и наоборот.
-
alexrae
- Член Клуба
- Сообщения: 6456
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Система вакуума bfm
Ребята, а куда идет трубка с вакуумной груши на корпусе воздухана? У меня обломана в районе правой головы-не вижу ответной части. А снять воздушный патрубок не получается, как на д2..
То что на схеме соединено в приводом правым впускного коллектора- это оно?
То что на схеме соединено в приводом правым впускного коллектора- это оно?
-
alexrae
- Член Клуба
- Сообщения: 6456
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Система вакуума bfm
Начал смотреть на второй машине. Трубка рассыпалась в руках тоже. Заменил на силикон. На нее как раз и идет трубка с клапана с передка вдоль инжекторов.
- Bruce Wayne
- Член Клуба
- Сообщения: 885
- Зарегистрирован: Ср апр 21, 2021 6:00 pm
- Репутация: 10
- Модель: A8 D3
- Мотор: BFM
- Город: Екатеринбург
- Имя: Слава
- Откуда: Урал
Система вакуума bfm
Всем привет! Обломился штуцер на неком электронном клапане под грибком. Запасной есть, но заменой хочу заняться немного позже. Груши втягиваются, на низах не тупит. После того как штуцер обломался, никаких ошибок я не увидел, изменений в работе не почувствовал. Вопрос заключается в следующем: что это за электронный клапан со штуцером и за что он отвечает в вакуумной системе? Фото прилагается. Трубку пока заглушил. Взгляните. Заранее спасибо за ответы.
- Вложения
Последний раз редактировалось Bruce Wayne Пт июн 11, 2021 10:29 pm, всего редактировалось 4 раза.
- Akin
- Президент Клуба
- Сообщения: 27406
- Зарегистрирован: Пн авг 27, 2007 2:01 am
- Репутация: 612
- Модель: ___
- Мотор: ___
- Город: Королев
- Имя: Владислав
- Откуда: Москва
Система вакуума bfm
Это клапан управления вторичным воздухом.
- Bruce Wayne
- Член Клуба
- Сообщения: 885
- Зарегистрирован: Ср апр 21, 2021 6:00 pm
- Репутация: 10
- Модель: A8 D3
- Мотор: BFM
- Город: Екатеринбург
- Имя: Слава
- Откуда: Урал
Система вакуума bfm
Akin, а как может проявляться его дефект? Не в курсе? Можно ли с этим ездить как раньше? (Недолгое время). Скоро заменю.
p.s. Вот почему примерно в то же время появились ошибки по низкой эффективности катализатора. Сейчас изучил принцип работы этой системы и все пазлы сложились. Раньше я не связывал появления этих ошибок, а теперь мне все стало понятно! Спасибо за ответ!
p.s. Вот почему примерно в то же время появились ошибки по низкой эффективности катализатора. Сейчас изучил принцип работы этой системы и все пазлы сложились. Раньше я не связывал появления этих ошибок, а теперь мне все стало понятно! Спасибо за ответ!
Последний раз редактировалось Bruce Wayne Пт июн 11, 2021 10:50 pm, всего редактировалось 2 раза.
- Akin
- Президент Клуба
- Сообщения: 27406
- Зарегистрирован: Пн авг 27, 2007 2:01 am
- Репутация: 612
- Модель: ___
- Мотор: ___
- Город: Королев
- Имя: Владислав
- Откуда: Москва
Система вакуума bfm
Ездить можно. Продувка катализаторов для экологии больше.
-
alexrae
- Член Клуба
- Сообщения: 6456
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Система вакуума bfm
Ну вот, даже в разговор не успел встрять
- Bruce Wayne
- Член Клуба
- Сообщения: 885
- Зарегистрирован: Ср апр 21, 2021 6:00 pm
- Репутация: 10
- Модель: A8 D3
- Мотор: BFM
- Город: Екатеринбург
- Имя: Слава
- Откуда: Урал
Система вакуума bfm
Akin, помимо плотного графика, еще одной причиной отлагательства замены это "сыпучее состояние" всех патрубков вакуума и проводов в этой области (в близи мотора). От постоянных перепадов температур все гофры, оплетки, фишки, начинают крошиться и становятся крайне ломкими. Пытаясь починить что-то одно, попутно можно сломать что-то другое.
Последний раз редактировалось Bruce Wayne Сб июн 12, 2021 11:23 am, всего редактировалось 1 раз.
- Bruce Wayne
- Член Клуба
- Сообщения: 885
- Зарегистрирован: Ср апр 21, 2021 6:00 pm
- Репутация: 10
- Модель: A8 D3
- Мотор: BFM
- Город: Екатеринбург
- Имя: Слава
- Откуда: Урал
Система вакуума bfm
Добрый вечер, господа! После недавнего исследования системы вакуума на своём BFM моторе, я понял что с ней что-то не так! Началось все с того, что когда я снял декоративную крышку с вакуумных груш, я увидел что они до конца не дотягиваются. Стоит чуть подтолкнуть их пальцем и уже все как надо. Пришел к выводу что где-то утечка вакуума. Прошелся по магистрали, немного заглядывая в схемы, и сначала обнаружил обломанный штуцер на электромагнитном клапане системы подачи вторичного воздуха возле грибка. Устранил путём замены клапана. Пока устранял, нашел еще одну утечку, а именно обрезанный шланг из тройника, возле левой груши, фото прилагается. Куда и для чего он предназначался пока не выяснил. Второго конца, от которого его отрезали или сняли я не обнаружил. Временно загерметизировал его чтобы не было утечки вакуума. На данный момент после проделанных манипуляций - груши стали втягиваться до конца, утечки вакуума больше нет. Но вот откуда отрезали этот шланг - тема остается к сожалению не раскрытой. Придется копать дальше.
- Вложения
Последний раз редактировалось Bruce Wayne Пн июн 14, 2021 12:08 am, всего редактировалось 8 раз.
-
alexrae
- Член Клуба
- Сообщения: 6456
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Система вакуума bfm
Вдоль левой головки как раз на тот клапан что ты заменил вроде и илет вакуум. Позже проверю
- Bruce Wayne
- Член Клуба
- Сообщения: 885
- Зарегистрирован: Ср апр 21, 2021 6:00 pm
- Репутация: 10
- Модель: A8 D3
- Мотор: BFM
- Город: Екатеринбург
- Имя: Слава
- Откуда: Урал
Система вакуума bfm

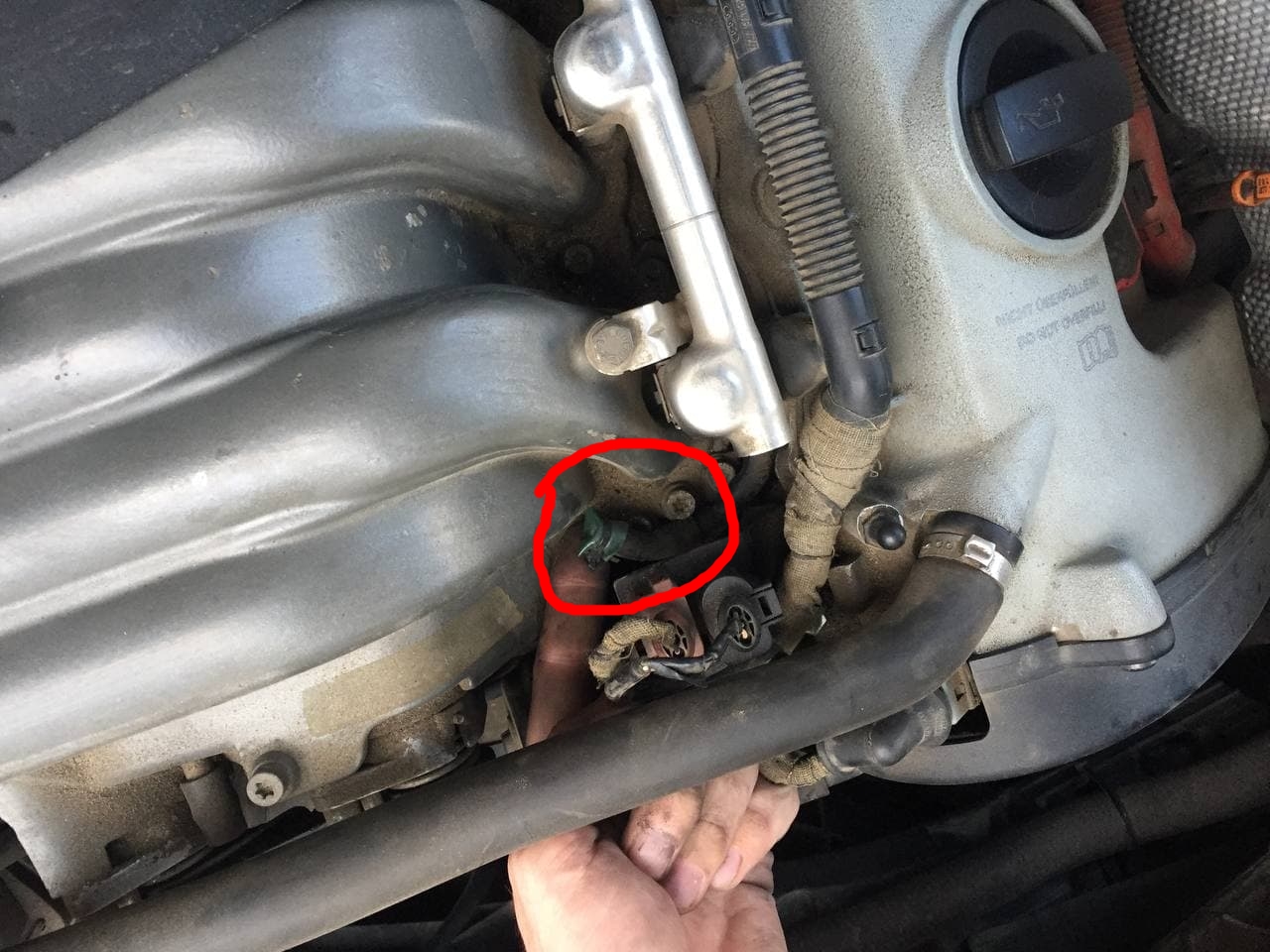

alexrae, да, все верно! Только есть одно но, там тройничек! От этого места, отмеченного на фото, шланг с вакуумом растраивается, и куда-то ещё подключается. Но шланг был обрезан и выпускал вакуум. До верха впуска (до клапана который заменил) вакуум доходит исправно. Посмотрел схему, не на пластиковый ли ресивер он должен идти? Кстати спрошу попутно, для чего в этой всей цепочке системы вакуума нужен ресивер? Ведь и без него вроде все прекрасно работает...но я в любом случае все буду делать по заводу. Просто попутный интерес.
p.s. Отметил подозреваемый тройничек на фото во вложении.
p.s. Отметил подозреваемый тройничек на фото во вложении.
Последний раз редактировалось Bruce Wayne Пн июн 14, 2021 9:17 am, всего редактировалось 3 раза.
- Akin
- Президент Клуба
- Сообщения: 27406
- Зарегистрирован: Пн авг 27, 2007 2:01 am
- Репутация: 612
- Модель: ___
- Мотор: ___
- Город: Королев
- Имя: Владислав
- Откуда: Москва
Система вакуума bfm
на него.
- Bruce Wayne
- Член Клуба
- Сообщения: 885
- Зарегистрирован: Ср апр 21, 2021 6:00 pm
- Репутация: 10
- Модель: A8 D3
- Мотор: BFM
- Город: Екатеринбург
- Имя: Слава
- Откуда: Урал
Система вакуума bfm
Akin, спасибо! Сегодня буду искать второй конец шланга (от резервуара до двигателя), возле груш его нигде нет, как он туда должен подходить, пока тоже не ясно. Поверх двигателя, сбоку, или под крышкой ГРМ...
- Bruce Wayne
- Член Клуба
- Сообщения: 885
- Зарегистрирован: Ср апр 21, 2021 6:00 pm
- Репутация: 10
- Модель: A8 D3
- Мотор: BFM
- Город: Екатеринбург
- Имя: Слава
- Откуда: Урал
Система вакуума bfm
Уважаемые форумчани, требуется ваша помощь! Кто ранее уже сталкивался с магистралями вакуумной системы, подскажите пожалуйста, как проходит шланг с вакуумом от ресивера к грушам возле коллектора? Я нащупал шланг, идущий от ресивера вакуумной системы вниз, как он проходит дальше мне уже непонятно, так как дальше я не дотягиваюсь, и без разбора чего либо, туда уже не подлезть. В продолжении предыдущего поста: не могу найти второй конец отрезанный от тройника. (Тогда по подозрениям мы посчитали что он идёт от ресивера) Заранее спасибо за информацию!
p.s. Схемы из Эльзы есть, но в них нет подробной информации о прохождении магистрали, если следовать схеме из эльзы, то шланг уходит вниз, а не в верх. Тоже не совпадает. Ранее я уже выкладывал эту схему в этой теме. (Именно по ней я и ориентируюсь)
p.s.2 На крайняк есть вариант пойти топорным способом, и напрямую взять новый шланг и протянуть к этому месту.
p.s. Схемы из Эльзы есть, но в них нет подробной информации о прохождении магистрали, если следовать схеме из эльзы, то шланг уходит вниз, а не в верх. Тоже не совпадает. Ранее я уже выкладывал эту схему в этой теме. (Именно по ней я и ориентируюсь)
p.s.2 На крайняк есть вариант пойти топорным способом, и напрямую взять новый шланг и протянуть к этому месту.
Последний раз редактировалось Bruce Wayne Ср июн 16, 2021 7:17 pm, всего редактировалось 2 раза.
-
alexrae
- Член Клуба
- Сообщения: 6456
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Система вакуума bfm
хотел сделать фотки - но там фиг что увидишь... а по тому, что вижу - трубка уходит в нишу под головкой (там же вроде и более толстая трубка на насос ЕВАП идет)- выходит где то около насоса ГУ и над компрессором проходит под лонжероном и на тройник на сами ресиверы
Последний раз редактировалось alexrae Ср июн 16, 2021 8:03 pm, всего редактировалось 1 раз.
- Bruce Wayne
- Член Клуба
- Сообщения: 885
- Зарегистрирован: Ср апр 21, 2021 6:00 pm
- Репутация: 10
- Модель: A8 D3
- Мотор: BFM
- Город: Екатеринбург
- Имя: Слава
- Откуда: Урал
Система вакуума bfm
alexrae, вот в этом месте где она уходит в нишу я и не могу ее найти...и фонариком светил, и подлезал со всех сторон. Наверное придётся демонтировать все что там рядом, и копать глубже. Если будет возможность сделать фото, то сделай его пожалуйста и нарисуй стрелочку или ткни пальцем как и куда она заходит в районе груш впускного коллектора. Спасибо за ответ!
p.s. Попутно немного пролил свет на решение проблем с датчиком касания. Скоро напишу отчёт в тему кейлесс.
p.s. Попутно немного пролил свет на решение проблем с датчиком касания. Скоро напишу отчёт в тему кейлесс.
-
alexrae
- Член Клуба
- Сообщения: 6456
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Система вакуума bfm
Просто там так все плотняком чтоттяжело даже без фоток вживую видеть. Вижу что там вроде тройничок-как на схеме... но несколько трубок рядом..- а дергать особо не хочется так как что то рассыпется. Попробую сфоткать.
А насчет датчика касания будет интересно
А насчет датчика касания будет интересно
Последний раз редактировалось alexrae Чт июн 17, 2021 6:30 am, всего редактировалось 1 раз.
- Bruce Wayne
- Член Клуба
- Сообщения: 885
- Зарегистрирован: Ср апр 21, 2021 6:00 pm
- Репутация: 10
- Модель: A8 D3
- Мотор: BFM
- Город: Екатеринбург
- Имя: Слава
- Откуда: Урал
Система вакуума bfm
alexrae, буду копать его дальше. Рано или поздно я должен найти этот конец шланга от ресивера!
- Bruce Wayne
- Член Клуба
- Сообщения: 885
- Зарегистрирован: Ср апр 21, 2021 6:00 pm
- Репутация: 10
- Модель: A8 D3
- Мотор: BFM
- Город: Екатеринбург
- Имя: Слава
- Откуда: Урал
Система вакуума bfm
Всем привет! Действовал решительно, и все таки добрался до трубки идущей от ресивера. Пришлось помучиться и снять бампер. Как и предполагалось, она была просто на просто отрезана. Попутно нашёл и другие утечки в вакуумной системе. На данный момент система вакуума полностью восстановлена. Правда трубка идущая от ресивера теперь идёт другим путём. Как она шла штатно я не знаю, и разглядеть что-то в этой паутине шлангов почти невозможно. Из других утечек, возле клапана который я заменил, была треснута резиновая трубка. Заменил на другую, по толще. Эпопея с вакуумом объявляется закрытой! Все работает четко и исправно. Всем спасибо за советы и подсказки!
