Фото отчет по замене кнопок в ручках двери
alexrae индуктивные датчики во всех ручках, ты не сразу за ручку касайся, а медленно поднеси руку, поводи рукой, оно и откроется.
Если хватать кончиками пальцами за край ручки - никогда не работало.
Если хватать кончиками пальцами за край ручки - никогда не работало.
На вкус и цвет все фломастеры разные. ¯_(ツ)_/¯
-
alexrae
- Член Клуба
- Сообщения: 6456
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Фото отчет по замене кнопок в ручках двери
Значит уже разная чувствительность... на пассажирской двери и одной задней моментально реагирует
-
volodei
- Член Клуба
- Сообщения: 3957
- Зарегистрирован: Сб апр 14, 2012 8:18 pm
- Награды: 1
- Репутация: 64
- Модель: A8/D3/Q
- Мотор: ВFM
- Город: Ростов-на-Дону
- Имя: Владимир
- Откуда: Россия
- Контактная информация:
Фото отчет по замене кнопок в ручках двери
Да знаю, спасибо, приготовил уже 2, правда ошибка по одной, но непонятно по какой.
"Ребята давайте жить дружно!" С уважением, volodei!
-
alexrae
- Член Клуба
- Сообщения: 6456
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Фото отчет по замене кнопок в ручках двери
Ребята - а ручки перед/зад взаимозаменяемы? хочу пока замена не придет поставить заднюю на водительскую дверь
-
- Член Клуба
- Сообщения: 846
- Зарегистрирован: Сб янв 28, 2017 3:56 pm
- Репутация: 32
- Модель: A8L 04/13/08/05
- Мотор: BFM/CDTA/BVN/ASE
- Город: Järvenpää/Финляндия
- Имя: Вадим
Фото отчет по замене кнопок в ручках двери
alexrae, да, но надо пластину заменить для замка, там штирь стоит ко орый надо выбить, или замок пока не устанавливать.
-
alexrae
- Член Клуба
- Сообщения: 6456
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Фото отчет по замене кнопок в ручках двери
Одна из заказанных ручек показывала увеличенное слпротивление на кнопке. С нее все равно взят светодиод на родную ручку.

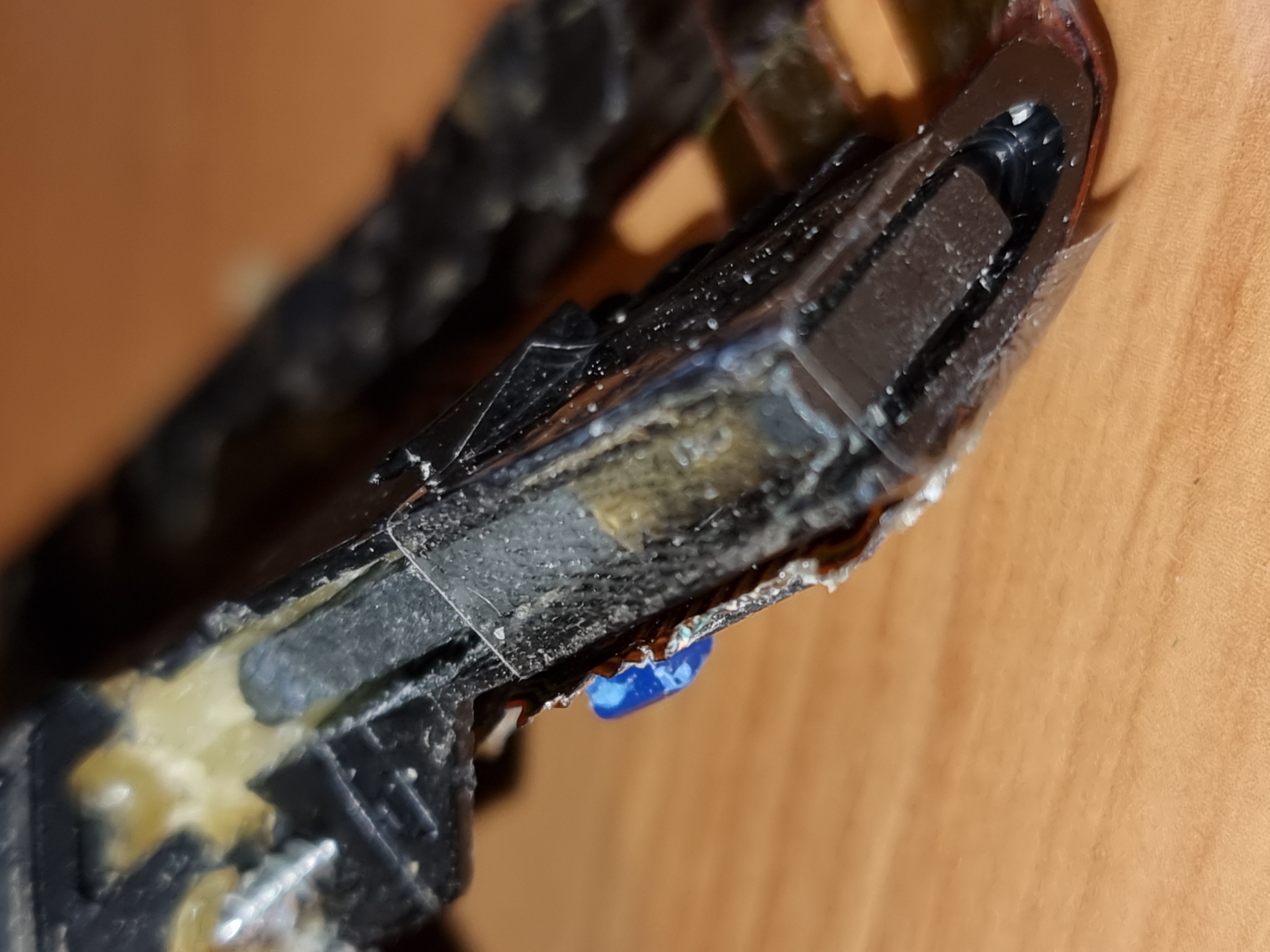

Снятие накладки закончилось ее поломкой по тонкому... недостаточно очистил/отломал крепление среднего болта. Микрик взял с одного из детских пультов-оказался немного выше родного- пришлось убрать пружинку... завтра попрлбую
Снятие накладки закончилось ее поломкой по тонкому... недостаточно очистил/отломал крепление среднего болта. Микрик взял с одного из детских пультов-оказался немного выше родного- пришлось убрать пружинку... завтра попрлбую
-
- Сообщения: 149
- Зарегистрирован: Пт мар 01, 2013 11:38 pm
- Репутация: 4
- Модель: Аudi А8 D4 2011
- Мотор: CGWA
- Город: Минск
- Имя: Руслан
Фото отчет по замене кнопок в ручках двери
Ребята, приветствую Вас …. Приобрёл себе Д3 2008 г 4,2 бенз . Авто с Кейлес , открывается машина без ключа только вторым поднятием любой ручки в верх , а закрыть могу только с ключа , не одна кнопка не работает, ошибка висит по передней пассажирской двери , на сто говорят , что если не работает одна , то и все перестают работать , но читаю форум и не понимаю , у всех хоть одна но работает, как так ? Что у меня тогда , все ручки легли ?
-
- Сообщения: 149
- Зарегистрирован: Пт мар 01, 2013 11:38 pm
- Репутация: 4
- Модель: Аudi А8 D4 2011
- Мотор: CGWA
- Город: Минск
- Имя: Руслан
Фото отчет по замене кнопок в ручках двери
Ошибка 00191 датчик касания наружной ручки двери переднего пассажира , короткое замыкание на массу …. Кто что подскажет? Первый раз с кейлесом встречаюсь …
-
alexrae
- Член Клуба
- Сообщения: 6456
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Фото отчет по замене кнопок в ручках двери
Если со второго раза открывает то по крайней мере антенны в ручках работают. Разбирать двери, смотреть провода возле фишки. Заодно и микрики прозвонить и уже по результату делать.. если надо датчики касания желать-то только менять ручку. Брюс пробовал тирануть наждачкой поверхность внутреннюю. Вроде что то заработало... у меня-нет. На днях буду провода от них откидывать, так как похоже из-за них не засыпает машина
-
- Сообщения: 7
- Зарегистрирован: Вс дек 24, 2023 1:13 am
- Репутация: 0
- Модель: Ауди а8 2008г.
- Мотор: BVJ 4.2
- Город: Москва
- Имя: Александр
Фото отчет по замене кнопок в ручках двери
Купил на разборке ручку для замены хромированной накладки. Как позже оказалось в ней не работал сенсор,кнопка работала. Поставил, но кнопка была с надорванной резинкой. Постояла она так до утра и вясадила мне аккумулятор.
Решил накладку из хрома перекинуть на свою рабочую, с ободранным хромом.
Ну и захотелось посмотреть что там внутри. Грел феном и выковыривал по кусочкам герметик.

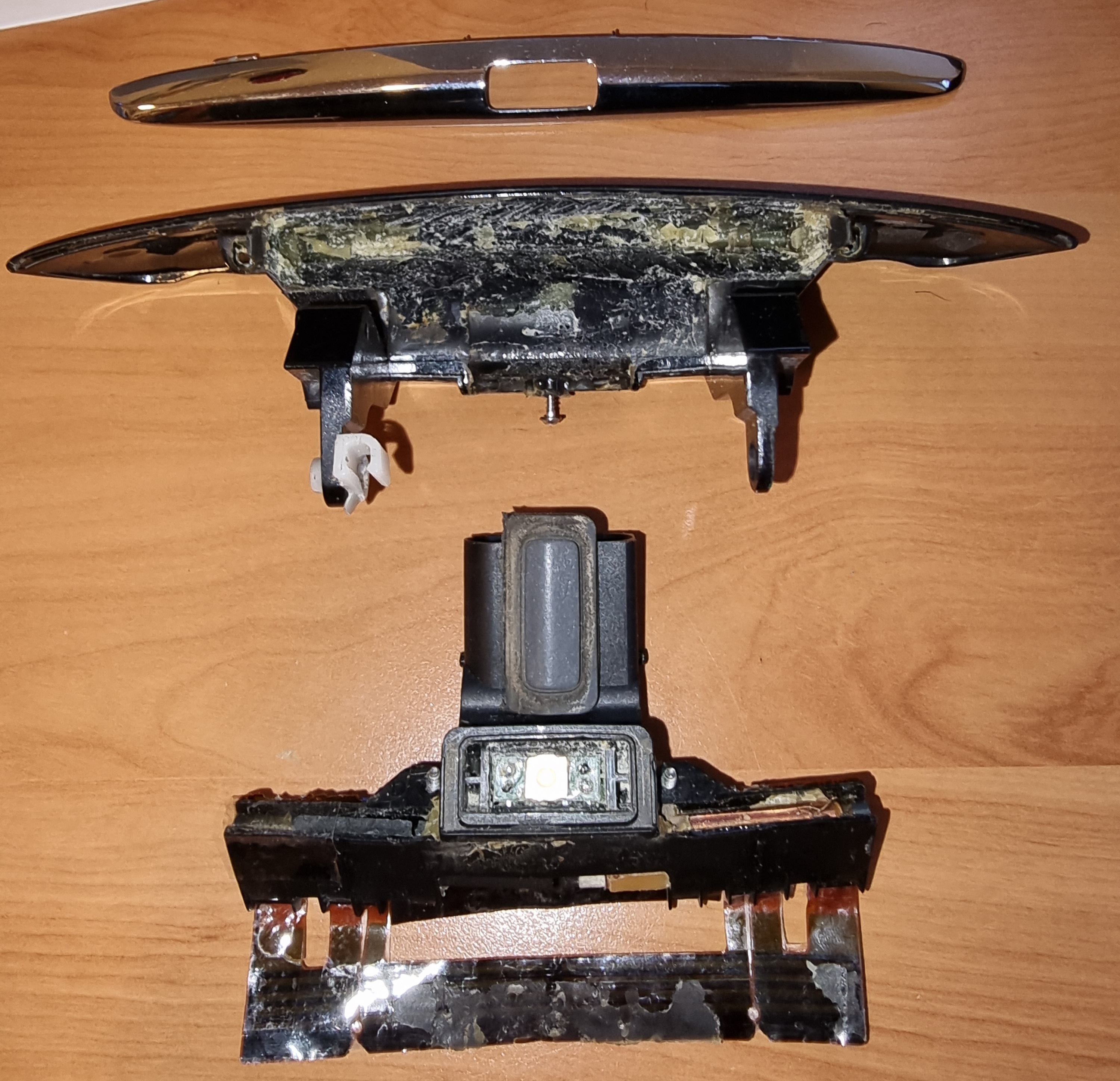

В интернете нигде не нашел что там внутри находится. Стало интересно. И вот что там я достал:
Решил накладку из хрома перекинуть на свою рабочую, с ободранным хромом.
Ну и захотелось посмотреть что там внутри. Грел феном и выковыривал по кусочкам герметик.
В интернете нигде не нашел что там внутри находится. Стало интересно. И вот что там я достал:
Последний раз редактировалось Alex1975 Вс апр 14, 2024 9:11 pm, всего редактировалось 3 раза.
-
- Член Клуба
- Сообщения: 6700
- Зарегистрирован: Пн мар 23, 2015 10:00 am
- Репутация: 101
- Модель: a8 2006
- Мотор: BBG 3.0
- Город: москва
- Имя: Иван
- Откуда: Украина.
Фото отчет по замене кнопок в ручках двери
Теперь осталось отремонтировать и собрать и самое главное чтоб заработало.
-
- Сообщения: 7
- Зарегистрирован: Вс дек 24, 2023 1:13 am
- Репутация: 0
- Модель: Ауди а8 2008г.
- Мотор: BVJ 4.2
- Город: Москва
- Имя: Александр
Фото отчет по замене кнопок в ручках двери

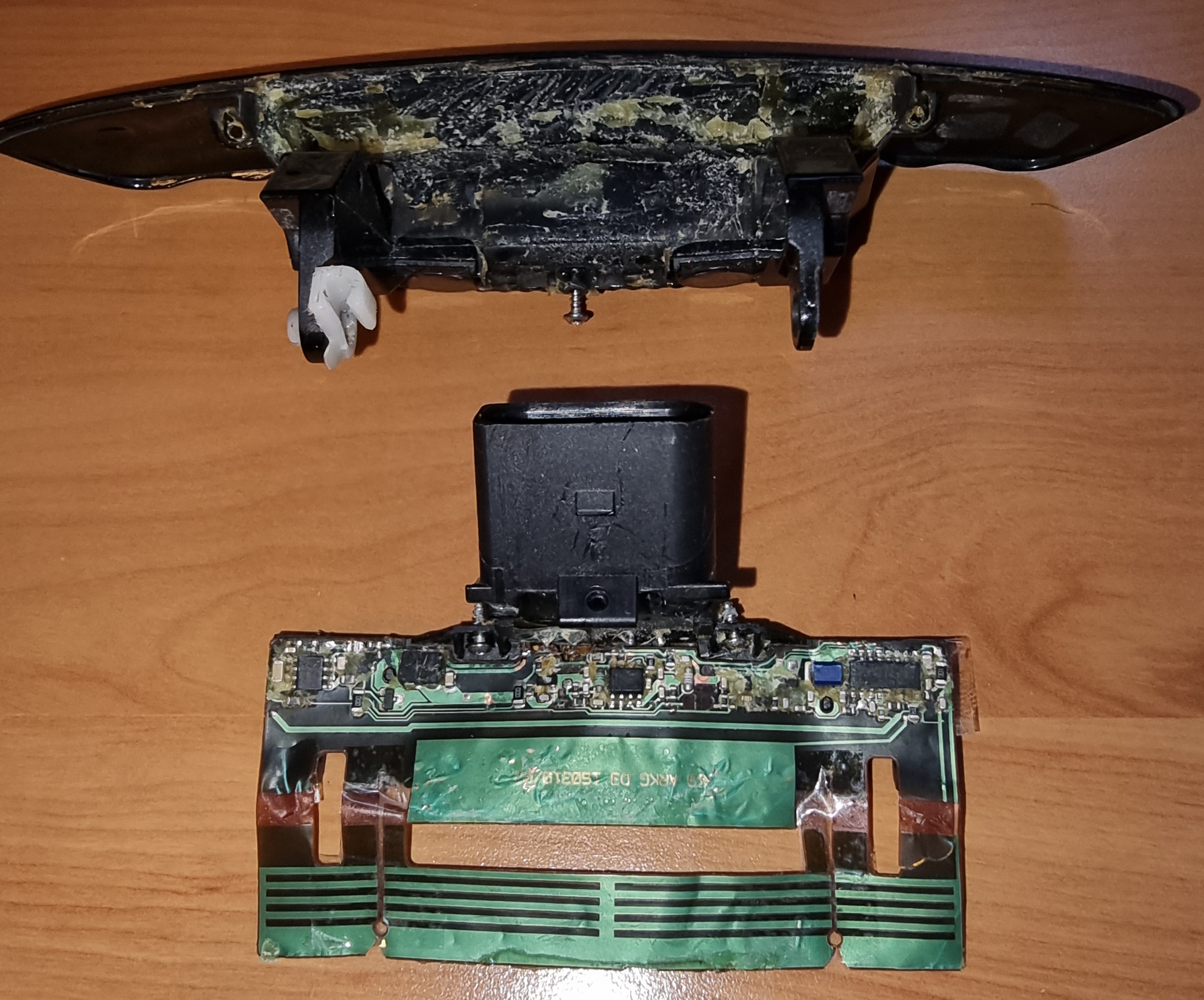

Видно и сам сенсор с электронной схемой и сама антенна намотаная на ферритовый сердечник. Внутри в районе сенсора,на плате была сырость,в кнопке была вода. На фото выглядит плата сенсора целой,но это я склеил скотчем,то что местами оторвал. Не реально,не повредив разобрать и достать это все из герметика. Хоть феном паяльной станции и размягчается герметик,но все равно хорошо держит эту фольгированную тоненькую полимерную пленку на которую нанесены проводящие дорожки. У мерседеса в ручке на текстолите собрана сенсорная часть. Там извлекается целой плата. Потом только залить по новой после восстановления.
Последний раз редактировалось Alex1975 Пн апр 15, 2024 9:16 pm, всего редактировалось 3 раза.
-
alexrae
- Член Клуба
- Сообщения: 6456
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Фото отчет по замене кнопок в ручках двери
Нормальная такая трепанация. Не думал что там еще и микросхеиы есть внутри
-
alexrae
- Член Клуба
- Сообщения: 6456
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Фото отчет по замене кнопок в ручках двери
Интересно бы тогда еще знать как это все согласовано со штекером- через что запитывается плата/какие общие провода. Кнопка звонится через 1-3 контакт. Антенна вроде звонится напрямую 4-5. Схема возвращает сигнал скорее вмего по 2 контакту. думал чтотьам внутри попроще и коньакь 2 ни с чем не связан более- но судя по всему это нн так.
Причина интереса- у меня на одной двери глючит датчик касания. Не дает иногда уснуть машинн и высаживает аккум. Я думал , что откинув контакт датчика касания в фишке двери, я его отключал от системы полностью (полагая, что в ручке 3 независимых и несвязанных устройства- кнопка/антенна/датчик касания). Но если они связаны как то- то откидывание этого провода может и не помочь
Причина интереса- у меня на одной двери глючит датчик касания. Не дает иногда уснуть машинн и высаживает аккум. Я думал , что откинув контакт датчика касания в фишке двери, я его отключал от системы полностью (полагая, что в ручке 3 независимых и несвязанных устройства- кнопка/антенна/датчик касания). Но если они связаны как то- то откидывание этого провода может и не помочь
-
alexrae
- Член Клуба
- Сообщения: 6456
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Фото отчет по замене кнопок в ручках двери
по сигнальному проводу сенсора идет и питание микросхем, получается? Странно.... я бы скорее ожидал что запитано от кнопки,
-
- Сообщения: 7
- Зарегистрирован: Вс дек 24, 2023 1:13 am
- Репутация: 0
- Модель: Ауди а8 2008г.
- Мотор: BVJ 4.2
- Город: Москва
- Имя: Александр
Фото отчет по замене кнопок в ручках двери
питание на сенсор я думаю идет всё время. Там идёт модуляция сигнала по питанию в блок доступа скорее всего. Только энергоменеджер потом,через какое то время,если не было от ручек сигнала отключает питание на них. А так в дежурном режиме питание должно приходить на сенсор. Потребление в дежурном режиме не должно быть большим. И дежурка пробуждается скорее всего при обнаружении ключа в близи ручки.
-
alexrae
- Член Клуба
- Сообщения: 6456
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Фото отчет по замене кнопок в ручках двери
Если там точно 3 контакт к схеме датчика касания не привязан и контакт 1 явлчеется землей- то, откидывая контакт 2( я сделал это с разьеие двери) можно изолировать датчик касания, если он глючит. Пока наблюдаю
Если бы питание бралось полностью с кнопки- то отсоехдинения контакта 2 может и не помочь
Если бы питание бралось полностью с кнопки- то отсоехдинения контакта 2 может и не помочь
-
- Сообщения: 7
- Зарегистрирован: Вс дек 24, 2023 1:13 am
- Репутация: 0
- Модель: Ауди а8 2008г.
- Мотор: BVJ 4.2
- Город: Москва
- Имя: Александр
Фото отчет по замене кнопок в ручках двери
Пробовал сейчас смотреть ток утечки в спящем состоянии,он 20-30ма. Когда подхожу с ключем к машине,ток сразу повышается до 50-60ма. Потом опять падает когда ключ убираю через пару минут.
-
- Сообщения: 7
- Зарегистрирован: Вс дек 24, 2023 1:13 am
- Репутация: 0
- Модель: Ауди а8 2008г.
- Мотор: BVJ 4.2
- Город: Москва
- Имя: Александр
Фото отчет по замене кнопок в ручках двери
3й контакт напрямую к кнопке идет,прозванивал тестером. Все как на рисунке. Если откинуть сенсор от 2 контакта,кнопка работать будет.
-
alexrae
- Член Клуба
- Сообщения: 6456
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Фото отчет по замене кнопок в ручках двери
20-30 ма череза какое время? Потому как для режима минут через 15-20 много.. вся машина ы спЩеммрежиме поинормальному должна брать 50ма плюс-минус.
Кнопка работает без 2 контакта знвю- не одну ручку уже восстановил. Но всегда думал что она- как и антенна- изолирована от остольного в ручке. В тут оно вон как все интереснее
Кнопка работает без 2 контакта знвю- не одну ручку уже восстановил. Но всегда думал что она- как и антенна- изолирована от остольного в ручке. В тут оно вон как все интереснее
-
- Сообщения: 7
- Зарегистрирован: Вс дек 24, 2023 1:13 am
- Репутация: 0
- Модель: Ауди а8 2008г.
- Мотор: BVJ 4.2
- Город: Москва
- Имя: Александр
Фото отчет по замене кнопок в ручках двери
50ма в спящем это много,если не подключено доп оборудования не родное. 20-30ма вот норма.
