Разбор пневмобалона. Фотоотчет.
Начала у меня спускать передняя правая пневмостойка. Но не прям чтобы сильно, но неприятно. Не найдя на разборках б/у стоек по адекватной цене, взял с лопнувшим баллоном на сто по символичной цене. Поискав на китайских интернет-магазинах запчасти на пневмостойку нашел отдельно резиновый баллон за 44$.
Решил стойку разобрать и поменять саму резину.Как это сделать до конца еще не понимаю, но с помощью форумчан надеюсь всё получится
Сначала отрезал провод и поехал на сто где мне пневмопистолетом открутили гайку штока газового амортизатора. На все про все не более 1 минуты ушло. Даже денег не стали брать
Скинув пыльник и открутив гайку вынимаем амортизатор.
Решил стойку разобрать и поменять саму резину.Как это сделать до конца еще не понимаю, но с помощью форумчан надеюсь всё получится
Сначала отрезал провод и поехал на сто где мне пневмопистолетом открутили гайку штока газового амортизатора. На все про все не более 1 минуты ушло. Даже денег не стали брать
Скинув пыльник и открутив гайку вынимаем амортизатор.
-
- Член Клуба
- Сообщения: 62
- Зарегистрирован: Пн июл 30, 2012 4:00 pm
- Репутация: 8
- Модель: Audi A8L 2007г.
- Мотор: BPK
- Город: Астана
- Имя: Евгений
Re: Разбор пневмобалона. Фотоотчет.
По всей стойке разбрызгана какая-то субстанция похожая на солидол с какими-то примесями (далее на фото увидите примеси похожие на бумагу ). Так и не понял что это. Думаю или из амортизатора или его пытались восстановить. Но на сто не знают. Говорят еще до них лежал
- Вложения
Последний раз редактировалось Tevgeniy Пн янв 19, 2015 10:07 pm, всего редактировалось 1 раз.
-
- Член Клуба
- Сообщения: 62
- Зарегистрирован: Пн июл 30, 2012 4:00 pm
- Репутация: 8
- Модель: Audi A8L 2007г.
- Мотор: BPK
- Город: Астана
- Имя: Евгений
Re: Разбор пневмобалона. Фотоотчет.
Вид сбоку со снятым штуцером. Около отверстия виден зазор. Это расстояние между верхним обжимным кольцом и литым алюминиевым стаканов в который вкручивается штуцер, ставится подушка, отбойник и другие детали (далее будет фото всех составных частей стойки)
-
- Член Клуба
- Сообщения: 62
- Зарегистрирован: Пн июл 30, 2012 4:00 pm
- Репутация: 8
- Модель: Audi A8L 2007г.
- Мотор: BPK
- Город: Астана
- Имя: Евгений
Re: Разбор пневмобалона. Фотоотчет.
Внутри стакана вкручена чашка с шестигранным отверстием.
Чтобы его выкрутить купил свечной ключ под квадратную головку одновременно с шестигранником. и край шестигранника обрезал болгаркой. Получился шестигранник с внутренним квадратным отверстием под ключ-трещетку. И чашка спокойно выкручивается
-
- Член Клуба
- Сообщения: 62
- Зарегистрирован: Пн июл 30, 2012 4:00 pm
- Репутация: 8
- Модель: Audi A8L 2007г.
- Мотор: BPK
- Город: Астана
- Имя: Евгений
Re: Разбор пневмобалона. Фотоотчет.
Хотел для удобства открутить подушку. Ключом на 41. Как ни старался не смог выкрутить. В тисках алюминий сильно не зажмешь, переходник на пистолет на такую головку не нашел. Позже перед установкой стойки буду придумывать переходник.
Пока разбирал повылетали запресованные болты. Один потерял
Последний раз редактировалось Tevgeniy Пн янв 19, 2015 9:33 pm, всего редактировалось 1 раз.
-
- Член Клуба
- Сообщения: 62
- Зарегистрирован: Пн июл 30, 2012 4:00 pm
- Репутация: 8
- Модель: Audi A8L 2007г.
- Мотор: BPK
- Город: Астана
- Имя: Евгений
Re: Разбор пневмобалона. Фотоотчет.
Теперь приступаем к самому трудному.
Чтобы добраться до верхнего кольца надо снять алюминиевую колбу со стакана. Она запрессована также как и кольца.
Берем отвертку и молоток и начинаем отгибать края по периметру забивая отвертку между колбой и стаканом.
Колба из пластичного алюминия, а вот стакан из очень хрупкого. Поэтому у меня все края обломались.
В принципе эта колба не несет на себе вертикальных нагрузок, а служит для ограничения радиального расширения резиновой подушки, а также в качестве пыльника (между колбой и стаканом резиновый уплотнитель)
Чтобы добраться до верхнего кольца надо снять алюминиевую колбу со стакана. Она запрессована также как и кольца.
Берем отвертку и молоток и начинаем отгибать края по периметру забивая отвертку между колбой и стаканом.
Колба из пластичного алюминия, а вот стакан из очень хрупкого. Поэтому у меня все края обломались.
В принципе эта колба не несет на себе вертикальных нагрузок, а служит для ограничения радиального расширения резиновой подушки, а также в качестве пыльника (между колбой и стаканом резиновый уплотнитель)
- serega86
- Член Клуба
- Сообщения: 850
- Зарегистрирован: Ср май 11, 2011 7:18 pm
- Репутация: 9
- Модель: A4 B8 2009
- Мотор: 2.0T
- Город: Югорск
- Имя: Серега
Re: Разбор пневмобалона. Фотоотчет.
Гайку опоры я вначале зубилом откручивал, иначе никак не получалось, а потом ключем...
Какую подушку взял, можешь скинуть ссылку?
Какую подушку взял, можешь скинуть ссылку?
-
- Член Клуба
- Сообщения: 62
- Зарегистрирован: Пн июл 30, 2012 4:00 pm
- Репутация: 8
- Модель: Audi A8L 2007г.
- Мотор: BPK
- Город: Астана
- Имя: Евгений
Re: Разбор пневмобалона. Фотоотчет.

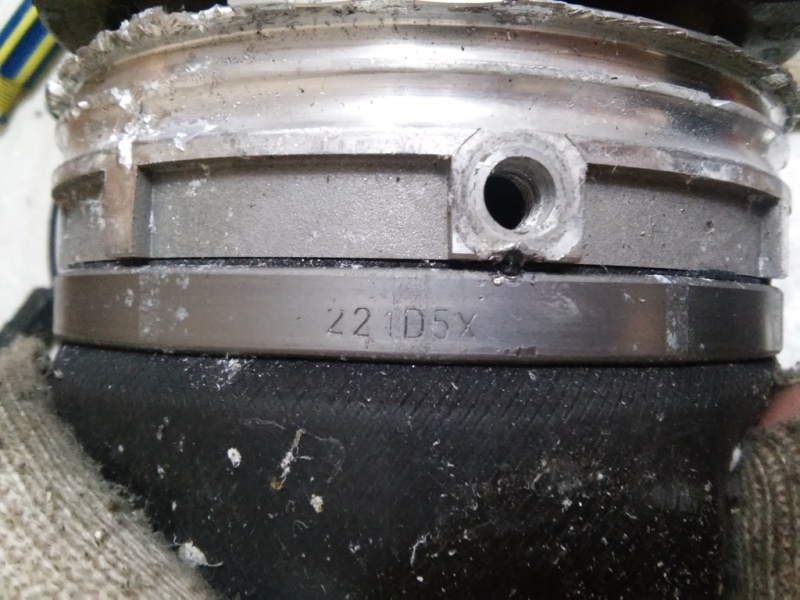

Стакан с разных ракурсов. Видно номер кольца 221D5X. Кто знает расшифровку?
Последний раз редактировалось Tevgeniy Пн янв 19, 2015 10:08 pm, всего редактировалось 1 раз.
-
- Член Клуба
- Сообщения: 62
- Зарегистрирован: Пн июл 30, 2012 4:00 pm
- Репутация: 8
- Модель: Audi A8L 2007г.
- Мотор: BPK
- Город: Астана
- Имя: Евгений
Re: Разбор пневмобалона. Фотоотчет.
Боюсь сочтут за рекламу. В личку скину.serega86 писал(а):Гайку опоры я вначале зубилом откручивал, иначе никак не получалось, а потом ключем...
Какую подушку взял, можешь скинуть ссылку?
-
- Член Клуба
- Сообщения: 62
- Зарегистрирован: Пн июл 30, 2012 4:00 pm
- Репутация: 8
- Модель: Audi A8L 2007г.
- Мотор: BPK
- Город: Астана
- Имя: Евгений
Re: Разбор пневмобалона. Фотоотчет.

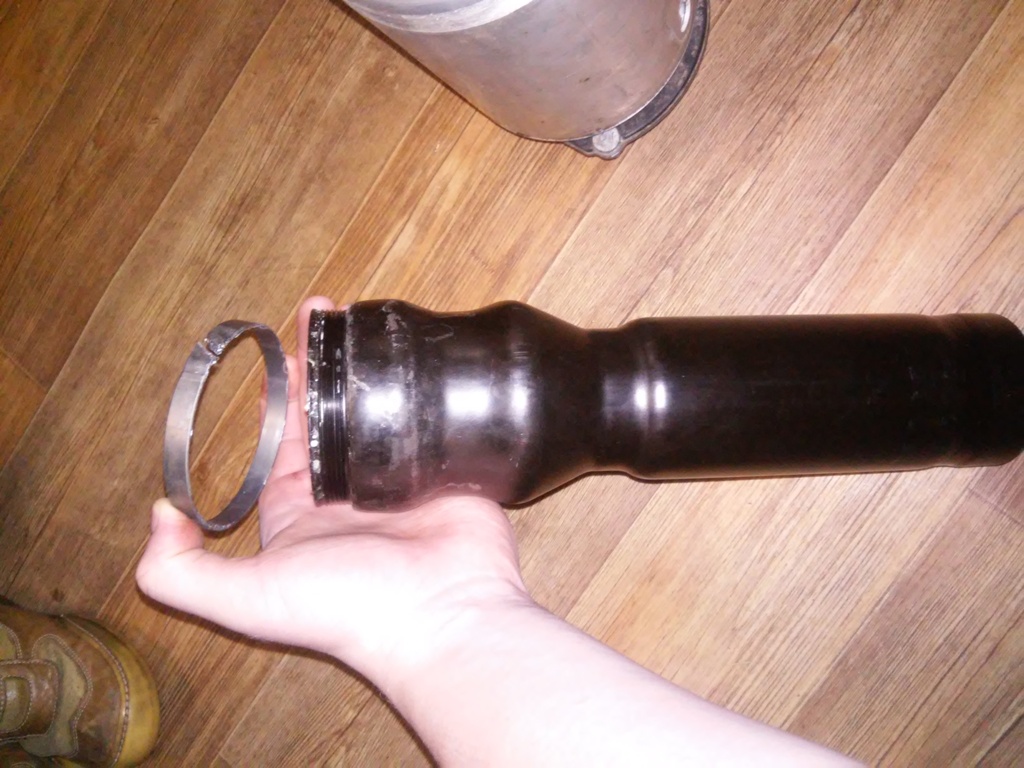

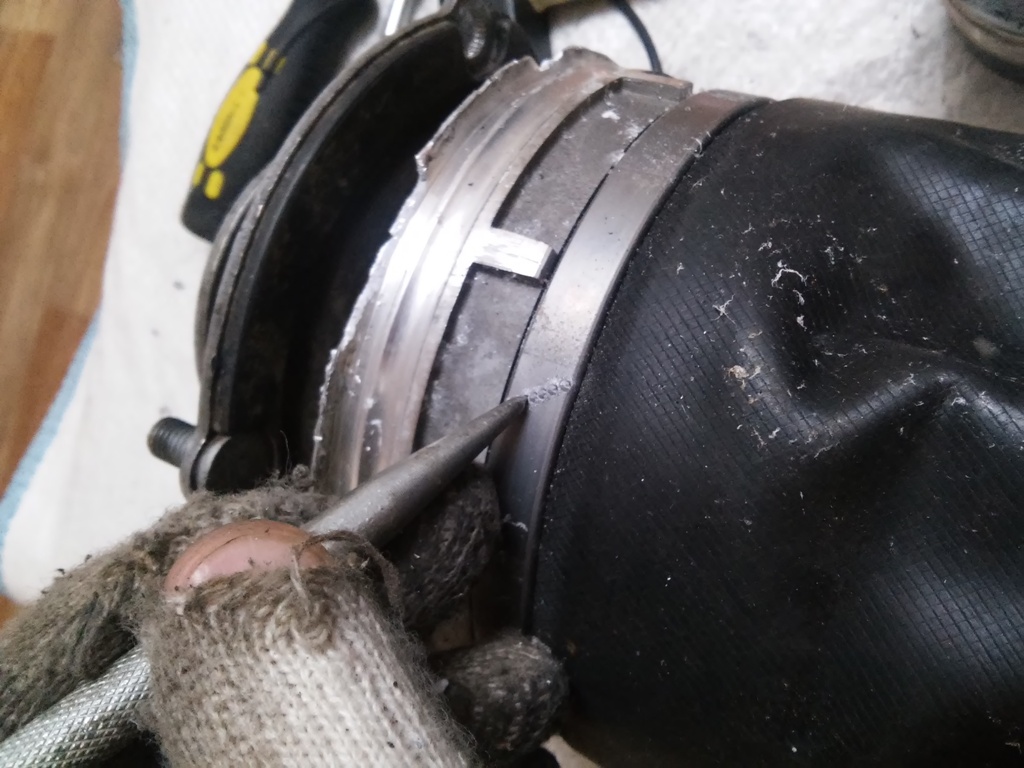

Начинаю снимать кольцо. За неимением серьезного инструмента начинаю перебивать кольцо метчиком
-
- Член Клуба
- Сообщения: 62
- Зарегистрирован: Пн июл 30, 2012 4:00 pm
- Репутация: 8
- Модель: Audi A8L 2007г.
- Мотор: BPK
- Город: Астана
- Имя: Евгений
Re: Разбор пневмобалона. Фотоотчет.
Сам стакан с разных ракурсов
-
- Член Клуба
- Сообщения: 62
- Зарегистрирован: Пн июл 30, 2012 4:00 pm
- Репутация: 8
- Модель: Audi A8L 2007г.
- Мотор: BPK
- Город: Астана
- Имя: Евгений
Re: Разбор пневмобалона. Фотоотчет.

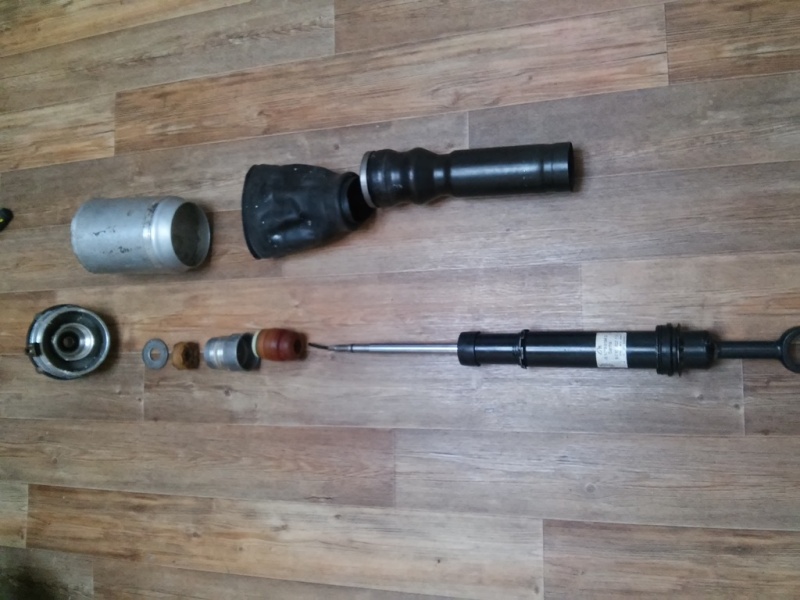

Чтобы не забыть как все собирать обратно, и может быть кому пригодится фото "в сборе"
-
- Член Клуба
- Сообщения: 62
- Зарегистрирован: Пн июл 30, 2012 4:00 pm
- Репутация: 8
- Модель: Audi A8L 2007г.
- Мотор: BPK
- Город: Астана
- Имя: Евгений
Re: Разбор пневмобалона. Фотоотчет.
На этом первая половина пути по восстановлению пневмостойки пройдена.
Если есть вопросы и советы как собрать стойку обратно прошу писать в комментариях. Особенно как поставить кольца или что-то вместо них . Заказанная подушка прибудет ориентировочно через две недели. Тогда и начну сборку с вашей помощью
Если есть вопросы и советы как собрать стойку обратно прошу писать в комментариях. Особенно как поставить кольца или что-то вместо них . Заказанная подушка прибудет ориентировочно через две недели. Тогда и начну сборку с вашей помощью
- A8osjka
- Член Клуба
- Сообщения: 673
- Зарегистрирован: Пн апр 06, 2009 5:28 pm
- Репутация: 8
- Модель: A8 2003г.
- Мотор: BFM
- Город: Беларусь,Могилев
- Имя: Алексей
- Откуда: Белоруссия
- Контактная информация:
Re: Разбор пневмобалона. Фотоотчет.
Молодчина, только еще надо бы поменять сайлентблок. чтобы было ухе вооще все оки!!!!
-
- Член Клуба
- Сообщения: 62
- Зарегистрирован: Пн июл 30, 2012 4:00 pm
- Репутация: 8
- Модель: Audi A8L 2007г.
- Мотор: BPK
- Город: Астана
- Имя: Евгений
Re: Разбор пневмобалона. Фотоотчет.
В Китае их продают но не менее 10 шт в лоте. А куда мне столько?
Я думаю сделать как kehtabp (viewtopic.php?f=185&t=13414#p282820) и под медную шайбу добавлю герметика или резинку подложу
Я думаю сделать как kehtabp (viewtopic.php?f=185&t=13414#p282820) и под медную шайбу добавлю герметика или резинку подложу
- A8osjka
- Член Клуба
- Сообщения: 673
- Зарегистрирован: Пн апр 06, 2009 5:28 pm
- Репутация: 8
- Модель: A8 2003г.
- Мотор: BFM
- Город: Беларусь,Могилев
- Имя: Алексей
- Откуда: Белоруссия
- Контактная информация:
Re: Разбор пневмобалона. Фотоотчет.
Я думаю что если все получится с ремонтом то остальные сайленты пригодились бы другим клубням, поотправлял бы им.
-
- Член Клуба
- Сообщения: 62
- Зарегистрирован: Пн июл 30, 2012 4:00 pm
- Репутация: 8
- Модель: Audi A8L 2007г.
- Мотор: BPK
- Город: Астана
- Имя: Евгений
Re: Разбор пневмобалона. Фотоотчет.
Если получится собрать чтобы резиновый баллон не пропускал, закажу у китайцев десяток сайлентов для форумчан
- _SauBeR_
- Член Клуба
- Сообщения: 1015
- Зарегистрирован: Ср апр 27, 2011 4:07 pm
- Репутация: 17
- Модель: A8 D3
- Мотор: 4.0 TDI
- Город: Минск
- Имя: Саша
- Откуда: Окалахоума
Re: Разбор пневмобалона. Фотоотчет.
Я заказал ремкомплект компрессора за недорого. Посмотрим, что приедет
http://www.ebay.com/itm/WABCO-AIR-SUSPE ... 232c023081
http://www.ebay.com/itm/WABCO-AIR-SUSPE ... 232c023081
Надо будет поменять подпись
-
- Сообщения: 41
- Зарегистрирован: Чт сен 25, 2014 7:18 pm
- Репутация: 0
- Модель: A8 2003
- Мотор: 4.2
- Город: Уфа
- Имя: Руслан
Re: Разбор пневмобалона. Фотоотчет.
как там протекает сборка стойки, а то тоже задумался поменять балоны и думаю это сделать сам
-
alexrae
- Член Клуба
- Сообщения: 6480
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Re: Разбор пневмобалона. Фотоотчет.
зашел на али - там есть уже отреставрированые стойки - можно за 230 взять часть без амортизатора (или 600 с амортизатором)... выглядят нормально, как ходят -
-
- Член Клуба
- Сообщения: 62
- Зарегистрирован: Пн июл 30, 2012 4:00 pm
- Репутация: 8
- Модель: Audi A8L 2007г.
- Мотор: BPK
- Город: Астана
- Имя: Евгений
Re: Разбор пневмобалона. Фотоотчет.
Далее сборка пневмобаллона.
-
- Член Клуба
- Сообщения: 62
- Зарегистрирован: Пн июл 30, 2012 4:00 pm
- Репутация: 8
- Модель: Audi A8L 2007г.
- Мотор: BPK
- Город: Астана
- Имя: Евгений
Re: Разбор пневмобалона. Фотоотчет.
Заказал на али отдельно резиновый баллон за 44 $
- Вложения
-
- 20150214_223112.jpg (1.16 МБ) 12571 просмотр
-
- Член Клуба
- Сообщения: 62
- Зарегистрирован: Пн июл 30, 2012 4:00 pm
- Репутация: 8
- Модель: Audi A8L 2007г.
- Мотор: BPK
- Город: Астана
- Имя: Евгений
Re: Разбор пневмобалона. Фотоотчет.
Он с двухслойной армированной полимерной сеткой. Тогда как на родном баллоне всего один слой
