Салонное зеркало
Нужна схема подключения салонного зеркала с авто-затемнением на дорестайл, 98г.
в разъеме 6 пинов
в разъеме 6 пинов
+79065761767
+79038751696
+79997450217
+79038751696
+79997450217
- Suomi
- Член Клуба
- Сообщения: 2042
- Зарегистрирован: Вт апр 20, 2010 5:11 pm
- Репутация: 50
- Модель: S8 plus (НЛО) 98
- Мотор: AKH 4.2
- Город: железногорск, курск
- Имя: Вячеслав
- Откуда: Карелия, Костомукша
Re: Салонное зеркало
+79065761767
+79038751696
+79997450217
+79038751696
+79997450217
-
alexrae
- Член Клуба
- Сообщения: 6463
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Re: Салонное зеркало
а оно отличается от рестайла? по внешнемы виду вроде то же самое.... буду дома - скину что есть...
- Suomi
- Член Клуба
- Сообщения: 2042
- Зарегистрирован: Вт апр 20, 2010 5:11 pm
- Репутация: 50
- Модель: S8 plus (НЛО) 98
- Мотор: AKH 4.2
- Город: железногорск, курск
- Имя: Вячеслав
- Откуда: Карелия, Костомукша
Re: Салонное зеркало

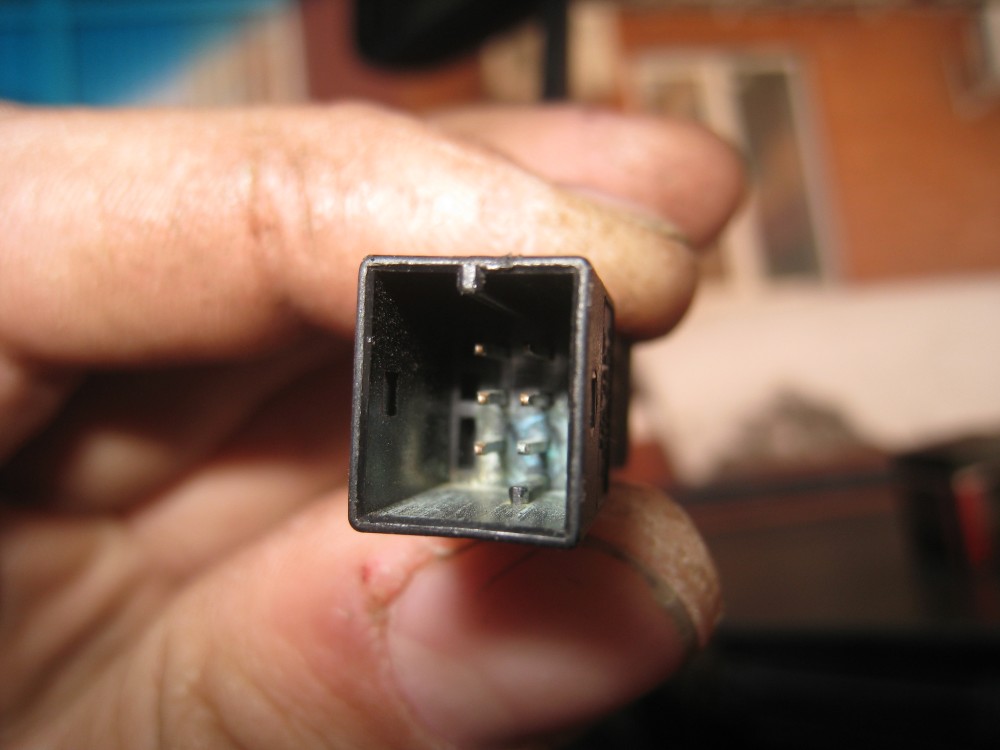

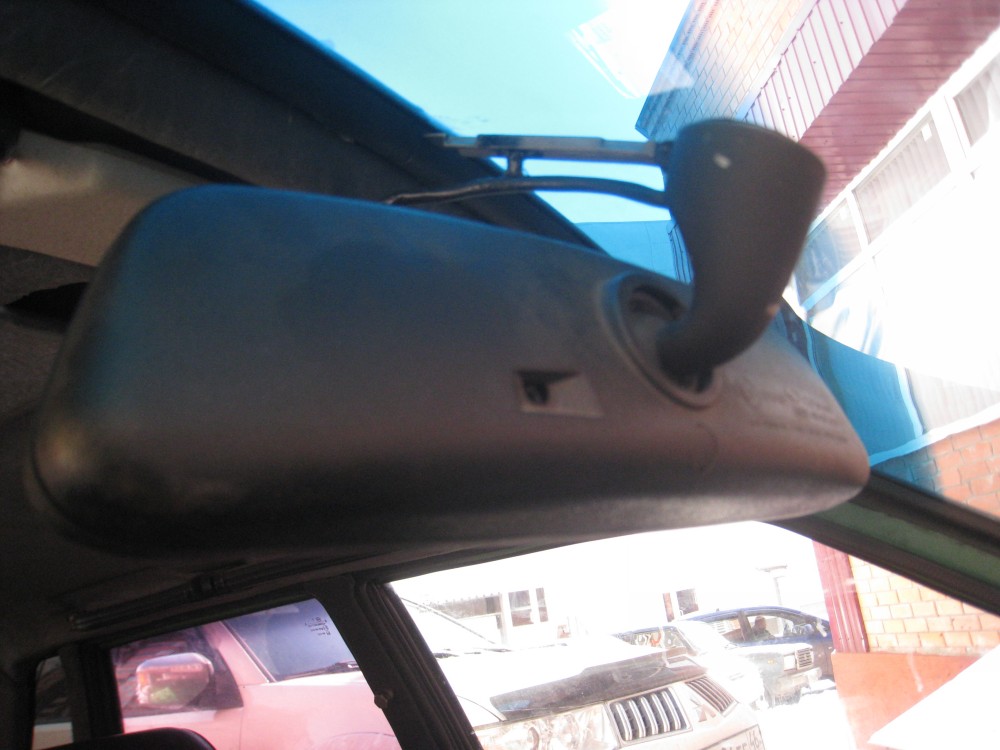

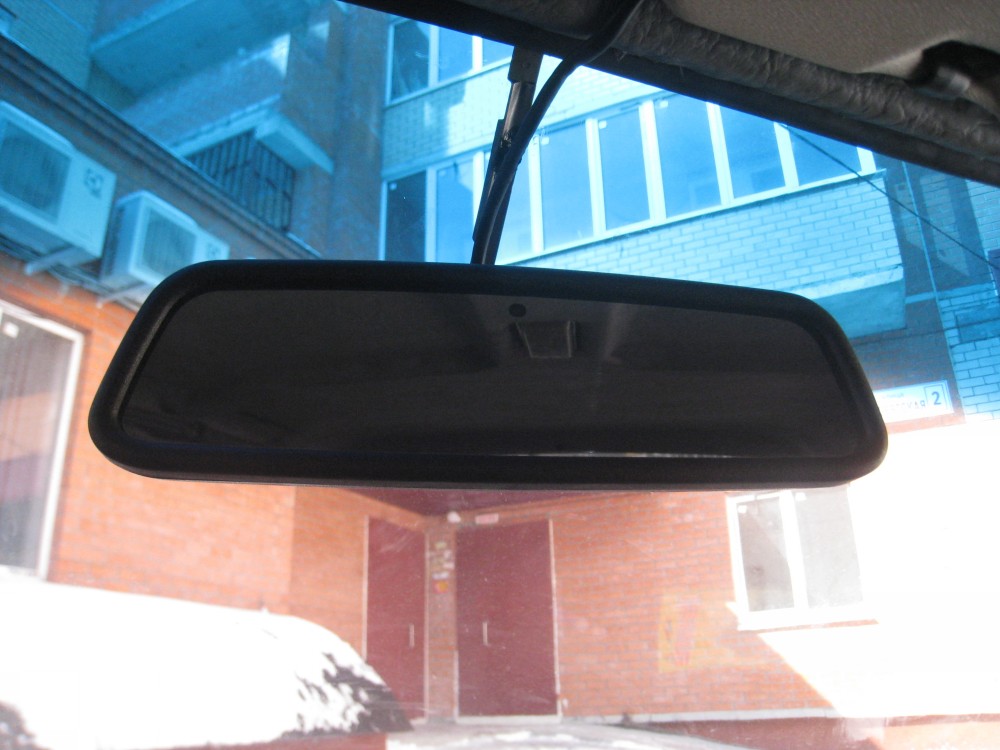

вот фото зеркала и разъема
на рестайле с подсветкой вроде
на рестайле с подсветкой вроде
- Вложения
-
- IMG_0090.jpg (132.85 КБ) 1913 просмотров
-
- IMG_0091.jpg (125.32 КБ) 1913 просмотров
-
- IMG_0097.jpg (87.77 КБ) 1913 просмотров
+79065761767
+79038751696
+79997450217
+79038751696
+79997450217
-
alexrae
- Член Клуба
- Сообщения: 6463
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Re: Салонное зеркало
проверю, что митчелл скажет
-
alexrae
- Член Клуба
- Сообщения: 6463
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Re: Салонное зеркало
программа по ремонту
-
alexrae
- Член Клуба
- Сообщения: 6463
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Re: Салонное зеркало
посмотри, надеюсь поможет
- Suomi
- Член Клуба
- Сообщения: 2042
- Зарегистрирован: Вт апр 20, 2010 5:11 pm
- Репутация: 50
- Модель: S8 plus (НЛО) 98
- Мотор: AKH 4.2
- Город: железногорск, курск
- Имя: Вячеслав
- Откуда: Карелия, Костомукша
Re: Салонное зеркало
к сожалению цвета не совпадают
у меня:
красный,
желтый,
зеленый,
сине-коричневый,
коричневый,
и коричнево-синий...
у меня:
красный,
желтый,
зеленый,
сине-коричневый,
коричневый,
и коричнево-синий...
+79065761767
+79038751696
+79997450217
+79038751696
+79997450217
-
alexrae
- Член Клуба
- Сообщения: 6463
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Re: Салонное зеркало
попробую посмотреть по другому году и по Ске(если есть)... Ты по номерам в коннекторе свои цвета можешь дать?
- Suomi
- Член Клуба
- Сообщения: 2042
- Зарегистрирован: Вт апр 20, 2010 5:11 pm
- Репутация: 50
- Модель: S8 plus (НЛО) 98
- Мотор: AKH 4.2
- Город: железногорск, курск
- Имя: Вячеслав
- Откуда: Карелия, Костомукша
Re: Салонное зеркало
как-то так
1) коричнево-синий I 4) красный
2) коричневый I 5) желтый
3) сине-коричневый I 6) зеленый
1) коричнево-синий I 4) красный
2) коричневый I 5) желтый
3) сине-коричневый I 6) зеленый
- Вложения
-
- IMG_0097.jpg (53.97 КБ) 1879 просмотров
+79065761767
+79038751696
+79997450217
+79038751696
+79997450217
-
alexrae
- Член Клуба
- Сообщения: 6463
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Re: Салонное зеркало
К сожалению, другой схемы нет - все маркировки такие же В митчеле нет Сок дорестайловых - нт поставлялись видимо в сев.америку... только с 2001 года, и там тоже такая схема как я выложил... надо в елзе смотреть (еще не поставил ). Надо у других соклубников поспрошать
-
alexrae
- Член Клуба
- Сообщения: 6463
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Re: Салонное зеркало
вообще то - если дружишь с вольтметером, то их и прозвонить недолго. Общий принцип должен быть такой же. Не исключено, что и провода в разьеме почти соответствуют схеме.
коричневый - земля
один из проводов (скорее всего кориченево-синий) - +12в при включении зажигания
один из проводов (скорее всего сине-коричневый) - +12в при включении зажигания и задней передаче
2 провода идут на зеркальные елементы - можно снять их, отсоединить соответсвущие клеммы и прозвонить
оставшийся провод - на систему подсветки....
и из-за чего проблема изначально? А8 зеркало пытаешься присоединить на С8 проводку?
коричневый - земля
один из проводов (скорее всего кориченево-синий) - +12в при включении зажигания
один из проводов (скорее всего сине-коричневый) - +12в при включении зажигания и задней передаче
2 провода идут на зеркальные елементы - можно снять их, отсоединить соответсвущие клеммы и прозвонить
оставшийся провод - на систему подсветки....
и из-за чего проблема изначально? А8 зеркало пытаешься присоединить на С8 проводку?
-
alexrae
- Член Клуба
- Сообщения: 6463
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Re: Салонное зеркало
не совсем понял комментарий...а если по теме, просто желательно знать, в чем проблема, чтобы давать правильный совет...
- Suomi
- Член Клуба
- Сообщения: 2042
- Зарегистрирован: Вт апр 20, 2010 5:11 pm
- Репутация: 50
- Модель: S8 plus (НЛО) 98
- Мотор: AKH 4.2
- Город: железногорск, курск
- Имя: Вячеслав
- Откуда: Карелия, Костомукша
Re: Салонное зеркало
так и есть, что тут плохого и смешного, там уже половина S-ки стоит еще электро-штора будетdocent020 писал(а): нет S зеркало на ВАЗ проводку
какой? если в репутации, то просто спасибо что откликнулсяalexrae писал(а):не совсем понял комментарий...
+79065761767
+79038751696
+79997450217
+79038751696
+79997450217
-
alexrae
- Член Клуба
- Сообщения: 6463
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Re: Салонное зеркало
Да я про ваз не понял думал так шутят.... Попробую поставить эльзу и там посмотреть. Я так понял, что проводка уже вырезана из ски и проверить напряжения не получится? Скорее всего можно попробовать подключить по номерам в фишке, зеркала на С и на А8 должны быть одинаковыми. Разве что уточнить, такой же разъем или нет
- Suomi
- Член Клуба
- Сообщения: 2042
- Зарегистрирован: Вт апр 20, 2010 5:11 pm
- Репутация: 50
- Модель: S8 plus (НЛО) 98
- Мотор: AKH 4.2
- Город: железногорск, курск
- Имя: Вячеслав
- Откуда: Карелия, Костомукша
Re: Салонное зеркало
нет http://www.drive2.ru/cars/lada/21099/21 ... 1935/#postalexrae писал(а):Да я про ваз не понял думал так шутят....
S-ки и нет уже, а зеркало от нееalexrae писал(а):Я так понял, что проводка уже вырезана из ски и проверить напряжения не получится?
тоже почти уверенalexrae писал(а):зеркала на С и на А8 должны быть одинаковыми.
буду ждатьalexrae писал(а):Попробую поставить эльзу и там посмотреть.
+79065761767
+79038751696
+79997450217
+79038751696
+79997450217
- NEOSoftWare
- Член Клуба
- Сообщения: 645
- Зарегистрирован: Пт май 11, 2012 1:25 am
- Репутация: 30
- Модель: A8L 2012
- Мотор: 3.0
- Город: Санкт-Петербург
- Имя: Макс
- Откуда: г.Санкт-Петербург
Re: Салонное зеркало
На рестайловом зеркале все просто, достаточно подать + 12 на розовый (светло-светло-розовый) и минус на черный, больше подключать не чего не нужно.
я брал напряжение с компьютерного блока и закрывал датчики поочередно, все работало отлично
я брал напряжение с компьютерного блока и закрывал датчики поочередно, все работало отлично
https://www.drive2.ru/r/audi/a8/521999193674351424/
- SergeZ
- Почетный член Клуба
- Сообщения: 3520
- Зарегистрирован: Пн мар 15, 2010 3:24 pm
- Репутация: 90
- Модель: A8 1999
- Мотор: AQF->AQH
- Город: Тула
- Имя: Сергей
Re: Салонное зеркало
Это будет затемнять заркало ?
-
alexrae
- Член Клуба
- Сообщения: 6463
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Re: Салонное зеркало
питания и земнли должно быть достаточно... все остальное - не подключаем:
2 провода - выход на зеркала
1 провод - +12 он концевика заднеы передачи - отключать затемнение
1 провод - от системы внутренней подсветки - думаю для того же, что и от задней передачи....
2 провода - выход на зеркала
1 провод - +12 он концевика заднеы передачи - отключать затемнение
1 провод - от системы внутренней подсветки - думаю для того же, что и от задней передачи....
- SergeZ
- Почетный член Клуба
- Сообщения: 3520
- Зарегистрирован: Пн мар 15, 2010 3:24 pm
- Репутация: 90
- Модель: A8 1999
- Мотор: AQF->AQH
- Город: Тула
- Имя: Сергей
Re: Салонное зеркало
Ага, вот как все оказывается не просто...
Мне хочется разобраться, потому что есть 2 зеркала и оба с неработающим затемнением.
Мне хочется разобраться, потому что есть 2 зеркала и оба с неработающим затемнением.
