Проза о Магнитах клапанов Климат-контроля. Фотоочет

Сообщение Dok » Вт июл 28, 2015 1:12 pm

Всем привет 1heeloi8

как и многие тут, я недавно столкнулся с проблемой климат контроля, когда в жаркую погоду из воздуховодов дует теплый воздух, и кондиционер не помогает.
Много писать не буду, не охота. Короче:

1) вычислил, что подох магнит:
- замерил сопротивление, оно равнялось 15 омам, при заводских 20, а это означает что витки магнита перемыкают между собой, и собсно при этом теряется вся мощь магнитов, и клапан уже не может перекрыть горячий антифриз, и тот поступает в салон. Приводя наши бренные тела в состояние Баньки :D
2) провел вскрытие этого магнита
- он неразборный, монолитный, очень несложной формы. Эмальпровод оказался не обгоревшим, а значит сам по себе с завода он идет некачественный, из -за чего обмотки перемыкают между собой и магнит слабнет
3)Сделал чертеж этой катушки
-четко пополам повдоль распилил ее блогарочкий и взяв штангенциркуль сделал замеры, перенес на бумагу 1pardon76
4) купил капролон и отнес токарю вместе с чертежом.
врать не буду, черновой вариант не получился, нужна точная копия заводской структуры магнита, иначе он не давит клапан. Четко получилось со второго раза 8)
5) купил Российский Эмальпровод в магазине радиодеталей
- толщину подбирали такую же, как на заводском магните. Она равна 0,3 мм
6) намотал новый эмаль провод на новую катушку
мотал шуруповертом, очень аккуратно, виток к витку. Иначе на катушку не влезет столько провода, сколько надо для 21 Ома сопротивления, а именно столько надо, чтобы повторить заводскую


7) Проверил сопротивление, оно равнялось 21 Ому 1resulyt12
8) Изолировал, припаял выводы
9) Поставил на родное место, в крышкх сделал отверстия, чтобы видно было как работают

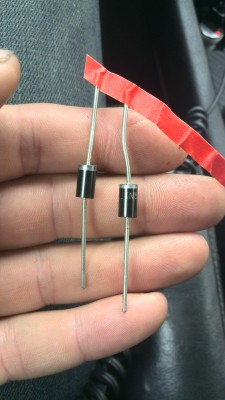

10) припаял Диоды, для защиты от обратного индуктивного импульса с катух в мозги климата.

10) езжу радуюсь, всё работает, я счастлив 1thankyou


добавлю, проще поставить б\у или новый магнит, нет проблем, я не стал этого делать по причине того, что эмали на заводских магнитах надолго не хватает. тут каждому свое, никто никого не принуждает. Я просто поделился :oops:
Последний раз редактировалось Dok Сб фев 27, 2016 8:08 am, всего редактировалось 1 раз.
жри спи жми

Аватара пользователя
АндрейS8

Мастер Клуба Писатель Клуба За особые заслуги
Почетный член Клуба
Сообщения: 11776
Зарегистрирован: Вс фев 26, 2012 6:14 pm
Награды: 3
Репутация: 151
Модель: А8 2003г. и Ауди 100Q 91г.
Мотор: 4,2 БФМ и 2,0
Город: Кострома
Имя: Андрей

Re: Проза о Магнитах клапанов Климат-контроля. Фотоочет

Сообщение АндрейS8 » Вт июл 28, 2015 1:49 pm

Ну что сказать?-Молодец!!! Теперь только чтоб служили долго и верно. 1hahdshake8 :beer:
Для успешного устранения дефекта-он(дефект)должен присутствовать.
8-910 660 75 двадцать пять.

Аватара пользователя
Dok
Член Клуба
Сообщения: 8959
Зарегистрирован: Пн апр 15, 2013 9:44 am
Репутация: 102
Модель: S8
Мотор: AQH
Город: дорог

Сообщение Dok » Вт июл 28, 2015 2:01 pm

У них вариантов нет. Спасибо))
жри спи жми

Аватара пользователя
Sukhanoff
Член Клуба
Сообщения: 165
Зарегистрирован: Вт апр 22, 2014 7:07 pm
Репутация: 2
Модель: Audi A8 99 г
Мотор: 2.8 AQD
Город: Обнинск
Имя: Иван
Откуда: Обнинск

Re: Проза о Магнитах клапанов Климат-контроля. Фотоочет

Сообщение Sukhanoff » Вт июл 28, 2015 2:17 pm

Уважуха! Своими руками это бесценно!

Аватара пользователя
Dok
Член Клуба
Сообщения: 8959
Зарегистрирован: Пн апр 15, 2013 9:44 am
Репутация: 102
Модель: S8
Мотор: AQH
Город: дорог

Re: Проза о Магнитах клапанов Климат-контроля. Фотоочет

Сообщение Dok » Вт июл 28, 2015 2:21 pm

Sukhanoff 1gimmefive8
жри спи жми

Аватара пользователя
Makkey

Ветеран Клуба
Член Клуба
Сообщения: 2201
Зарегистрирован: Пн июн 16, 2008 11:30 am
Награды: 1
Репутация: 36
Модель: A8 1999
Мотор: AQG 3.7Q
Город: Moscow
Имя: Алексей
Откуда: Moscow

Re: Проза о Магнитах клапанов Климат-контроля. Фотоочет

Сообщение Makkey » Вт июл 28, 2015 3:52 pm

Ну ты мега бизон.... надо было рейку самому замутить. :D
И смерти нет почетней той, Что ты принять готов. За кости пращуров своих.

Аватара пользователя
alewka71
Член Клуба
Сообщения: 1052
Зарегистрирован: Чт дек 20, 2012 7:22 am
Репутация: 15
Модель: А8 1997 А8 2003
Мотор: ACK 2.8 BFM 4.2
Город: Богородицк
Имя: Алексей
Откуда: г.Богородицк

Re: Проза о Магнитах клапанов Климат-контроля. Фотоочет

Сообщение alewka71 » Вт июл 28, 2015 4:06 pm

1goodpost8 :beer:
+79101681330

Аватара пользователя
alewka71
Член Клуба
Сообщения: 1052
Зарегистрирован: Чт дек 20, 2012 7:22 am
Репутация: 15
Модель: А8 1997 А8 2003
Мотор: ACK 2.8 BFM 4.2
Город: Богородицк
Имя: Алексей
Откуда: г.Богородицк

Re: Проза о Магнитах клапанов Климат-контроля. Фотоочет

Сообщение alewka71 » Вт июл 28, 2015 4:07 pm

Тут все так коротко,,, а на самом деле недели три ковырялся ))
+79101681330

Аватара пользователя
Dok
Член Клуба
Сообщения: 8959
Зарегистрирован: Пн апр 15, 2013 9:44 am
Репутация: 102
Модель: S8
Мотор: AQH
Город: дорог

Сообщение Dok » Вт июл 28, 2015 4:21 pm

Так и было Лёха))
жри спи жми

Фартовый
Почетный член Клуба
Сообщения: 516
Зарегистрирован: Вт мар 02, 2010 8:44 pm
Репутация: 25
Модель: А8 1997Г.
Мотор: 2.8 квака
Город: Долгопрудный
Имя: Максим

Re: Проза о Магнитах клапанов Климат-контроля. Фотоочет

Сообщение Фартовый » Вт июл 28, 2015 5:01 pm

Док красава!!! :beer:

Аватара пользователя
Alex_999
Член Клуба
Сообщения: 3194
Зарегистрирован: Ср дек 09, 2009 5:56 pm
Репутация: 73
Модель: А6 2004;
Мотор: BDH 2.5TDi;
Город: 32 RUS
Имя: Алексей
Откуда: Брянск 32 RUS
Контактная информация:

Re: Проза о Магнитах клапанов Климат-контроля. Фотоочет

Сообщение Alex_999 » Вт июл 28, 2015 6:13 pm

1pray78 :D ,, всё супер :beer:
Не стоит ездить быстрее,, чем летает твой ангел хранитель..

Аватара пользователя
Dok
Член Клуба
Сообщения: 8959
Зарегистрирован: Пн апр 15, 2013 9:44 am
Репутация: 102
Модель: S8
Мотор: AQH
Город: дорог

Re: Проза о Магнитах клапанов Климат-контроля. Фотоочет

Сообщение Dok » Вт июл 28, 2015 6:33 pm

:D :beer:
Россия - чемпион
жри спи жми

Аватара пользователя
АндрейS8

Мастер Клуба Писатель Клуба За особые заслуги
Почетный член Клуба
Сообщения: 11776
Зарегистрирован: Вс фев 26, 2012 6:14 pm
Награды: 3
Репутация: 151
Модель: А8 2003г. и Ауди 100Q 91г.
Мотор: 4,2 БФМ и 2,0
Город: Кострома
Имя: Андрей

Re: Проза о Магнитах клапанов Климат-контроля. Фотоочет

Сообщение АндрейS8 » Вт июл 28, 2015 6:40 pm

Док,ещё один размер не указал там,где-17/3/38,а диаметр самого бугорка не указал,глубина/высота то=2мм,а...
Для успешного устранения дефекта-он(дефект)должен присутствовать.
8-910 660 75 двадцать пять.

Аватара пользователя
Dok
Член Клуба
Сообщения: 8959
Зарегистрирован: Пн апр 15, 2013 9:44 am
Репутация: 102
Модель: S8
Мотор: AQH
Город: дорог

Re: Проза о Магнитах клапанов Климат-контроля. Фотоочет

Сообщение Dok » Вт июл 28, 2015 6:45 pm

да, точно, на старом чертеже посмотрел.
27 мм 1hahdshake8
жри спи жми

Аватара пользователя
АндрейS8

Мастер Клуба Писатель Клуба За особые заслуги
Почетный член Клуба
Сообщения: 11776
Зарегистрирован: Вс фев 26, 2012 6:14 pm
Награды: 3
Репутация: 151
Модель: А8 2003г. и Ауди 100Q 91г.
Мотор: 4,2 БФМ и 2,0
Город: Кострома
Имя: Андрей

Re: Проза о Магнитах клапанов Климат-контроля. Фотоочет

Сообщение АндрейS8 » Вт июл 28, 2015 6:51 pm

Такой же мастер ломастер поэтому и заметил.Один голова хорошо,а два -мутант. :D 1hahdshake8 :beer:
Для успешного устранения дефекта-он(дефект)должен присутствовать.
8-910 660 75 двадцать пять.

Аватара пользователя
Numenor

Ветеран Клуба
Почетный член Клуба
Сообщения: 3624
Зарегистрирован: Чт авг 07, 2008 8:23 am
Награды: 1
Репутация: 56
Модель: ...
Мотор: ...
Город: Питер
Имя: АлексеЙ

Re: Проза о Магнитах клапанов Климат-контроля. Фотоочет

Сообщение Numenor » Вт июл 28, 2015 7:02 pm

Полезный отчет, 1respeky67
Предельная глубина у всех разная, у каждого своя.

Аватара пользователя
Rober_Sable
Член Клуба
Сообщения: 194
Зарегистрирован: Вт окт 23, 2012 1:39 am
Репутация: 2
Модель: A8 1996
Мотор: wau3.7
Город: Челябинск
Имя: Алексей
Контактная информация:

Re: Проза о Магнитах клапанов Климат-контроля. Фотоочет

Сообщение Rober_Sable » Вт июл 28, 2015 7:34 pm

это где то в D2?? надо у себя оценить состояние

Аватара пользователя
bohdan
Член Клуба
Сообщения: 950
Зарегистрирован: Сб янв 30, 2010 3:40 pm
Репутация: 19
Модель: audi A8Q 95г
Мотор: ABZ 4,2 МКПП
Город: Киев
Имя: Богдан

Re: Проза о Магнитах клапанов Климат-контроля. Фотоочет

Сообщение bohdan » Ср июл 29, 2015 12:07 am

Маладцаааа!

Аватара пользователя
Dok
Член Клуба
Сообщения: 8959
Зарегистрирован: Пн апр 15, 2013 9:44 am
Репутация: 102
Модель: S8
Мотор: AQH
Город: дорог

Re: Проза о Магнитах клапанов Климат-контроля. Фотоочет

Сообщение Dok » Чт июл 30, 2015 7:53 am

отпишу.
езжу уже 3 дня. и трасса, и пробки, всё ок 1pardon76 на улице было и +8 и +28
как выставил один раз 22 градуса на климате в режиме AUTO - так больше и не лезу.
Комфортно, в меру прохладно, как и должно быть с завода 1resulyt12

прикладываю документацию к своему Эмальпроводу
Вложения
жри спи жми

Аватара пользователя
alexrae
Член Клуба
Сообщения: 3866
Зарегистрирован: Пт июн 26, 2009 8:18 pm
Репутация: 48
Модель: A8 2000,2001(2),2002
Мотор: 4.2 AKB/EDG, AUX/FUN
Город: Торонто
Имя: Алекс

Re: Проза о Магнитах клапанов Климат-контроля. Фотоочет

Сообщение alexrae » Чт июл 30, 2015 8:22 pm

Ибрагим - :good: однозначно... я думал, там важна металлическая катушка для сильного поля - оказывается - не очень
Последний раз редактировалось alexrae Чт июл 30, 2015 8:23 pm, всего редактировалось 1 раз.

Аватара пользователя
Dok
Член Клуба
Сообщения: 8959
Зарегистрирован: Пн апр 15, 2013 9:44 am
Репутация: 102
Модель: S8
Мотор: AQH
Город: дорог

Сообщение Dok » Чт июл 30, 2015 8:23 pm

Алекс, я всё ждал твоей критики, волновался.
Ибо ты разбираешься в этом лучше меня.
Спасибо за одобрение
жри спи жми

Аватара пользователя
alexrae
Член Клуба
Сообщения: 3866
Зарегистрирован: Пт июн 26, 2009 8:18 pm
Репутация: 48
Модель: A8 2000,2001(2),2002
Мотор: 4.2 AKB/EDG, AUX/FUN
Город: Торонто
Имя: Алекс

Re: Проза о Магнитах клапанов Климат-контроля. Фотоочет

Сообщение alexrae » Чт июл 30, 2015 8:54 pm

да после таких отчетов я чувствую себя девственником в парижском борделе :D

Аватара пользователя
LiubitelAUDI
Член Клуба
Сообщения: 396
Зарегистрирован: Чт сен 18, 2014 11:32 am
Репутация: 8
Модель: A8 2002
Мотор: AKF 3.3
Город: Tiraspol
Имя: Aleksandr

Re: Проза о Магнитах клапанов Климат-контроля. Фотоочет

Сообщение LiubitelAUDI » Чт июл 30, 2015 10:47 pm

АндрейS8 писал(а):Такой же мастер ломастер поэтому и заметил
Я тоже к вам хочу....в ломастеры. Когда-то перематывал катушку соленоида топливной аппаратуры на Джете 1. Делал противоугонку, и наматывал катушку что бы срабатывала на 3 вольтах, а на 10 - сгорала. долго мучился, но сделал. Так и продал машину, всё отлячно работало.
Я знаю то, что ничего не знаю. Но другие не знают и этого.

Аватара пользователя
Dok
Член Клуба
Сообщения: 8959
Зарегистрирован: Пн апр 15, 2013 9:44 am
Репутация: 102
Модель: S8
Мотор: AQH
Город: дорог

Re: Проза о Магнитах клапанов Климат-контроля. Фотоочет

Сообщение Dok » Чт июл 30, 2015 10:50 pm

Родной магнит в разрезе
Вложения
жри спи жми

Аватара пользователя
pillau39
Почетный член Клуба
Сообщения: 2688
Зарегистрирован: Пт авг 10, 2012 11:35 pm
Репутация: 57
Модель: Audi A8 2001
Мотор: AKF 3,3 TDI
Город: Калининград
Имя: Дмитрий
Откуда: Борисов

Re: Проза о Магнитах клапанов Климат-контроля. Фотоочет

Сообщение pillau39 » Чт июл 30, 2015 11:12 pm

Ибра, что ещё сказать, молодца! 1hahdshake8 :beer:
alexrae писал(а): чувствую себя девственником в парижском борделе
:D
Гараж - мой дом второй!
(Хотя жена утверждает обратное!)

Ответить

Вернуться в «Климат-контроль»
