подшипники в помпе Webasto

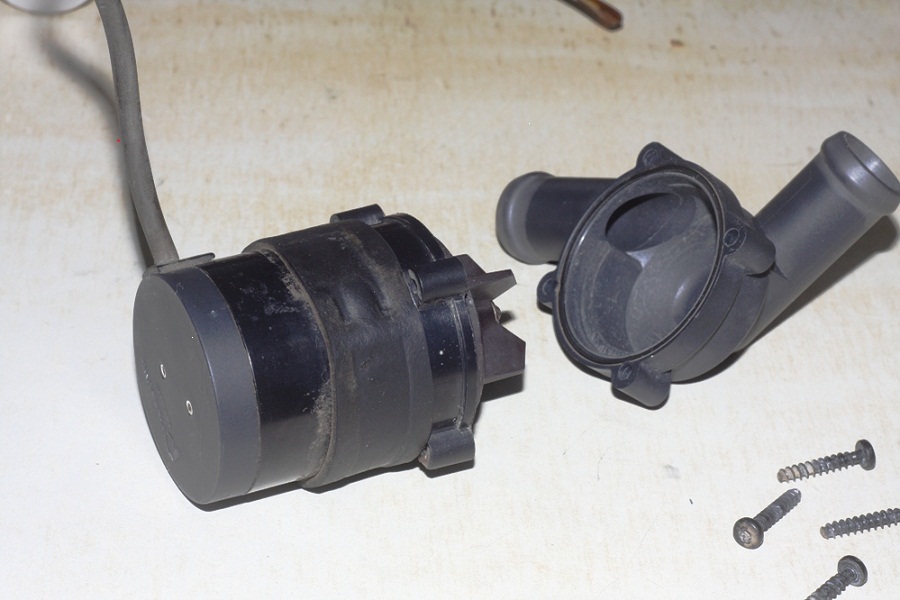

добрался таки .. раскрутил четыре винта , сразу потерял фигурную шайбу, фиксирующую крыльчатку на валу, снял саму крыльчатку и все... разбирать больше нечего. Подшипников, о которых столько говорили большевики, не оказалось вовсе. Только малюсенькая втулка, указанная стрелкой. В крыльчатке запаяны магниты. Насосик выл при работе, что и послужило причиной его отключения. Может меняется крыльчатка? или малюсенькая втулочка?
-
a8s8
- Почетный член Клуба
- Сообщения: 10459
- Зарегистрирован: Сб июн 21, 2008 12:28 am
- Награды: 3
- Репутация: 135
- Модель: VW Polo V
- Мотор: 1,6
- Город: Столица Москвы
- Имя: Игорь
- Откуда: Приднестровье, Тирасполь
- Контактная информация:
Re: подшипники в помпе Webasto
Вадим Николаевич!
Что же это такое творится? Ты что там с Авоськой-то делаешь?!
Ты решил к зиме подготовиться и разобрал ВЕБАСТО?
Что же это такое творится? Ты что там с Авоськой-то делаешь?!
Ты решил к зиме подготовиться и разобрал ВЕБАСТО?
Лучше Ауди - может быть только Ауди!
-
dmc
- Почетный член Клуба
- Сообщения: 5382
- Зарегистрирован: Ср фев 13, 2008 9:42 am
- Награды: 1
- Репутация: 72
- Модель: ....
- Мотор: ....
- Город: ....
- Откуда: Россия
- Контактная информация:
Re: подшипники в помпе Webasto
Вадим, ты наверно заблуждаешся, на счет отсутствия подшипников. Ты пробовал подключить моторчик без крыльчатки? Мне кажется, звук не пропадет. Гудят подшипники мотора, который ты не разбирал. Попробуй "припахать" ремонтников стартеров-генераторов или электриков, по обычным электродвигателям, они разберут наверняка.
-
shtepa
- Почетный член Клуба
- Сообщения: 11866
- Зарегистрирован: Ср сен 26, 2007 8:21 am
- Награды: 2
- Репутация: 136
- Модель: q7
- Мотор: CASA
- Город: 61 RUS
Re: подшипники в помпе Webasto
Слава, дык крыльчатка и есть моторчик , вернее, его движущая часть , все плавает в охлаждающей жидкости и ей же смазывается.
Вал неподвижен, на валу крутится крыльчатка с магнитами.

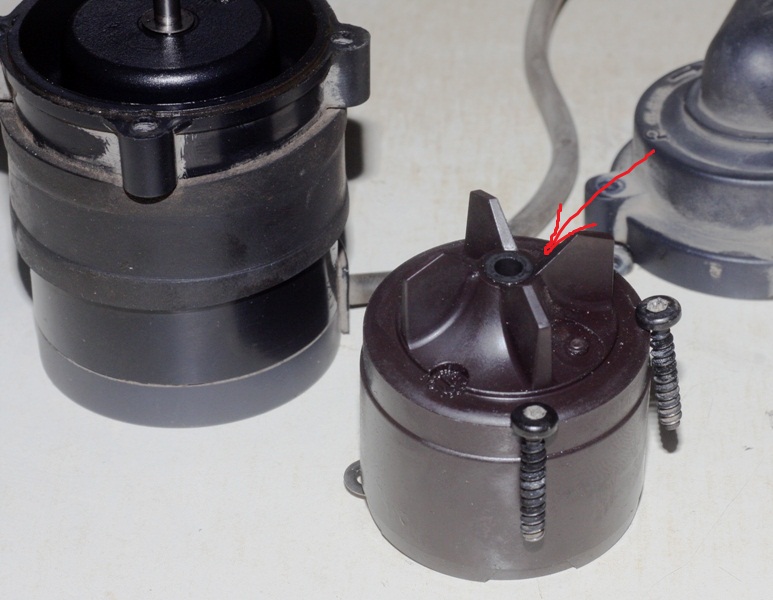

На снимке в первом посте видно, как к крыльчатке примагнитились винты.эта штука очень легко снимается . жаль не залез сюда раньше.a8s8 писал(а): Ты решил к зиме подготовиться и разобрал ВЕБАСТО?
-
dmc
- Почетный член Клуба
- Сообщения: 5382
- Зарегистрирован: Ср фев 13, 2008 9:42 am
- Награды: 1
- Репутация: 72
- Модель: ....
- Мотор: ....
- Город: ....
- Откуда: Россия
- Контактная информация:
Re: подшипники в помпе Webasto
Тогда молчу, очень странное устройство. Если ты точно правильно разобрался. Просто можно не правильно понять устройство, на блоке клапанов тоже магниты на крыльчатке, но они не являются частью двигателя, а чисто для сухого (без сальникого)соединения мотора и крыльчатки, чтоб стопроцентно защитит електродвигатель. На фото видно, что оставшияся часть помпы слишком вилика, для части с обмотками... В общем, надо всеж залезть во внутрьshtepa писал(а):Вал неподвижен, на валу крутится крыльчатка с магнитами.
-
shtepa
- Почетный член Клуба
- Сообщения: 11866
- Зарегистрирован: Ср сен 26, 2007 8:21 am
- Награды: 2
- Репутация: 136
- Модель: q7
- Мотор: CASA
- Город: 61 RUS
Re: подшипники в помпе Webasto
вал , на котором крутится крыльчатка - НЕПОДВИЖЕН. втулка на крыльчатке на виду. нужно добраться внутрь , в контакты ?
там два маленьких винтика .
там два маленьких винтика .
-
Евгений В.
- Почетный член Клуба
- Сообщения: 5270
- Зарегистрирован: Сб сен 06, 2008 8:36 pm
- Награды: 1
- Репутация: 210
- Модель: A8 1997
- Мотор: ACK 2,8
- Город: Медвежья гора
Re: подшипники в помпе Webasto
Вполне может быть у мотора неподвижная катушка, но тогда должно к нему идти минимум три провода. Такие без коллекторные моторы используются в мелкой авиации и управляются отдельным блоком. Блок "раздает" напряжение по катушкам таская за собой магнит. Обороты таких моторов теоретически не ограничены по максимуму. Моторы действительно очень надежны, за исключением втулок
Храни меня мой автомат ...
-
dmc
- Почетный член Клуба
- Сообщения: 5382
- Зарегистрирован: Ср фев 13, 2008 9:42 am
- Награды: 1
- Репутация: 72
- Модель: ....
- Мотор: ....
- Город: ....
- Откуда: Россия
- Контактная информация:
Re: подшипники в помпе Webasto
Думаю, что там не контакты, а полноценный мотор. Проверить просто, подключи его к фишке, без крыльчаткиshtepa писал(а):нужно добраться внутрь , в контакты ?
-
shtepa
- Почетный член Клуба
- Сообщения: 11866
- Зарегистрирован: Ср сен 26, 2007 8:21 am
- Награды: 2
- Репутация: 136
- Модель: q7
- Мотор: CASA
- Город: 61 RUS
Re: подшипники в помпе Webasto
подключил . возможно там и полноценный мотор, но с установленной крыльчаткой крутит, аж выпрыгивает)) , без крыльчатки не крутит , как ни старайся)) вал - НЕПОДВИЖЕН, о чем было сказано выше.. к тому же , если бы вал приводил в движение крыльчатку , то крыльчатка бы фиксировалась на валу , а не была бы надета через втулочку.dmc писал(а):Думаю, что там не контакты, а полноценный мотор. Проверить просто, подключи его к фишке, без крыльчаткиshtepa писал(а):нужно добраться внутрь , в контакты ?
имхо . не утверждаю.
разбирать не буду контакты, довольствуюсь умозрительными построениями.
подложил внутрь тонюсенькую шайбу .
провода всего два )Евгений В. писал(а): должно к нему идти минимум три провода.
-
dmc
- Почетный член Клуба
- Сообщения: 5382
- Зарегистрирован: Ср фев 13, 2008 9:42 am
- Награды: 1
- Репутация: 72
- Модель: ....
- Мотор: ....
- Город: ....
- Откуда: Россия
- Контактная информация:
Re: подшипники в помпе Webasto
Что сказать, дело хозяйскоеshtepa писал(а):разбирать не буду контакты
Это уже понятно "из выше" , зачем ему крутится-то, это просто ось, привод крыльчатки через магнитное соединение(внутри мотора такой-же магнит, как в крыльчатке) копия устройства мотрчика блока клапанов, где ось тоже не подвижна.shtepa писал(а):вал - НЕПОДВИЖЕН
-
shtepa
- Почетный член Клуба
- Сообщения: 11866
- Зарегистрирован: Ср сен 26, 2007 8:21 am
- Награды: 2
- Репутация: 136
- Модель: q7
- Мотор: CASA
- Город: 61 RUS
Re: подшипники в помпе Webasto
Слава, ты хочешь сказать , что при неподвижном вале и насаженной на него вращающейся крыльчатке - там что-то еще внутри , в районе клемм, крутится?dmc писал(а):Что сказать, дело хозяйскоеshtepa писал(а):разбирать не буду контактыЭто уже понятно "из выше" , зачем ему крутится-то, это просто ось, привод крыльчатки через магнитное соединение(внутри мотора такой-же магнит, как в крыльчатке) копия устройства мотрчика блока клапанов, где ось тоже не подвижна.shtepa писал(а):вал - НЕПОДВИЖЕН
-
dmc
- Почетный член Клуба
- Сообщения: 5382
- Зарегистрирован: Ср фев 13, 2008 9:42 am
- Награды: 1
- Репутация: 72
- Модель: ....
- Мотор: ....
- Город: ....
- Откуда: Россия
- Контактная информация:
Re: подшипники в помпе Webasto
Да Вадим, хочу сказать Внутри электродвигатель, сдвумя подшипниками, с насаженным магнитиком, который вращаясь ведет за собой крыльчатку, с другим магнитиком(каторый ты обнаружил в крыльчатке), такой привод (магнитный), через корпус пластиковый. Ты же читал тему - http://as8.ru/forum/viewtopic.php?f=80&t=13834 , неужели не напомнило устройство
-
shtepa
- Почетный член Клуба
- Сообщения: 11866
- Зарегистрирован: Ср сен 26, 2007 8:21 am
- Награды: 2
- Репутация: 136
- Модель: q7
- Мотор: CASA
- Город: 61 RUS
Re: подшипники в помпе Webasto
значит, к тому моторчику доступа просто нет ..маленькие винтики на торце насоса оказались при ближайшем рассмотрении не винтиками , а так ... изнутри тоже нет ничего откручивающегося. ))
-
dmc
- Почетный член Клуба
- Сообщения: 5382
- Зарегистрирован: Ср фев 13, 2008 9:42 am
- Награды: 1
- Репутация: 72
- Модель: ....
- Мотор: ....
- Город: ....
- Откуда: Россия
- Контактная информация:
Re: подшипники в помпе Webasto
Человек собрал, значит и разобрать сможетdmc писал(а):Попробуй "припахать" ремонтников стартеров-генераторов или электриков
-
shtepa
- Почетный член Клуба
- Сообщения: 11866
- Зарегистрирован: Ср сен 26, 2007 8:21 am
- Награды: 2
- Репутация: 136
- Модель: q7
- Мотор: CASA
- Город: 61 RUS
Re: подшипники в помпе Webasto

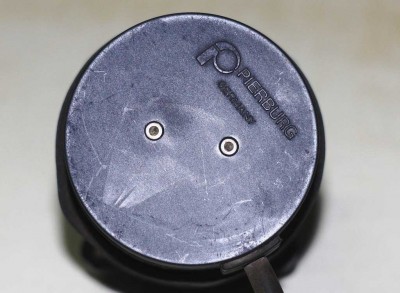

Слава, ты прав, но корпус запаян , видимо, или заклеен наглухо,.ничего не отстегивается /не отвинчивается .. . только резать пластик по стыку.
те две светлые пипки в торце - пластиковые.
те две светлые пипки в торце - пластиковые.
-
- Сообщения: 59
- Зарегистрирован: Пт авг 01, 2008 6:32 pm
- Репутация: 3
- Модель: A8 2001
- Мотор: AKF 3,3 TDI
- Город: Tymen
- Имя: Анатоль
Re: подшипники в помпе Webasto

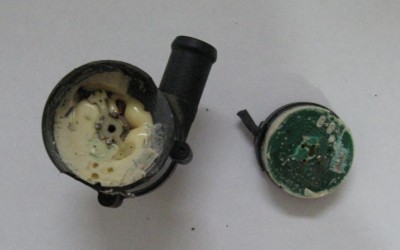

Сам корпус считается не разборным(но не для нас) , залит спецсоставом !Там внутри нет никаких подшипников, ни щеток, ни якоря. Применен совсем другой принцип. Так что только менять и продолжать радоваться.
Источник нашей мудрости - наш опыт. Источник нашего опыта - наша глупость.
-
shtepa
- Почетный член Клуба
- Сообщения: 11866
- Зарегистрирован: Ср сен 26, 2007 8:21 am
- Награды: 2
- Репутация: 136
- Модель: q7
- Мотор: CASA
- Город: 61 RUS
Re: подшипники в помпе Webasto
ОПАНЬКИ !!!
Хороший ответ .
значит, внутрь лезть смысла нет , все дело именно в разбитой втулке .
Так что, Слава, не очень-то ты и прав)
рс После такой разборки процесс необратим..только новый насос.
Хороший ответ .
значит, внутрь лезть смысла нет , все дело именно в разбитой втулке .
Так что, Слава, не очень-то ты и прав)
рс После такой разборки процесс необратим..только новый насос.
-
- Сообщения: 59
- Зарегистрирован: Пт авг 01, 2008 6:32 pm
- Репутация: 3
- Модель: A8 2001
- Мотор: AKF 3,3 TDI
- Город: Tymen
- Имя: Анатоль
Re: подшипники в помпе Webasto
А сделан он таким образом для того, что если вдруг антифриз закристаллизовался, то с помпой ничего не случится ( в смысле не сгорит, управляющий транзистор)
Источник нашей мудрости - наш опыт. Источник нашего опыта - наша глупость.
-
dmc
- Почетный член Клуба
- Сообщения: 5382
- Зарегистрирован: Ср фев 13, 2008 9:42 am
- Награды: 1
- Репутация: 72
- Модель: ....
- Мотор: ....
- Город: ....
- Откуда: Россия
- Контактная информация:
Re: подшипники в помпе Webasto
Бывает, неошибается тот кто не делает ничегоshtepa писал(а):Так что, Слава, не очень-то ты и прав)
А ты понял, какой? Я вот не понял принципа. Может там что дальше есть - за пеной ?krugly писал(а):Там внутри нет никаких подшипников, ни щеток, ни якоря. Применен совсем другой принцип
-
shtepa
- Почетный член Клуба
- Сообщения: 11866
- Зарегистрирован: Ср сен 26, 2007 8:21 am
- Награды: 2
- Репутация: 136
- Модель: q7
- Мотор: CASA
- Город: 61 RUS
Re: подшипники в помпе Webasto
вот за пеной там и скрыты подшипники
-
- Сообщения: 59
- Зарегистрирован: Пт авг 01, 2008 6:32 pm
- Репутация: 3
- Модель: A8 2001
- Мотор: AKF 3,3 TDI
- Город: Tymen
- Имя: Анатоль
Re: подшипники в помпе Webasto

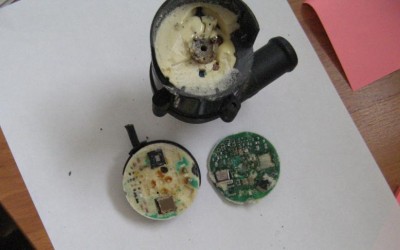

Мог бы и сам нарыть!!!А за пеной вот что:
"Помпа Webasto (на самом деле, помпа фирмы Pierburg, о чем свидетельствует логотип на крышке) — шедевр конструкторской мысли и предмет для подражания для других производителей. Главная ее особенность в том, что у нее НЕТ вала, а значит, нет и вечно текущего САЛЬНИКА (уплотнительной манжеты). Т.е. вся насосная часть помпы является абсолютно герметичной, в отличие от, скажем, "газелевской" помпы Теплостара.
Помпа представляет собой бесщеточный двигатель постоянного тока (внутри под крышкой смонтирована электронная схема, включающая–выключающая обмотки статора. К сожалению, вскрыть ее не удалось, она запаяна . Ротором двигателя является сама насосная часть с крыльчаткой. В нее впрессованы 4 постоянных магнитика - то есть вращение крыльчатки осуществляется не механически, а за счет взаимодействия магнитного поля статора и магнитов.
Помпа хороша тем, что никогда не течет (ну разве что гвоздем дырку в ней проколупать . Обратной стороной является ее цена — стОит в розницу около 200 Евро, примерно как 10 обычных газелевских помп
"Помпа Webasto (на самом деле, помпа фирмы Pierburg, о чем свидетельствует логотип на крышке) — шедевр конструкторской мысли и предмет для подражания для других производителей. Главная ее особенность в том, что у нее НЕТ вала, а значит, нет и вечно текущего САЛЬНИКА (уплотнительной манжеты). Т.е. вся насосная часть помпы является абсолютно герметичной, в отличие от, скажем, "газелевской" помпы Теплостара.
Помпа представляет собой бесщеточный двигатель постоянного тока (внутри под крышкой смонтирована электронная схема, включающая–выключающая обмотки статора. К сожалению, вскрыть ее не удалось, она запаяна . Ротором двигателя является сама насосная часть с крыльчаткой. В нее впрессованы 4 постоянных магнитика - то есть вращение крыльчатки осуществляется не механически, а за счет взаимодействия магнитного поля статора и магнитов.
Помпа хороша тем, что никогда не течет (ну разве что гвоздем дырку в ней проколупать . Обратной стороной является ее цена — стОит в розницу около 200 Евро, примерно как 10 обычных газелевских помп
Источник нашей мудрости - наш опыт. Источник нашего опыта - наша глупость.
-
dmc
- Почетный член Клуба
- Сообщения: 5382
- Зарегистрирован: Ср фев 13, 2008 9:42 am
- Награды: 1
- Репутация: 72
- Модель: ....
- Мотор: ....
- Город: ....
- Откуда: Россия
- Контактная информация:
Re: подшипники в помпе Webasto
Точно, мог. Больше не буду тебя беспокоитьkrugly писал(а):Мог бы и сам нарыть!

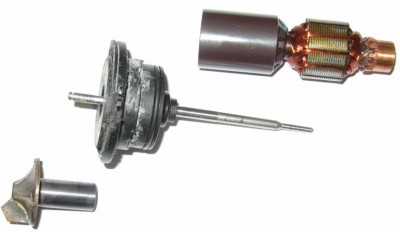

Насосная чать помпы блока клапанов тоже полностью герметична(без сальников), что не мешает использовать обычный эл.двигатель.krugly писал(а):Т.е. вся насосная часть помпы является абсолютно герметичной,
-
- Сообщения: 59
- Зарегистрирован: Пт авг 01, 2008 6:32 pm
- Репутация: 3
- Модель: A8 2001
- Мотор: AKF 3,3 TDI
- Город: Tymen
- Имя: Анатоль
Re: подшипники в помпе Webasto
Все претензии к производителю и конструкторам. Хотя встречается и такой конструктив, но принцип тех же магнитов...
Источник нашей мудрости - наш опыт. Источник нашего опыта - наша глупость.
-
shtepa
- Почетный член Клуба
- Сообщения: 11866
- Зарегистрирован: Ср сен 26, 2007 8:21 am
- Награды: 2
- Репутация: 136
- Модель: q7
- Мотор: CASA
- Город: 61 RUS
Re: подшипники в помпе Webasto
а почему же она воет, если так хороша (( ... есть какие-нибудь пути , кроме 200 евров ?krugly писал(а): Помпа хороша тем, что никогда не течет
-
- Сообщения: 59
- Зарегистрирован: Пт авг 01, 2008 6:32 pm
- Репутация: 3
- Модель: A8 2001
- Мотор: AKF 3,3 TDI
- Город: Tymen
- Имя: Анатоль
Re: подшипники в помпе Webasto
...она ещё и клинит к тому же. А воет из за того что на валу или ржавчина , налет ( что было в последнем фото), или люфт в крыльчатке. Антифриз - тоже смазка. Если лить всякую бяку, бодяжить тосолом, то так и случится.
