Сразу извинюсь за плагиат т.к. первая часть с распиновкой разьёма не моя, но для полноты решил её по заимствовать у пользователя «ГЕНА0432»
Кто то спрашивал как сделать AV вход на тюнере в котором разъем на 54 контакта, и такого входа по заводу не имеется. Я сегодня себе вывел AV1.

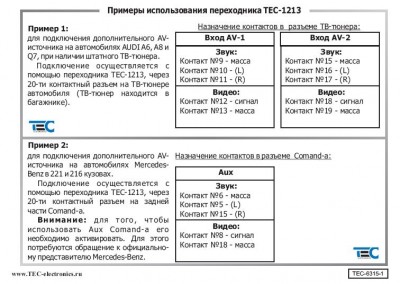

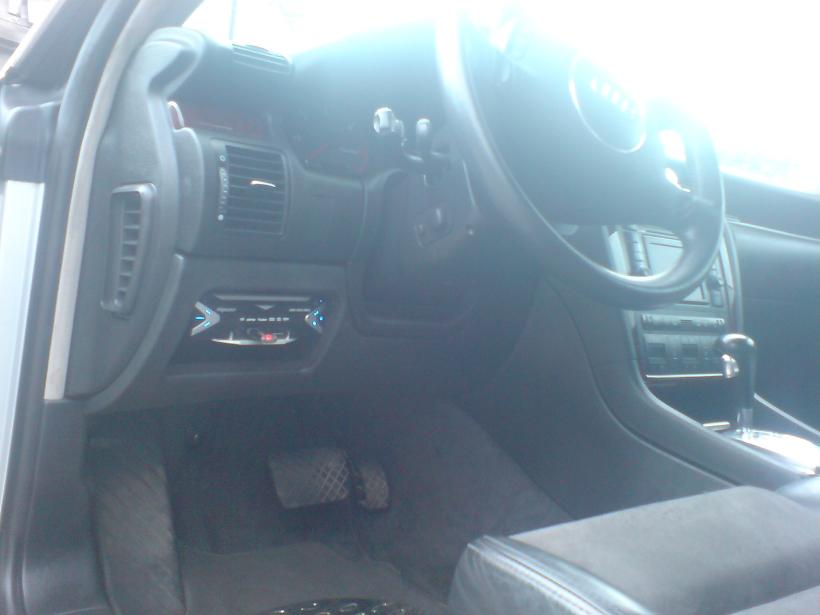

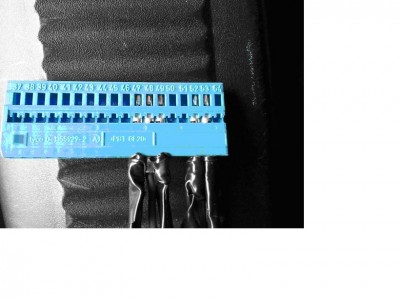

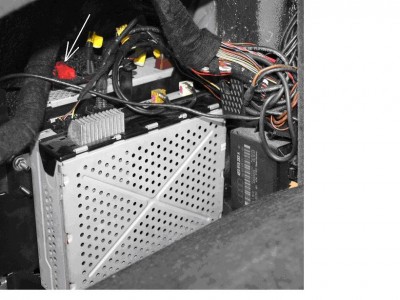

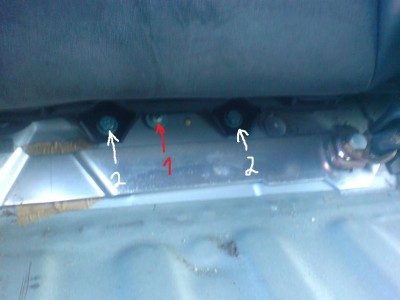

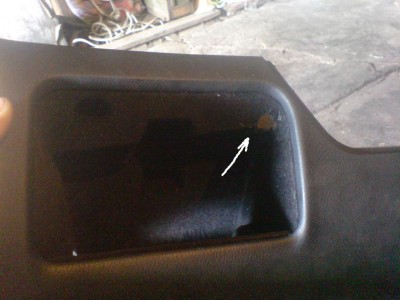

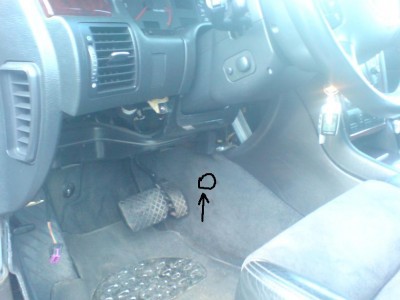

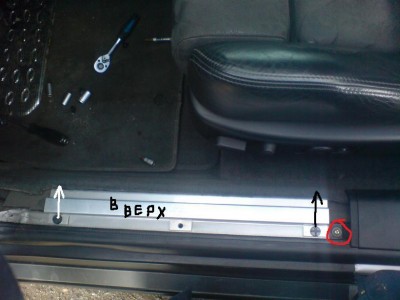

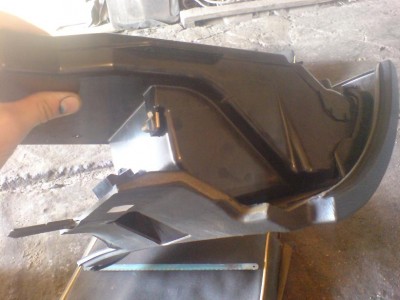

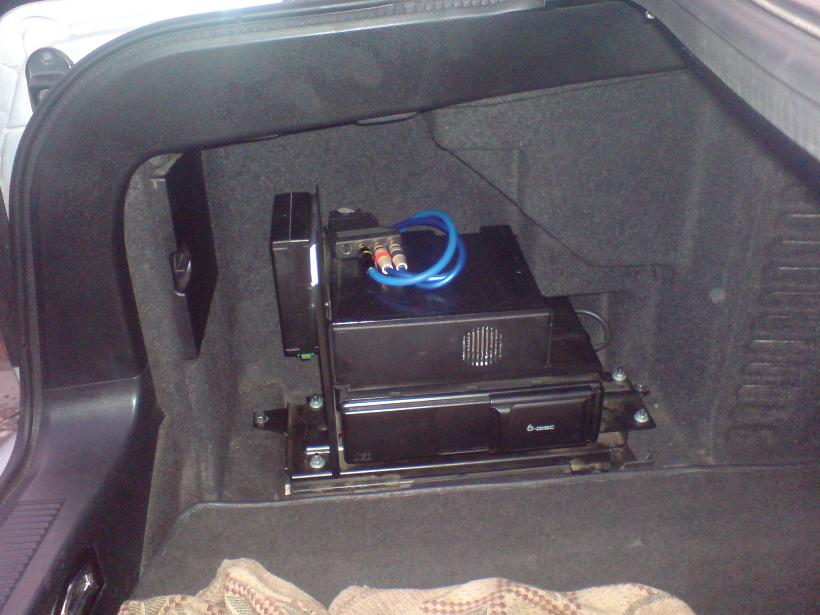

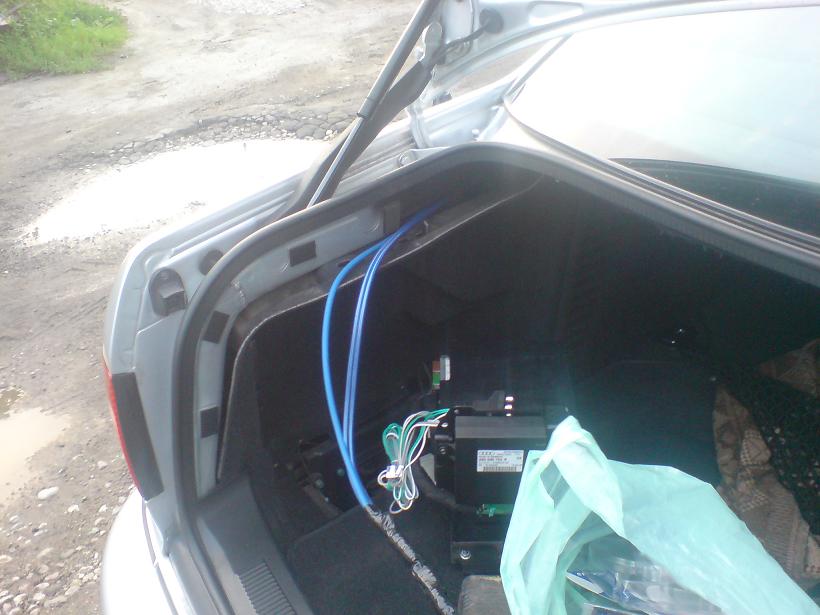

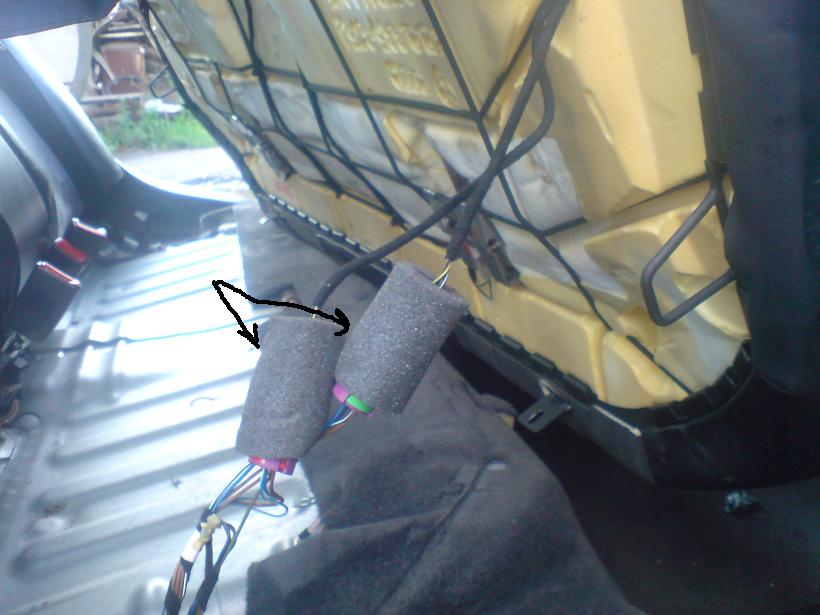

Что делать: Достаем разъем и тюнера. Выдвигаем из разъема ее внутреннюю "синюю" часть. Делим ее на две половины "они тоже выдвигаются". Снизу подписаны контакты. 52- центр, а 53-масса желтого видео кабеля. 47-это центр правого, а 48- центр левого и 49- это масса этих двух аудио кабелей. Это вход который будет работать на магнитоле как AV1., если на магнитоле изображение будет моргать, то нужно изменить на ту или иную страну как при настройке телевизора.
Если кому нужно еще один выход AV2, то это пишу неточно а просто по памяти - 50,51 это видео, а 46,45,44 это аудио. Есть там еще два AV1 (2) и AV2 (2) - в этом же ряду дальше по контактам.

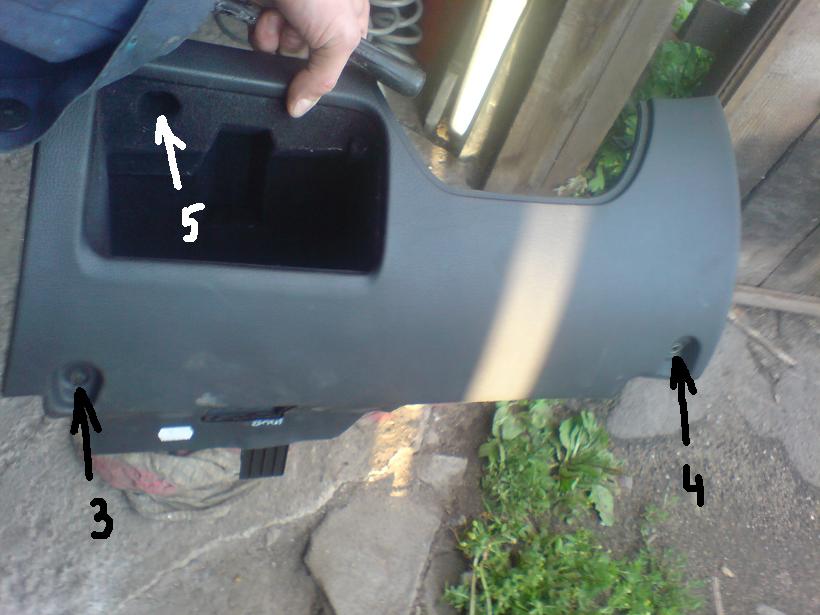

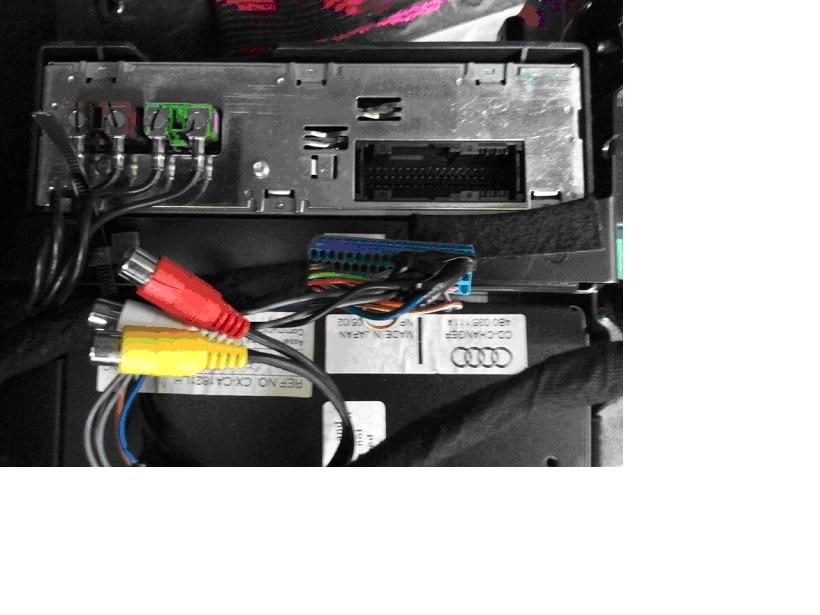

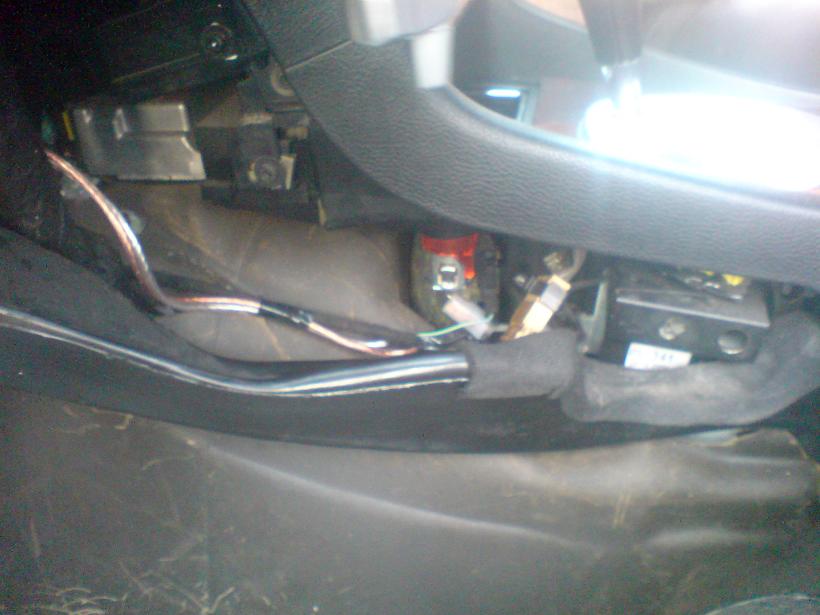

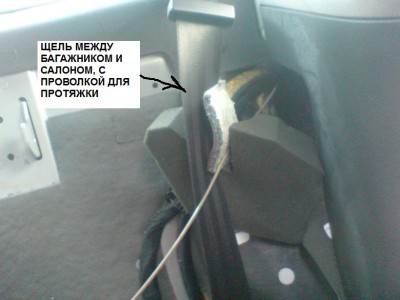

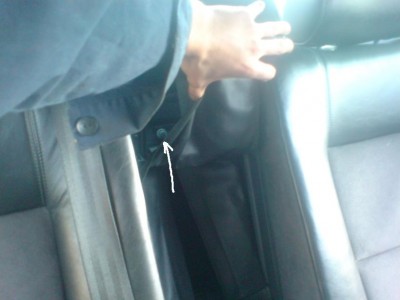

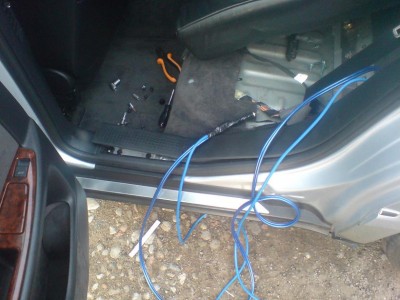

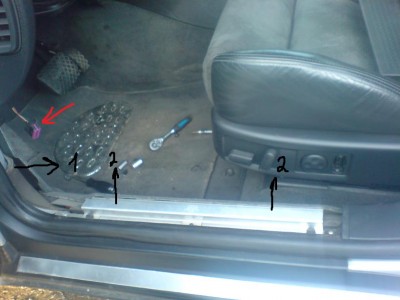

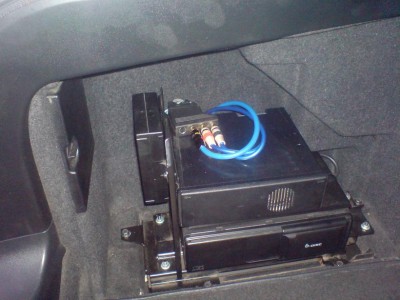

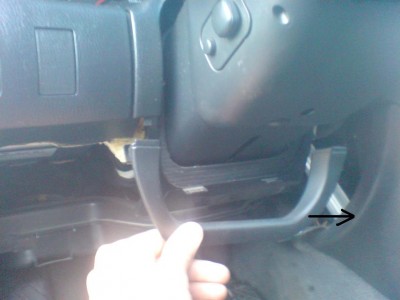

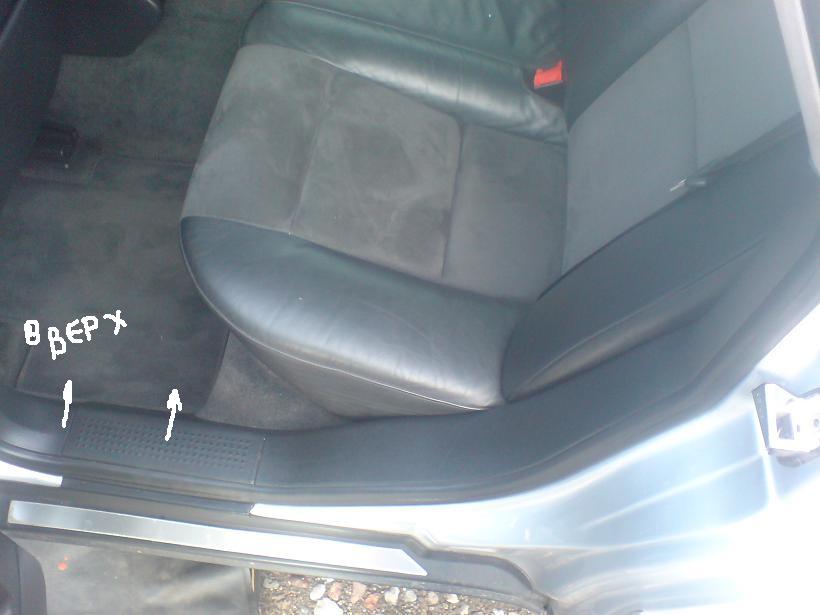

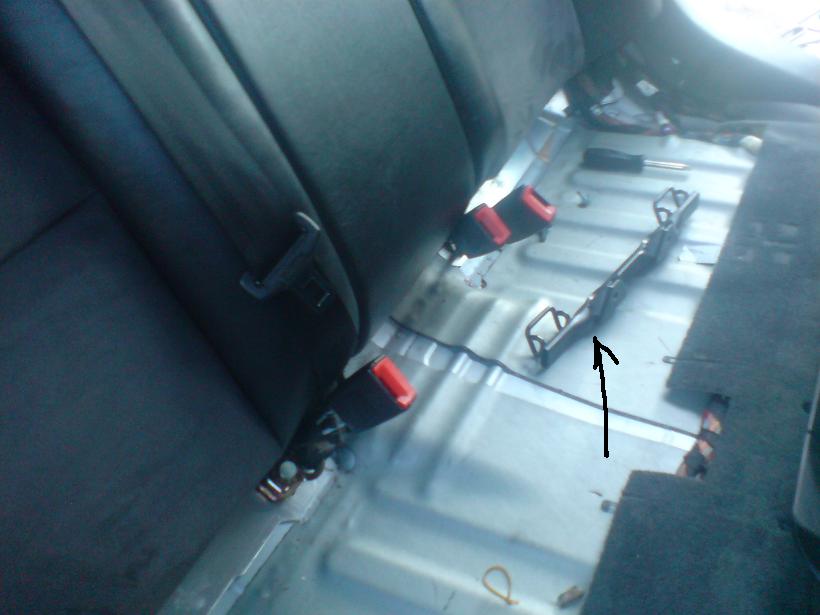

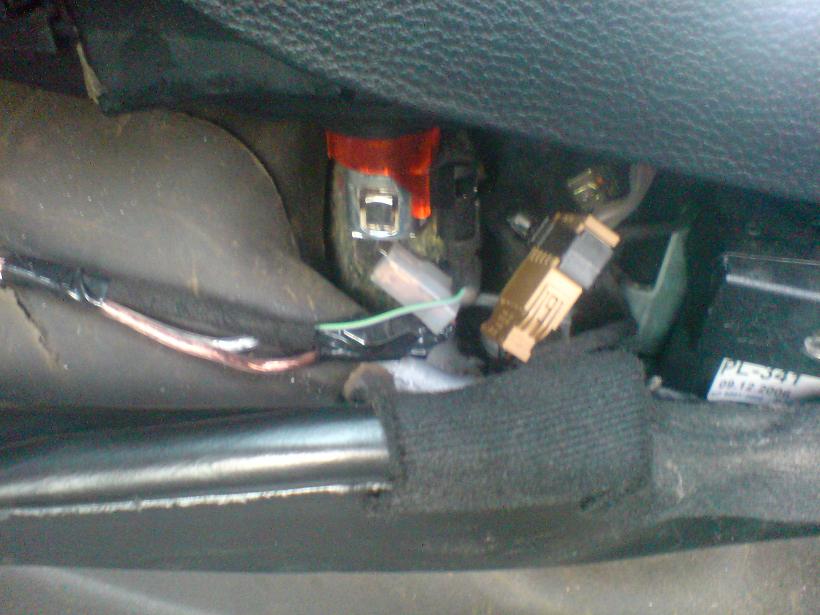

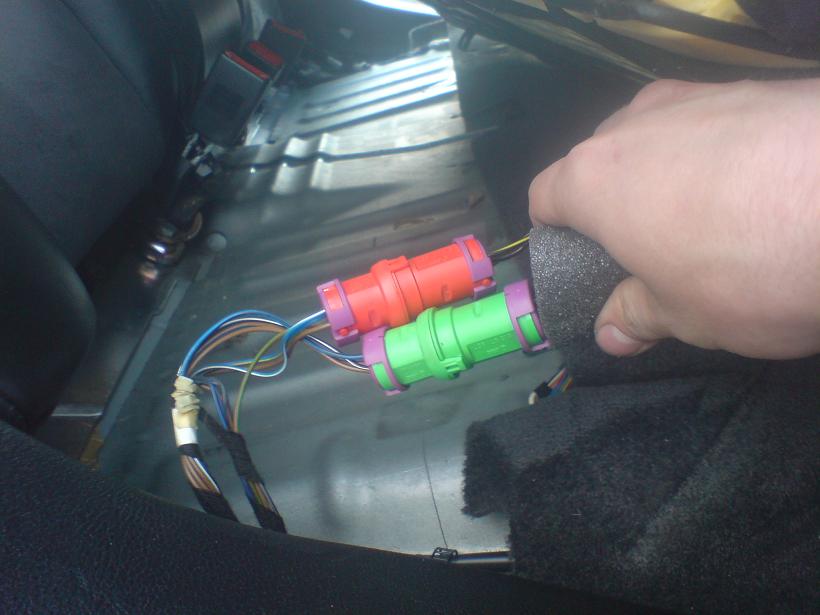

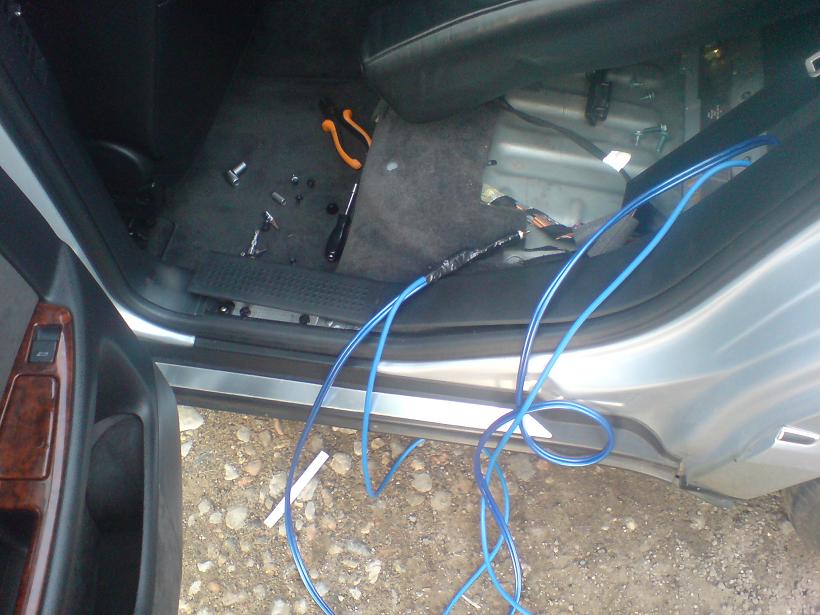

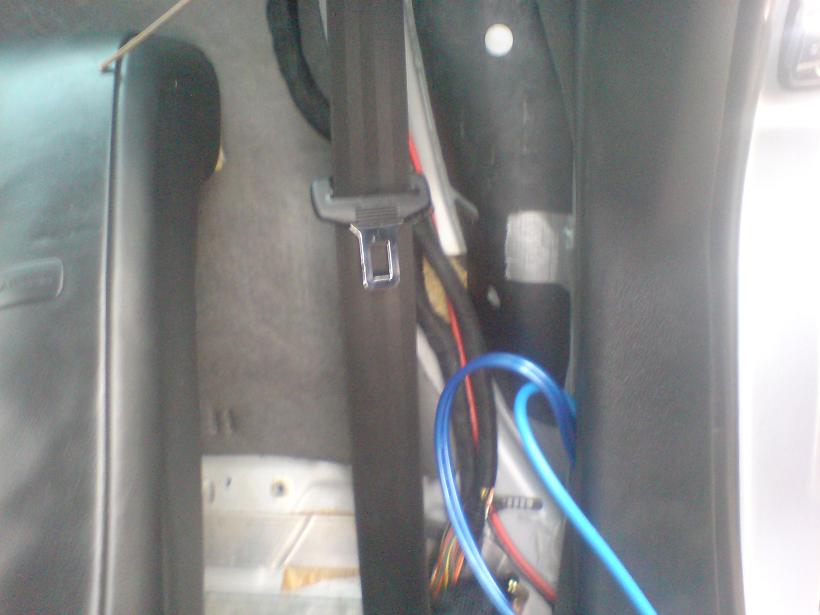

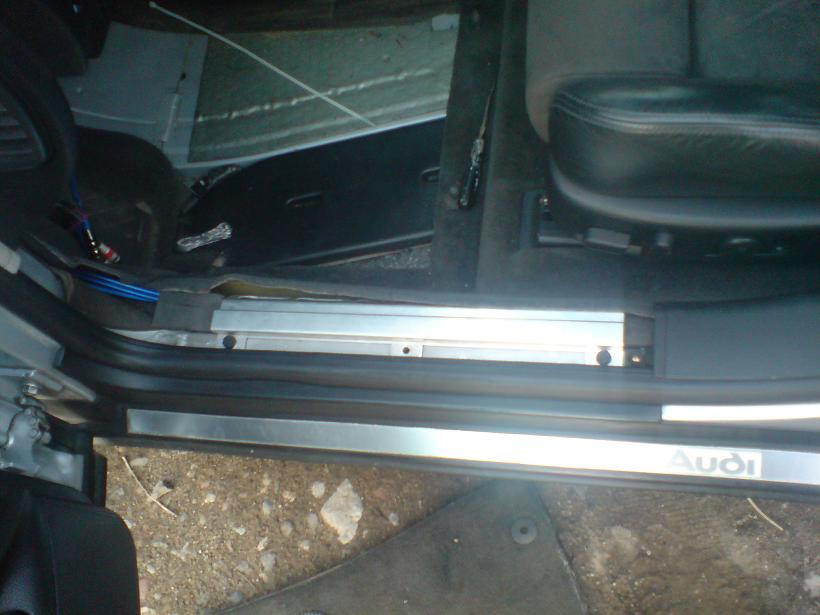

Проводки которые я втыкивал в разъем у меня были от старой проводки (валялась в гараже).

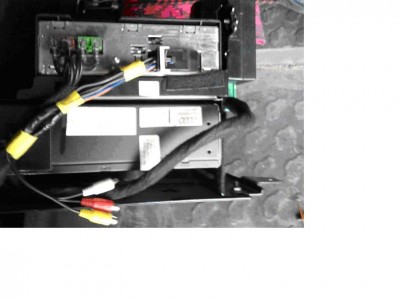

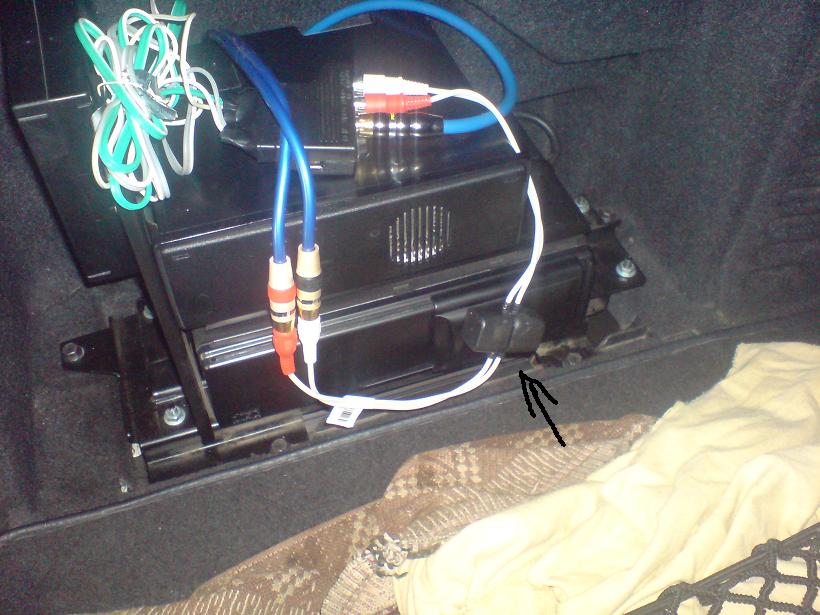

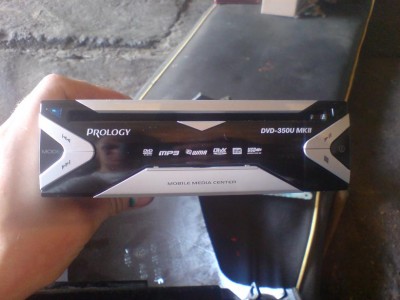

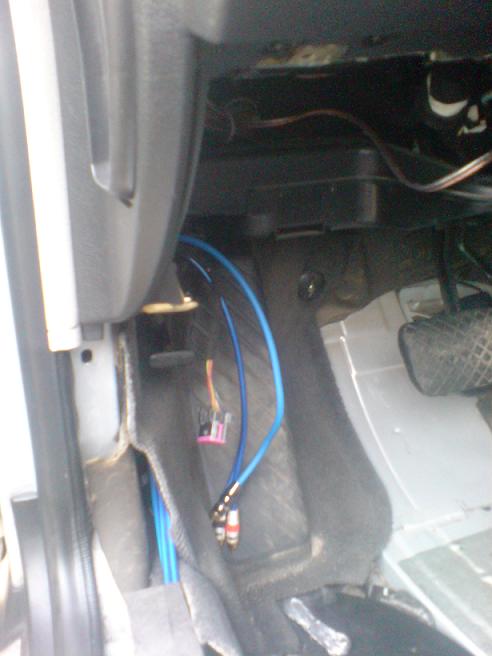

Делал себе вход что бы подключить телефон с навигацией. Туда же можно подключить любой ДВД.
Ну вобщем как-то вот так.
