заслонки впускного коллектора BVJ (рестайл) фотоотчет

Сообщение 78rus » Чт окт 03, 2019 1:56 am

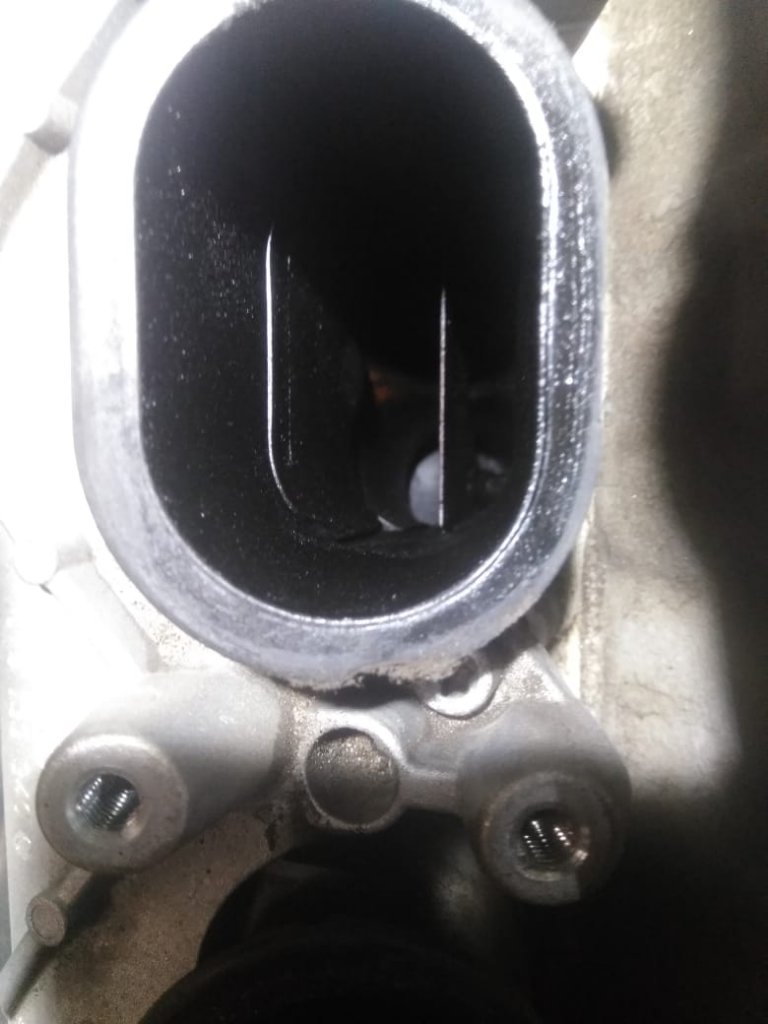

обычная проблема для этих моторов, ломается ось заслонок коллектора, но после 9 года внесены изменения и электрические моторы заменены на вакуумные приводы. Итак:

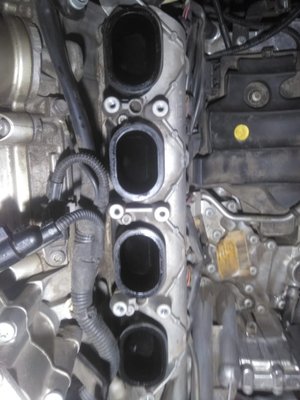

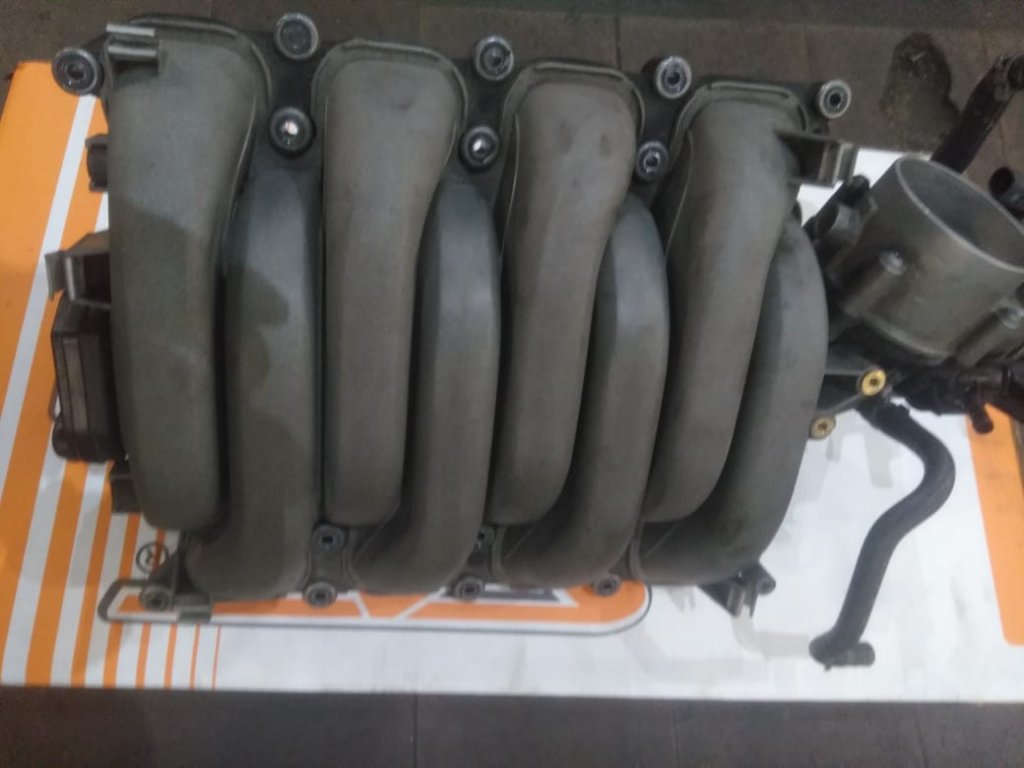

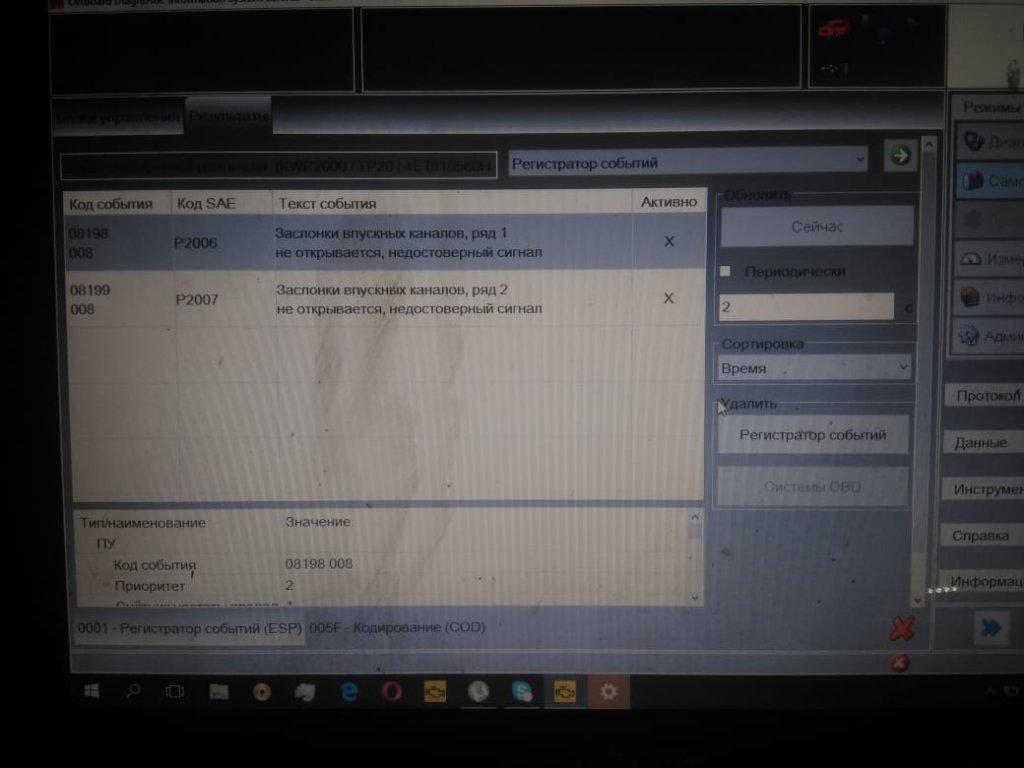

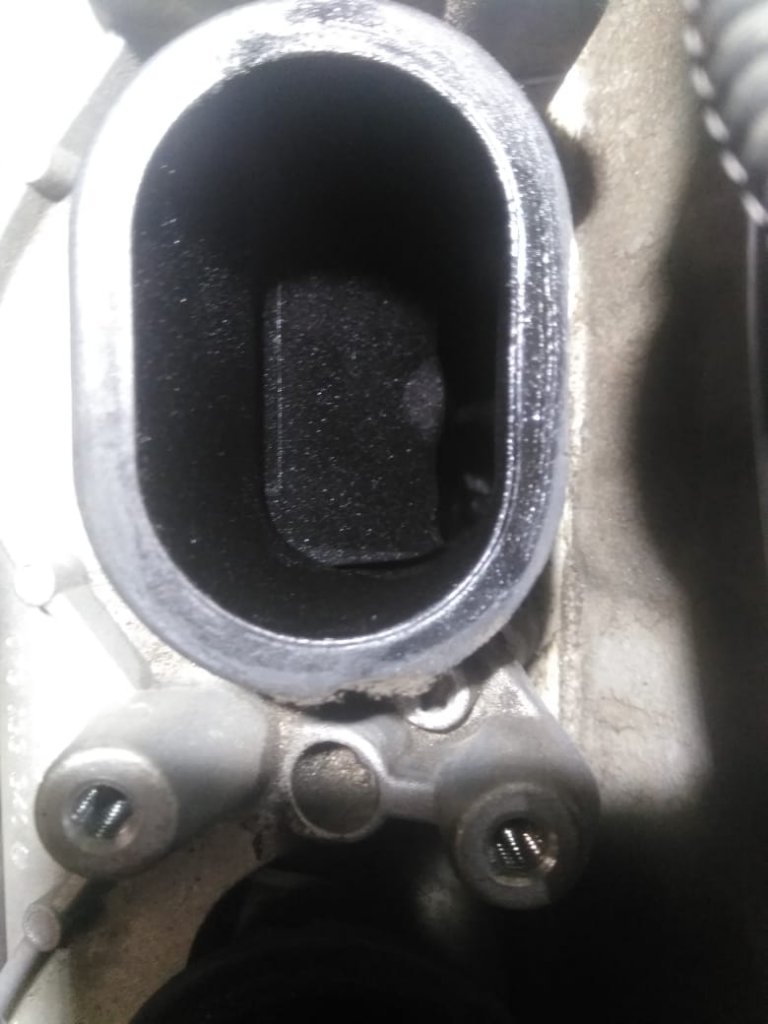

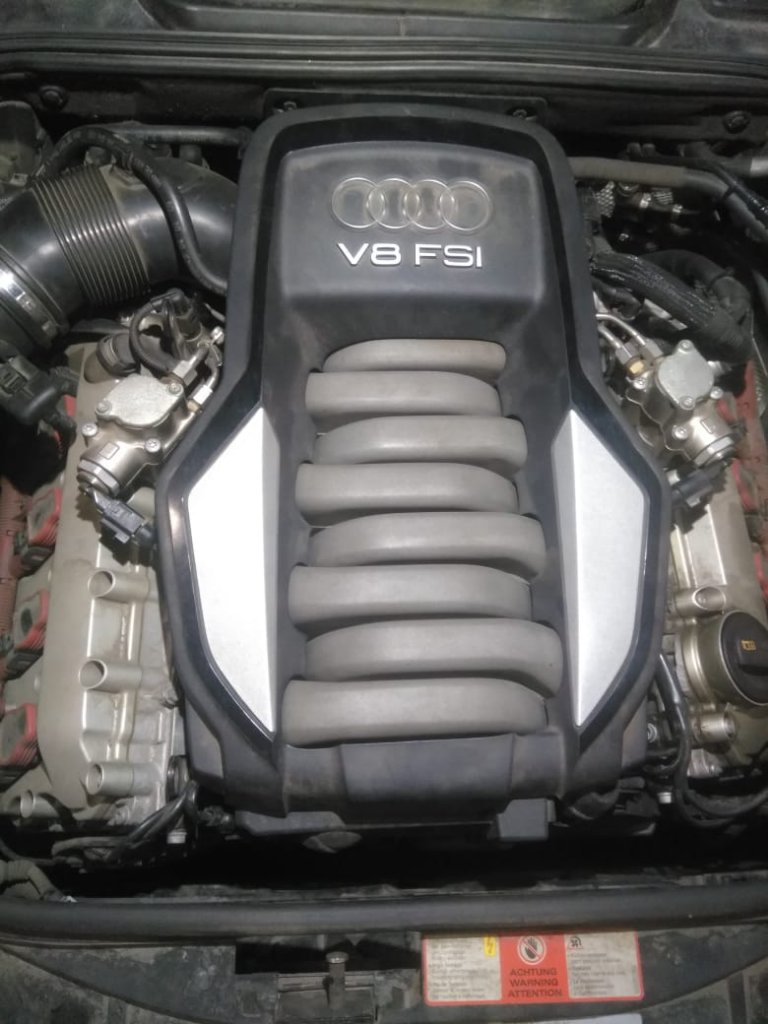

адаптация не проходит, заслонки не двигаются, разбираем

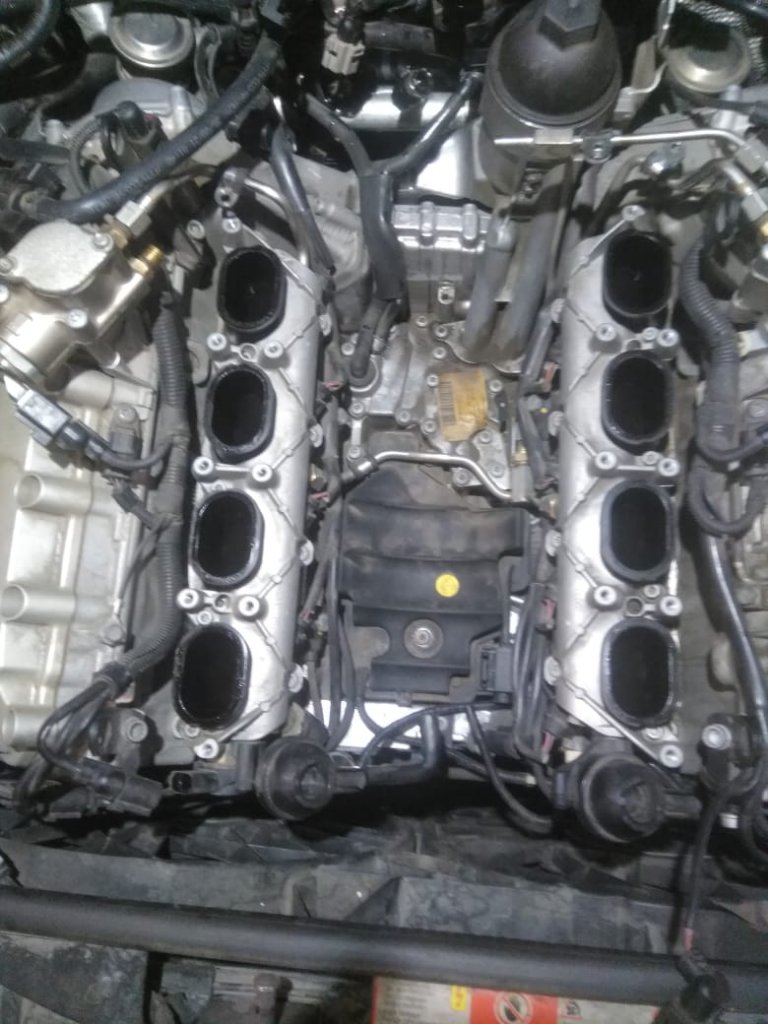

черная пластиковая коробка - вакуумный аккумулятор, от него расходятся трубки на управление заслонками, в нашем случае заслонки не управлялись и стояли в положении "закрыто" т.е. не было регулировки количества воздуха, выражалось в работе мотора при запуске и соответственно влияло на динамику машины

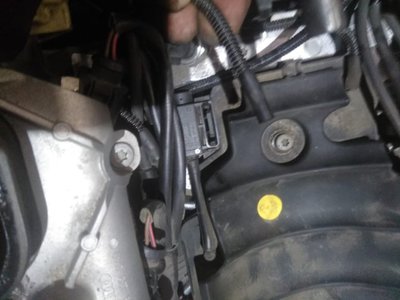

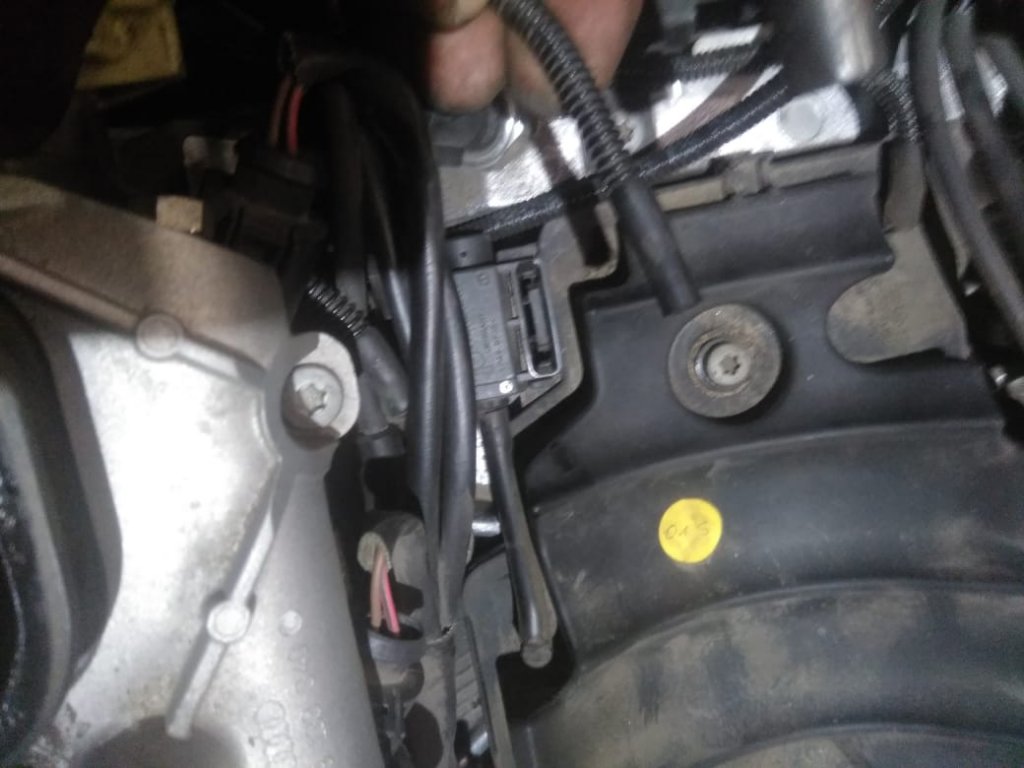

клапан управления заслонками и виновник неисправности, слетевший шланг

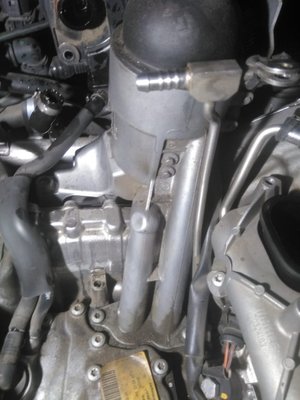

устраняем , начинаем собирать , чтобы два раза не вставать - фотография масляного фильтра и и места его крепления в развале блока, именно оттуда идет подтекание масла, когда вам в сервисе приговаривают передний сальник коленчатого вала. (маленькая прокладка ввиде цифры "8")

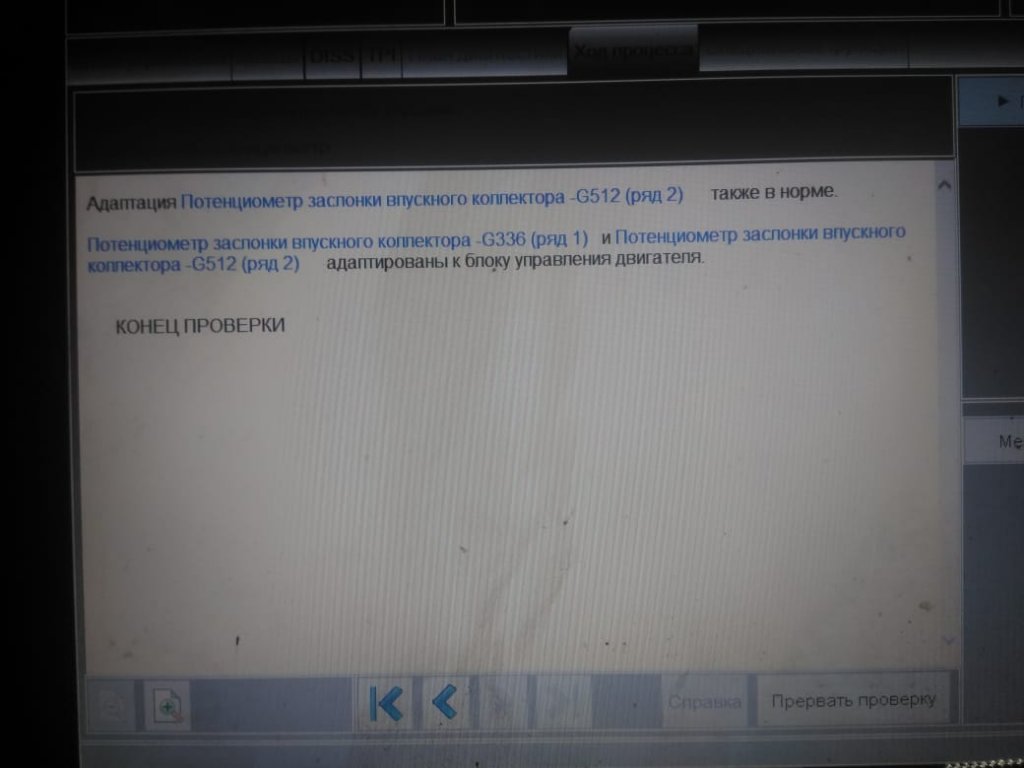

после сборки доливаем антифриз 1,5-2 литра , вытекший при отключении подогрева дросельной заслонки , запускаем двигатель и пробуем провести адаптацию заслонок
все ок.

всем удачи
Денис г.Санкт-Петербург
