Отчёт по ремонту наружного зеркала (проезжает).

Сообщение иоан 350 » Пн мар 23, 2020 5:59 pm

Всем привет.
Попросили меня отремонтировать водительское зеркало заднего вида на д4 2014 гола я долго не думал и взялся поскольку делал на д3 и не раз и подумал что разница там небольшая, в принципе так оно и есть.
Описивать как снимаеться само зеркало небуду но скажу что намного легче чем на д3.

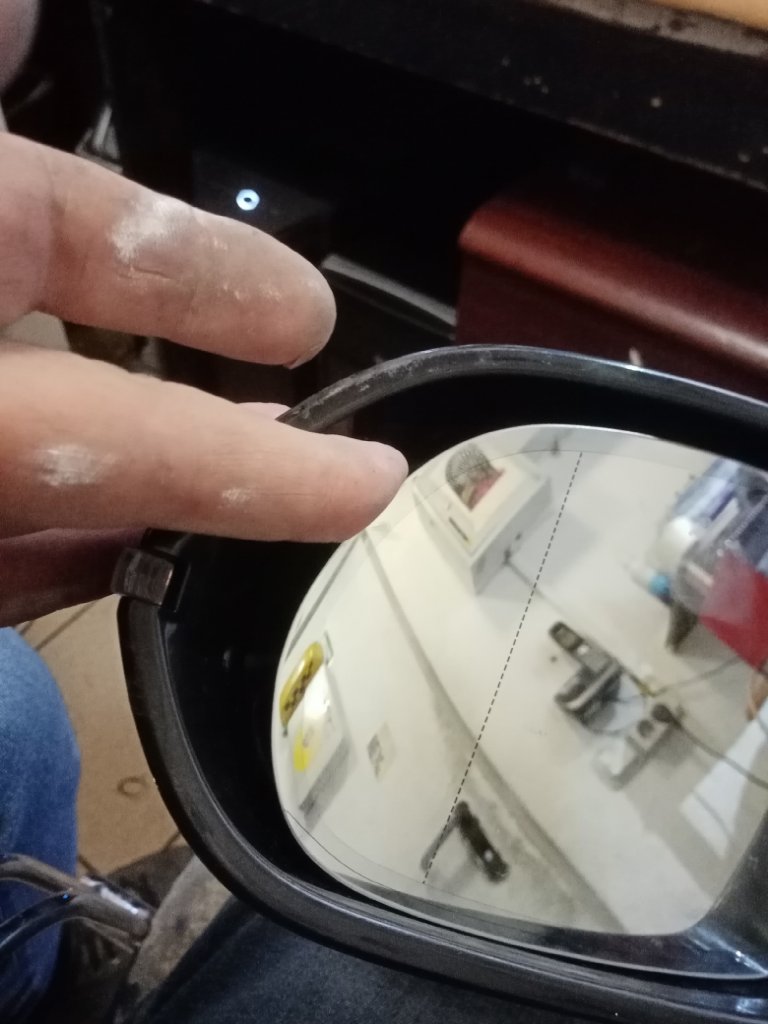

После того как сняли зеркало снимаем стекло, в эльзе написано что надо снимать присоской но если её нет то можно и пальцем как и на д3 вдавливаем сам стеклянный элемент во внутрь (к машине) и потдев пальцем тянем на себя.
После того как сняли видим одну фишку на затемнение и два провода на подогрев отстегиваем от зеркала и стекло ставим в сторону.
Дальше видим четыри винтика по кругу откручиваем их и снимаем окантовку вокруг зеркала в уголку (от машины) есть одна защелка нажав на неё вынимаем данную рамку.
Дальше откручиваем один винтик по средине и тянем на себя регулятор зеркала и снимаем с нево фишку.
Потом видем один винтик в левом уголку он держит верхнюю часть корпуса и повторитель поворота.
На верхней фото видно.
Далие видим защёлки пластиковые с правой и левой стороне и одна есть посредине только ее плохо видно, те которые покраям надо немного оттянуть а та что чуть дальше нажать и тянуть вверх.
Вложения

иоан 350
Член Клуба
Сообщения: 4349
Зарегистрирован: Пн мар 23, 2015 10:00 am
Репутация: 59
Модель: a8 2006
Мотор: BBG 3.0
Город: москва
Имя: Иван
Откуда: Украина.

Отчёт по ремонту наружного зеркала (проезжает).

Сообщение иоан 350 » Пн мар 23, 2020 6:33 pm

Дальше вынимаем нижнюю часть она крепится к самому основанию корпуса заходят в пазазы.
Ну и дальше вынимаем шплинт отвёрткой который держит пружину, только оккуратно она очень тугая (фото забыл сделать).
После того как сняли пружину тянем проводку на себя потихоньку чтоб оттянуть моторчик

И видим четыри винтика откручиваем их и вынимаем моторчик.
Снимаем снего фишку и теперь можим при желании проводку через редуктор чтоб не мешала.
На фото вверху я уже снял пластиковую крышку и мы видим виновника из за чего оно (зеркало) неостанавливолось это белинький шплинтик (на фото внизу) он закис и не выходил.
С противоположной стороны есть малинькая дырочка внее впихиваем что-то тонкое и выталкиваем етот шплинтик обратно дальше его вынимаем посатижами чистим от окислей смазиваем и ставим на место и собираем все в обратном порядке.
Роскажу только как вставить обратно шплинт который держит пружину.
Протягивает проводку обратно вставляем пружину одной стороной в тески сжимаем её и стягиваем проволкой потом другую сторону также стягиваем проволкой и ставим на место.
Но этого всеровно мало такчто приглашаем помощника чтоб держал сам корпус зеркала а вы сверху на давите на пружину ключем рожковым на 22 и пытаетесь вставить шплинт, после того как вставили его откусиваете проволоку и вынимаете её,собираете дальше ставите на машину и радуетесь. Извените за фотки я спешил и не пересматривал какого качества снялось.
Последний раз редактировалось иоан 350 Пн мар 23, 2020 6:43 pm, всего редактировалось 1 раз.
