ФАК. Электросхемы систем АБС

[Akin]

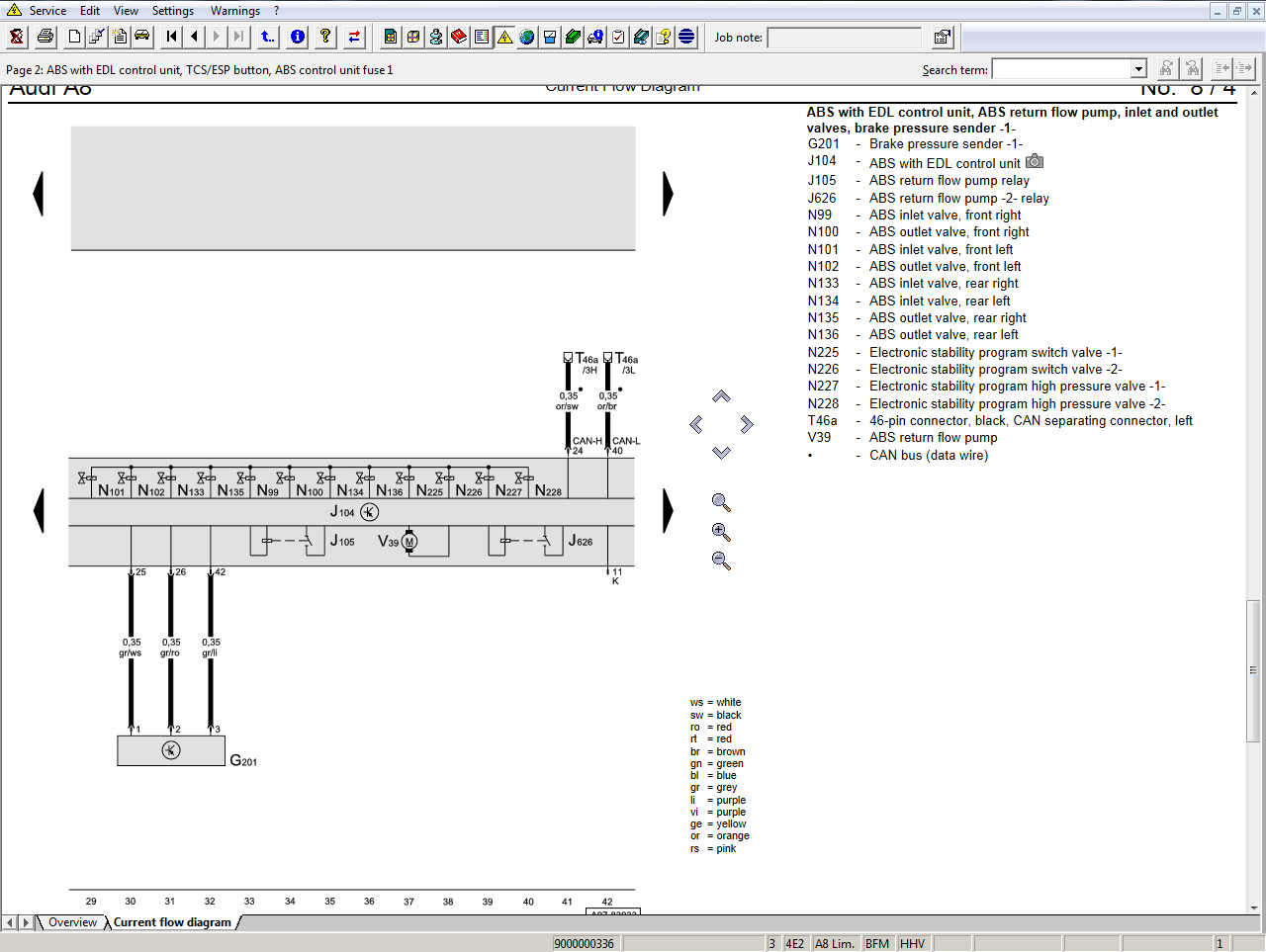

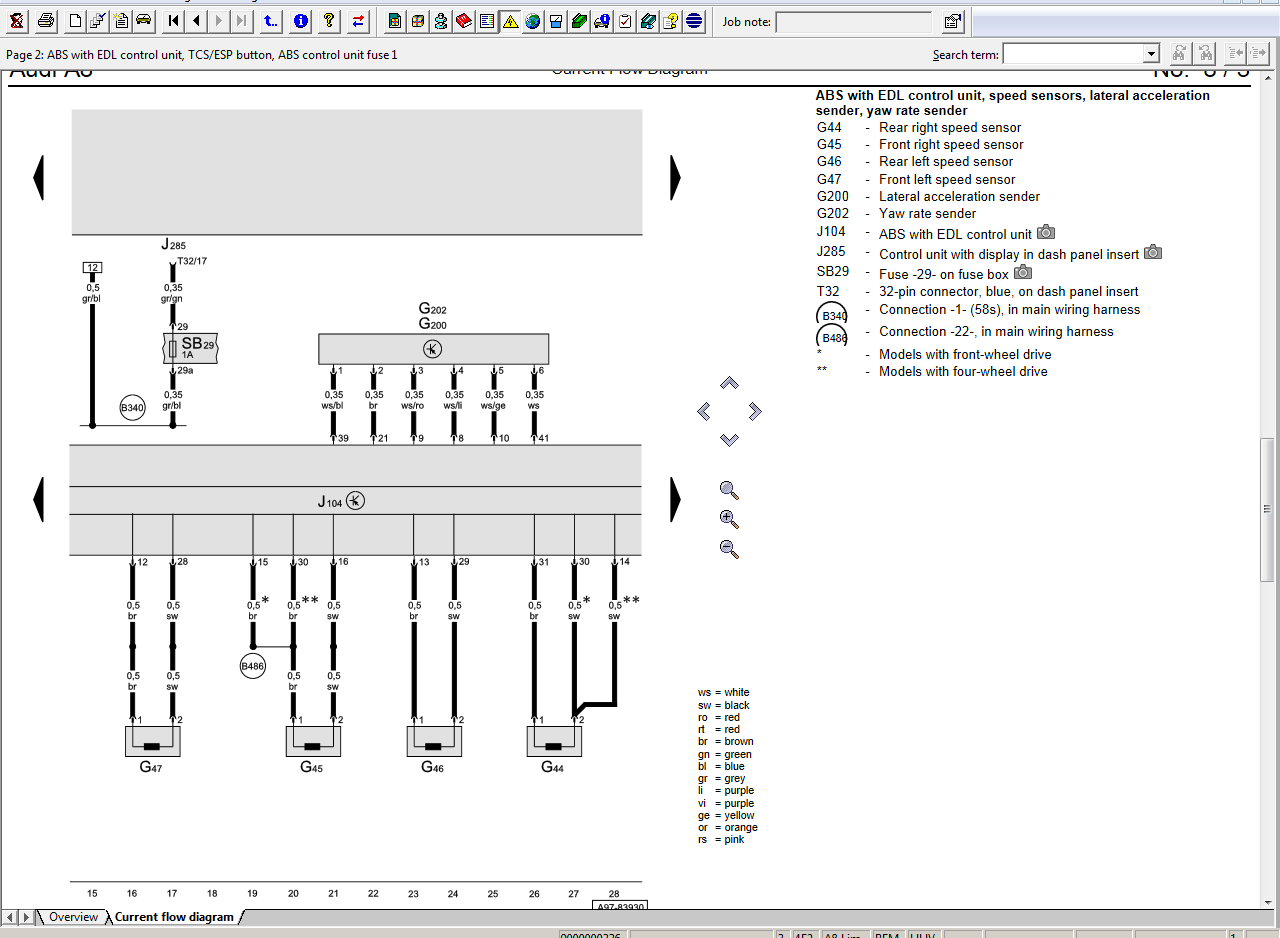

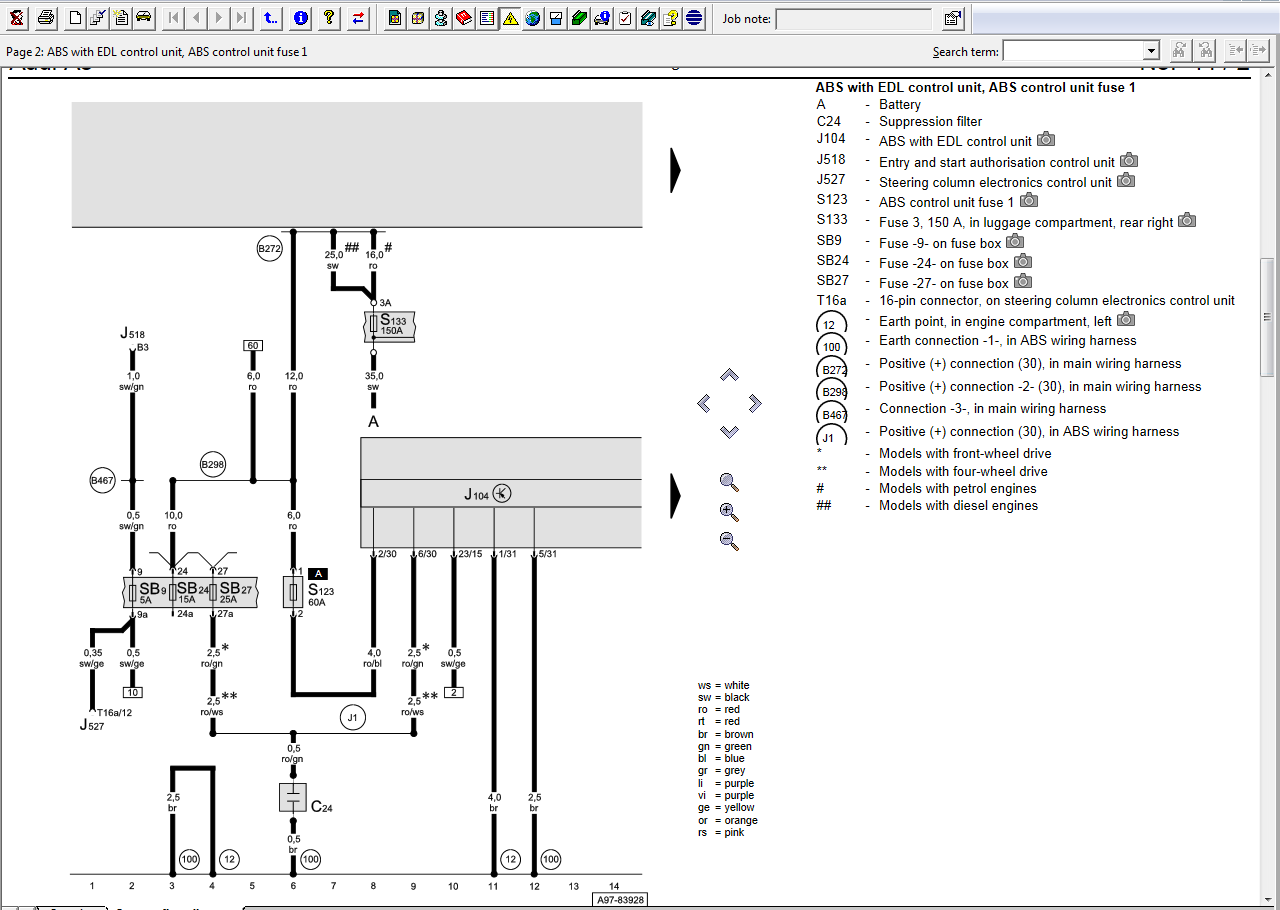

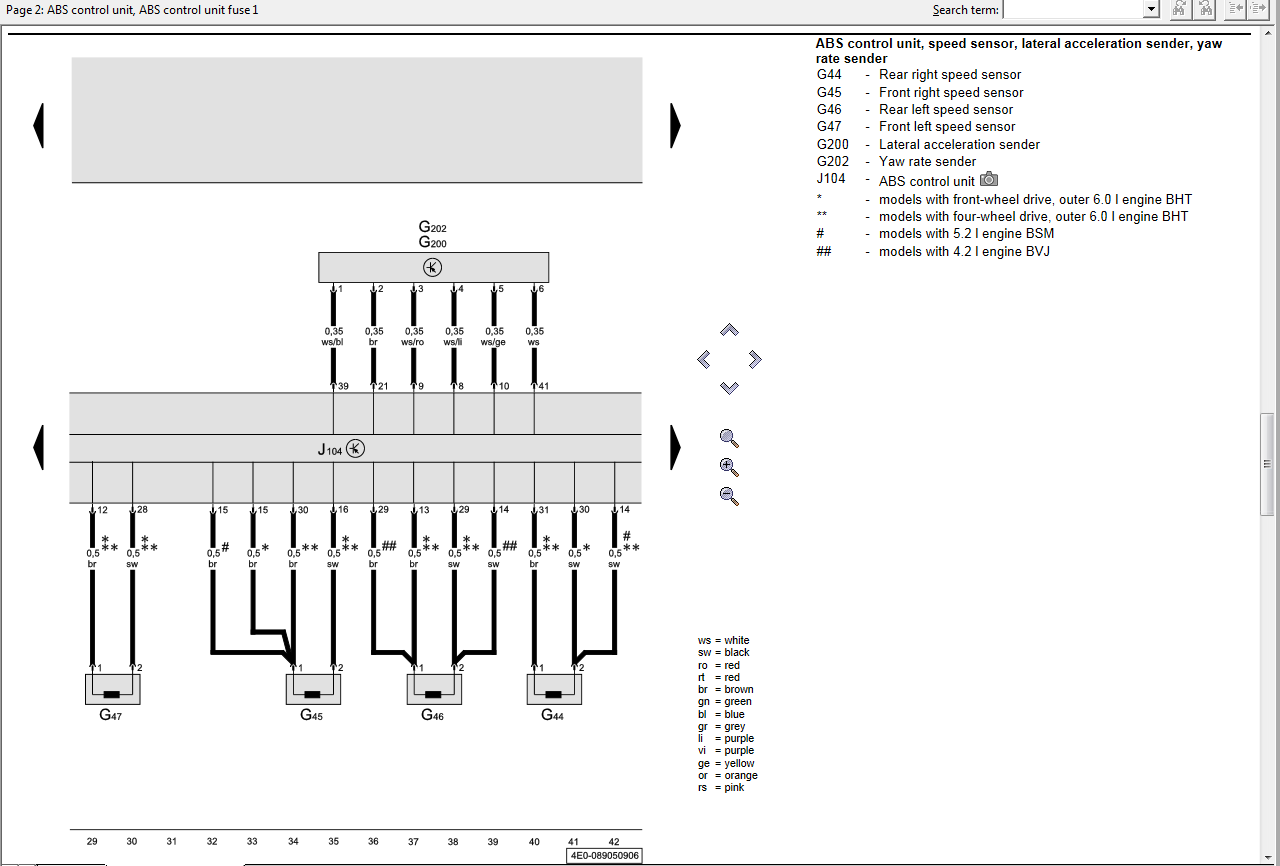

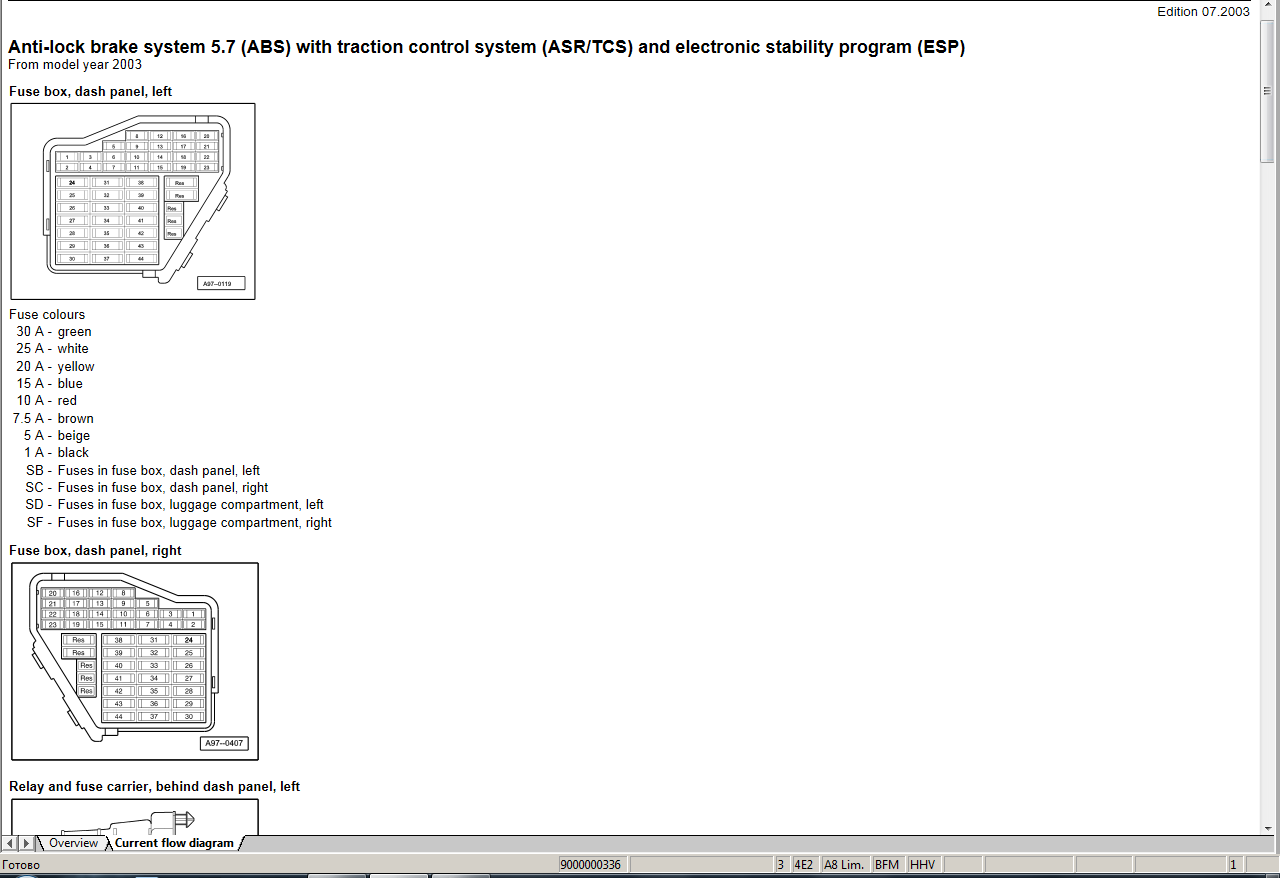

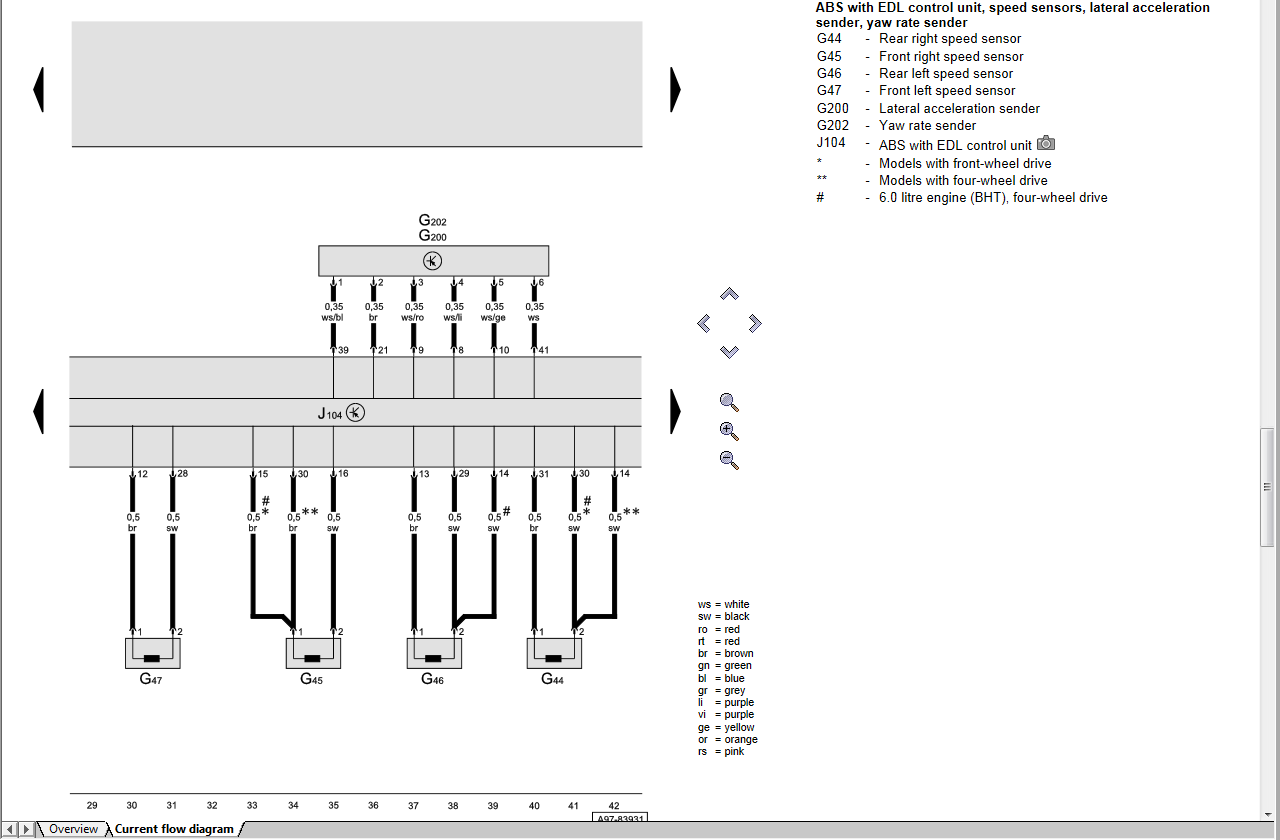

Для моделей 2002-2003г.г.






[Akin]

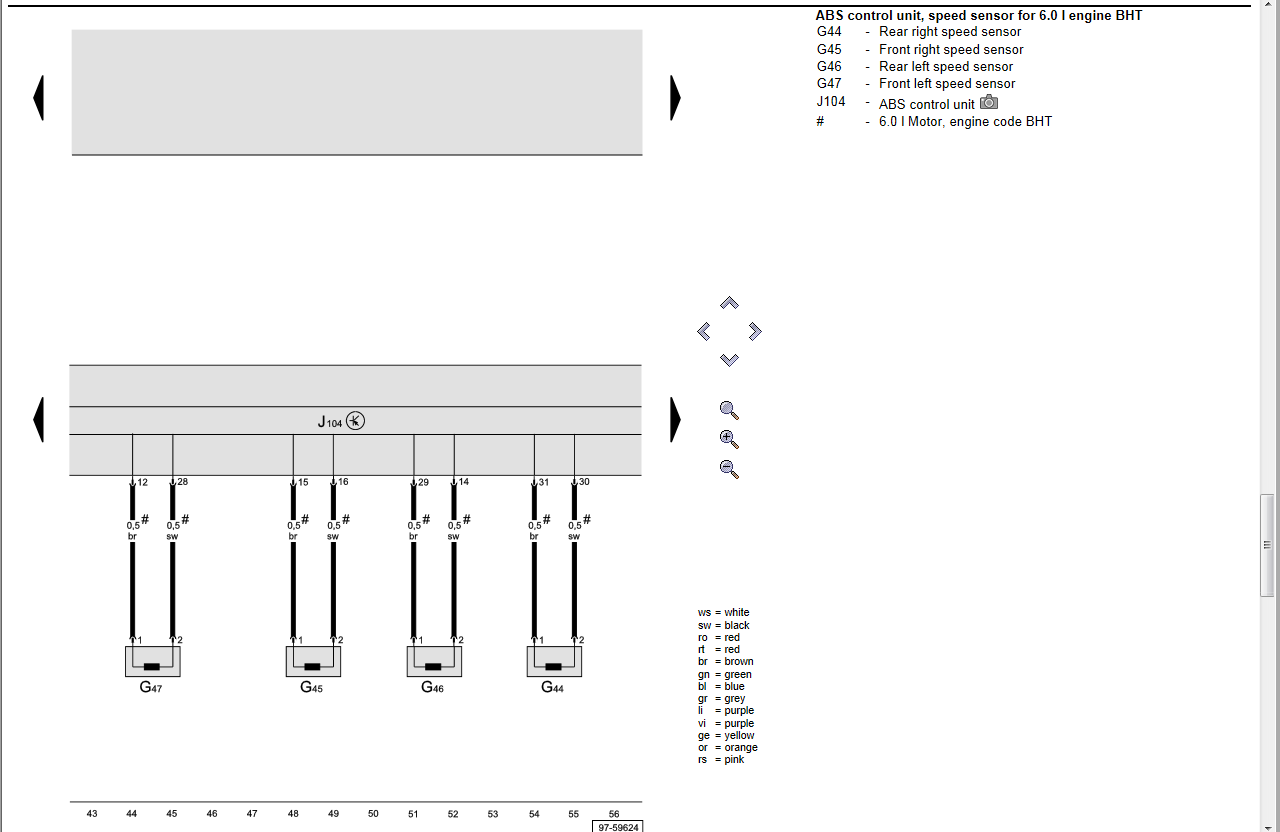

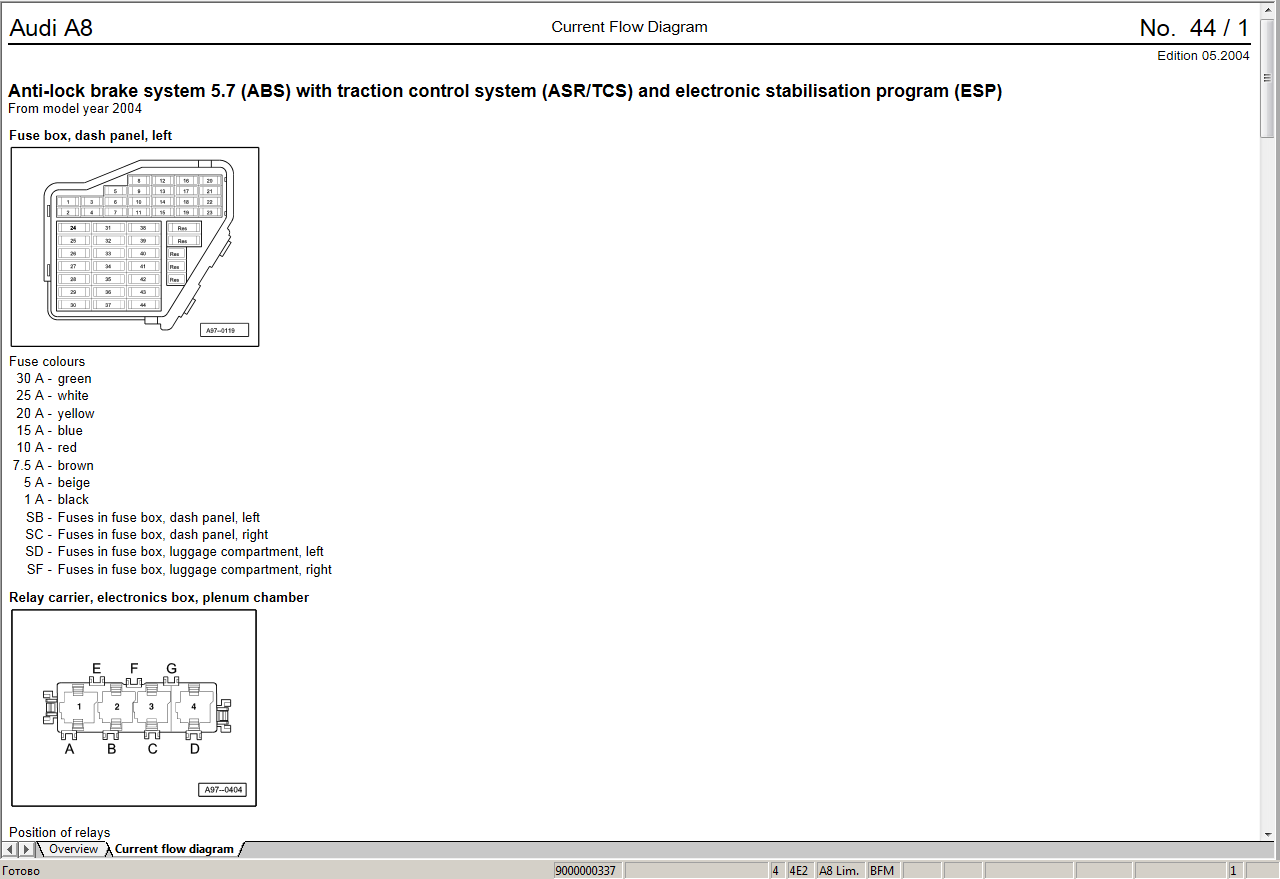

с 2004 модельного года








[Akin]

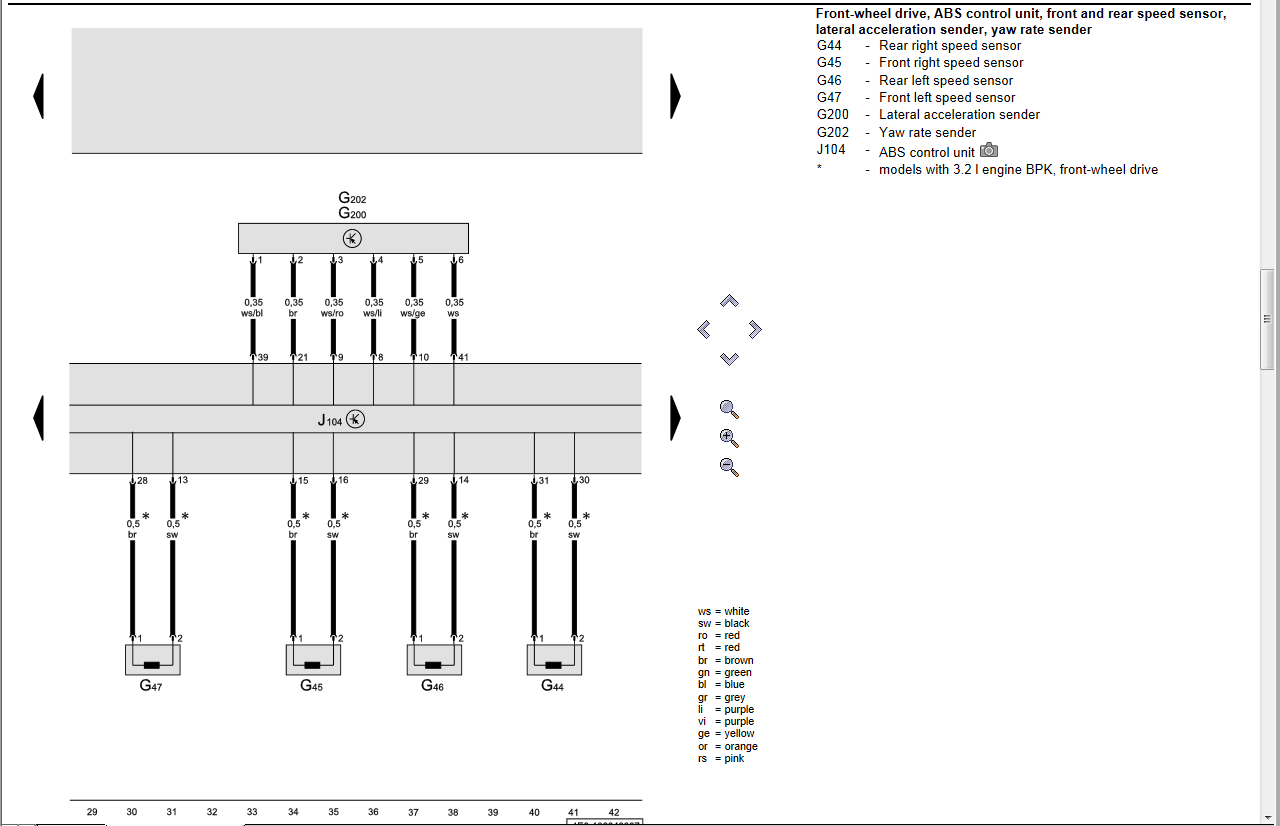

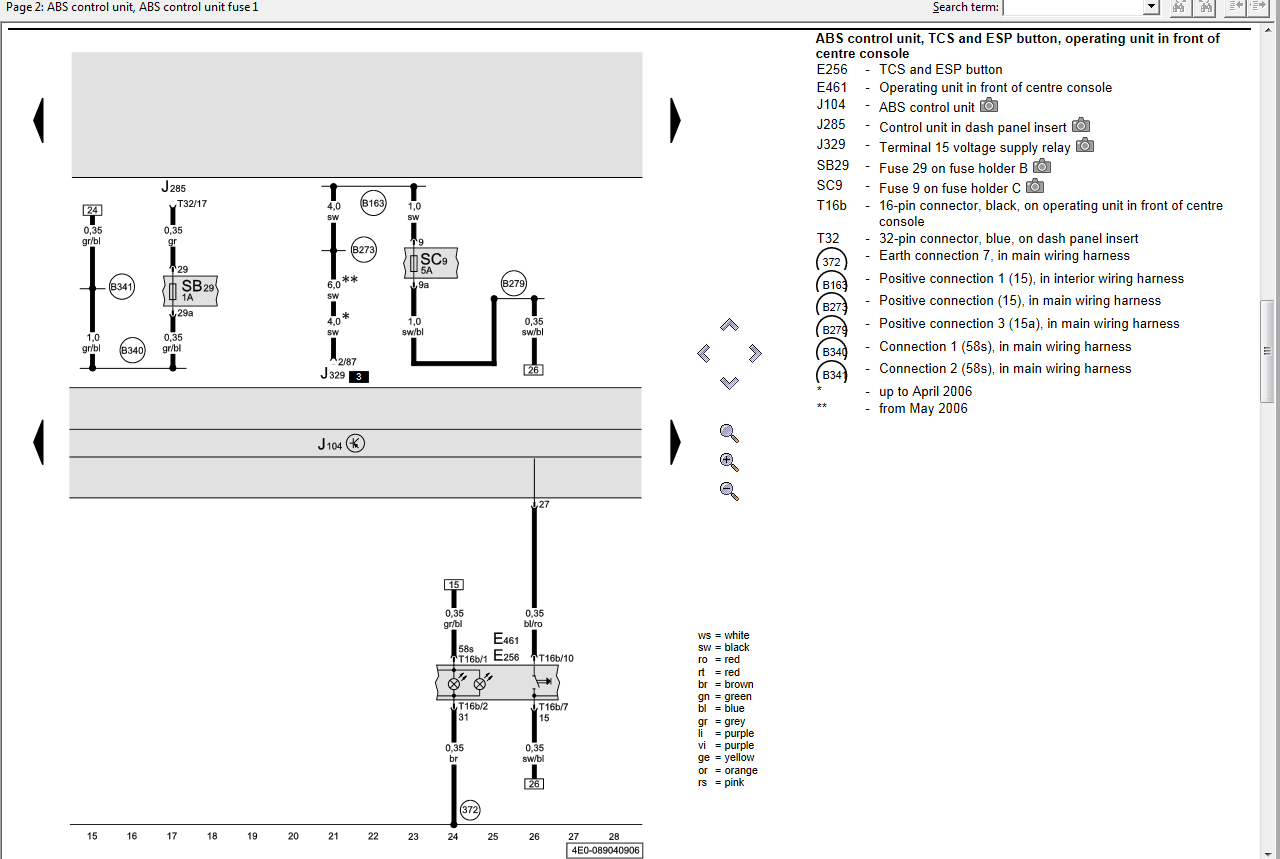

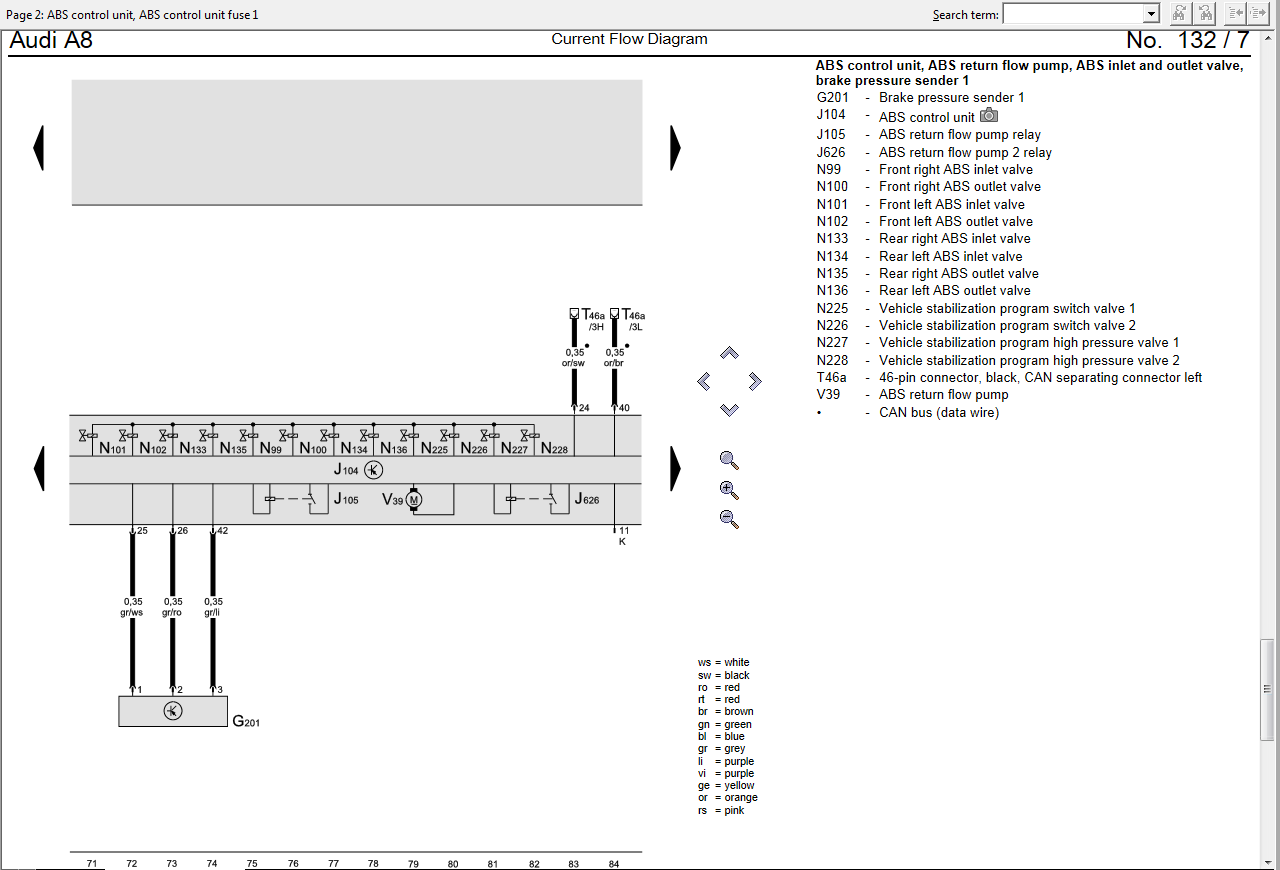

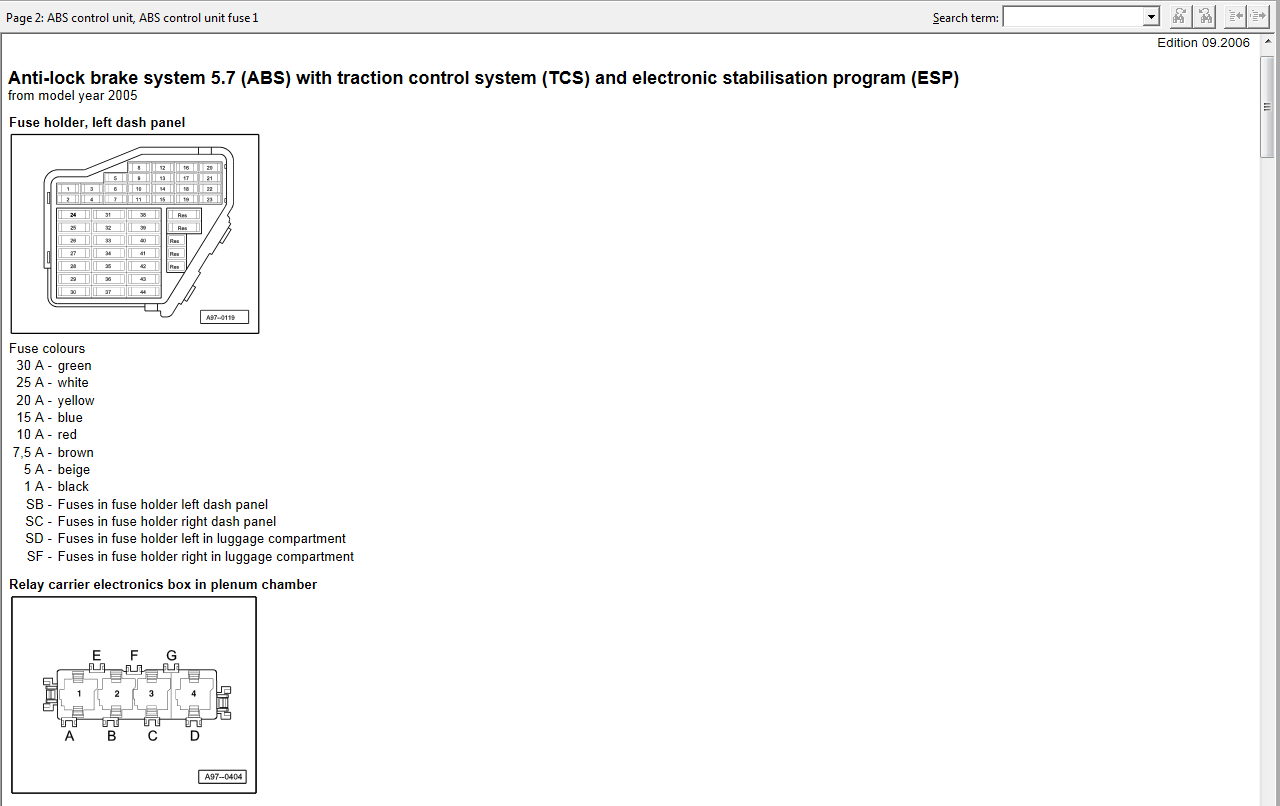

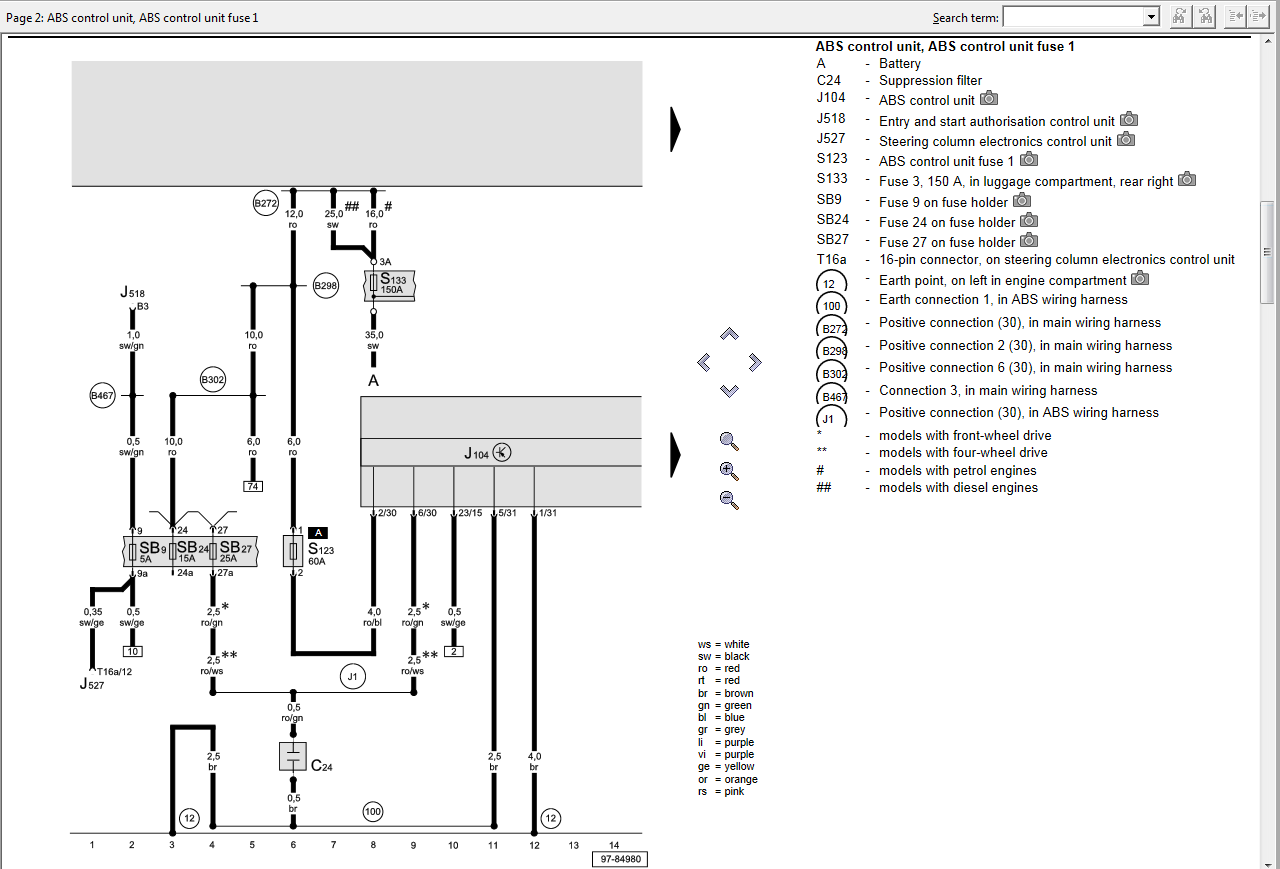

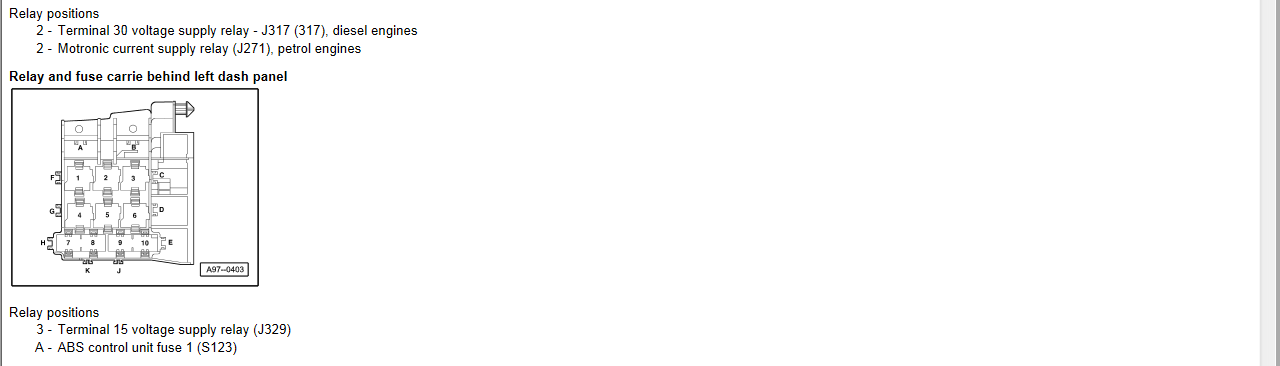

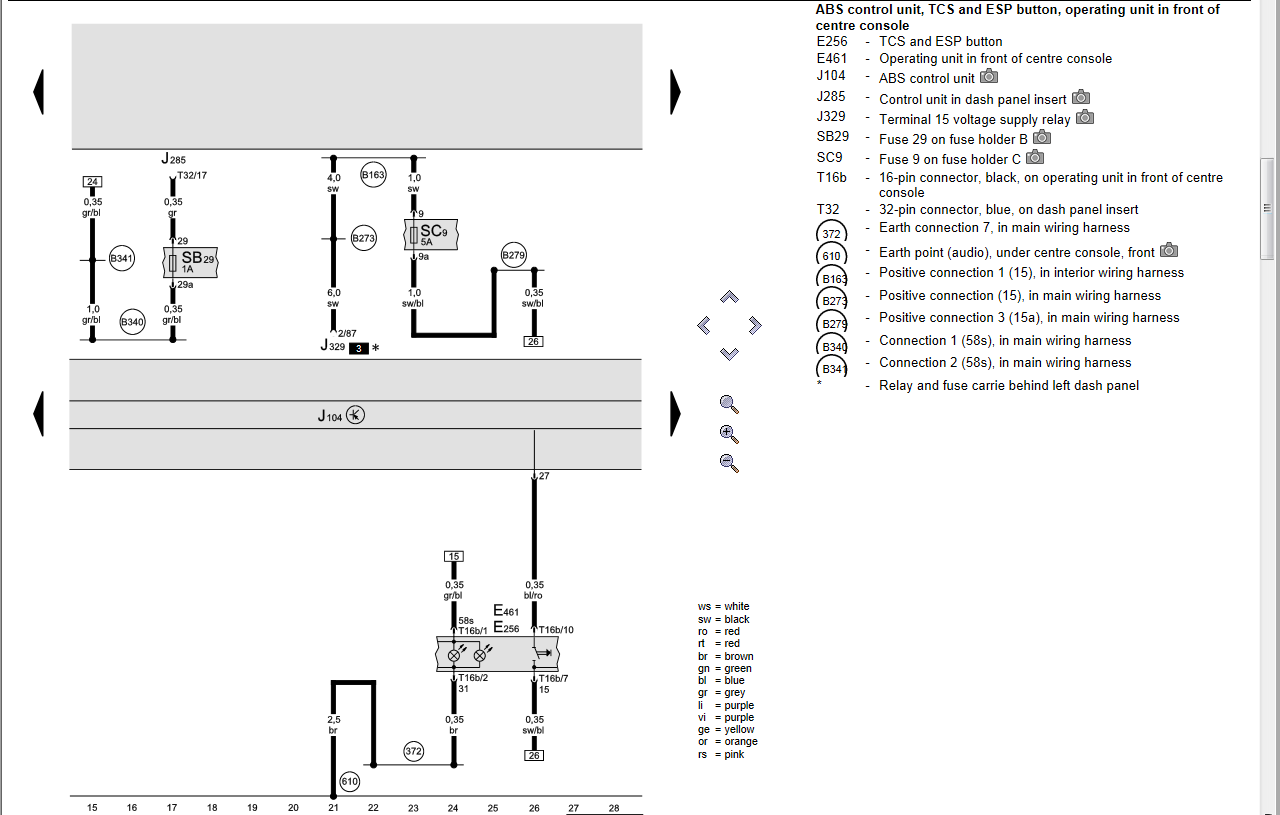

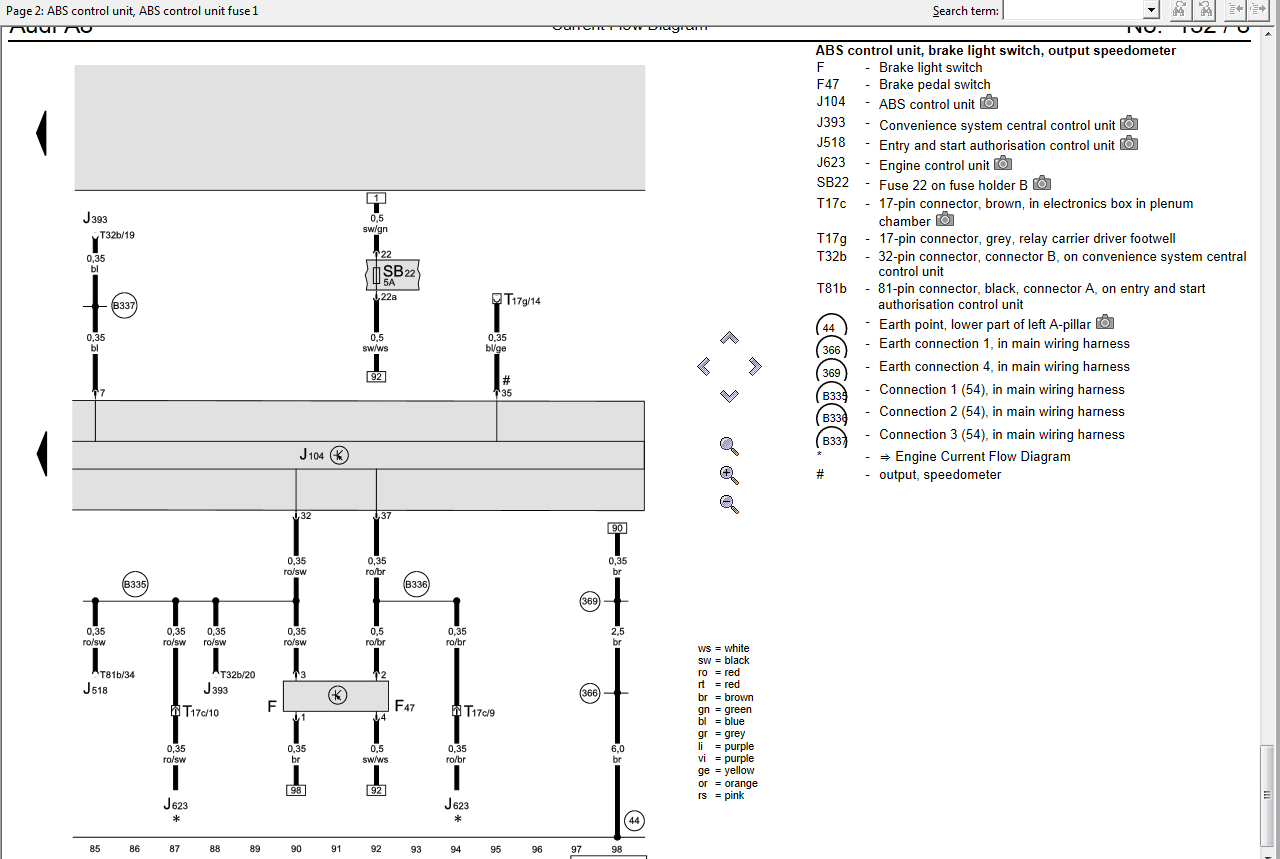

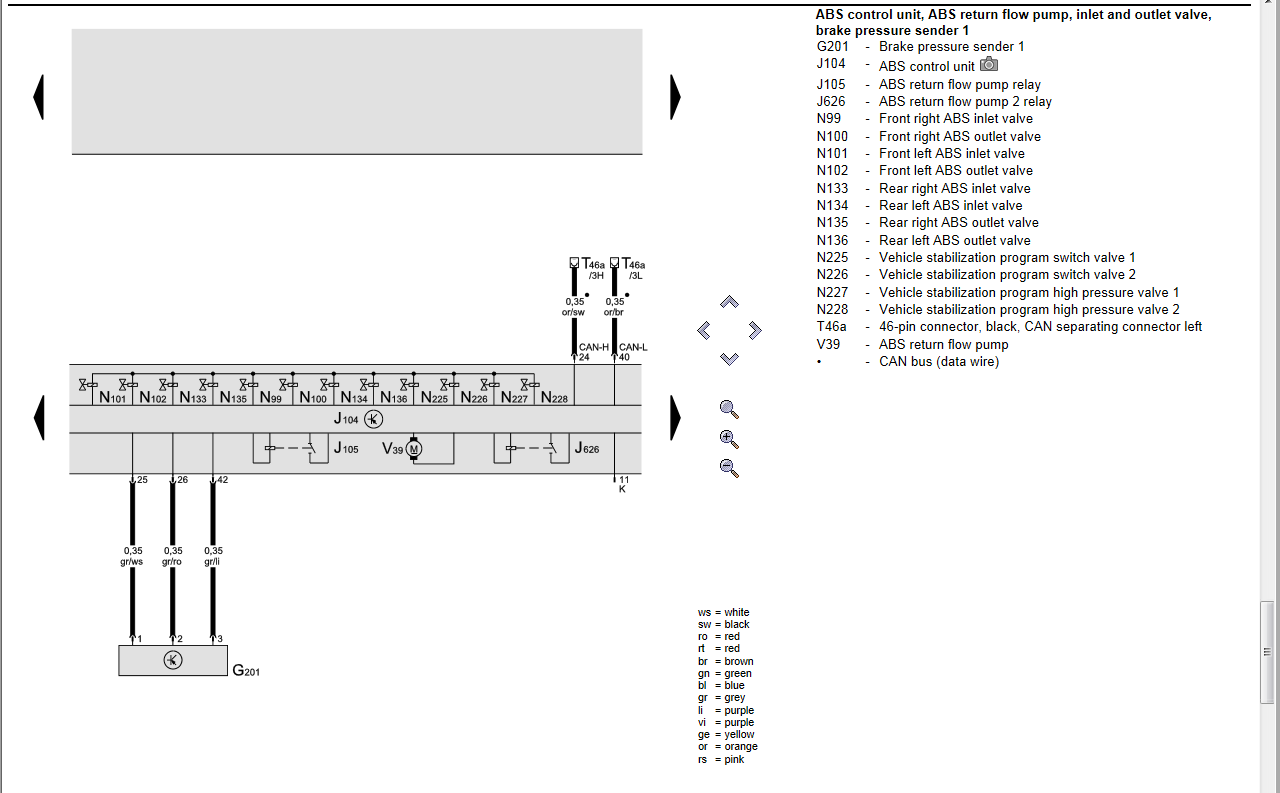

с 2005 модельного года








[Akin]

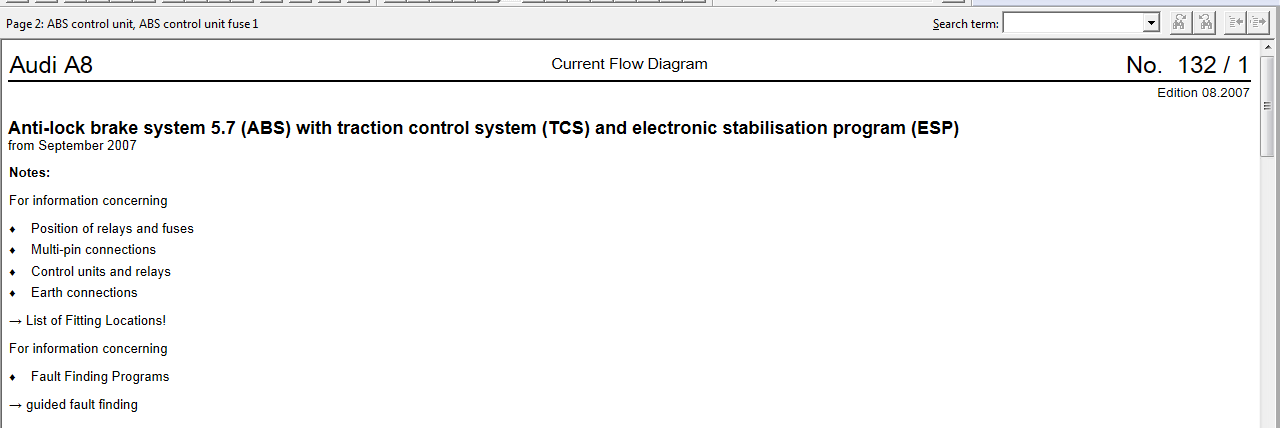

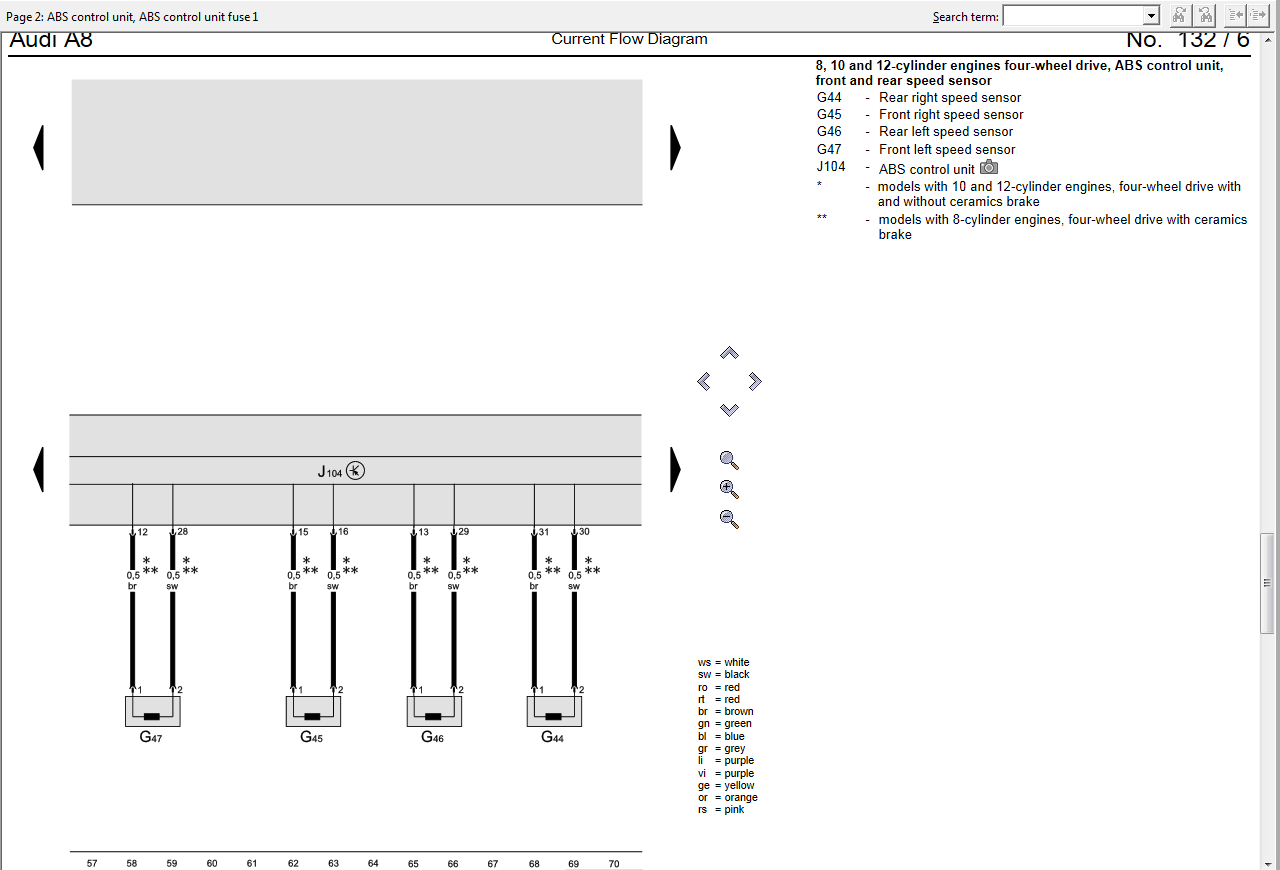

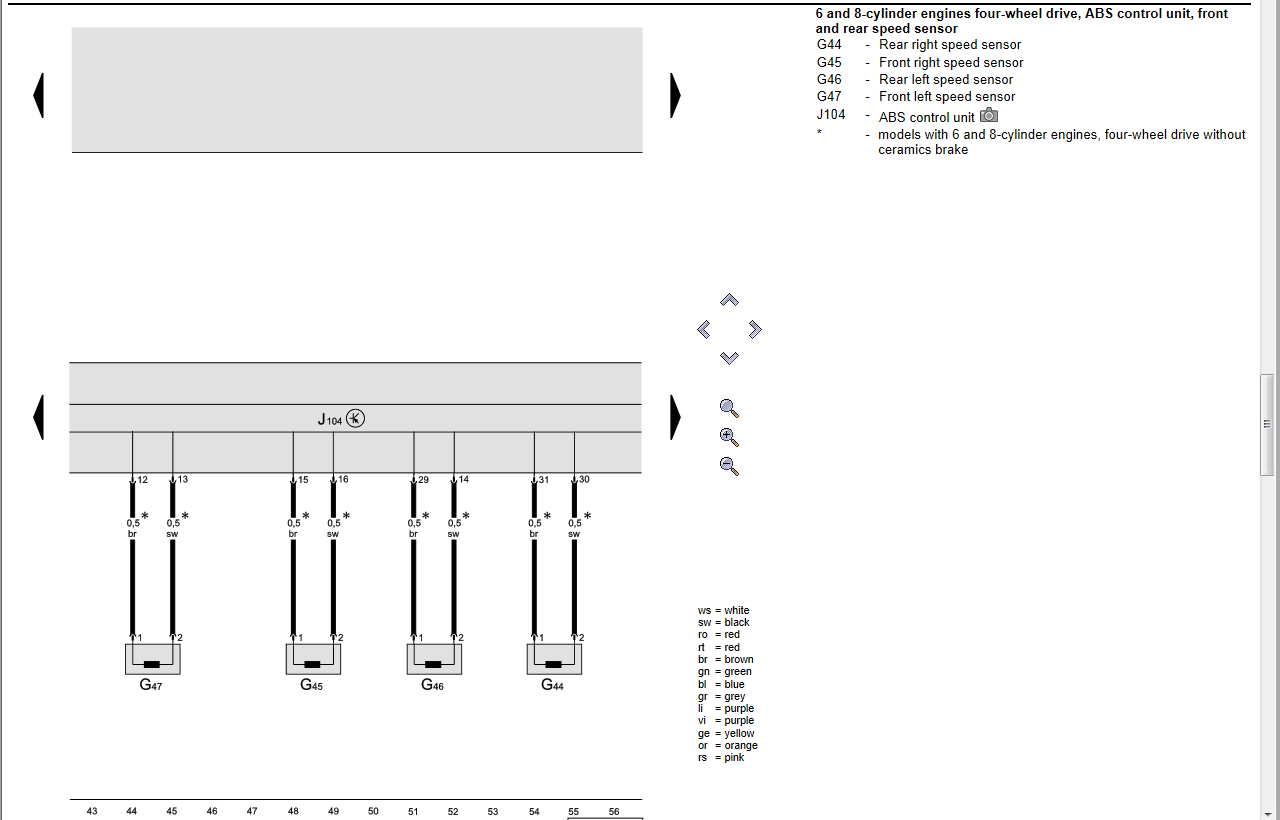

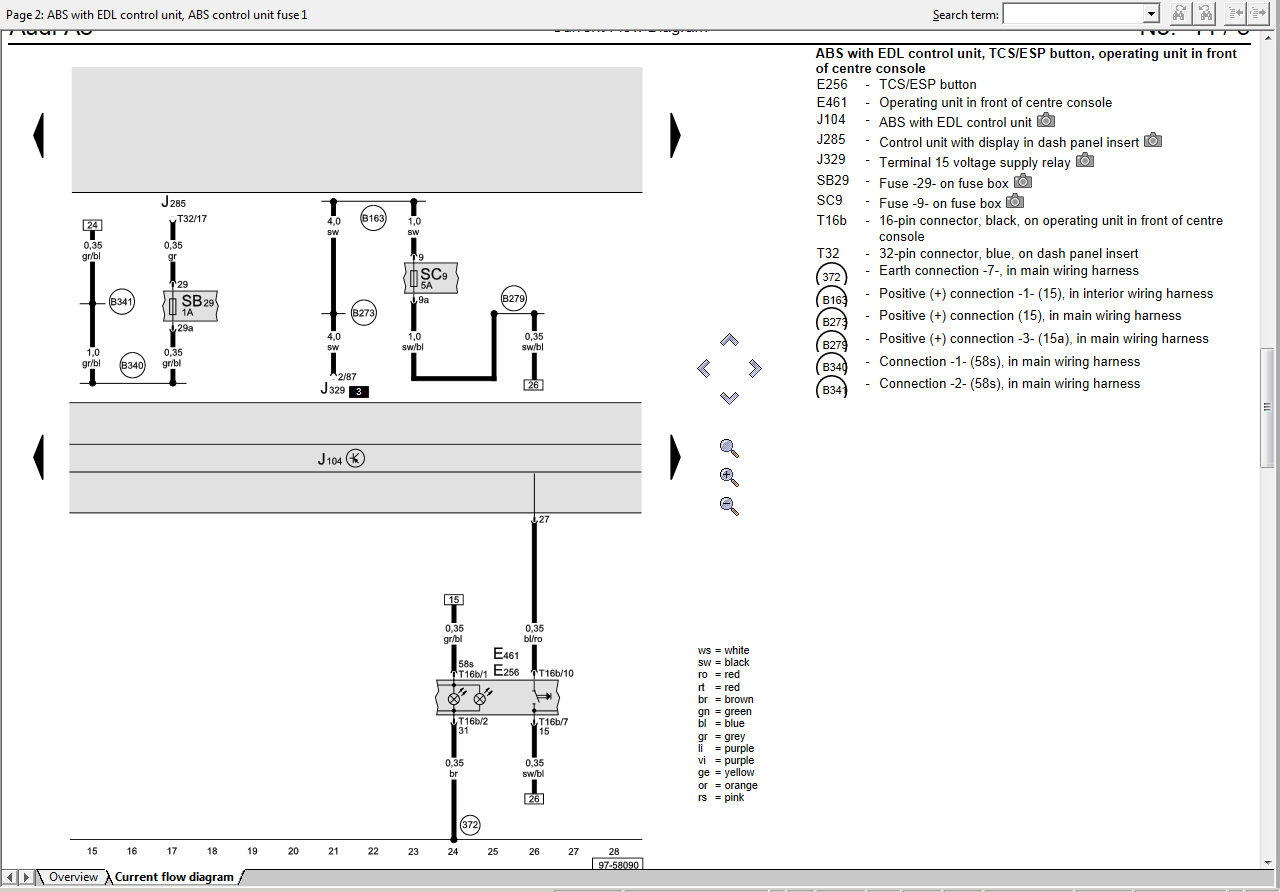

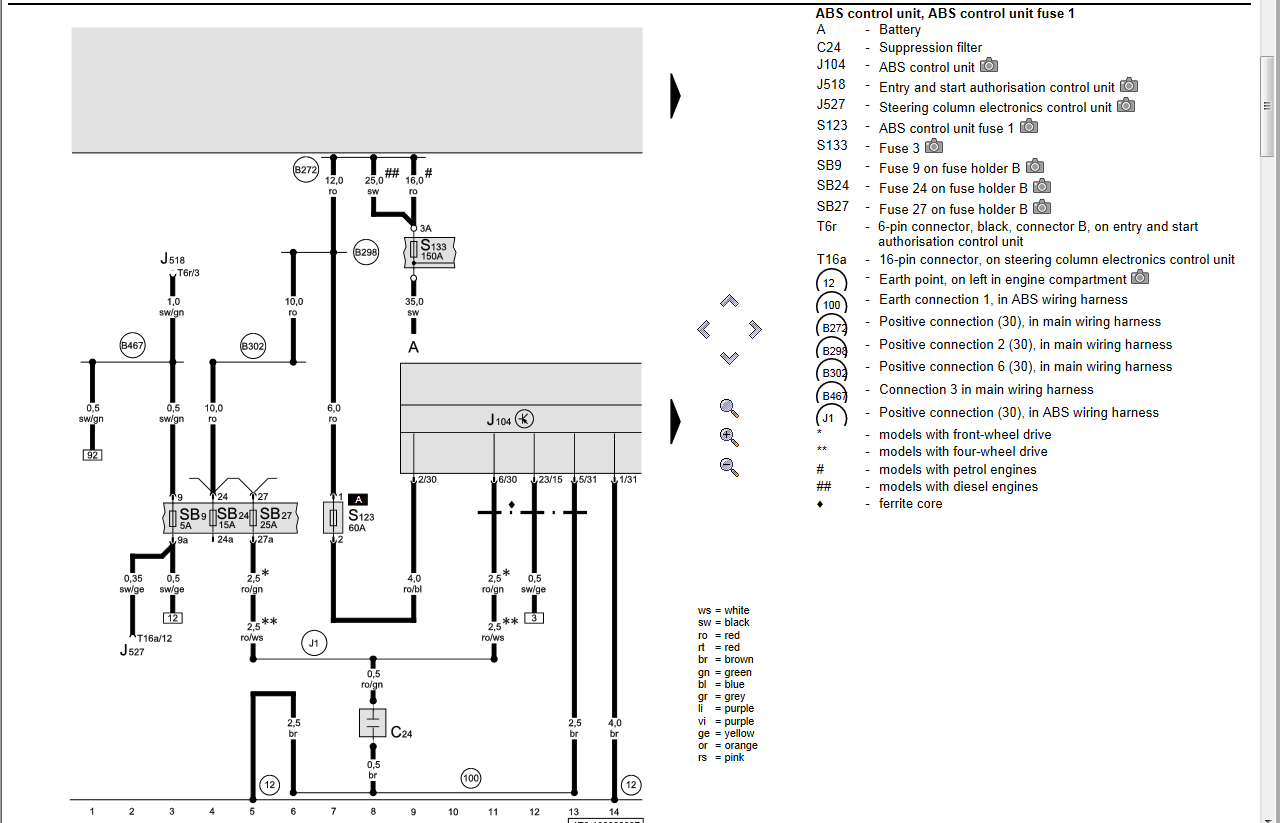

с сентября 2007









[АндрейS8]

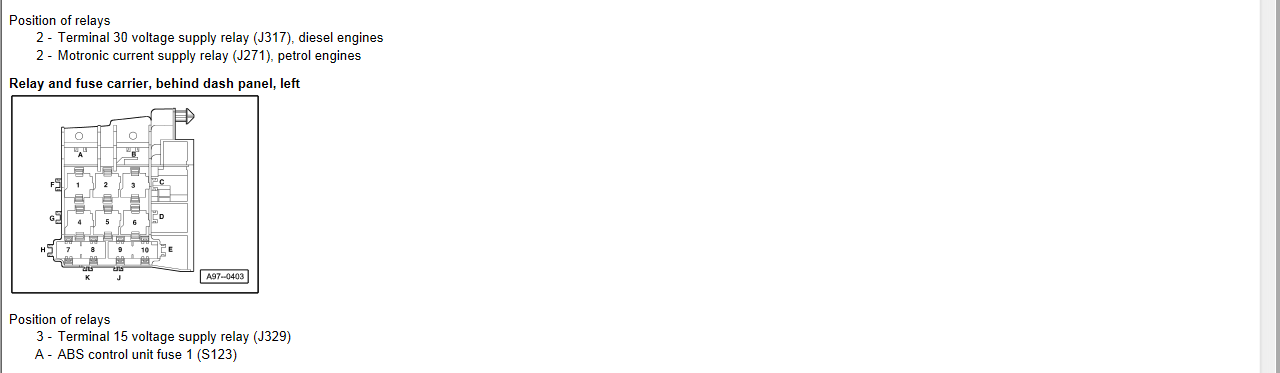

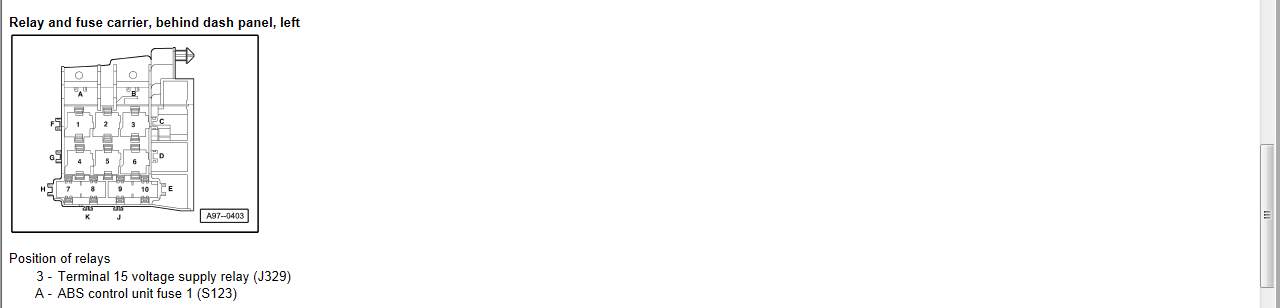

Полезная информация

[Akin]

Да давно нужно было схемы повесить, учитывая частоту вопросов по проверке проводки к блоку АБС.

[Глухой]

Akin огромнейшее спасибо Вам!

В разных блоках только всевозможные расположения подключения датчиков?

[Akin]

Как минимум разная распиновка по датчикам АБС, а так то еще разница есть.

[alexrae]

Интересно, что стоит за такой вакханалией по распиновкам? Железо то по итогу идентичное.
Кстати, как я понимаю на д3 отдельно датчика скорости нет? Все с датчиков абс читается и блок абс выдает сигнал по скорости для других блоков?

[Hamann18]

Спасибо за схемы!
