Переходная рамка для 2DIN магнитолы своими руками.

[Shade]

Здравствуйте уважаемые члены клуба «Очумелые ручки». Сегодня я вам расскажу как быстро качественно и не дорого установить 2DIN магнитолу и изготовить переходную рамку.

[Shade]

А теперь самое интересное. Вот список того, что мне понадобилось для успешного завершения дела:
1 молоток
2 тиски
3 дрель
4 два сверла на 5мм и на 4,2 мм
5 два метчика М6 и М5
6 напильник
7 ножницы по металлу
8 металлические пластинки, изъятые из резинки обычного дворника (чтобы достать штатную магнитолу)
9 адрес конторы у которой есть станок для лазерной резки металла.
10 металлическая пластина шириной 75-80мм длинной 250мм и толщиной 1мм

[shtepa]

круто
особенно "тески"

[Shade]

пардон, исправлюсь

[LIS]

как-то не очень понятно: нужно то то, взять там-то там, и езжайте типа в сервис который вам всё сделает

[Shade]

терпение, скоро напишу все в подробностях

[Shade]

Пожалуй начну потихоньку.
Этап I: Установка магнитолы.
В глубине ниши штатной магнитолы есть кронштейн с овальным пазом для заднего упора аппарата. Но вот незадача! На купленной голове этот упор находится гораздо выше, чем необходимо, поэтому первое действие – перемещение заднего упора в нужное место (это нужное место пришлось вычислять методом научного тыка). Сделать надо следующее вычислить это место и организовать там дырочку с резьбой под вкручивающийся упор (у меня центр отверстии находится на расстоянии 15 мм от нижнего края). Только не сверлите прям на магнитоле, обычна эту часть можно снять и просверлить отдельно от аппарата.

[Shade]

Действие второе изготовление крепежных уголков. Для этого можно взять две прямоугольные пластинки из миллиметровки и загнуть каждую под прямым углом в тисках. После чего эти уголки надо прикрутить к магнитоле. Положение уголка относительно лицевой части магнитолы тоже можно определить опытным путем, воткнув ее в панель и приложив только что сделанные уголки (мое расстояние от уголка до края аппарата 7мм и расстояние от наружного края уголка до центра отверстия под болты к магнитоле 22 мм). Магнитолу с прикрученными ушами втыкаем в панель и определяем где сверлить отверстия, чтобы через уголки прикрутить аппарат к металлическому скелету центральной консоли (так чтобы отверстия не попали на ребра жесткости или еще куда). Снимаем магнитолу и сверлим отверстие в уголках побольше, в металлическом каркасе под резьбу (у меня болты М6, сверло 5мм). Ставим магнитолу, закручиваем, проверяем все ли хорошо получилось. Положение магнитолы можно будет отрегулировать, увеличивая отверстия в уголках.

[Shade]

Этап II: Изготовление рамки.
Я, сняв штатную магнитолу, обрисовывал ее, потом отсканировал свой рисунок, потом обрисовал в компе, что позволило мне делать образцы на принтере из картона, проверять на машине и в случае необходимости редактировать размеры. Более подходящий результат был достигнут и в результате я получил развертка рамки в формате DXF. Она у меня есть до сих пор и в случае необходимости могу ее выслать любому желающему на почту. С этой разверткой надо идти в контору, у которой есть лазерный станок резки металла. В наше время я думаю это не проблема найти такую фирму. И там они в течение 15 минут изготовят вам рамку в металле. Конечно, они могут говорить, что это долго и поэтому дорого, но какое бы у них не стояло оборудование и как бы они вас не лечили, знайте здесь 5 минут работы программиста станка и 20 секунд работы самого станка. Закажите сразу несколько (на случай если что-то не выйдет всегда можно будет попробовать еще). Толщину металла для рамки я брал 0,8мм (ее потом напильником дорабатывать легче). Кстати, в Москве знаю такую конторку АБАМЕТ, они продают станки такого плана и у них в шоу руме стоял один такой, так вот они там халтурят на этих станках частные одноразовые заказы .

[Shade]

Этап III: Установка рамки.

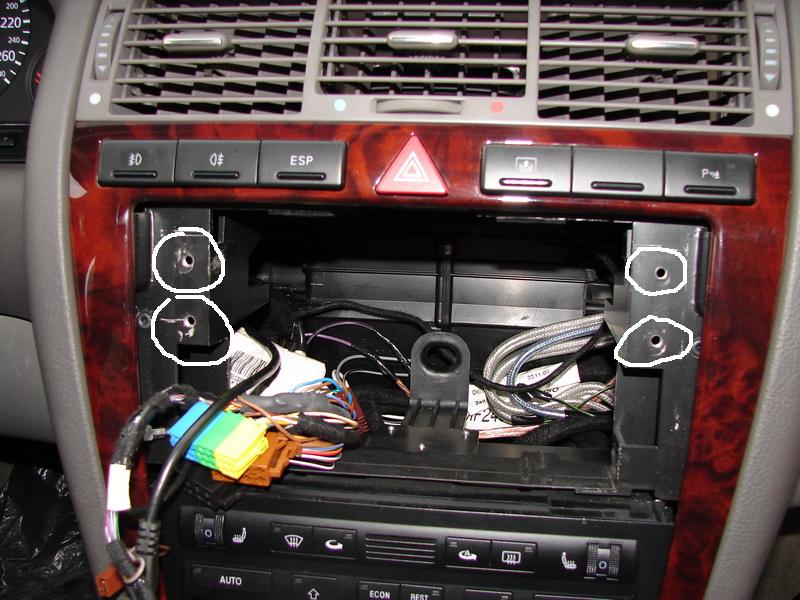

После получения рамки ее необходимо было подогнать под отверстие, которое ей суждено закрывать. Чем серьезней подойти к этому делу, тем лучше будет результат. Подгонка осуществлялась обычным напильником (заняло 30 минут). Так же необходимо не забывать и о форме, так как на рамке должен быть небольшой изгиб. Он был достигнут с помощью коленки. После того как рамка была подогнана по размеру и форме, я отогнул небольшие усы и сделал в них отверстия под болты (рис.1). Потом я вырезал две пластинки, загнул их под прямым углом и просверлил в них отверстия, так чтобы можно было их прикрутить к тем уголкам, которые служили креплением самой магнитолы. Собрал всю конструкцию (рис. 2) и закрыл рамкой. Через откинутую панель магнитолы я получил доступ к тем отверстиям, что были просверлены в рамке. В этом положении я разметил место для резьбы, чтобы можно было прикрутить рамку к уголкам. Снял уголки, просверлил в них по 2 отверстия 4,2мм (по отметкам), нарезал резьбу М5. Потом опять собрал всю конструкцию, накрыл рамкой и закрутил все болты через откинутую панель магнитолы. Правда она зараза постоянно закрывалась сама, но по одному болту за подход я успевал закрутить.

[Shade]

Этап IV: Покраска.
Красить можно чем угодно и как угодно, кому что нравится. Можно на гальванику отдать и покрыть хромом, можно в автосервис и покрасить краской, которой красят пластик на машинах, можно кистями под хохлому. Я покрасил порошком цвет черный полуматовый.
P.S. Благодарю за внимание.
