фотоотчет по ремонту рестаилинговых боковых зеркал.

[иоан 350]

Всем привет, почитал тут почти все но не нашел данного отчета и решил сам зделать .
Описывать как снимать с двери небуду а то получится еще один отчет.
Причиной для ремонта зеркал послужило это левое не останавливались при раскладывание где надо ,а переезжало правое тупо заклинело и складывалось только рукой.
Ну начнем ,снимаем зеркальный элемент, для этого его прижимаем в угол корпуса и стой стороны которое вышло немного наружу тянем пальцами пока не отжелкница потом также и здругой стороны ,отсоединяем провода которые подключены к нему и видим такую картину.

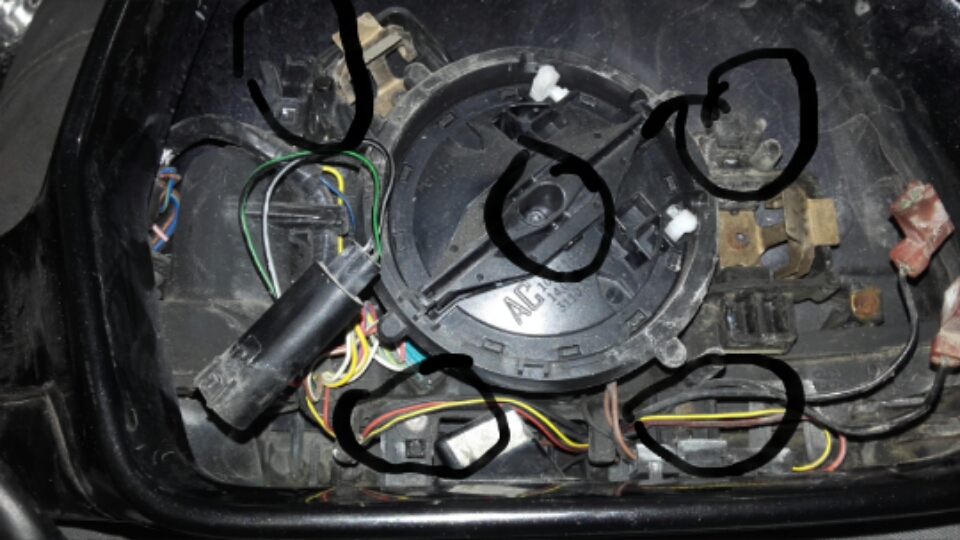

2017-05-12 17.20.29.jpg (347.51 КБ) 11534 просмотра

Все что в черном кружочке (если можно так назвать ) это винтики которые нужно открутить для того чтоб снять корпус,после того как открутили в верху рядом с двумя винтиками есть две защелочки которые нужно нажимать и потехоньку тянуть в верх после того как сняли снимаем нижнюю часть з заде есть защелка смотрим фото ниже

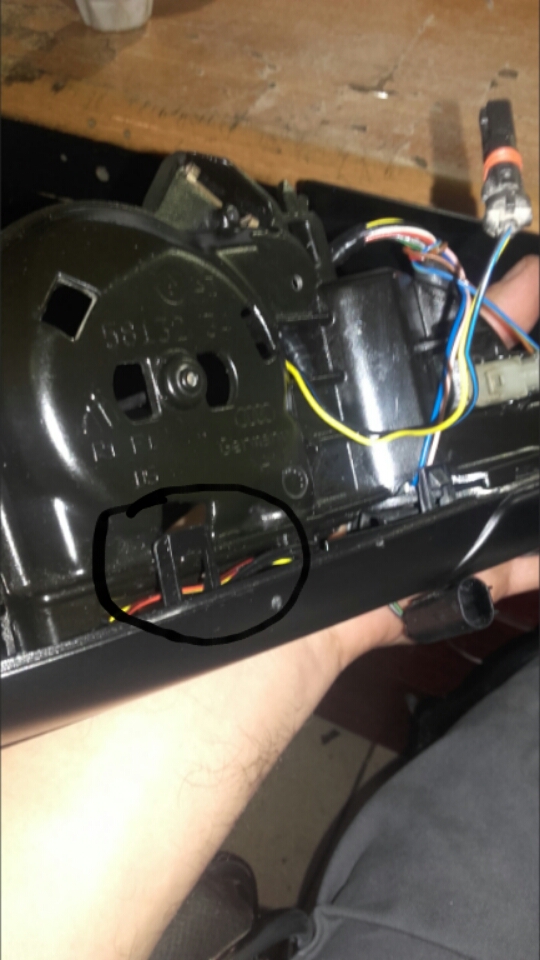

2017-05-12 17.29.13.jpg (280.73 КБ) 11534 просмотра

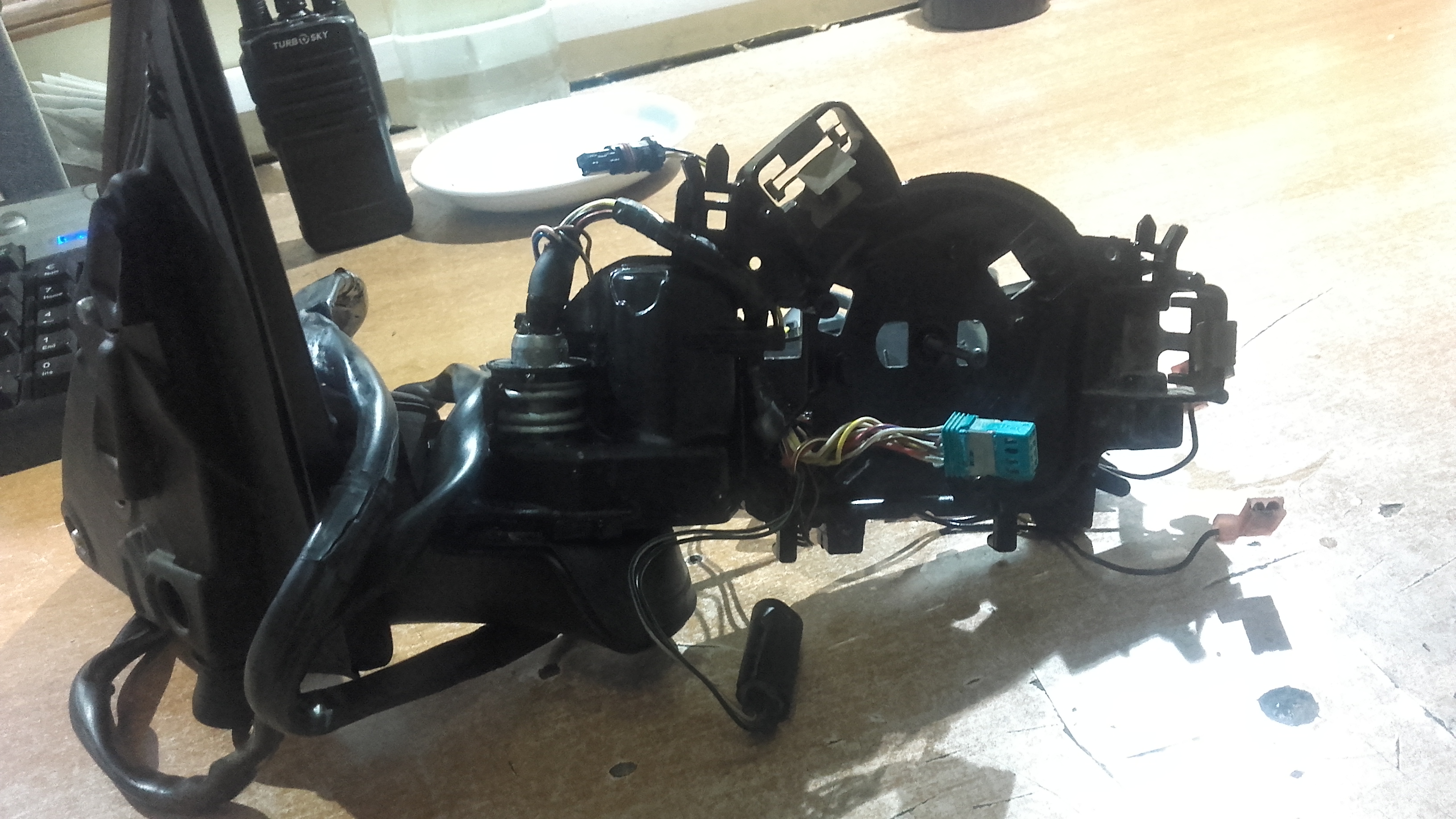

после того как отщелкнули тянем вниз и отсоединяем проводку и видим вот такое


[иоан 350]

Дальше смотрим как вытащить скобу которая держит основания и корпусом

2017-05-12 17.28.30.jpg (52.91 КБ) 11531 просмотр

для этого берем плоскую отвертка и потехоньку потдеваем и тянем чтоб можно было поймать плосками и вытащить после как вытащите тянем за провода чтоб можно было отсоединить основания от корпуса и вот что видем

2017-05-12 17.27.39.jpg (58.22 КБ) 11531 просмотр

Дальше тянем корпус переворачиваем

2017-05-12 17.27.00.jpg (194.63 КБ) 11531 просмотр

видим шайбу, берем плоскую отвертку потдеваем под нее и потихоньку шивелим и снимаем ее

2017-05-12 17.25.49.jpg (249.2 КБ) 11531 просмотр

видим четыри винта и откручиваем их

[иоан 350]

После того как открутили вынимаем электро мотор вместе с редуктором

2017-05-12 17.25.22.jpg (161.74 КБ) 11529 просмотров

Дальше снимаем фишку с моторчика и снимаем пластиковую крышку

2017-05-12 17.21.06.jpg (153.36 КБ) 11529 просмотров

и офегиваем от увиденного это было заклиневшее зеркало ,а виной того что зеркало не останавливается есть вот этот штырек

2017-05-12 17.24.19.jpg (261 КБ) 11529 просмотров

Дальше разбираем редуктор для этого снимаем электро моторчик и снимаем его

2017-05-12 17.22.09.jpg (197.09 КБ) 11529 просмотров

[иоан 350]

Дальше с помощью отвертки снимаем червячную передачу ,а потом также при помощи плоской отвертки снимаем шестерню

Вложение 2017-05-12 18.54.53.jpg больше недоступно

Вот и все что нужно розобрали

2017-05-12 19.02.03.jpg (308.88 КБ) 11528 просмотров

2017-05-12 17.22.33.jpg (48.04 КБ) 11528 просмотров

Дальше все чистим отмываем и все в обратном порядке собираем.
Самое сложное это обратно соединить корпус с основанием я это делал при помощи двух помощников и двух плоских отверток .
Один держал корпус я отвертками здавливал пружину третий вставлял обрезанную шайбу.
Если что не понятно пишите отвечу ,добавляйте что то от себя для улучшения процесса ремонта.
Ну и для того чтоб зеркала не клинили надо ими переодически пользоватся .
Ну и очередной раз убедился что инжинеры ауди с каждым годом все сложнее и ненадежные придумывают конструкции, дорестайленговые зеркала намного проще в розборе и по конструкыии.

[Pampasnick]

Хороший отчёт!
Только добавь фото зеркала всборе, чтобы было понимание о чем речь.

[VLADIMIR85]

Хороший отчет.
У меня как раз такое зеркало валяется- нужно отремонтировать и в люди

[иоан 350]

Владимир все получится самое сложное это обратно собрать ,а вернее сжат пружину ,если что спрашивай подскажу хотя ничего сложного там нет.

[иоан 350]

Делались вот такие зеркала

2017-05-14 14.39.36.jpg (192.76 КБ) 11420 просмотров

[piodede]

ребята подскажу как снять скобку пружины одному быстро и без проблем.

1. зеркало целиком не снимайте. пусть останется на двери.
2. зубы плоскогубцев поставьте на края тарелки на которой утопает скобка. на ручки плоскогубцев подставьте доску и грудью надавите.
3. вытащить скобку легко и просто.

[Тамплиер]

Вытащить просто а вот собрать да не снимая зеркал.

[иоан 350]

Это точно а чтоб снять зеркало надо всю дверь роздербанить и рамку вытащить.
