Оптоволокно подсветки дефлекторов ФОТООТЧЁТ
-
- Реклама
-
kostik60
- Член Клуба
- Сообщения: 308
- Зарегистрирован: Чт сен 18, 2008 8:30 pm
- Награды: 1
- Репутация: 20
- Модель: A8 2010
- Мотор: CDRA 4.2
- Город: Апатиты
- Имя: Костя
- Откуда: Апатиты, Мурманская обл.
- Контактная информация:
Оптоволокно подсветки дефлекторов ФОТООТЧЁТ
Такой темы не нашёл - поэтому думаю никто этим ещё не занимался - короче если у вас подсветка в салоне отдельных точек дефлекторов стала тусклой - смотрите отчёт ...
- Вложения
-

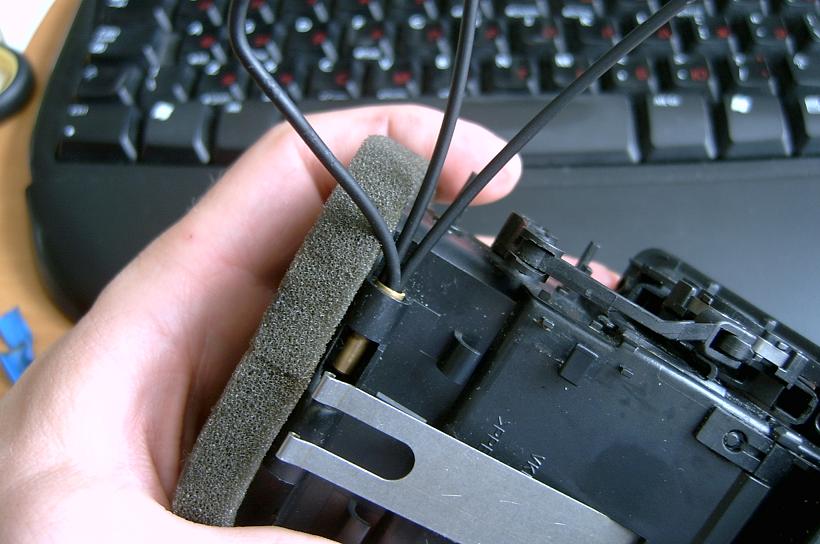

- Вынимаем из дефлектора цоколь с оптопроводами ... используем маленькую отвёртку или ножик
-
- вытаскиваем из цоколя провода - можно только тот который светит тускло ...
-
- у меня светило тускло два из трёх - они оказались обломаны ...
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
-
kostik60
- Член Клуба
- Сообщения: 308
- Зарегистрирован: Чт сен 18, 2008 8:30 pm
- Награды: 1
- Репутация: 20
- Модель: A8 2010
- Мотор: CDRA 4.2
- Город: Апатиты
- Имя: Костя
- Откуда: Апатиты, Мурманская обл.
- Контактная информация:
Re: Оптоволокно подсветки дефлекторов ФОТООТЧЁТ
дальше ...
- Вложения
-
- для извлечения кусков оптоволокна - используем скрепку канцелярскую
-
- концы проводов из цоколя и обломанные куски ...
-
- зачищаем волокно ...
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
-
kostik60
- Член Клуба
- Сообщения: 308
- Зарегистрирован: Чт сен 18, 2008 8:30 pm
- Награды: 1
- Репутация: 20
- Модель: A8 2010
- Мотор: CDRA 4.2
- Город: Апатиты
- Имя: Костя
- Откуда: Апатиты, Мурманская обл.
- Контактная информация:
Re: Оптоволокно подсветки дефлекторов ФОТООТЧЁТ
дальше ..
- Вложения
-
- поворачиваем концы проводов к окну со светом - рабочий провод - будет светиться - нерабочий - нет - ищем дальше где-то в проводе излом- как грифель в карандаше ... и устраняем его
-
- ... теперь светятся оба ... :)
-
- вставляем провода обратно в цоколь - предварительно выковыриваем клей из цоколя - можно залить всё новым клеем - я не стал ...
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
-
mib777
- Сообщения: 88
- Зарегистрирован: Пт фев 19, 2010 10:45 am
- Репутация: 0
- Модель: 1998
- Мотор: 4,2
- Город: Украина, Киев
- Имя: Сергей
- Откуда: Украина, Киев
- Контактная информация:
Re: Оптоволокно подсветки дефлекторов ФОТООТЧЁТ
О-о-о классный отчет! Я как раз думал над этим вопросом. Поменял все лампочки в салоне а на дефлекторах все равно темно. Спасибо автору
В этом вашем интернете хрен поймешь, кто прикалывается, а кто реально дебил
-
kostik60
- Член Клуба
- Сообщения: 308
- Зарегистрирован: Чт сен 18, 2008 8:30 pm
- Награды: 1
- Репутация: 20
- Модель: A8 2010
- Мотор: CDRA 4.2
- Город: Апатиты
- Имя: Костя
- Откуда: Апатиты, Мурманская обл.
- Контактная информация:
Re: Оптоволокно подсветки дефлекторов ФОТООТЧЁТ
окончание ...
Единственный косяк - провода без запаса длины - у меня один из двух стал на столько короче что до местя куда он светит не хватило 2 сантима - пойду в магаз электроники - посмотрю чем можно проводок сам заменить - найду - напишу ....
Вот и всё
Единственный косяк - провода без запаса длины - у меня один из двух стал на столько короче что до местя куда он светит не хватило 2 сантима - пойду в магаз электроники - посмотрю чем можно проводок сам заменить - найду - напишу ....
Вот и всё
- Вложения
-
- проверяем работоспособность - фонарик направляем в цоколь - проводки светят ... :)
-
- собираем всё назад ...
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
-
kostik60
- Член Клуба
- Сообщения: 308
- Зарегистрирован: Чт сен 18, 2008 8:30 pm
- Награды: 1
- Репутация: 20
- Модель: A8 2010
- Мотор: CDRA 4.2
- Город: Апатиты
- Имя: Костя
- Откуда: Апатиты, Мурманская обл.
- Контактная информация:
Re: Оптоволокно подсветки дефлекторов ФОТООТЧЁТ
Да и ещё - концы оптопровода надо аккуратно срезать строительным ножом - перпендикулярно самому проводу ...
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
-
mib777
- Сообщения: 88
- Зарегистрирован: Пт фев 19, 2010 10:45 am
- Репутация: 0
- Модель: 1998
- Мотор: 4,2
- Город: Украина, Киев
- Имя: Сергей
- Откуда: Украина, Киев
- Контактная информация:
Re: Оптоволокно подсветки дефлекторов ФОТООТЧЁТ
Как вариант, я так предполагаю, что можно еще это оптоволокно заменить на диоды точечно (ну как вариант для размышления)
В этом вашем интернете хрен поймешь, кто прикалывается, а кто реально дебил
-
VolumeX
- Член Клуба
- Сообщения: 2657
- Зарегистрирован: Вт окт 23, 2007 4:57 pm
- Награды: 1
- Репутация: 54
- Модель: V40
- Мотор: 3.5
- Город: Чехов
- Имя: Алексей
Re: Оптоволокно подсветки дефлекторов ФОТООТЧЁТ
Я что-то не совсем понял, такая подсветка стоит на всех дефлекторах по всему салону ?
Молодец, что разобрался
Молодец, что разобрался
-
kostik60
- Член Клуба
- Сообщения: 308
- Зарегистрирован: Чт сен 18, 2008 8:30 pm
- Награды: 1
- Репутация: 20
- Модель: A8 2010
- Мотор: CDRA 4.2
- Город: Апатиты
- Имя: Костя
- Откуда: Апатиты, Мурманская обл.
- Контактная информация:
Re: Оптоволокно подсветки дефлекторов ФОТООТЧЁТ
короче забейте на диоды - сходил в радио товары купи оптический кабель 160 р - смотрите дальше ...
- Вложения
-
- кабель из магазина - 160 руб - 1.5 метра - на всю машину хватит
-
- режем конец ...
-
- вот он на срезе - светится :)
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
-
kostik60
- Член Клуба
- Сообщения: 308
- Зарегистрирован: Чт сен 18, 2008 8:30 pm
- Награды: 1
- Репутация: 20
- Модель: A8 2010
- Мотор: CDRA 4.2
- Город: Апатиты
- Имя: Костя
- Откуда: Апатиты, Мурманская обл.
- Контактная информация:
Re: Оптоволокно подсветки дефлекторов ФОТООТЧЁТ
далее ..
- Вложения
-
- отрезаем два куска нужной длины - у меня два провода не светят ...
-
- Снимаем верхнюю оплетку ... и О ЧУДО - имеем ТОЧНО ТАКОЙ ЖЕ как родной провод - до доли миллиметра :))))
-
- Старый (родной) и новый (из кабеля) провода на срезе - один в один ...
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
-
kostik60
- Член Клуба
- Сообщения: 308
- Зарегистрирован: Чт сен 18, 2008 8:30 pm
- Награды: 1
- Репутация: 20
- Модель: A8 2010
- Мотор: CDRA 4.2
- Город: Апатиты
- Имя: Костя
- Откуда: Апатиты, Мурманская обл.
- Контактная информация:
Re: Оптоволокно подсветки дефлекторов ФОТООТЧЁТ
Дальше ... ВНИМАНИЕ - ноый кабель - сама опто жила - более хрупкая и жёсткая чем та которая стояла - работать с ней аккуратно - сильно НЕ ГНУТЬ ..
- Вложения
-
- Заголяем жилы ...
-
- Вставляем в цоколь - чуть выпускаем наружу - и ровно строительным ножом обрезаем лишку по цоколю
-
- Вот чо получилоц - КРАСОТА :)))
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
-
kostik60
- Член Клуба
- Сообщения: 308
- Зарегистрирован: Чт сен 18, 2008 8:30 pm
- Награды: 1
- Репутация: 20
- Модель: A8 2010
- Мотор: CDRA 4.2
- Город: Апатиты
- Имя: Костя
- Откуда: Апатиты, Мурманская обл.
- Контактная информация:
Re: Оптоволокно подсветки дефлекторов ФОТООТЧЁТ
далее....
Всё - тема полностью, я думаю, проработана - есть вопросы пишите .... удачи всем
Всё - тема полностью, я думаю, проработана - есть вопросы пишите .... удачи всем
- Вложения
-
- Цоколь на место ...
-
- Проводки тоже на места - АККУРАТНО - не поломать жилу ...
-
- ... и ещё ...
были 1997 3.7 Quattro, 1998 3.7 Quattro, 2004 4.2 BFM
-
mib777
- Сообщения: 88
- Зарегистрирован: Пт фев 19, 2010 10:45 am
- Репутация: 0
- Модель: 1998
- Мотор: 4,2
- Город: Украина, Киев
- Имя: Сергей
- Откуда: Украина, Киев
- Контактная информация:
Re: Оптоволокно подсветки дефлекторов ФОТООТЧЁТ
Класс! Надо в ФАК однозначно
В этом вашем интернете хрен поймешь, кто прикалывается, а кто реально дебил
-
InLine
- Почетный член Клуба
- Сообщения: 2216
- Зарегистрирован: Вт июн 30, 2009 11:45 pm
- Репутация: 111
- Модель: S8
- Мотор: AKH 4.2
- Город: Москва
- Имя: Евгений
- Откуда: Москва
Re: Оптоволокно подсветки дефлекторов ФОТООТЧЁТ
КРУТО!
Полезный отчет!
Полезный отчет!
-
Elmar
- Сообщения: 891
- Зарегистрирован: Чт дек 10, 2009 12:37 pm
- Репутация: 8
- Модель: S8 2001
- Мотор: AVP
- Город: Москва
- Имя: Эльмар
- Откуда: Москва
- Контактная информация:
Re: Оптоволокно подсветки дефлекторов ФОТООТЧЁТ
Пипец у меня тоже оптоволокно оказалось но у меня нет никакого цоколя, там светодиод в коробочке. Позже фото
-
Elmar
- Сообщения: 891
- Зарегистрирован: Чт дек 10, 2009 12:37 pm
- Репутация: 8
- Модель: S8 2001
- Мотор: AVP
- Город: Москва
- Имя: Эльмар
- Откуда: Москва
- Контактная информация:
Re: Оптоволокно подсветки дефлекторов ФОТООТЧЁТ
Вот.
- Вложения
-
- DSC_0349.JPG (261.32 КБ) 11011 просмотров
-
- DSC_0350.JPG (252.65 КБ) 11011 просмотров
-
- DSC_0351.JPG (237.49 КБ) 11011 просмотров
-
Elmar
- Сообщения: 891
- Зарегистрирован: Чт дек 10, 2009 12:37 pm
- Репутация: 8
- Модель: S8 2001
- Мотор: AVP
- Город: Москва
- Имя: Эльмар
- Откуда: Москва
- Контактная информация:
Re: Оптоволокно подсветки дефлекторов ФОТООТЧЁТ
Ну ответит кто нибудь? Или все в отпуске?)
-
alexrae
- Член Клуба
- Сообщения: 6826
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 96
- Модель: A8 2006
- Мотор: BGK/HKT 3шт
- Город: Торонто
- Имя: Алекс
Re: Оптоволокно подсветки дефлекторов ФОТООТЧЁТ
А где вопрос то? А нетцоколя скорее всего потому что у тебя не д3, как я вижу в отчете
-
Elmar
- Сообщения: 891
- Зарегистрирован: Чт дек 10, 2009 12:37 pm
- Репутация: 8
- Модель: S8 2001
- Мотор: AVP
- Город: Москва
- Имя: Эльмар
- Откуда: Москва
- Контактная информация:
Re: Оптоволокно подсветки дефлекторов ФОТООТЧЁТ
Ребята говорили про д2 что там лампочка безцокольная, я разобрался а у меня там кабели эти япучие)) а почему д3 должна быть, раздел то про д2)alexrae писал(а):А где вопрос то? А нетцоколя скорее всего потому что у тебя не д3, как я вижу в отчете
-
alexrae
- Член Клуба
- Сообщения: 6826
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 96
- Модель: A8 2006
- Мотор: BGK/HKT 3шт
- Город: Торонто
- Имя: Алекс
Re: Оптоволокно подсветки дефлекторов ФОТООТЧЁТ
Иногда выкладывют не в той теме....
-
Elmar
- Сообщения: 891
- Зарегистрирован: Чт дек 10, 2009 12:37 pm
- Репутация: 8
- Модель: S8 2001
- Мотор: AVP
- Город: Москва
- Имя: Эльмар
- Откуда: Москва
- Контактная информация:
Re: Оптоволокно подсветки дефлекторов ФОТООТЧЁТ
Да как не в той то, фотоотчет же есть и там видно что лампочка там.alexrae писал(а):Иногда выкладывют не в той теме....
-
alexrae
- Член Клуба
- Сообщения: 6826
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 96
- Модель: A8 2006
- Мотор: BGK/HKT 3шт
- Город: Торонто
- Имя: Алекс
Re: Оптоволокно подсветки дефлекторов ФОТООТЧЁТ
Потому как судя по виду сбоку топикстартер ремонтировал воздуховод с д3. На д2 дорест центральный воздуховод с лампочкой, боковые-не знаю.
- IMG_20160702_111056~01.jpg (376.81 КБ) 10943 просмотра
-
Elmar
- Сообщения: 891
- Зарегистрирован: Чт дек 10, 2009 12:37 pm
- Репутация: 8
- Модель: S8 2001
- Мотор: AVP
- Город: Москва
- Имя: Эльмар
- Откуда: Москва
- Контактная информация:
Re: Оптоволокно подсветки дефлекторов ФОТООТЧЁТ
Предыдущие фото глянь там дефлекторы от д2
-
alexrae
- Член Клуба
- Сообщения: 6826
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 96
- Модель: A8 2006
- Мотор: BGK/HKT 3шт
- Город: Торонто
- Имя: Алекс
Re: Оптоволокно подсветки дефлекторов ФОТООТЧЁТ
Предыдущие это какие? Твои или топик стартера? У топик стартера явно не д2 дефлекторы
И еще раз-в твоих постах я не вижу вопроса,только утверждения, что у тебя диод... и что из этого? Не светит? Проблема проверить? Или где?
И еще раз-в твоих постах я не вижу вопроса,только утверждения, что у тебя диод... и что из этого? Не светит? Проблема проверить? Или где?
-
Elmar
- Сообщения: 891
- Зарегистрирован: Чт дек 10, 2009 12:37 pm
- Репутация: 8
- Модель: S8 2001
- Мотор: AVP
- Город: Москва
- Имя: Эльмар
- Откуда: Москва
- Контактная информация:
Re: Оптоволокно подсветки дефлекторов ФОТООТЧЁТ
Да в топе, там дефлекторы от д2 можем поспорить!alexrae писал(а):Предыдущие это какие? Твои или топик стартера? У топик стартера явно не д2 дефлекторы
И еще раз-в твоих постах я не вижу вопроса,только утверждения, что у тебя диод... и что из этого? Не светит? Проблема проверить? Или где?
А вопрос был в том как этот диод поменять, но щас уже стало понятно что его перепаивать на новый, но я просто купил другие дефлекторы.
