Подогрев передних сидений

[Nickolay]

Разыскивается схема подключения подогрева передних сидений.
Если у кого есть - поделись плиз. Очень нужно)))

[Hom]

замерз?

[Nickolay]

Скорее примерз=))
А по теме - ребята из Питерского Ауди Клуба ужэ подсказали)))
Вот http://www.quickdeer.ru/audi/reports/Report21.htm - статья
и вот http://www.quickdeer.ru/audi/download/F ... 6%2096.pdf - схема.
Получилось так, что сам спросил - сам ответил)))

[vovvw]

Получилось так, что сам спросил - сам ответил)))

Поиском, здесь тоже это уже обсасывали
Аты че заново колхозить будеш? Или восстанавливать?

[Nickolay]

Кнопки и сами нагревательные элементы - стоят штатные.
Под сиденьями - куча разных проводов и клемников. Скорее всего, что-то с проводкой. Буду разбираться.

[vovvw]

Кнопки и сами нагревательные элементы - стоят штатные.
Под сиденьями - куча разных проводов и клемников. Скорее всего, что-то с проводкой. Буду разбираться.

А, ну тебе проще, здесь Влад выкладывал схему для авоськи

[Максим]

вот

[Nickolay]

Спасибо!

[Hom]

Ну чё, Коль, на самом деле помогло?

[Максим]

я подправил качечтво, а то не видно было...

[legus]

Во т у меня тоже гемор с подогревом- рассоединил клеммник под вод. местом. Там четыре контакта(два толстых и два тонких) . На толстые со стороны машины приходит 9,3 В при 6-ой позиции регулятора, при прозвонке толстых в сиденье сопротивление О (а на действующем пассажирским сидении показывает 1,5 Ом). Интересуют тонкие контакты, за что они отвечают? При прозвонке тонких контактов в сторону сиденья-тоже О Ом и на пассажирском такая же байда!!

[Akin]

Если я правильно помню, тонкие провода - это датчик присутствия для системы аэрбегов. Попробуй сесть на сиденье и замерить сопротивление. Должно появиться.

[legus]

Если я правильно помню, тонкие провода - это датчик присутствия для системы аэрбегов. Попробуй сесть на сиденье и замерить сопротивление. Должно появиться.

Пробовал -все бесполезно-О Ом. Это что значит при ударе подушки не сработают??? Хотя лампа аэрбэгов при запуске тухнет

[Akin]

Если датчик присутствия не работает - лампочка будет гореть, не погаснет.
Заполни, пожалуйста, профиль - неясно, что за машина, схему посмотреть не могу.

[legus]

Если датчик присутствия не работает - лампочка будет гореть, не погаснет.
Заполни, пожалуйста, профиль - неясно, что за машина, схему посмотреть не могу.

Профиль заполнил (хотя он и раньше был заполнен )

[Akin]

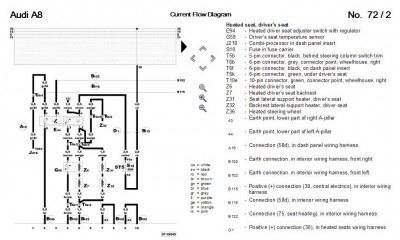

Вот схема подогрева на водительское сиденье, на 1994 год.

[mad cat]

у меня при прозвонке вод сидение тоже сопротивление 1(т.е. бесконечно) значит разрыв цепи. а терморезистор не мерил.
Сложно разбирать сидушки рекаро. и их обязательно снимать или можно и так подушку снять?

[Akin]

Снять сидушку - четыре болта, в чем сложность то?
А разбирать - снимать нужно полюбому.
Посмотри в соседних темах, были отчеты\советы как это делать.

[yura81]

тонкие провода - это датчик присутствия для системы аэрбегов. Попробуй сесть на сиденье и замерить сопротивление. Должно появиться.

я свою разобрал - датчик присутсвия пассажира на клеймик электропривода идет. на подогрев отдельные тонкие и толстые. Я так понял что 2 контура. тонкие идут на обогрев подпоров на подушке, а сама подушка и спинка непосредсвенно толстыми подогревается, они просто рвутся (на подушке, потому что часто ерзаем или коленками встаем) и подогрев не работает. Сиденье разоьрано, надо бы фото отчетик подготовить когда буду собирать. А вообще,замысловатое устройство подогревов у А8, в А4 ремонтировали намного понятней и проще.
