Доброго времени суток всем!
Кто-нибудь может скинуть распиновку блока управления АБС АСР 4DO907379L?
Заранее благодарен!
Распиновка ЭБУ АБС АСР
-
- Реклама
-
Atomicsnow
- Сообщения: 16
- Зарегистрирован: Пт июл 26, 2013 9:19 am
- Репутация: 0
- Модель: a8 1996
- Мотор: ABZ 4.2
- Город: Сыктывкар
- Имя: Константин
-
Atomicsnow
- Сообщения: 16
- Зарегистрирован: Пт июл 26, 2013 9:19 am
- Репутация: 0
- Модель: a8 1996
- Мотор: ABZ 4.2
- Город: Сыктывкар
- Имя: Константин
Re: Распиновка ЭБУ АБС АСР
Никто не поможет?
-
dimutik
- Член Клуба
- Сообщения: 2260
- Зарегистрирован: Вт июн 15, 2010 8:26 pm
- Награды: 1
- Репутация: 77
- Модель: A8D3 BARABAN
- Мотор: BFM
- Город: Переславль-Залесский
- Имя: Дмитрий
Re: Распиновка ЭБУ АБС АСР

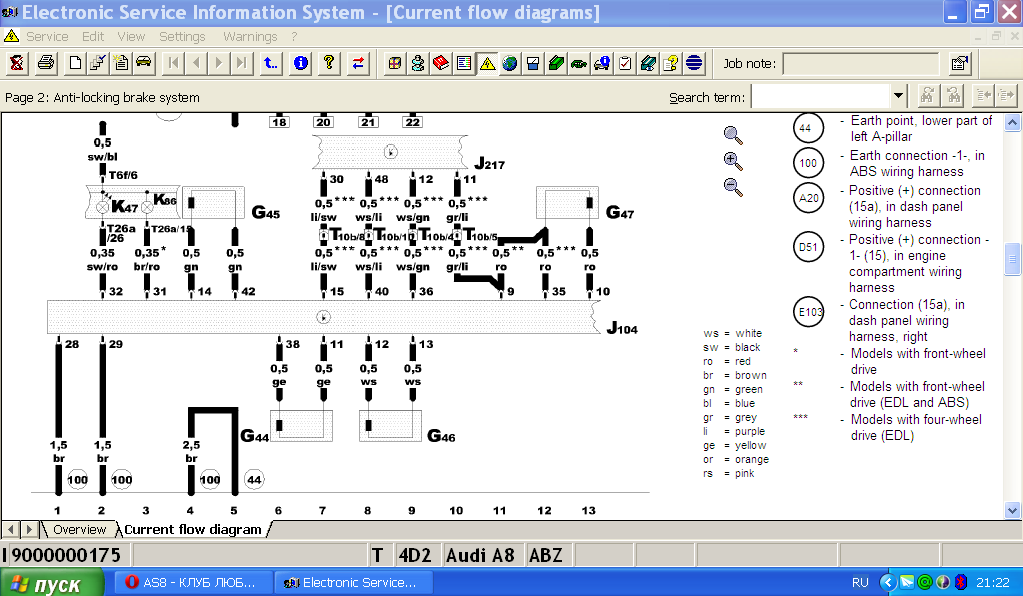

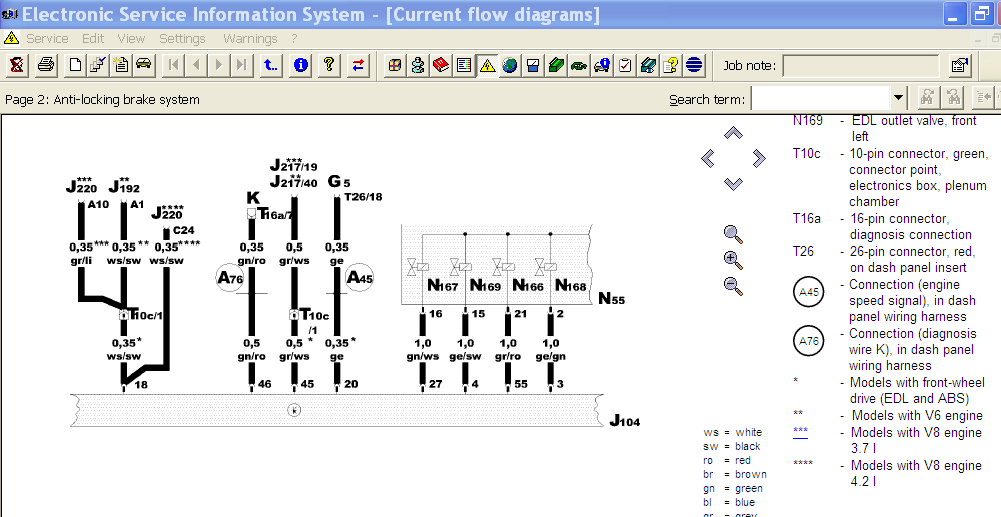

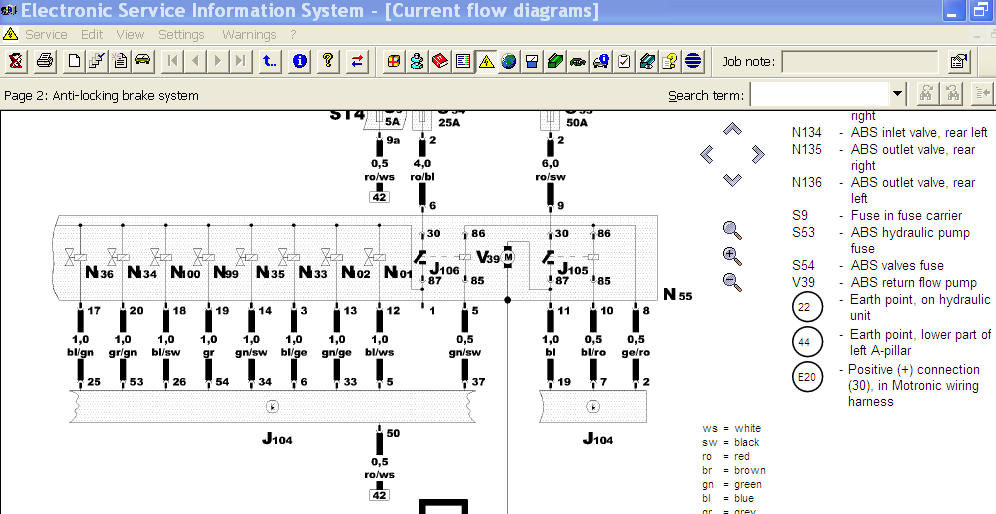

лови, если поймешь
- Вложения
-
- abs 1.png (97.75 КБ) 12636 просмотров
-
- abs 2.png (67.31 КБ) 12636 просмотров
-
- abs 3.png (65.77 КБ) 12636 просмотров
-
Atomicsnow
- Сообщения: 16
- Зарегистрирован: Пт июл 26, 2013 9:19 am
- Репутация: 0
- Модель: a8 1996
- Мотор: ABZ 4.2
- Город: Сыктывкар
- Имя: Константин
Re: Распиновка ЭБУ АБС АСР
Спасибо!!!
-
shtepa
- Почетный член Клуба
- Сообщения: 11863
- Зарегистрирован: Ср сен 26, 2007 8:21 am
- Награды: 2
- Репутация: 137
- Модель: q7
- Мотор: CASA
- Город: 61 RUS
Re: Распиновка ЭБУ АБС АСР
подскажите, кто в теме, где в этой схеме датчики АБС ? . Ищем обрыв левого заднего датчика . Горит на приборке абс, есп, корректор, ручник . Похоже на описанный предыдущими исследователями д3 клинический случай.dimutik писал(а):последний
-
dimutik
- Член Клуба
- Сообщения: 2260
- Зарегистрирован: Вт июн 15, 2010 8:26 pm
- Награды: 1
- Репутация: 77
- Модель: A8D3 BARABAN
- Мотор: BFM
- Город: Переславль-Залесский
- Имя: Дмитрий
Re: Распиновка ЭБУ АБС АСР
G46 - задний левый, это д2 схема
-
shtepa
- Почетный член Клуба
- Сообщения: 11863
- Зарегистрирован: Ср сен 26, 2007 8:21 am
- Награды: 2
- Репутация: 137
- Модель: q7
- Мотор: CASA
- Город: 61 RUS
Re: Распиновка ЭБУ АБС АСР

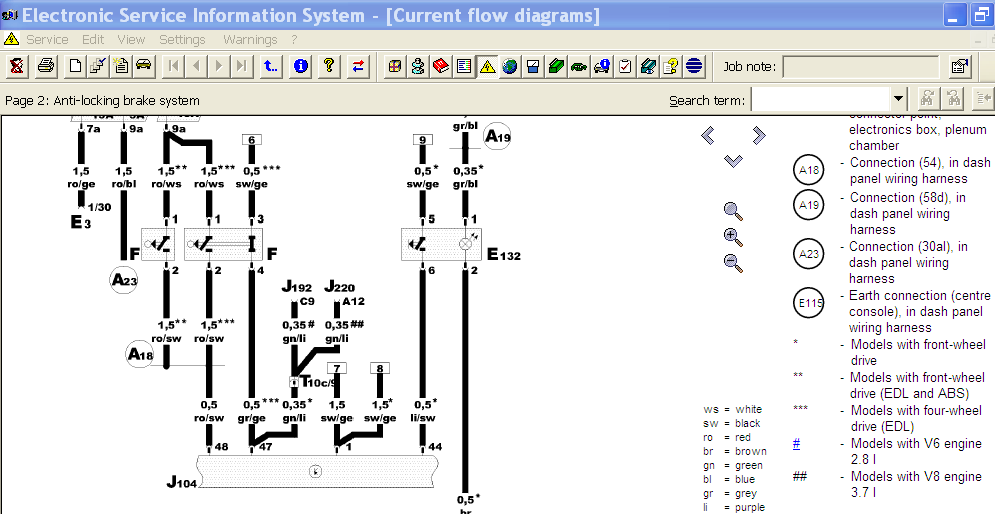

dimutik писал(а):д2 схема
-
Garik Pskov
- Сообщения: 74
- Зарегистрирован: Вс ноя 04, 2018 8:31 pm
- Репутация: 1
- Модель: A8 1998
- Мотор: AKG-ABZ 4,2
- Город: Псков
- Имя: Игорь
Распиновка ЭБУ АБС АСР
Приветствую! Схемка что надо, но может кто выложит названия гидроклапанов какой куда, потому что с право пояснение видно частичное
WAUZZZ4DZWN006583 AKG-ABZ (AKПП*4HP-24A*CML)
