Отчёт по установки ДВД
Сразу извинюсь за плагиат т.к. первая часть с распиновкой разьёма не моя, но для полноты решил её по заимствовать у пользователя «ГЕНА0432»

Кто то спрашивал как сделать AV вход на тюнере в котором разъем на 54 контакта, и такого входа по заводу не имеется. Я сегодня себе вывел AV1.
Что делать: Достаем разъем и тюнера. Выдвигаем из разъема ее внутреннюю "синюю" часть. Делим ее на две половины "они тоже выдвигаются". Снизу подписаны контакты. 52- центр, а 53-масса желтого видео кабеля. 47-это центр правого, а 48- центр левого и 49- это масса этих двух аудио кабелей. Это вход который будет работать на магнитоле как AV1., если на магнитоле изображение будет моргать, то нужно изменить на ту или иную страну как при настройке телевизора.
Если кому нужно еще один выход AV2, то это пишу неточно а просто по памяти - 50,51 это видео, а 46,45,44 это аудио. Есть там еще два AV1 (2) и AV2 (2) - в этом же ряду дальше по контактам.
Проводки которые я втыкивал в разъем у меня были от старой проводки (валялась в гараже).
Делал себе вход что бы подключить телефон с навигацией. Туда же можно подключить любой ДВД.

Ну вобщем как-то вот так.

Для прокладки проводов придётся разбомбить часть машины, приступим.
Начнём спереди, разбираем всё под рулём сначала снимаем оправку под рулём она откроет вид на два болта (просто тянем на себя). а вот и они 1 и 2, так дальше откручиваем ещё 3, 4 и 5.

вот и всё полка у нас в руках зона установки ДВД )))))

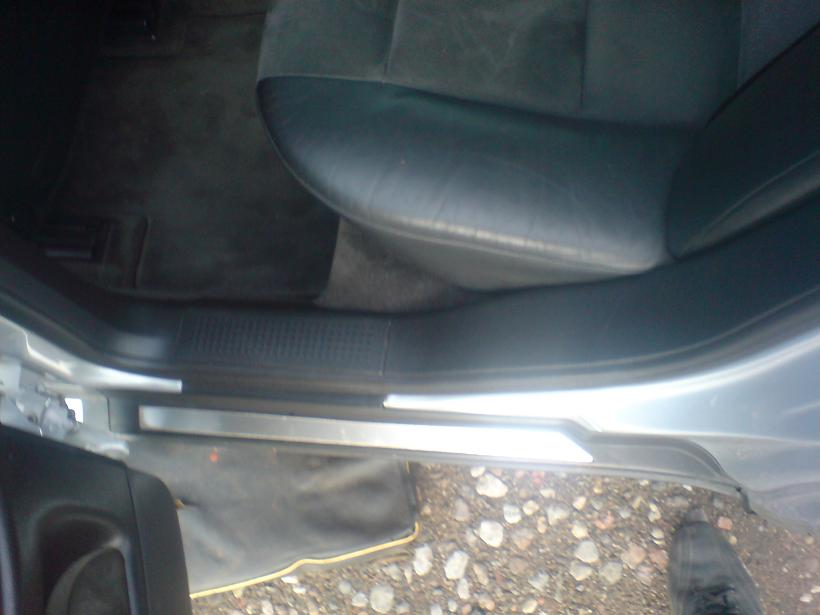

идём дальше накладка на порог сидит на защёлках, сидит хорошо придётся постараться чтоб не сломать

я действовал так: сначала отщёлкиваем перед, потом низ. да не забываем про разъем в нижней полки его надо тоже отцепить(снимается легко) металлическую защиту проводки тоже нужно снять потом туда провода положим к общему жгуту. Клипсы вытаскиваем в верх без основания потом само основание

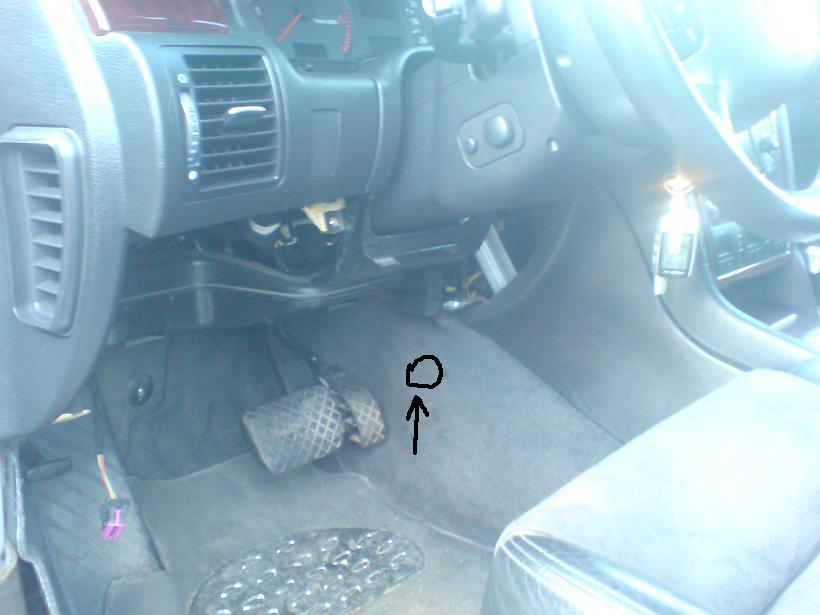

саморез отмеченный красным (один спереди другой сзади) держат стойку, тоже откручиваем чтоб проложить провода

идём дальше (на зад) где то встречал вопрос о том как снять заднее сидение, за одно ответим и на него…. под сиденьем находим заглушки (с каждой стороны лева/права), откручиваем по винту от туда и нижнее сидение легко сдвигается и удаляется из салона.
Но предварительно надо разомкнуть провода обогрева….

разъемы разного цвета так что не паримся о возможности что то напутать. дальше заглядываем под спинку. (извините за кривые стрелки) И видим там…..

такую картину. нам в принципе нужен только 1-й болт но придётся снять всю планку(не сложно) зато потом спинку легче снять будет….
А вот и сама планка (снимаем с обоих сторон права/лева) Дальше самое главное откручиваем ещё два болта за центральным подголовником

теперь можно снимать спинку не забывая про разъемы на подушки безопасности (я их отсоединять не стал и просто сдвинул спинку в сторону длина проводов позволяет) приподнимаем спинку потом отводим на себя и сдвигаем вниз под углом. задняя накладка на порог сидит на защёлках, сидит очеееень хорошо, я отщёлкивал только нижнюю часть этого достаточно чтоб проложить провода,

С проводами получилось как-то так, протягивал при помощи проволоки (да задняя железная защита тоже снимается как и спереди).

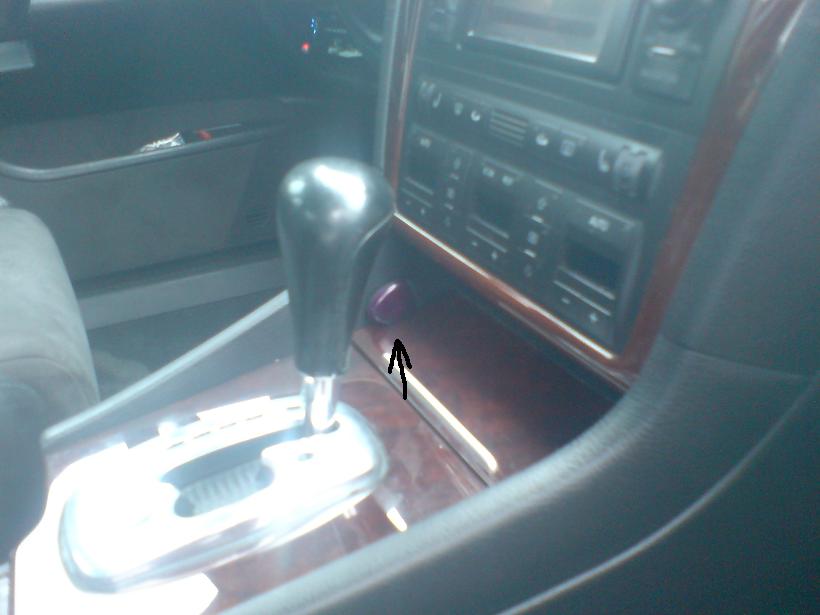

питание я заколхозил от прикуривателя, боковина держится на одном саморезе, он под заглушкой где-то тут на фото не видно,
откручиваем и потом просто выдираем её оттуда. Провода длинной по 5-ть метров (хватает вполне) один для AV-сигнала и спаренный для звука, обошлись 1500р
ДВД пока не купил по этому конца отчёта ещё нет но результат обязательно выложу, по времени на работу ушло примерно часа 4 это если не спеша и всё под рукой.
Было предложение поставить какой-то мультимедийный блок, который управляется только с пульта, читает все форматы, usb порт с поддержкой до 320гб, сам по себе он размером маленький(с кружку) и хорошо встал бы в багажнике т.к. глазок выносной и имеет длину шнурка 6м но у него нет привода на диски вообще да и цена 12000р...

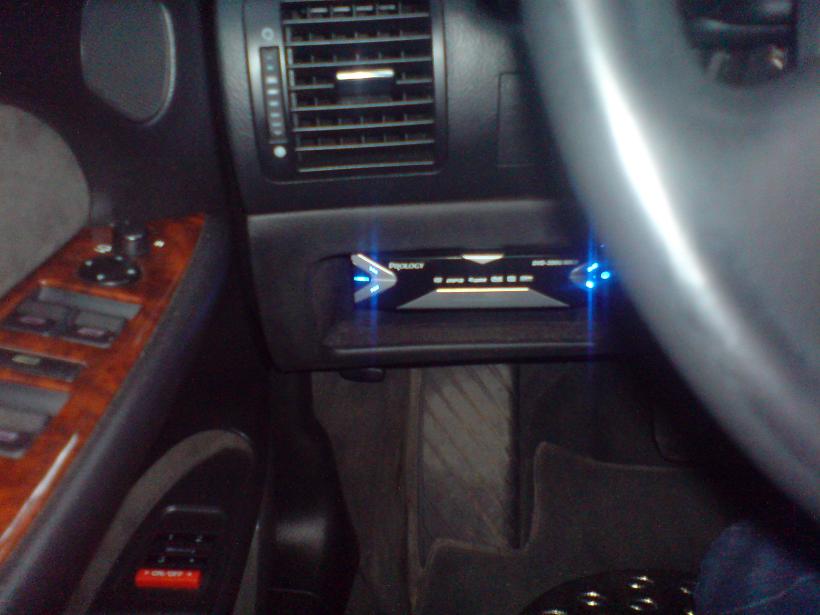

Так что поиск ДВД подходящий по дизайну и подсветки продолжается, а так вообщем уже примерял в полку ДВД встаёт на ура возможно и пилить не придётся....

Отлично!

буду ждать когда найдешь DVD (голову ломаю уже долго какой прикупить)

Ну продолжим ДВД купил и поставил уже вчера, забегу вперёд после установки столкнулся с тем что появился фон от проводов, т.к. всё уже было собрано вариант переложить провода НЕЕЕЕЕЕ сегодня купил фильтр поставил и о чудо всё гуд

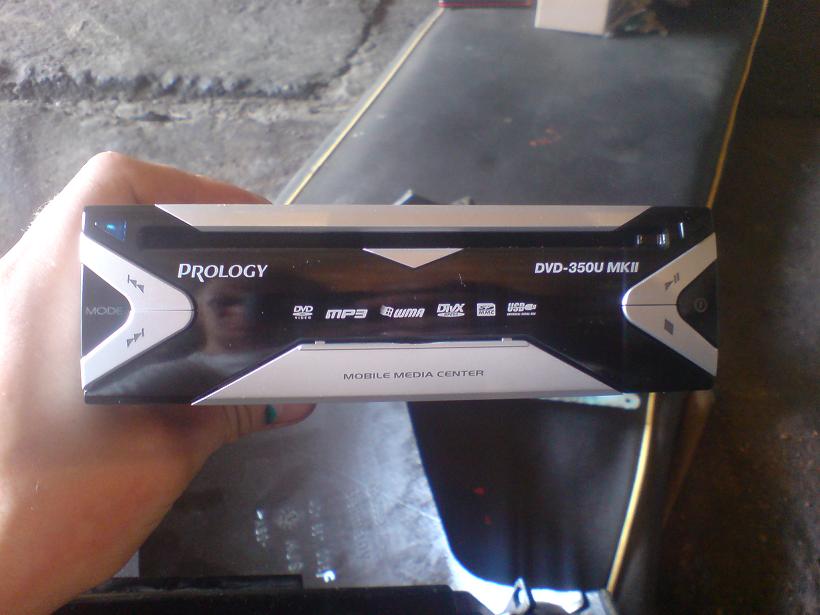

Цена головы 5200р
фильтр 650р вот она а вот и эта приблуда ФИЛЬТР (ставится как можно ближе к динамикам в нашем случае у ТВ тюнера

упаковка от фиьтра пока у нас имеет много выступов, часть пришлось спилить

это только малая часть чем пришлось пожертвовать
в итоге

ещё этот аппарат имеет выносной глазок управления

Звук весьма достойный, мне нравиться

Молодец!Проблем с настройкой изображения небыло?

можно сказать что не было т.к. знал где и что настраивать.
НАСТРОЙКА ДВД.
Включаем ни приёмнике режим ТВ, в этом режиме нажимаем на правую крутику, в меню где стаит установка TV изменяем её на AV1.
Теперь после включения ДВД изображение может начать прыгвть, для настройки нажимаем на правую крутилку потом её же поворачиваем на один щелчок по часовой стрелке, и опять нажимаем, начинаем крутить влево в право начинает меняться страны и вид сигнала, находим тот при котором не моргает и лучше всего идёт звук (у меня в двух режимах не моргала но звук хороший в одном был), теперь переключаем с диска на usb если всё гуд то нам повезло, если нет то лезем в настройки ДВД там тоже обязательно есть выбор сигнала на AV выход, и методом научного тыка подбираем в каких условиях картинка перестанет прыгать при вкл. диске или usb, вообщем у меня на это ушло минут 10 не больше.

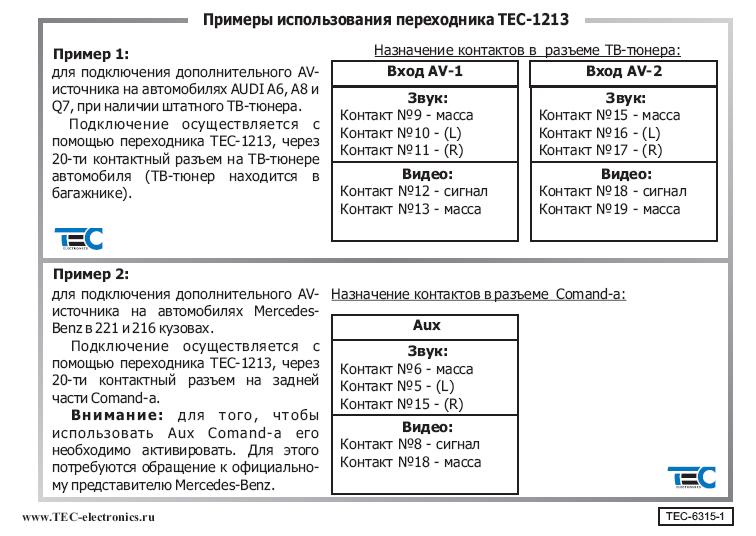

Ещё для более полной ясности для всех выкладываю распиновку разъёма 20-й контактного Нарыл эту инфу на форуме так что кто ищет тот находит

Всё бы хорошо а есть ли такой DVD проигрователь для машины что бы он читал с СД карточек и Флешак более компактный и не такой яркий... просто в Шатате у меня тоже нет Тюльпанов предётся колхозит как и ты .... но всё же хотел бы под Видео клипы и фильмы что то поудобней... дисски устарело... ну а за место Чейджера Хкарлинк конечно

Параллельно линейному входу, к тюльпанам припаял jack 3.5 и воткнул в свой HTC интернет радио ,и музыка все работает.эквалайзер не мешало бы.
