переход на нави.

[44193pch]

вообщем решил передти с 1 дин на нави ,и все вроде ок но есть нюансики. а точнее на приборке не показывает номера треков или радио станций,по мафону ошибки неправильная кодировка и нет связи с приборкой. при подключении выявились несовпадения пинов в одном штекере как выяснилось он и отвечает за передачу на приборку

[44193pch]

кто подскажет выход

[44193pch]

нашел еще фото нави распиновку там почти совпадают не уж то менять нави

[Storm]

с переходом на нави надо задействовать разъем T26
инфа на приборку уже по CAN L/H
с красной все что по навигации тоже на T26

[44193pch]

интересует этот разьем на нави

[44193pch]

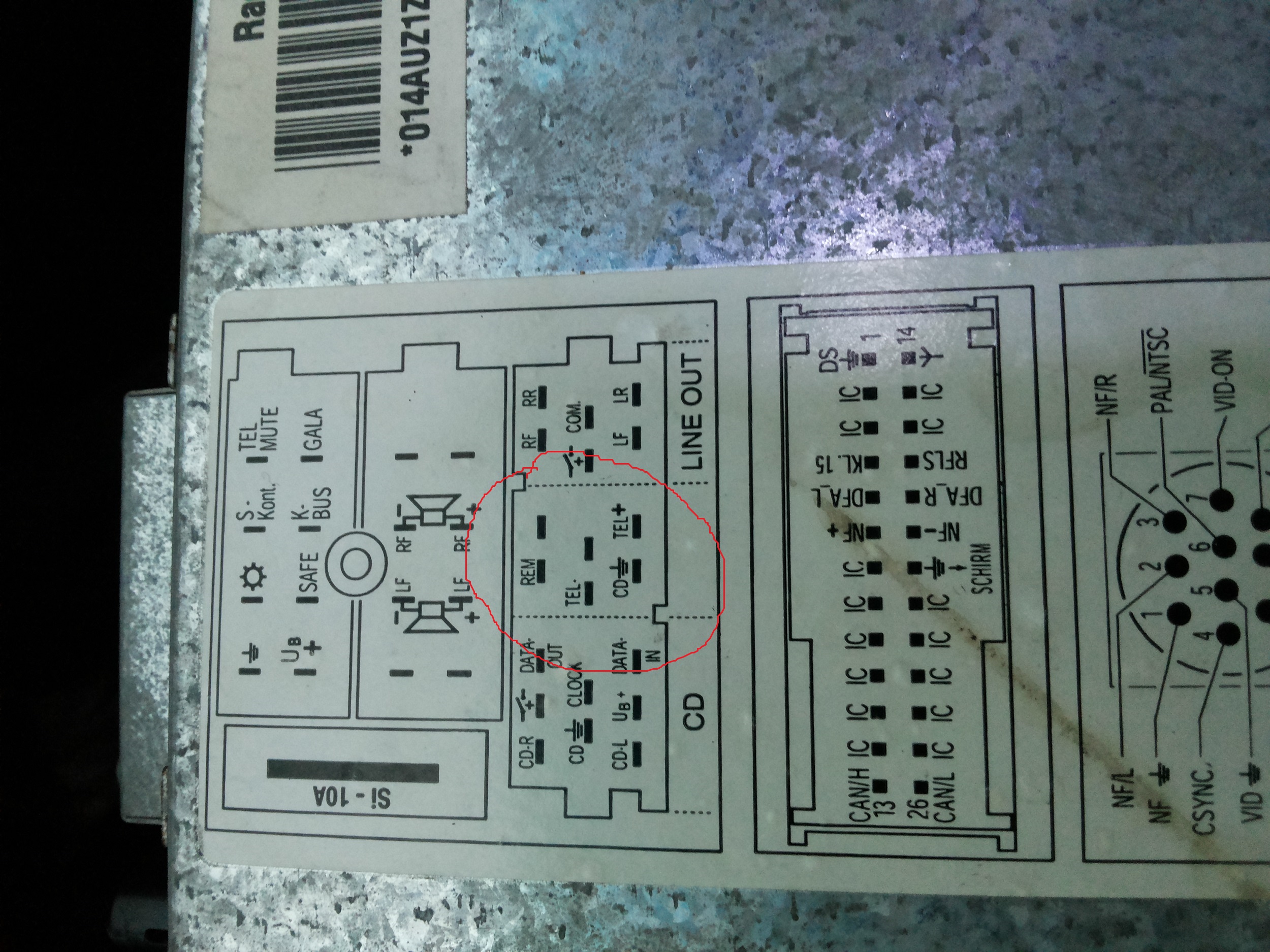

и этот на концерте

[44193pch]

что за пины CLK DATA ENA которые отсутствуют на нави

[Storm]

clk. data ena - у концерта в доресте - связь с приборкой
что они у тебя в рестайле означают - непонятно, может управление с кнопок руля

родную зеленую в машине просто достань,
найди такую же обрезаную
и комутируй на нее провода TEL+ LINE - с красной ф.
MUTE c красной перекинь на MUTE на черной ф.

15 c красной на 15 разъема T26

can l/h с t26 нави на приборку ... надо смотреть схему рестайловой приборки
дальше проверять кодировки

[44193pch]

тел + на тел + а кан на тел?

[44193pch]

блин мож легче найти нави у которой совпадают пины?

[44193pch]

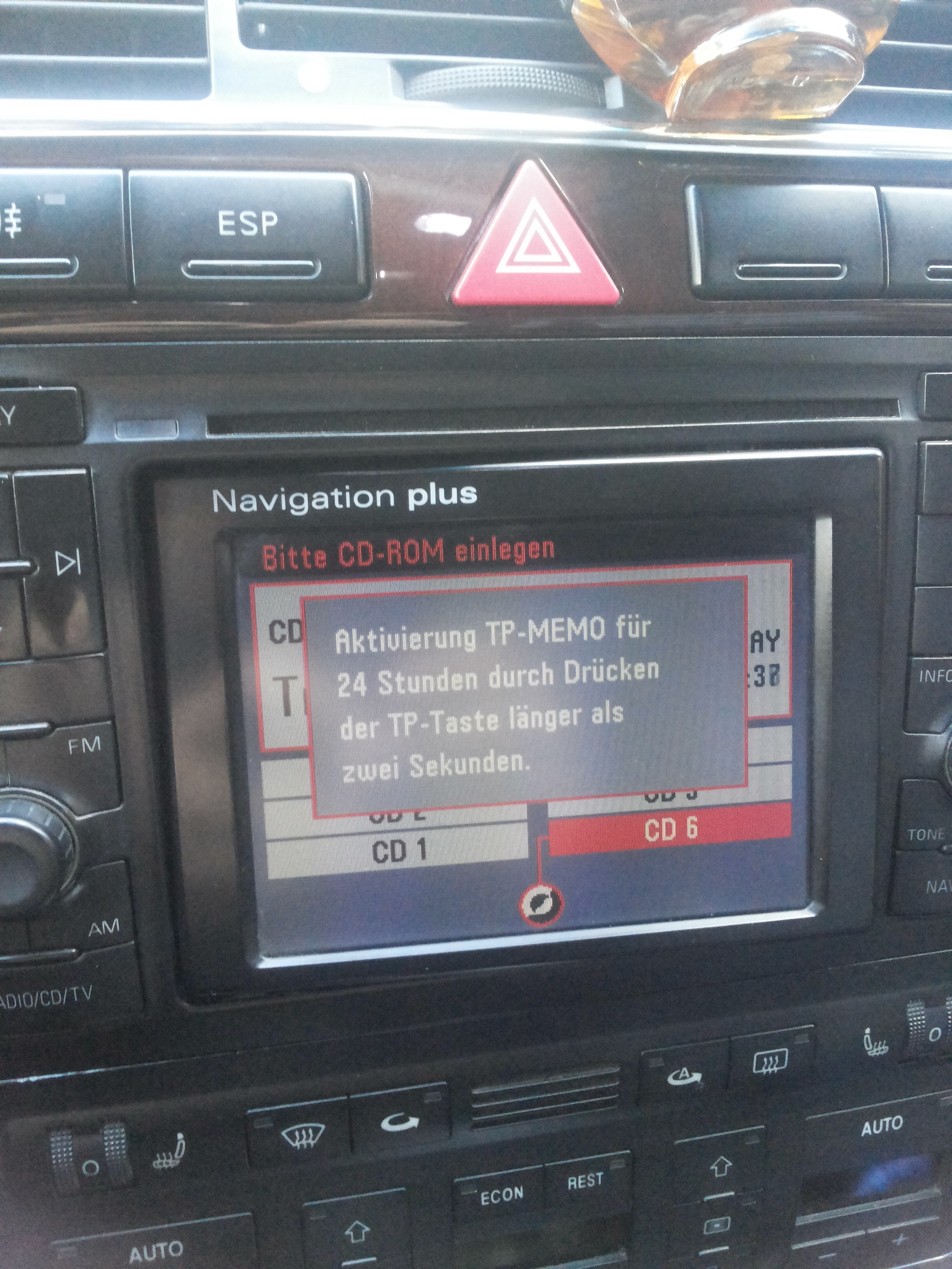

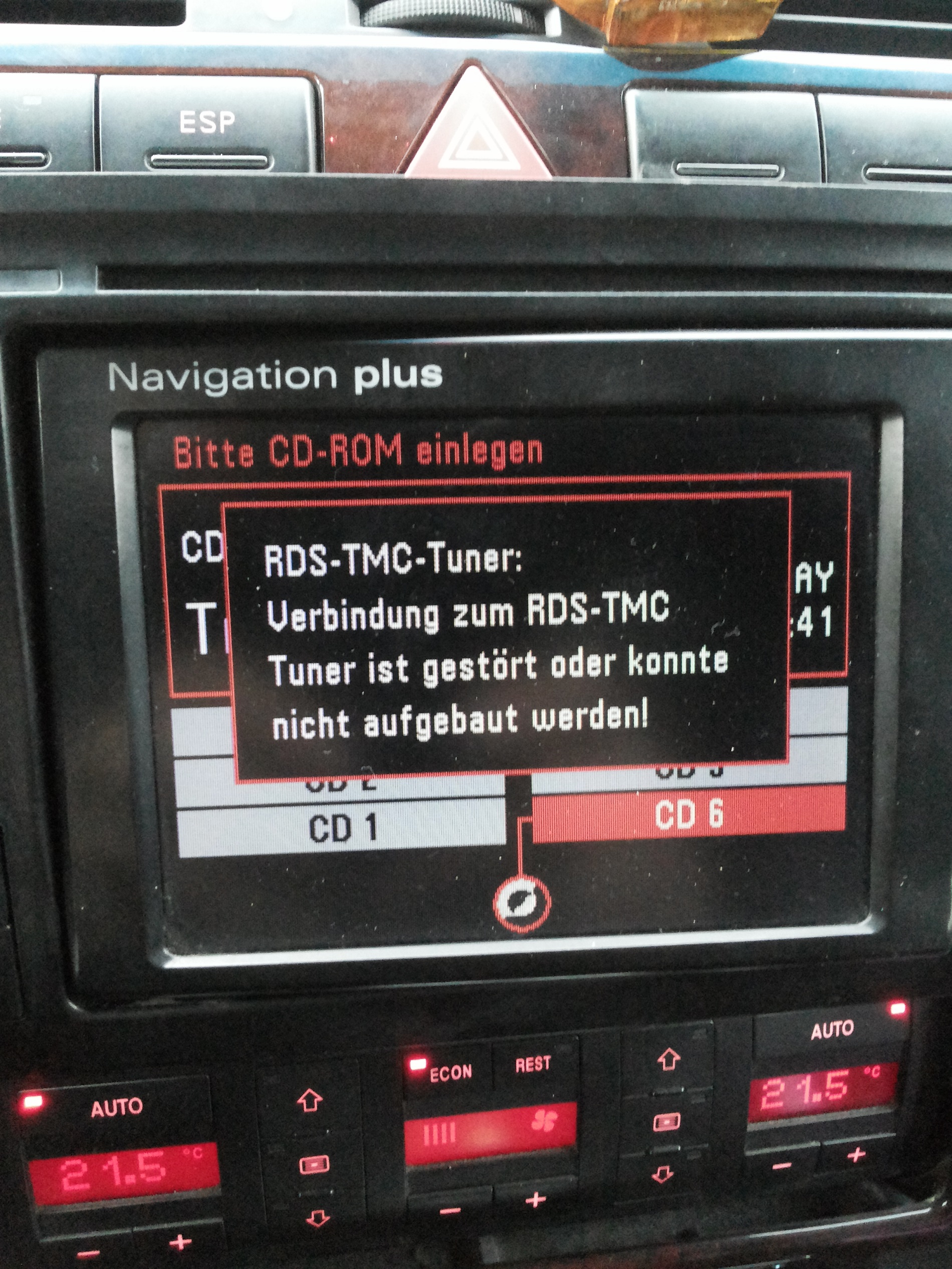

еще вопрос че он мне пишет

[Storm]

просит отключить TMC тюнер в адаптациях
по кодировкам:
Bose:


Nokia:

[Storm]

кодировки


адаптации

[Storm]

по приборке


https://www.dropbox.com/s/pkhwmdaw0oy6i ... s.pdf?dl=0 полная версия

[hp36]

В кодировки приборной панели нужно поменять первые две цифри 00 на 16 и будет отоброжать инфу .

[44193pch]

поменял первые цыфры пох

[hp36]

И что на приборной панели не отображается инфа?

[44193pch]

нет на приборке нет инфы

[Storm]

В кодировки приборной панели нужно поменять первые две цифри 00 на 16 и будет отоброжать инфу .

поменял первые цыфры пох

И что на приборной панели не отображается инфа?

нет на приборке нет инфы

конечно не будет, читайте мануал
старой C-Navi с выходом по clock/enable/data включение navigation instructions добавлением 16 еще может и поможет
а "новая" D-navi только по CANbus (Control Area Network)
а судя по твоим скринам мафон с гнездом TMC - он однозначно D-navi

[44193pch]

полюбасу мне гесс самую жирную нави прислал .брал у знакомого нави где совпадали пины ни х не пашет приборка.ты был прав

[A8audiMotors]

У меня стояла 2диновая.
Только не навигатор
Поставил навигатор 2.
Долго не мог подключить так как нехватало 2ого плюса.
В итоге точнее такая же картина как и мы видим и выше.
Все практически одно и тоже.
На приборке ничего не показывает.
Читаю ВАГОМ пишет что нет сигнала с магнитолы.
Помогите разобрать,я уверен не мы одни меня ли с обычного мафона на НАвигатор.

[Kimmy]

У меня с завода нави д, и нифига тоже не показывает на приборке, куда копать то? все вроде как надо, подключено как и положено
