Multimedia + Navi Plus Rns-D

[Sergunya]

Доброго всем вечера.

Озадачился установкой мултимедийного аппарата в Авоську.

Сегодня отключил ГАЛА провод от Нави+ но по этой теме писали много статей по этому описывать не буду что да как ... могу одно сказать у меня он был вобще синего цвета с белой полосо(цвет провода)

Ну так вот перед всей моей установкой и фото отчётом мне нужна помощь местных гуру..

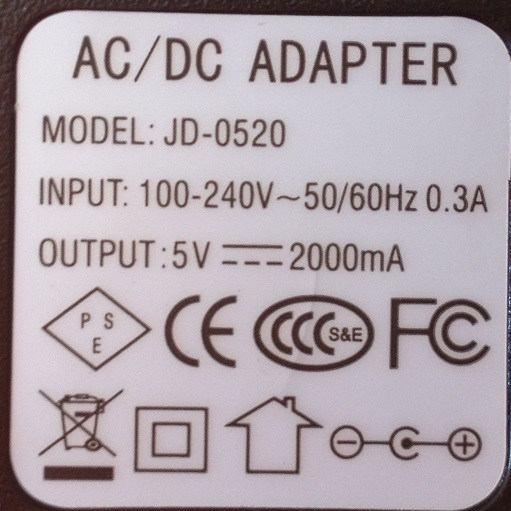

У меня на мултимедии адаптер который разумеится идёт в разетку а не вмашину.... Но у него выход идёт как у нокии 3310 по этому я взял старую зарядку от не и буду использовать что бы не портить оригинальный адаптер... на нём имется наклейка которая добавлена мной сейчас...
Так вот ребята подскажите какие предохранители там резисторы транзисторы и другие не понятные вещи для меня нужны что бы сделать +12 на него правельным.... паять умею разберусь но с подсчотами эти ВАТ ВОЛЬТ и ОМ я Бублик так что выручайте....

[Николай II]

меня нужны что бы сделать +12 на него правельным....

Сергей, так и не понял из чего и для чего ...
Что нужно-то переделать???

[Sergunya]

Ну как наклейку я сфотографировал с Адаптара который втыкается в разетку дома(220В). питания от разетки.

Нужно: А мне его придётся же подсоиденять в машину то есть пример к АКУМУ... там +12 В я же не могу просто обрезать Штекир и воткнуть в акумулятор т.к. Output будет не 5ВОЛТ как на ФОТО... то есть мне надо последовательность

АКУМУЛЯТОР - ПРОВОД - ПРЕДОХРАНИТИЛЬ - ЕШЕ ЧТО НИБУДЬ - САМ МУЛТИМЕДИЙНЫЙ аппарат.
Мне надо знать что и какие предахранители надо ставить между АКУМУЛЯТОРОМ и МУлтимидийным аппаратом... может по мимо предохранителя еше что то надо по мимо провода!!?? что бы не чего не спалить. Или пофиг можно просто кинуть провод на акум и воткнуть его в мултимейдиный аппарат?

Думаю я теперь сумел обьснить какая помощь требуется

[SergeZ]

Если не очень разбираешься в электрике, заехай к электрикам. Там работы совсем немного: срезать штеккер, поставить предохранитель на плюсовой провод и подключить преобразователь к аккомулятору. В преобразователь воткнешь уже свою мультимедию.

[Sergunya]

преобразователь воткнешь

Вот уже ближе... о каком преобразователе идёт речь?

[SergeZ]

Преобразователь 12 - 220 вольт.

[Sergunya]

Ребята попробую в третий раз обьяснить что я хочу.... извинити могу показатся грубым но это не так...

1. Считайте что Электрика нет и я вобще один в этом городе живой человек и не кого в округе! не надо меня отправлять к электрикам.
2. Мне нужен совет , что не мешало бы поставить что бы не спалить Мултимедийку а не что куда подлючать.

На фотографии видно - что Адаптер который включается в РАЗЕТКУ может работать от 100-220В 0.3Ампера
А на выходе у него(это то что идёт на саму МУЛЬТИМЕДИЙКУ состовляет 5ВОЛЬТ 2000мА ЧТО такое 2000мА я не знаю и счем его едят.

идем дальше.

Акумулятор даёт нам 12 ВОЛЬТ
Тем самым получаетсяс что если я ОБРЕЗАЮ Адаптер при этом как обычно МАССУ даю на один провод а ПЛЮС кидаю на адаптер то на МУЛЬТИМЕДИЙКУ ПОдёт не 5ВОЛЬТ а все 12ВОЛЬТ тем самым она просто СГОРИТ!

ПО ЭТОМУ Я ПОШУ помощи у вас что надо поставить что бы 5ВОЛЬТ ШЛО а НЕ 12 в неё .... + 2000мА каких то... и какой предохранитель ставить для этого тоже надо ? или нет?

Всё по другому вопрос я уже не знаю как задать что бы поняли какой помощи я прошу ....

я знаю какой мне нужен врачь, а не какое направения к ниму

[SergeZ]

Сергей, ты понимаешь все правильно - если от аккумулятора взять 12 вольт и подать на пятивольтовый вход , то все сгорит.
Ты хочешь получить из 12 - 5 вольт. Просто так, без применения знаний и умений электрика, это сделать невозможно.
Самый простой вариант, который ты можешь реализовать самостоятельно это: подключить к твоему аккумулятору преобразователь и на его выходе получить 220 вольт. В этот преобразователь ты подключишь блок питания мультимедии, который даст 5 вольт.
Я понимаю твое возможное недоумение по поводу двух лишних преобразований напряжения. Но зато такие приспособления распространены широко и их установка будет тебе по силам.
У меня ноутбук заряжается именно так же, через преобразователь.

[Николай II]

можно ещё стабилизатор напряжения спаять, могу схемку скинуть, но там далеко не один предохранитель и ток в 2000мА (т.е. 2А) получишь только с ХОРОШИМ теплоотводом (радиатор хороший нужен будет)...

[Sergunya]

SergeZ

Хорошо, тогда обьясни один факт мне, у меня IPHONE 4s с которым в комлекте шла зарядка(как ты называешь Преобразователь) У него написано на входе тоже самое что и на мультемийдином Адаптаре 100-220В тольео отличается что на МУЛЬТЕ 0.3А а на ИФОНЕ 0.15А

Самое что интерестное на воходе у ИфОНА тоже 5 ВОЛЬТ с адаптара только в место 2000мА у него 1А ...ну вот к чему я виду.

Я купил зарадку в машину под Ифон который в прикуриватель... я его специально разобрал в нём Цилиндрической формы только предохранитель и всё... ну так вот я в машине зарежаю ИФОН так почему же он не сгорает ? если у него тоже всего 5ВОЛЬТ хотя с прикуривателя идёт 12 ВОЛЬТ ....

Вот такая вот неувязачка....

[Sergunya]

можно ещё стабилизатор напряжения спаять, могу схемку скинуть, но там далеко не один предохранитель и ток в 2000мА (т.е. 2А) получишь только с ХОРОШИМ теплоотводом (радиатор хороший нужен будет)...

Так начинаю видить свет в конце тунеля....

[Николай II]

Под указанные цели подойдет только

КР142ЕН5А - напряжение стабилизации 5 В
КР142ЕН5Б -напряжение стабилизации 6 В

Выходной ток - 2 А
Мощность - 10 Вт
Микросхем с маркировкой типа КР ХХХ ЕН 5 туева куча: выходные токи от 0,1 до 2 А

[Sergunya]

Николай Спасибо за информацию по ЮСБ теперь частично имею представления о чём идёт речь.
Из текста что треюуется для ЮСБ зарядки :
— линейный стабилизатор напряжения LM7805;
— керамический конденсатор 0,1мкФ — х2;
— электролитический конденсатор 470мкФ, 16В;
— резистор 75КОм — х2;
— резистор 51КОм (ближайший к 49,9) — х2;
— двухразъемный USB-интерфейс;
— кусочек алюминиевой пластинки для использования в качестве радиатора для стабилизатора, который имеет обыкновение весьма сильно нагреваться в процессе работы;
— кусок термоусадки нужного диаметра.
------------------------------------------------------------------------------

По скольку ЮСБ не будет а будет это на проводе мужде Акумулятора и мультемидийки.

Что надо заменить из списка для пайки стабилизатора что бы 2000мА можно было достичь на вход в МУЛЬТИМЕДИЙКУ .

И самы выжный вопрос не мог бы ты раставить очерёдность Пайки. что с чем вобще пояится.... а то тут для меня много новых слов

но по гуглив я понемаю должно хватит одного стабилизаторая для получения 5 Вольт без резисторов и других вещей вот примерно как это выгледит
===============
Стабилизатор лежит надписями к нам и получаем :
левая нога вход (+12-20В), центральная — масса, правая выход (+5в)
я специально брал стабилизаторы с металлической задней стенкой, т.к. корпус его тоже служит массой.
Теперь подробней
В руках у нас USB порты, там 4 провода:
красный +5В
черный — земля
зеленый — данные +
белый — данные —
если у вас другие цвета — ищем поиском по запросу распиновка usb)
зеленый и белый я не использовал — т.к. информацию не передаем, следовательно берем красный(+5) и сажаем на выход стабилизатора, берем черный(земля) и сажаем на центральную ногу(землю), запитываем через предохранитель от авто (я прямо от блока брал питание). Далее я прикрутил к алюминиевому радиатору, который уже и подключал к массе авто
================

Но Этого только хватит на телефон из за малого потребления Ампеража....

------------------
Телефон - это фигня! Ты от него навигатор или кпк заряди!
Для навика надо 2 А, а для телефона - 0,3-0,5
Скока АМПЕР дает эта приблуда?

Под указанные цели подойдет только

КР142ЕН5А - напряжение стабилизации 5 В
КР142ЕН5Б -напряжение стабилизации 6 В

Выходной ток - 2 А
Мощность - 10 Вт
Микросхем с маркировкой типа КР ХХХ ЕН 5 туева куча: выходные токи от 0,1 до 2 А
--------------

Как ты Неколай и говорил так и есть требуются эти вещи.... Сейчас буду гуглить всё по ним что бы завтра поехать найти их и споять ..а то я даже не знаю в каком это порядке и как они выглядят ... хотя как выгледит стабилизатор я уже разобрался и что к нему подключать осталась микросхема .

[Николай II]

осталась микросхема

Микросхема и есть стабилизатор... Просто схемка усложняется для более стабильной работы .

[Sergunya]

Микросхема и есть стабилизатор... Просто схемка усложняется для более стабильной работы .

Для закрепления.

КР142ЕН5А - напряжение стабилизации 5 В
КР142ЕН5Б -напряжение стабилизации 6 В

Беру стабилизатор, креплю к хорошему радиаторчику. с Акумы даю на левый +12 по середине на стабилизаторе даю массу... а с правого зубца(папы) я даю питания на саму МУЛТИМИДИЙКУ ....

Вроде я всё правельно понял. ?

[Николай II]

да, всё правильно.

[Sergunya]

Ну я думаю завтро погода мне позволит не поленится и в магазине окажутся стабилизаторы нужные мне... то я уже кое что выложить смогу как отчётик.

[Sergunya]

КР142ЕН5А - напряжение стабилизации 5 В
КР142ЕН5Б -напряжение стабилизации 6 В


может кто дать европейскую маркеровку т.к таких в латвии нет российских просят европескую маркеровку.

[Sergunya]

нвшёл но подстава не где в прадаже нет UA78S05-ST POS V-REG 5V 2A 4%

[ruslanas75]

Делал себе преобразователь 12-5v 2A....
С вашей схемой Крен на радиаторе будет грется как утюг,собирать нужно импульсный!

[maxreaktiv]

Sergunya, греться эта схема будет - мама не горюй кусочка алюминиевой пластинки будет недостаточно, нужен большой радиатор квадратов 200-300. Да и ток в притык, нет запаса, сгорит со временем. Нужно умощнять транзистором, но схема усложняется почти до уровня импульсного DC-DC.
Если все же идти этим путем, то уж лучше использовать LM317K в железном корпусе.
ruslanas75 правильно говорит, тут нужен импульсный DC-DC преобразователь Step-Down. Если Вы даже не особо представляете что значит 2000mA, то наврятли Вы его соберете. Тем более собирать навесным монтажом без навыков пожароопасно.
Лучше купите преобразователь такого плана
http://www.chipdip.ru/product/mpa15a/
http://masterkit.ru/main/set.php?code_id=850630
http://www.hobbyking.com/hobbyking/stor ... duct=10312
http://www.hobbyking.com/hobbyking/stor ... duct=15212
Или зарядку для телефона в прикуриватель на 2 Ампера.
Если все-таки будете сами пробовать, то лучше идите на форум по радиоэлектронике, там есть и схемы и помогут собрать.

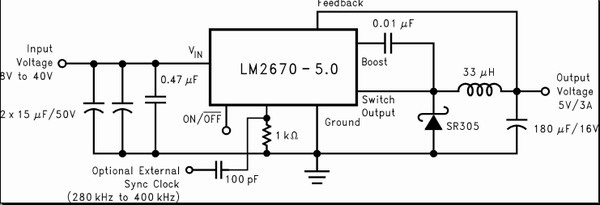

Вот схема подобного DC-DC:

Схема DC-DC 12-5В 3А


[ruslanas75]

Есть схема попроще,собирал себе,работает
на днях закину схемку

[Sergunya]

Ребята Спасибо всем, но у меня не получится МУлтимедийку поставить т.к Оказалось что у меня нету Тюльпанов на ТВ-Тюнере...
Кто что подскажит хочу что бы работал мулти руль и моя Нави Плюс но при этом что бы я мог удобно смотреть Клипы и слушать МП3... что скжаите из оптимального.. но слушать мп3 не потеряв качкства например xcarlink + какото ДВД поставить что бы с разьёмами не мучатся?
