Замена бокового стекла (фотоотчет)
Для начала снимаем декоративную полоску на двери.
Под ней мы находим 3 болта, помеченные красными стрелочками.
Откручиваем (крестовой отверткой).
Далее снимаем низ ручки (за которую хлопаем дверью), она на защелках.

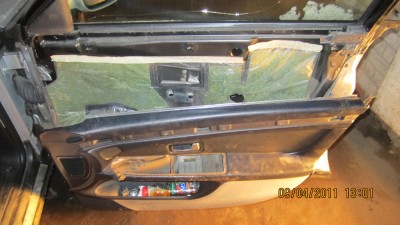

И откручиваем 2 саморезика под синей стрелочкой, чтобы снять верхнюю планку, где кнопка стеклоподъемника. Откручиваем ( торцевым ключем на 8 ) 2 болта (прячущихся в глубине). И сдергиваем обшивку с двери (аккуратно не поломав все клипсы).
Под ней мы находим 3 болта, помеченные красными стрелочками.
Откручиваем (крестовой отверткой).
Далее снимаем низ ручки (за которую хлопаем дверью), она на защелках.
И откручиваем 2 саморезика под синей стрелочкой, чтобы снять верхнюю планку, где кнопка стеклоподъемника. Откручиваем ( торцевым ключем на 8 ) 2 болта (прячущихся в глубине). И сдергиваем обшивку с двери (аккуратно не поломав все клипсы).
Последний раз редактировалось Monstr Сб апр 09, 2011 7:13 pm, всего редактировалось 4 раза.
- Monstr
- Член Клуба
- Сообщения: 115
- Зарегистрирован: Пн окт 19, 2009 10:45 am
- Репутация: 9
- Модель: A8 98г
- Мотор: AKG 4.2
- Город: Троицк
- Имя: Дмитрий
Re: Замена бокового стекла (фотоотчет)
В образовавшейся щелочке.
Сначала снимаем фиксирующую скобу под красной стрелкой.

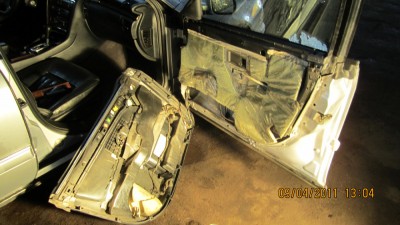

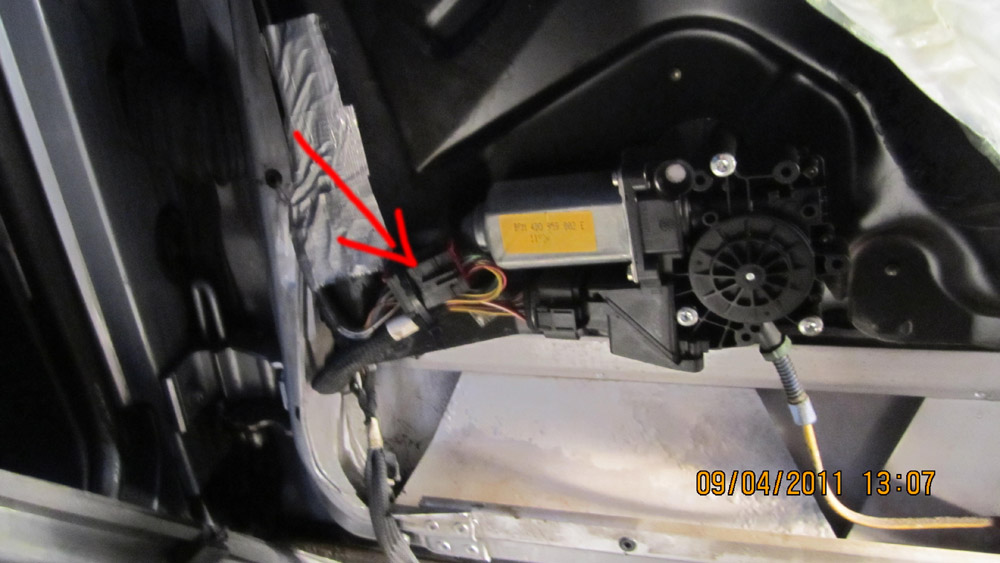

Дальше освободившийся тросик поворачиваем и вынимаем из крепления под синей стрелкой (вверх или вниз) Обшивку можно отодвинуть в сторону. (не отключая остальных проводов) Отключаем разъем к моторчику стеклоподъемника, там же и разъем на зеркало.
Сначала снимаем фиксирующую скобу под красной стрелкой.
Дальше освободившийся тросик поворачиваем и вынимаем из крепления под синей стрелкой (вверх или вниз) Обшивку можно отодвинуть в сторону. (не отключая остальных проводов) Отключаем разъем к моторчику стеклоподъемника, там же и разъем на зеркало.
Последний раз редактировалось Monstr Сб апр 09, 2011 7:14 pm, всего редактировалось 1 раз.
-
VolumeX
- Член Клуба
- Сообщения: 2657
- Зарегистрирован: Вт окт 23, 2007 4:57 pm
- Награды: 1
- Репутация: 54
- Модель: V40
- Мотор: 3.5
- Город: Чехов
- Имя: Алексей
Re: Замена бокового стекла (фотоотчет)
Не самая приятная операция!
Себе менял тоже правое - второй раз уже не хочу
Отчёт полезный и качественный
Себе менял тоже правое - второй раз уже не хочу
Отчёт полезный и качественный


- Monstr
- Член Клуба
- Сообщения: 115
- Зарегистрирован: Пн окт 19, 2009 10:45 am
- Репутация: 9
- Модель: A8 98г
- Мотор: AKG 4.2
- Город: Троицк
- Имя: Дмитрий
Re: Замена бокового стекла (фотоотчет)
Ребята, не пишите пока!
Я его еще делаю.
Просто больше 3х вложений не дает вставить в один пост
Я его еще делаю.
Просто больше 3х вложений не дает вставить в один пост
- Monstr
- Член Клуба
- Сообщения: 115
- Зарегистрирован: Пн окт 19, 2009 10:45 am
- Репутация: 9
- Модель: A8 98г
- Мотор: AKG 4.2
- Город: Троицк
- Имя: Дмитрий
Re: Замена бокового стекла (фотоотчет)

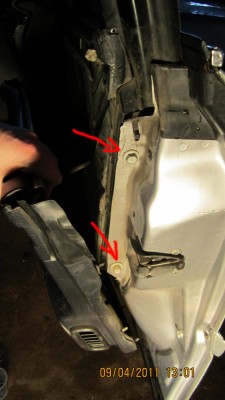

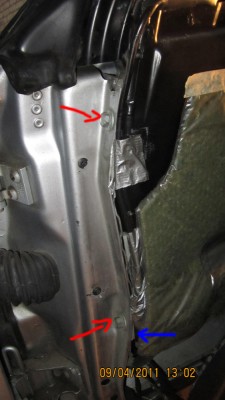

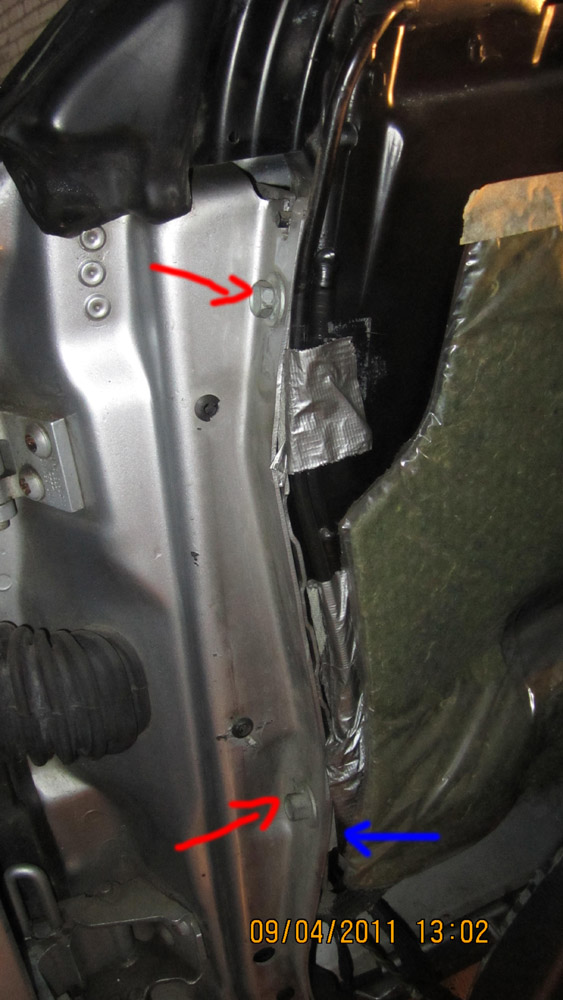

Откручиваем по 2 болта с торцов двери (ключем на 13).
Не потеряв уплотняющую планку под синей стрелкой!!!
Последний раз редактировалось Monstr Сб апр 09, 2011 7:16 pm, всего редактировалось 2 раза.
- Monstr
- Член Клуба
- Сообщения: 115
- Зарегистрирован: Пн окт 19, 2009 10:45 am
- Репутация: 9
- Модель: A8 98г
- Мотор: AKG 4.2
- Город: Троицк
- Имя: Дмитрий
Re: Замена бокового стекла (фотоотчет)

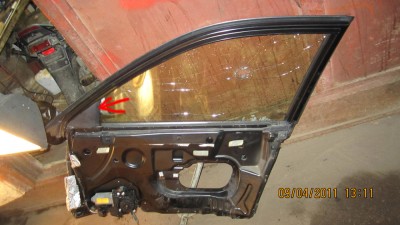

И дергаем наверх за рамку стекла.
Ура. оно снялось
Ура. оно снялось

- Monstr
- Член Клуба
- Сообщения: 115
- Зарегистрирован: Пн окт 19, 2009 10:45 am
- Репутация: 9
- Модель: A8 98г
- Мотор: AKG 4.2
- Город: Троицк
- Имя: Дмитрий
Re: Замена бокового стекла (фотоотчет)

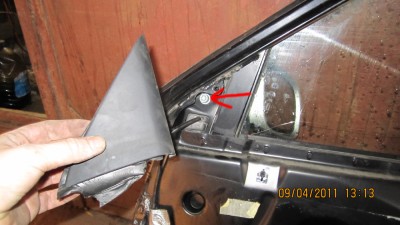

Далее снимаем треугольник в углу стекла.
Он защелкнут со стороны стекла и по центру. Откручиваем болтик, крепящий зеркало. И снимаем его.
(на одной двери почему-то шестигранник, а на второй звездочка) Все, мои мучения на этом закончились, потому что стекло я купил в сборе со стеклоподъемником.
Собирается все в обратном порядке.

Он защелкнут со стороны стекла и по центру. Откручиваем болтик, крепящий зеркало. И снимаем его.
(на одной двери почему-то шестигранник, а на второй звездочка) Все, мои мучения на этом закончились, потому что стекло я купил в сборе со стеклоподъемником.

Собирается все в обратном порядке.

-
VolumeX
- Член Клуба
- Сообщения: 2657
- Зарегистрирован: Вт окт 23, 2007 4:57 pm
- Награды: 1
- Репутация: 54
- Модель: V40
- Мотор: 3.5
- Город: Чехов
- Имя: Алексей
Re: Замена бокового стекла (фотоотчет)

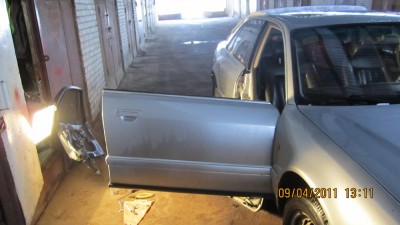

Непередаваемые ощущения от двери без верхней части, типа у тебя двери без арок ))
Я первый раз такое видел

Я первый раз такое видел

-
VolumeX
- Член Клуба
- Сообщения: 2657
- Зарегистрирован: Вт окт 23, 2007 4:57 pm
- Награды: 1
- Репутация: 54
- Модель: V40
- Мотор: 3.5
- Город: Чехов
- Имя: Алексей
Re: Замена бокового стекла (фотоотчет)
И если я не ошибаюсь, там есть регулировочные болты, которые лучше пометить заранее, что бы потом не маяться с выставлением зазоров


- Monstr
- Член Клуба
- Сообщения: 115
- Зарегистрирован: Пн окт 19, 2009 10:45 am
- Репутация: 9
- Модель: A8 98г
- Мотор: AKG 4.2
- Город: Троицк
- Имя: Дмитрий
Re: Замена бокового стекла (фотоотчет)
Наверно они и есть, и даже планку регулировочную я пометил, но сам не мерил (увидел ее только когда она упала
)

-
- Член Клуба
- Сообщения: 155
- Зарегистрирован: Вс окт 17, 2010 7:53 pm
- Награды: 1
- Репутация: 2
- Модель: A8 95г.quattro
- Мотор: AAH 2.8
- Город: Касимов
- Имя: Алексей
- Откуда: Касимов
Re: Замена бокового стекла (фотоотчет)
Только сегодня проделал все эти операции. Ушло 3 часа-вышло ведро пота. Большн никогда не буду это делать.Лучше спецу отдать...
- A159632478
- Член Клуба
- Сообщения: 1377
- Зарегистрирован: Чт дек 04, 2008 11:13 pm
- Репутация: 20
- Модель: a8 d2 седьмой год
- Мотор: abz 299((
- Город: Москва
- Имя: Тёма
- Откуда: СССР
- Контактная информация:
- Забанен: Бессрочно
Re: Замена бокового стекла (фотоотчет)
не знаю ч то там сложного, вроде всё элементарно делал... вот например чтоб ДВС с АКПП снять приходится попотеть(((
-
artey
- Член Клуба
- Сообщения: 1370
- Зарегистрирован: Ср сен 15, 2010 4:06 pm
- Награды: 1
- Репутация: 59
- Модель: Q7
- Мотор: BUG
- Город: Р.Коми
- Имя: Дмитрий
Re: Замена бокового стекла (фотоотчет)
Молодец,хороший отчёт.По сути ничего сложного там нет,только одному неудобно рамку обратно ставить!
- bluesystem666
- Член Клуба
- Сообщения: 583
- Зарегистрирован: Сб май 15, 2010 2:05 pm
- Репутация: 10
- Модель: A8 2001
- Мотор: AMX 2.8 quattro
- Город: С-Петербург
- Имя: Андрей
- Откуда: от тута
Re: Замена бокового стекла (фотоотчет)
Да вообще ничего сложного.Просто надо запомнить где-что стояло и ставить в обратке.

- Dreamcruiser
- Член Клуба
- Сообщения: 1183
- Зарегистрирован: Пн янв 23, 2012 2:29 pm
- Репутация: 11
- Модель: ....
- Мотор: ......
- Город: Белгород
- Имя: Артем
- Откуда: Харьков
- Контактная информация:
Re: Замена бокового стекла (фотоотчет)
а подскажите номерок клипс для карты двери а то у меня похоже парочка сломанных на передней водительской снизу )
или может они подходят от чего то
или может они подходят от чего то
