Система вакуума bfm

Grif · Вт дек 29, 2015 10:41 pm

Всем доброго времени суток! Не так давно стал обладателем восьмерочки, куплена была не комплектная ( не сильный удар по морде, но требующей ремонта мотора (обрыв ремня, клапана..) все шло своим чередом, НО! Сталкнулся с системой вакуума ( половина мотора лежала в багажнике, половину кто-то развандалил) ни трубочек, ничего не было

в ельзе не нашел нужной информации, может кто поможет..

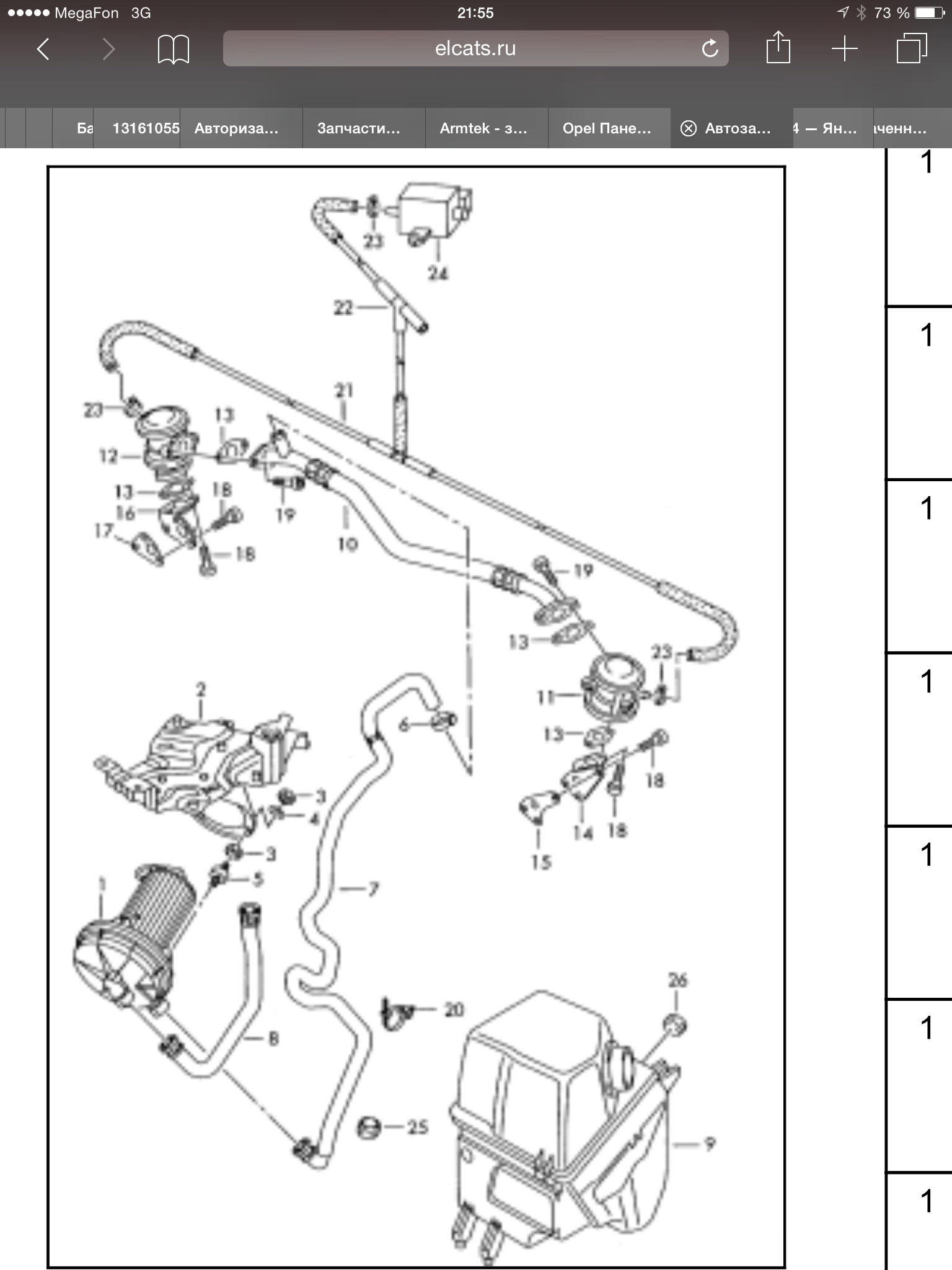

Нужна схема вакуумная ( где должна быть какая трубка, как она должна идти) или на сколько соответствует схема на картинке с действительностью

Заранее спасибо

Вт дек 29, 2015 10:52 pm

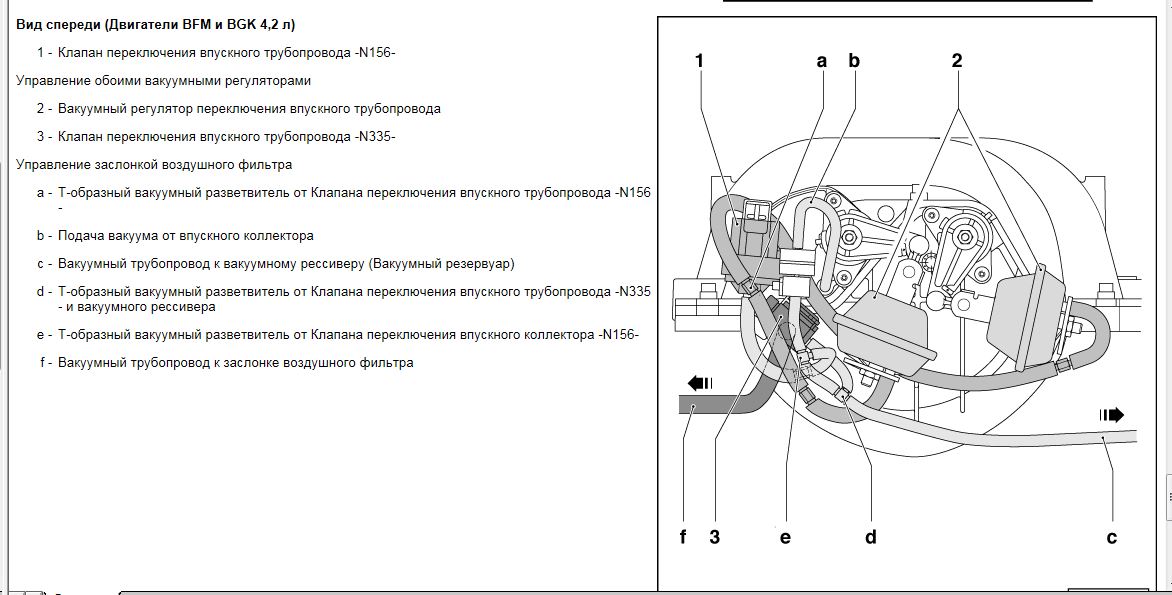

Это схема установки "груш". Или тебе вообще все вакумные соединения?

: Снимок.JPG (111.59 КБ) 12113 просмотров

Grif · Вт дек 29, 2015 11:03 pm

Систему груш видел в ельзе и на форуме, но спасибо

Все остальное как должно быть

Вт дек 29, 2015 11:09 pm

Grif писал(а):в ельзе

Там же есть и остальное

Grif · Вт дек 29, 2015 11:28 pm

В какой графе?( в моторе, системе подачи топлива, вакуума, вторичного воздуха, выхлопа, нет нигде!

Вт дек 29, 2015 11:33 pm

Grif Снятие и установка впускного коллектора. Там часть есть, ну и фото что выше еще.

Grif · Ср дек 30, 2015 12:37 am

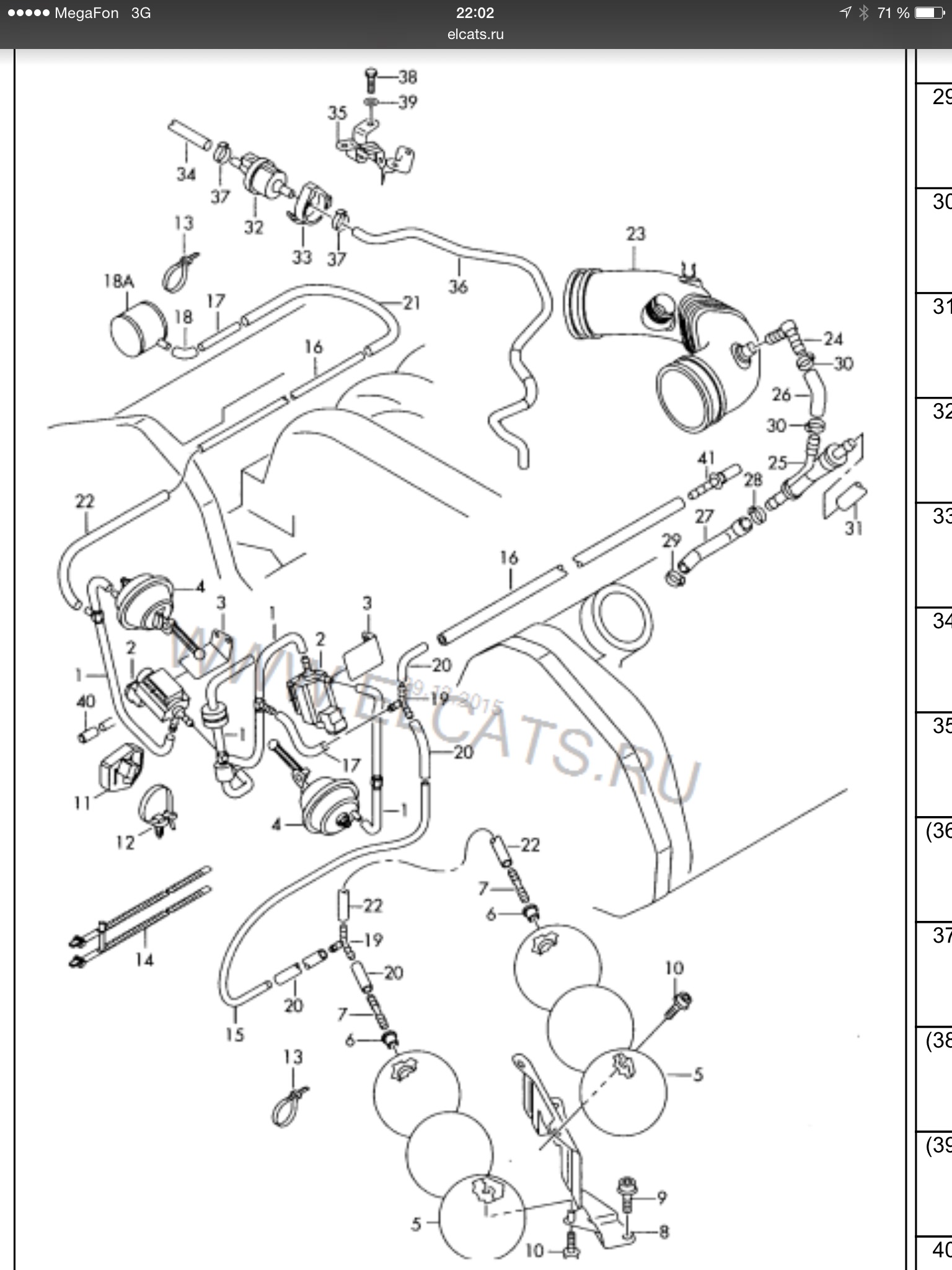

На 1м рисунке ресивер под номером 5, где это соединение подглядеть?

Ср дек 30, 2015 12:40 am

Grif где именно такое не видел.

Ср дек 30, 2015 12:44 am

Проще и дешевле на разборке оптом вакуумные трубки купить,заодно и посмотреть как стоят.

Grif · Сообщение **Grif** » Ср дек 30, 2015 1:40 am

"АндрейS8" отличная идея, только когда их разбирают, нет доступа простым смертным! Прозвонил много кого, либо моторы контрактные из Европы, либо уже разобрана, приезжай, копайся в хламе..

Брат · Пт фев 19, 2016 9:48 pm

Тяги на вакуумах одинаковой длины или разной?

xam-s · Пн фев 22, 2016 10:23 pm

а ты в Москве где териториально?

xam-s · Пн фев 22, 2016 10:26 pm

Брат писал(а):Тяги на вакуумах одинаковой длины или разной?

тяги одинаковые , но я обошелся без них- пластиковые хомуты в помощь ...

Брат · Вт фев 23, 2016 1:52 am

xam-s писал(а):тяги одинаковые ,

У меня судя по обломкам тоже одинаковые, смутило после просмотра "Авито" и "ебей", там предлагают разной длины.

Вт фев 23, 2016 2:43 am

если обломало тяги то разбирай и чисть коллектор. Механизм поворотных заслонок закис\прикорел и подклинивает, потому и тяги обломало от повышенной нагрузки

Брат · Вт фев 23, 2016 10:18 pm

AndreyVtb писал(а):если обломало тяги то разбирай и чисть коллектор. Механизм поворотных заслонок закис\прикорел и подклинивает, потому и тяги обломало от повышенной нагрузки

Эти тяги со временем обломает у всех и вообще без заслонок, так как они очень хлипкие, а усилие пружин больше, чем прочность этих тяг.

Брат · Вт фев 23, 2016 10:30 pm

С этой проблемой в своем моторе я поступил следующим образом : взял наконечники тяг газа(акселератора) от Жигулей, там точно такой же шар, как и у А8 на вакуумах, просверлил в них сквозное отверстие до начала сферы, прорезал резьбу М5, обрезал корпус полотном для ножовки до необходимой длины, этим же полотном срезал шляпку у болта М5 длиной 20 мм, и скрутил вместе наконечники по образцу старой тяги. Закрутил для пущей надежности с герметиком и нитью. Цена наконечника 5 рублей, болта 2 рубля, всего нужно 5х4+2х2= итого - 24 рубля на все дела. Как будет проходить эксплуатация, напишу позже.

Ср фев 24, 2016 1:34 am

Брат писал(а):Эти тяги со временем обломает у всех и вообще без заслонок, так как они очень хлипкие, а усилие пружин больше, чем прочность этих тяг.

не знаю у меня все норм. КАк купил все было целое так и через год все целое и работает, тяги оригинал.
Может на д3 они хрупче, чем на д2 )
Молодец что починил, дай фото того что получилось

Брат · Ср фев 24, 2016 10:29 am

AndreyVtb писал(а): дай фото того что получилось

Пожалуйста :

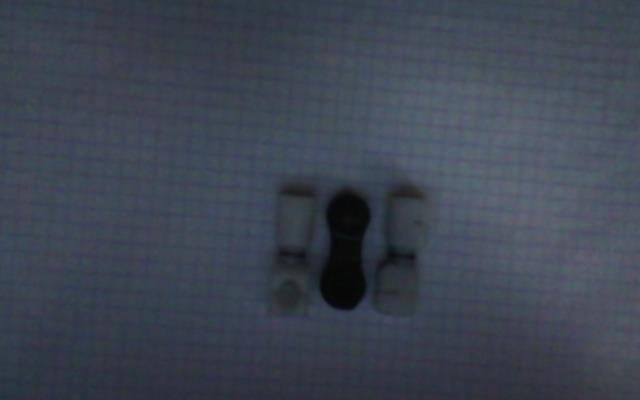

По краям самодельные, в центре для сравнения оригинальная тяга.

: P1602240724168.jpg (12.99 КБ) 11903 просмотра

stec-super · Чт мар 14, 2019 6:08 pm

Вопрос такой, когда заводишь машину должны груши втягиваться или заслонка в фильтре открываться просто не пойму правильно ли у меня подключены клапана ?

Сообщение **Akin** » Чт мар 14, 2019 6:16 pm

stec-super писал(а): ↑Чт мар 14, 2019 6:08 pmдолжны груши втягиваться

Alexandr S · Ср мар 10, 2021 9:49 pm

Подскажите пожалуйста! У меня эти груши не втягиваются при запуске двигателя и нажатии педали акселератора, все шланги визуально на месте, при этом машина на малых оборотах туповата? куда посмотреть?

Ср мар 10, 2021 10:00 pm

Смотреть почему невтягиваются.

Gromadina · Пн мар 15, 2021 5:53 am

Всем добрый день. Подниму тему. Подскажите куда с ресивера идет трубка воздушная? Точнее с тройника с груш и ресивера на что уходит?

Alexandr S · Пт мар 19, 2021 7:02 am

иоан 350 писал(а): ↑Ср мар 10, 2021 10:00 pm Смотреть почему невтягиваются.

В том и дело, куда смотреть? Как понять есть ли разряжение в трубках груш
