Подскажите куда эти трубки?

[Stryker]

Здравствуйте! Восстанавливаю машину после пожара...Некоторые пластмассовые и резиновые детали сгорели..Помогите разобраться по фото куда идут трубки? Авто а8 d2 дорестайл 1998г. праворукая!

1.
На правом крыле, какой-то клапан, один конец идет в трубку которая вместе с двумя другими идет в сторону бака. Куда подключается второй конец?
2.
Идет с бачка, тормозной вроде...
3.
Две трубки за двигателем возле моторного щита, идут из под дроссельной заслонки, вроде как для антифриза. Куда идут концы?
4.
Несколько разных трубочек..Виднеются концы трубок из вопроса №3.

[Suomi]

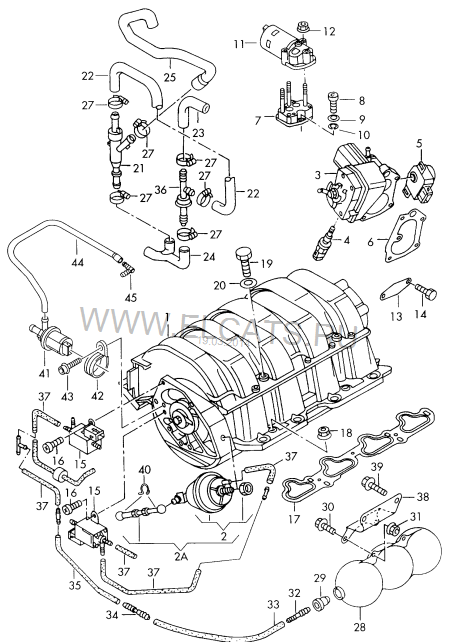

на фото №4 вакуумный шланг круиза, вот схема

[Suomi]

по фото №1 могу сказать что это шланг с клапаном на абсорбер, мот схема, может поможет

[Stryker]

Suomi, спасибо!!! Где бы про остальные трубки найти?

[Suomi]

фото №3 никакое, я на нем ни хрена не понимаю.

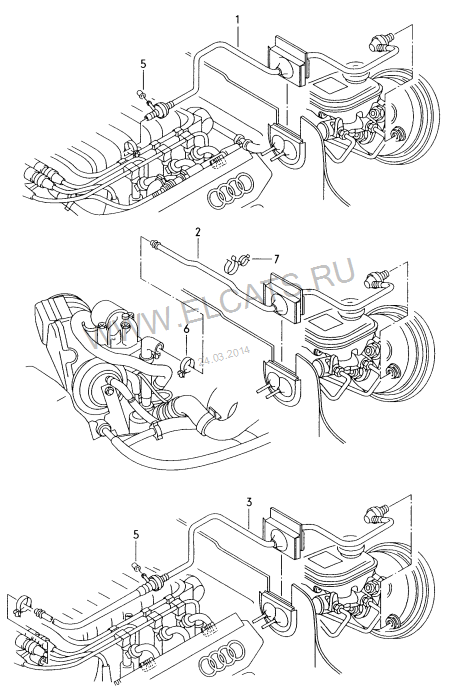

а на фото №2 куда идет трубка, на вакуумный усилитель?

[Stryker]

Да, на фото 2 это на усилитель трубка, а вот оплавленный конец куда идет? По фото3 немного узнал, вместо верхней трубки там кучка соединенных между собой трубок с твоего верхнего рисунка. Завтра до компа доберусь, обведу какая кучка.

[Suomi]

Да, на фото 2 это на усилитель трубка, а вот оплавленный конец куда идет? По фото3 немного узнал, вместо верхней трубки там кучка соединенных между собой трубок с твоего верхнего рисунка. Завтра до компа доберусь, обведу какая кучка.

[Stryker]

Suomi, спасибо тебе огромное за помощь!
А где находится этот абсорбер, и из чего он сделан? Я у себя его не нашел нигде, мож он сгорел?
Вот..одна трубка с фото3 определилась, вместо нее втыкается система трубочек. А вот вторая, которая чуть ниже ее, там что, или куда она?
