Ошибки по антеннам Kessy, ремонт блока.

[Vasse]

Всем привет.

Итак, дошли руки и до этого но все получилось не так как в кино. Читал много различных форумов и везде ходят от до около.

Начнем с того, что у меня был запасной б/у блок, купил когда-то его в польше за копейки, если не ошибаюсь то около 50 злот.

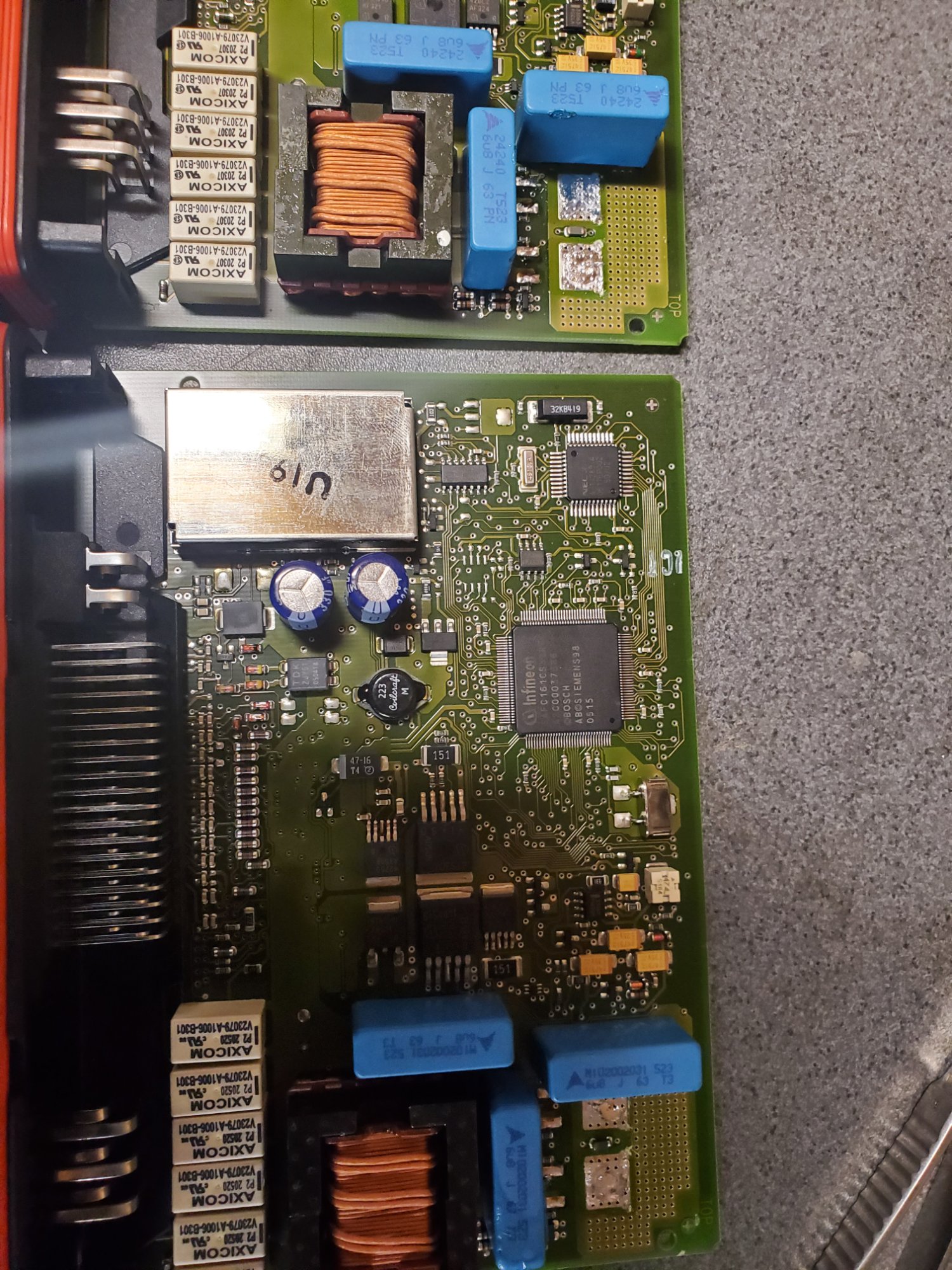

Как выглядят из нутри блоки с kessy и без, все наверно понимают о чем я говорю.

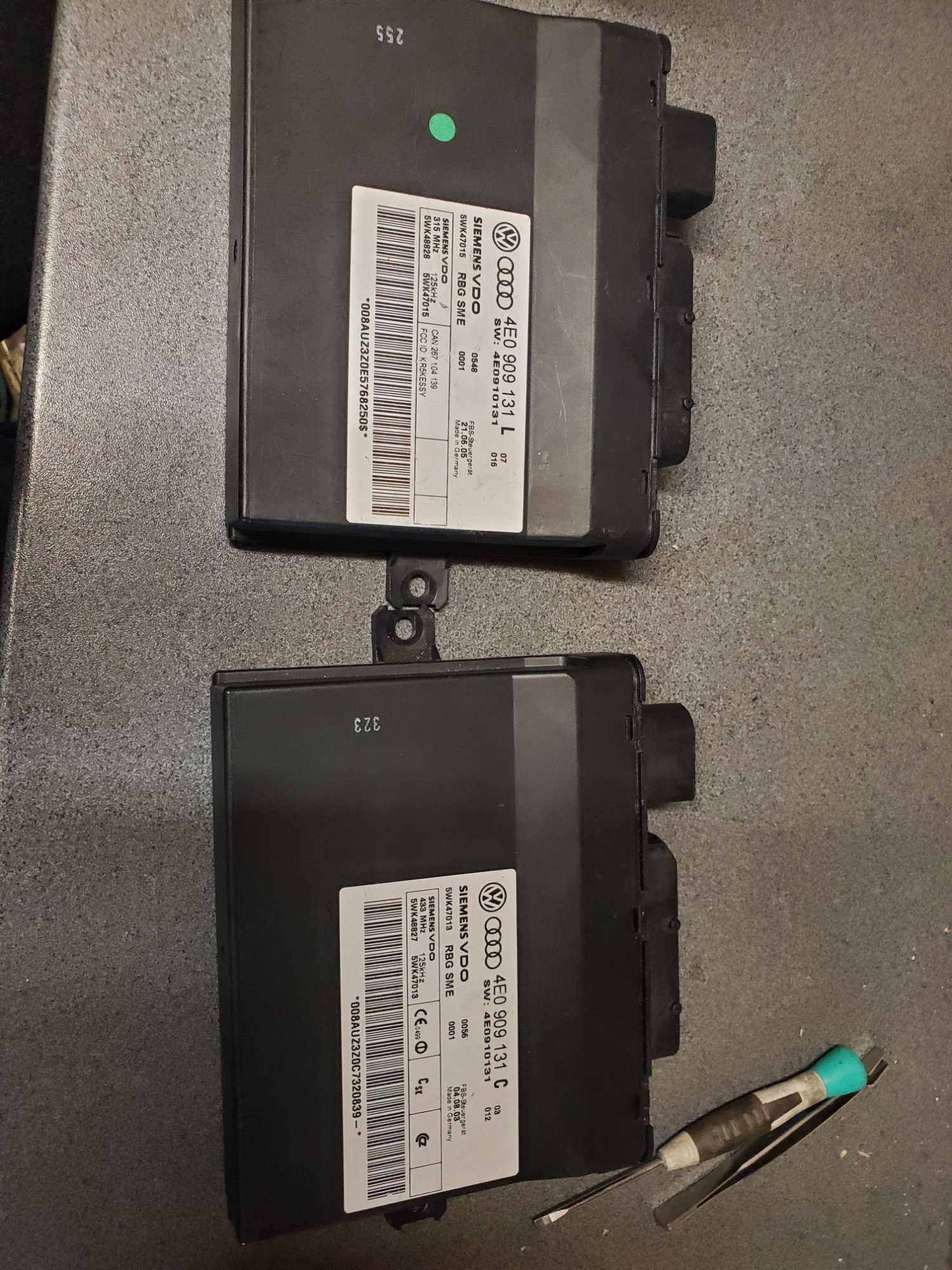

С буквой L купленный в польше



Это мой блок 2003 года

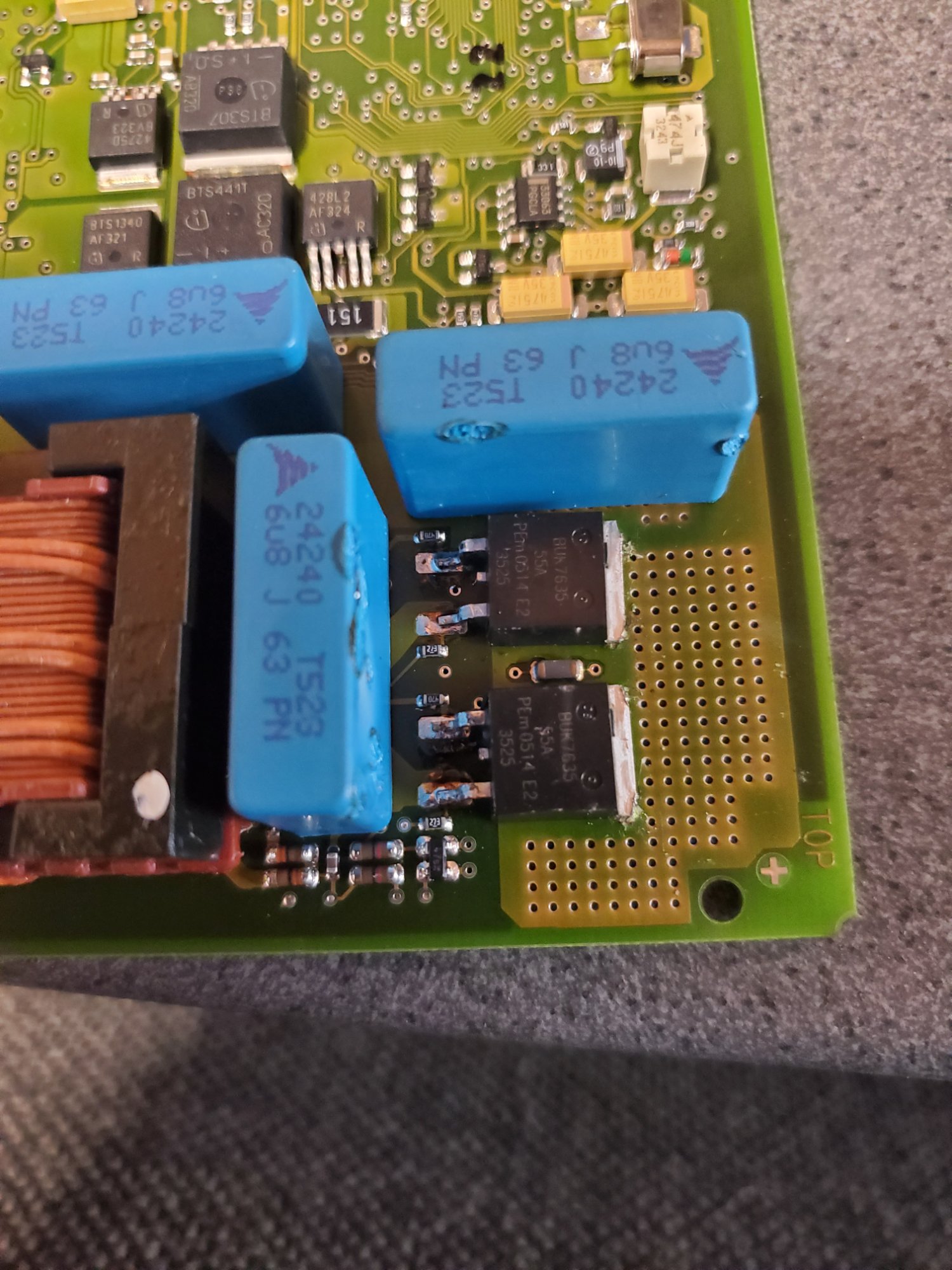

Вот эти 2 транзистора надо заменить.

Эти 2 с запасного блока, по которому не было ошибок при подключении в машину.


Эти транзисторы называют MOSFET, в китае стоят по 50 цетнов за штуку.

Это самый обычный блок, как мы видим у него вообще отсутсвует половина компонентов. С задней стороны тоже.


Здесь выпаянны из обоих блоков.


Здесь уже при паянны с другого блока в мой блок.

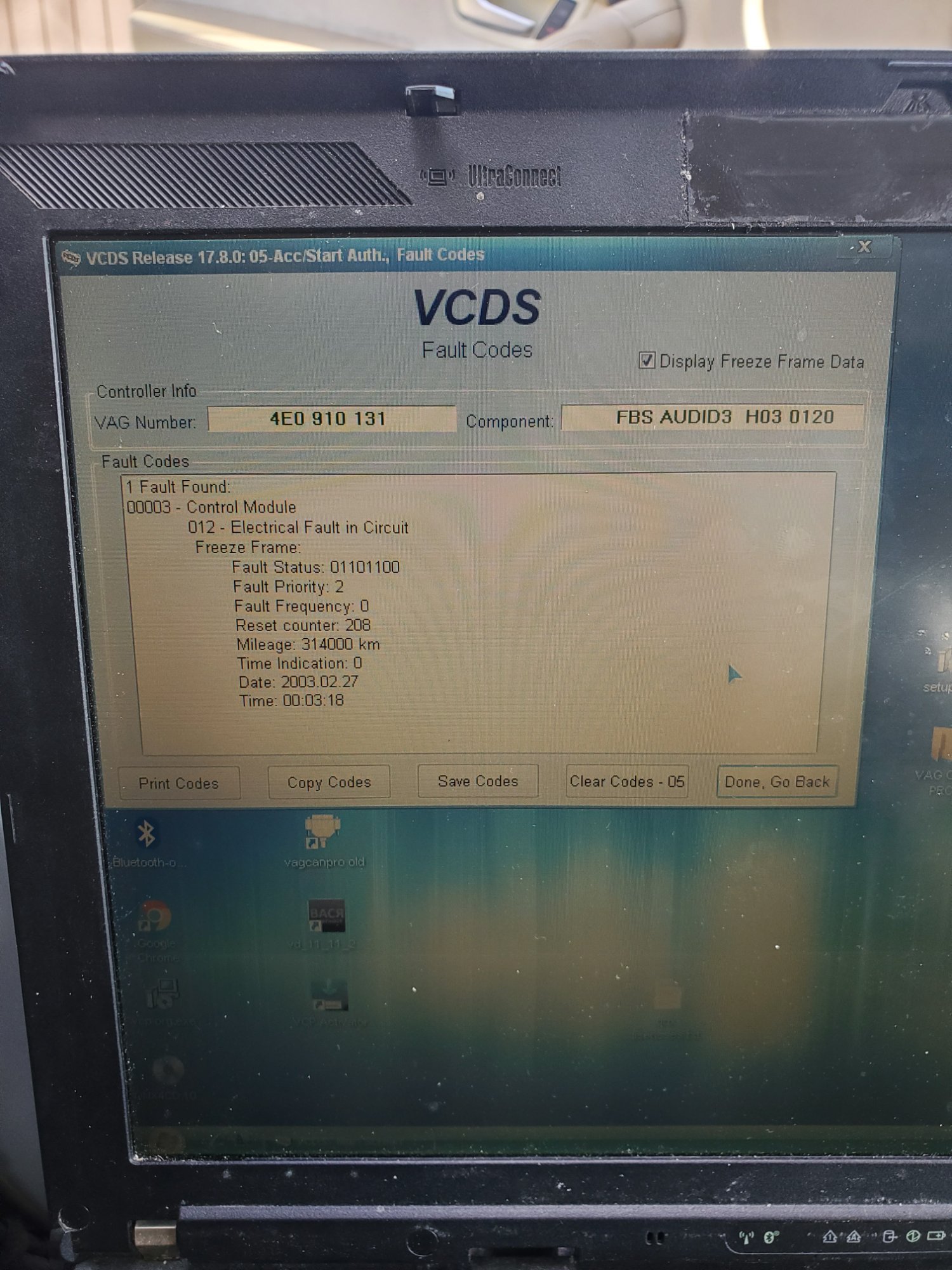

Здесь мы видим что ошибка поменялась с open cirkuit на то что видим на фото.


Здесь общая картина по ошибкам, по всем были ошибки open cirkuit.


В надежде что все ошибки автоматом исправятся на не постоянные, не произошло. Удалил все ошибки и обратно не появились, но появилась другая.

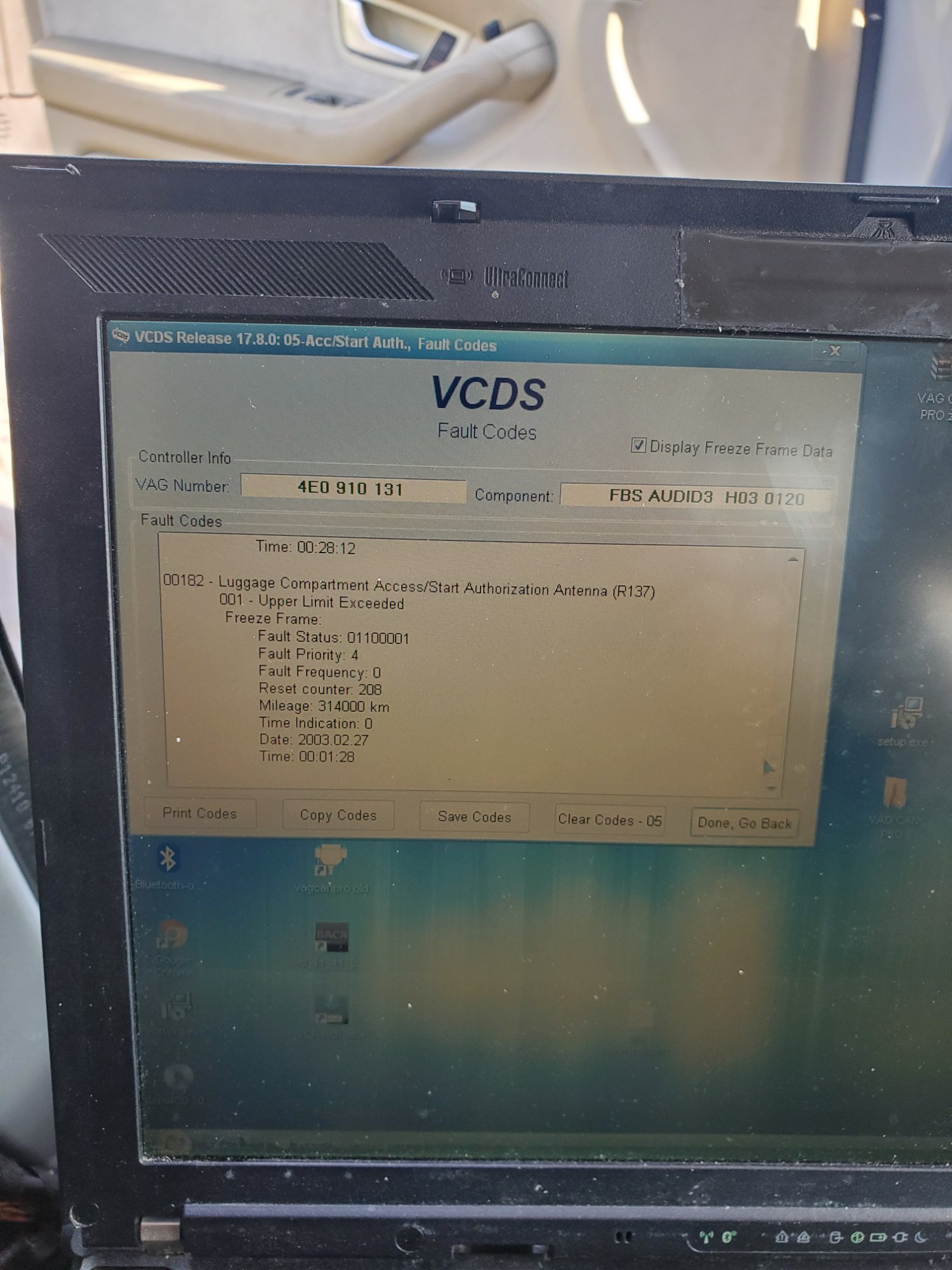

Вот эта ошибка появилась после перепайки б/у транзисторов.


И теперь итог, мы теперь знаем где кроится крыса по данным ошибкам, так как они пропали, и на данный момент нельзя подвердить все причина последней ошибки, потомучто они другие или тоже мертвые, так как ревизия блока тоже другая, может с более нового блока транзисторы не подходят.

Буду заказывать новые из китая и те и другие, и будет тренироваться дальше.
На данный момент ручки и кнопка старта не работают, а раньше работали даже при ошибках.
Брелок работает отлично и машина с ключа тоже хорошо заводится.

[черноволгин]

звонить реле надо. так же диоды и резисторы.

[Vasse]

Да я уже чего только не делал, поменял старые и новые поставил, таже ошибка, такое ощущение что в блоке какая то защита стоит, которая чувствует вмешательство в блок старта.

[Life]

Привет. В блоке с обратной стороны мосфетов стоит батарея резисторов, я так понимаю, что это шунт там 2 группы по 3 резистора в паралели(номиналом 0.11 или 0.33 ОМ каждый - цветовая маркировка). Их нужно прозвонить и заменить по необходимости. Сейчас сам поменял у себя мосфеты и резисторы нашел только на 1ом, 0.25вт smd.
Хочу купить другой блок кейлес тут на разборке с табурега есть за питиш, штук 20) пойду прикуплю..
Кстати, с БУшными мосфетами можно не заморачиваться, в чип дипе можно купить спокойно по 57 рублей по моему BUKи эти)
пы сы : у меня резисторы эти все 6 штук превратились в просто сопротивление мегаомное, не смотря на то, что сгорел всего 1 мосфет (он звонился вроде как исправный) - но я поменял оба.

[Life]

С другого блока снял резисторы, замерил точным устройством - 0.95 Ом все 6 штук.
Как итог кейлес ожил)

[Life]

Добавлю.
Как выяснилось, поставленные мной ранее резисторы с номиналом 1R00 - то есть 1 ом, точность 5% оказались полным гэ, потому как после их измерения я понял, почему с "1"ом у меня ничего не работало, а с 0.95 ом - всё заработало.
Сопротивление было 1.54-1.56ом у всех.
Этот шлак брал в чип дипе.
Как итог - даю совет: перепроверяйте фактическое сопротивление того, что ставите.

[Vasse]

Life, привет, а по русски как нибудь обьяснить можешь?

[Life]

Что именно не понятно?) Напиши вопросы.

[alexrae]

Вообще конечно такое сопротивление тяжело померять...даже флюк на тестовых концах уже дает 0.3-0.4 ома

[Life]

Мерил одолженной у друга китае-приблудой - универсальный тестер радиодеталей Atmega328.
В показаниях в общем-то не плясал - 1 элемент замерял по 10 раз - всегда показывал одинаково.
Ну и много было контрольных образцов.

[Life]

Life, привет, а по русски как нибудь обьяснить можешь?

Вот про эти резисторы я говорю.
У меня блок заработал когда я поменял их на резюки 0.95 ом каждый.
Может быть подошли бы и на 1ом, но которые купил я оказались бракованными и они имели совсем не то сопротивление, что на них написано было.
