Отчет:Снятие и разборка впускного коллектора

[тюник]

Всем привет В продолжение темы viewtopic.php?f=112&t=5851 решил выявить таки причину непонятного звука,а заодно разработать одну заслонку привода впускного тракта.

Снять коллектор недолго:воздуховод,патрубок ВКГ,соединяющий две головы,вакуум от дросселя,все мешающие снятию фишки и вакуумные трубочки,топливная рампа(просто в сторону отодвигается),14 болтов крепления самого коллектора и еще 1 болтик(на нем плюс похоже)

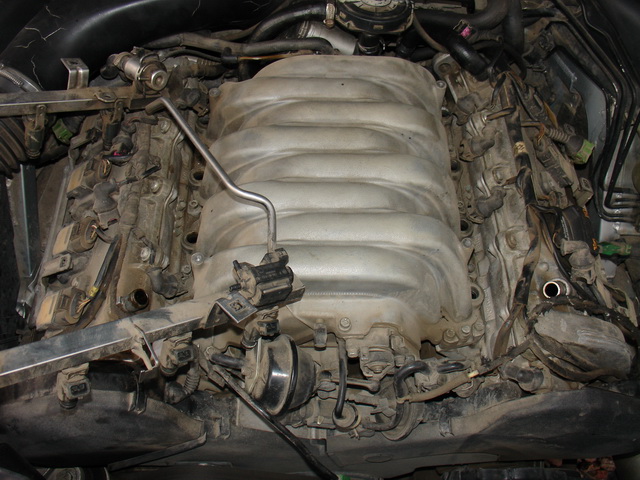

снятие топливной рампы

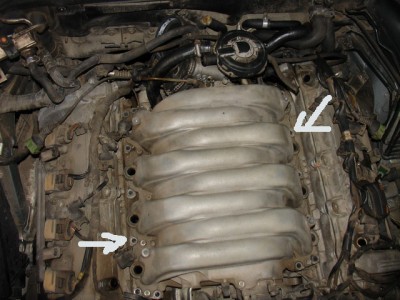

крепления коллектора

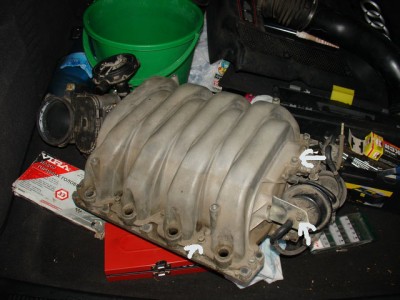

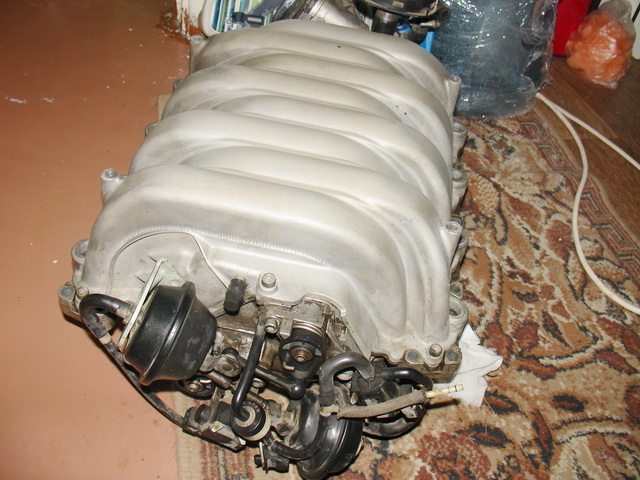

Уже дома начал разбирать коллектор.там 11 болтов и одна гайка(крепление вакуумного привода),еще грибок нужно снять,чтобы удобно подлезть было до одного болтика

разборка впуска

[тюник]

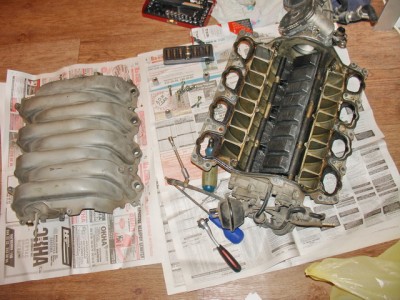

Вот так выглядит располовиненный,не сказать,что чистый...

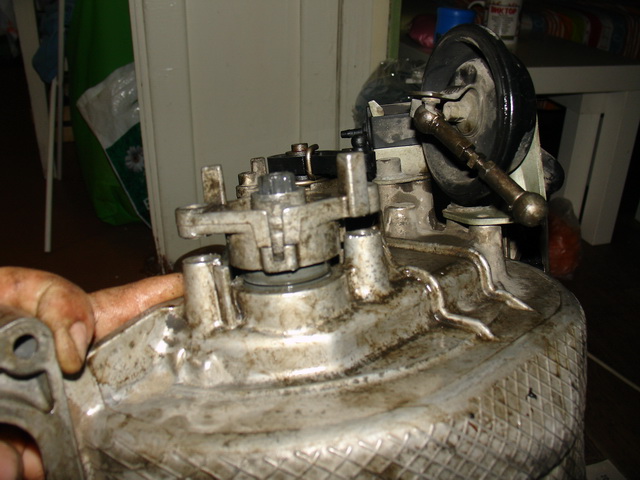

Чтобы снять одну из заслонок,нужно открутить три болтика,вытащить рычажок вместе с пружинкой

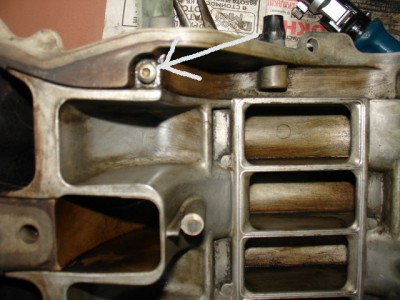

далее аккуратно равномерно поддевая с двух сторон вытаскиваем основу крепежа

[тюник]

Когда она снята ,то тянем всю заслонку на себя-она выходит из паза с другой стороны,а потом с одной стороны поднимая ввех,а с другой, двигая внутрь,вытаскиваем заслонку.

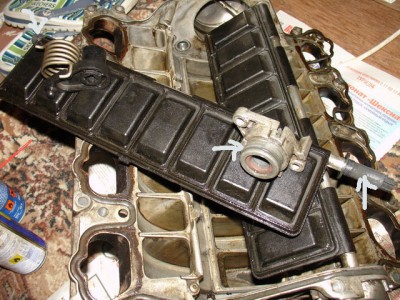

На фото помечены места ,которые необходимо смазать(моя вообще с большим усилием только двигалась) и уплотнительное кольцо.

После смазки и мойки все собираем обратно и радуемся результату

Кстати,обратил внимание,что были немного раскручены почти все внутренние болтики,пришлось затягивать их

После сборки машина завелась легко,по ощущениям стала работать ровнее и мягче.ЗВУК пропал(почти),если ухом прислониться,то слегка слышно Думаю,что это заслонка вибрирует о корпус(они на осях сидят на "прищепках" металлических и имеют небольшой ход) или вакуум не до конца закрывает заслонки и отсюда звук...
Но в любом случае я доволен результатом.только отмываться долго пришлось А так ничего страшного и сложного

[Ivan71]

Зачет за отчет! Прокладки надо какие покупать заранее?

[тюник]

Неплохо бы прокладки впускного коллектора поменять в принципе,а в самой улитке по периметру в желобке тоже идет то ли прокладка,то ли герметик черный,у меня получилось снять ,не порвав ее,но при сборке тонким слоем черного герметика все же прошелся во избежание подсоса воздуха

[Ivan71]

Номерков я так понимаю нет.

[Ivan71]

Блин, не получается тебе кармы добавить.

[тюник]

Специально для тебя 077 129 717 Q два штука

[rakiim]

Зачет.
И теперь сразу не собирая обратно чистить вентиляцию картера С фотками дабы 4х литровочникам стало ясно что и где ломать


P.S шутка но реально не отказался бы

[тюник]

Чистил еще до этого,могу выложить

[rakiim]

Не отказался бы

[тюник]

Завтра дополню

[Ivan71]

Специально для тебя 077 129 717 Q два штука

[O`Breea]

Да, продолжение темы очень хорошее!

[тюник]

кстати по ощущениям и коробка мягче стала работать

[rakiim]

Тихонечко жду фоточек

[VETRA]

Народ требует продолжения банкета!

тюник, не пропадай!

[тюник]

Чуточку терпения ,ребята Вчера и сегодня были тяжелые дни...отмечали юбилей будущей тещи пытаюсь вернуться в этот мир

[O`Breea]

Проделал себе ту же процедуру, заметил, что все болты у меня страгивались двумя пальцами! Сначала откручивал трещёткой, потом понял, что можно обойтись без неё. Такое ощущение, что от вибрации они раскручиваются. Клубни, затягивайте их периодически, иначе может быть подсос воздуха.

[onisim39]

Чистил еще до этого,могу выложить

Так фотки были или я чего то пропустил?

[InLine]

А кто подскажет номерок прокладок впускного коллектора на дорестайл? Двигатель AKH.
Какие прокладки желательно поменять при чистке впускного коллектора?

[Jescha]

Жень, у меня конечно мотор более скромный , но когда себе чистил забыл про прокладки, у меня она одна на корпусе, при обратной установке промазал силиконовой герметик-прокладкой, а перед этим старую перевернул

[InLine]

Спасибо Жень.
Я пока еще не чистил, поэтому хочу сразу купить и поменять чтобы потом неприятных сюрпризов не было!

[O`Breea]

Жень, не знаю про дорестайл, но на рестайл она не продаётся. Сама прокладка - это герметик, как правильно Женя сказал. Я старую удалил, нанёс новый герметик и оставил засыхать на сутки, потому как был случай, когда недосохшая стала пропускать воздух.

[moriarty]

Народ, подскажите пожалуйста номера прокладок впускного коллектора на мой двигатель.

Сама прокладка - это герметик, как правильно Женя сказал. Я старую удалил, нанёс новый герметик и оставил засыхать на сутки, потому как был случай, когда недосохшая стала пропускать воздух.

какой-то специальный герметик нужен?
