Добавлено: **Пт июн 04, 2010 11:00 pm**

Начну с того что у меня не работали зеркала вообще, т.е. не регулировались сами зеркальные элементы и не складывались зеркала. Задав вопрос на форуме я узнал что зеркала должны складываться крутилкой L-R против часовой стрелки(благодарю ответивших), но у меня она не крутилась, стояла кнопка от машины без опции складывания зеркал.

: Вот эта кнопка..

Поменяв её, зеркальные элементы начали регулироваться, это уже был плюс. Но я хотел что бы зеркала работали как положено. Снял зеркала, мне так удобней чем, когда они на машине.

: Два снятых зеркала..

И начал их разбирать.

: Откручиваем эти болтики..

Добавлено: **Пт июн 04, 2010 11:04 pm**

: Аккуратно отгибаем и вытаскиваем зеркальный элемент.

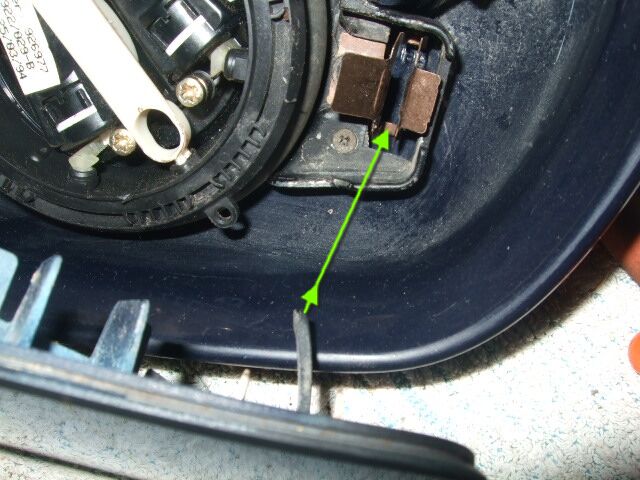

: Большой зеркальный элемент фиксируется дополнительно, так что не спешите.

: Так же отсоединяем провода от зеркального элемента..

Добавлено: **Пт июн 04, 2010 11:11 pm**

Теперь подробнее будет про маленькое зеркало т.к. большое я собрал раньше, так сказать опыт что б был перед фотографированием

.

: Откручиваем болтики что бы снять корпус, на большом три болтика!!

: Корпус снят, вот и наш механизм..

: Откручиваем три болтика, место их посадки указано стрелками.

Добавлено: **Пт июн 04, 2010 11:18 pm**

: Вытаскивает этот уплотнитель, держащий провода моторчика..

: Снимаем крышку складывающего механизма и видим что там нечему вращаться..

: Аккуратно вынимаем эту шестерёнку, так как она не вся железная, присутствует пластмасса..

Добавлено: **Пт июн 04, 2010 11:24 pm**

: Немного отодвигаем отвёрткой вот эту стопорную скобу, далее берём узкогубцы и...

: снимаем её(просто у меня на первом зеркале улетела когда я отвёрткой сдвинул до конца)..

: Вот они подшипнички)))..

Добавлено: **Пт июн 04, 2010 11:30 pm**

: Вот так вот..

: .....

: Теперь нам надо открутить вот эти болтики.
Дальше будет известно для чего.

Добавлено: **Пт июн 04, 2010 11:41 pm**

: И этот тоже.

Это нужно чтобы отодвинуть пластик и держать железный палец, что бы он не уходил вниз(на фото видно).

: Фото чистки я не делал, проявите свою фонтазию.. И так начинает сборку. Смазываем направляющие подшипника и восстановленный подшипник (на первом зеркале ставил новый, но там резал все провода что бы разобрать).

: Второй подшипник тоже смазываем..

Добавлено: **Пт июн 04, 2010 11:52 pm**

Начинаем собирать.. Опишу способ каким я одевал эту стопорную скобу.

: Вставляем между витками пружины, что бы только кончики скобы попали в риски, так как на фото

: Далее при помощи всё тех же узкогубцев, накручиваем пружину, типа как болт закрутить..

Добавлено: **Пт июн 04, 2010 11:58 pm**

: Смазываем направляющие шестерёнки..

: Устанавливаем шестерёнку..

: Устанавливаем железную шайбочку, при разборе не потеряйте их..

Добавлено: **Сб июн 05, 2010 12:03 am**

: Вот собственно сама шайбочка..

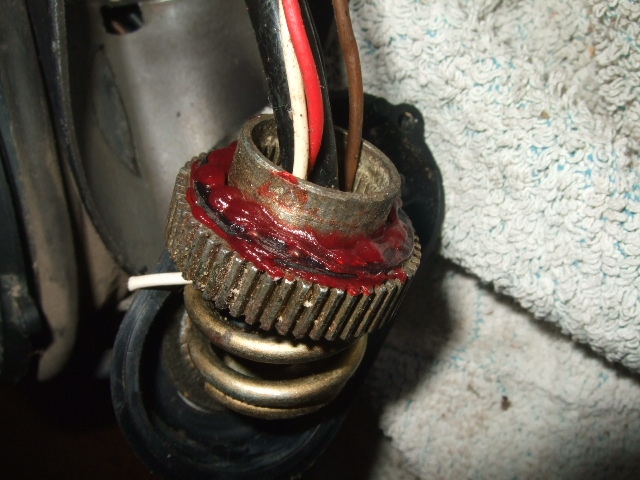

: Смазываем всё это дело, думаю я не переборщил..

: И собираем всё это дело.

Добавлено: **Сб июн 05, 2010 12:11 am**

Заодно решил почистить механизм регулировки зеркального элемента, а то как то оно двигалось туповато..

: Откручиваем, просто подковыриваем заднюю крышечку и видим там защёлки белой держащей всё это дело планки, я под них засовывал зубочистки..

: Аккуратно снимаем тяги от моторчиков..

: Вот эта планочка..

Добавлено: **Сб июн 05, 2010 12:22 am**

: Разбираем и видим что очень много пыли и песка работающего как абразив. Поэтому зеркало так тупо и управлялось.

Всё тщательно протираем, я прошёлся очень мелкой наждачкой. И собираем всё обратно не забывая хомутать там где были хомутики.

: В итоге полностью рабочий механизм.

: Забыл сказать что снимать нижнюю крышечку надо аккуратнее, т.к. там имеется две защёлки. На большом зеркале тоже самое.

Вроде всё,, работает нормально.

Добавлено: **Сб июн 05, 2010 12:34 am**

http://www.youtube.com/watch?v=kgoFN79Lnkg, вот так стали работать, гудит не громко сразу говорю, просто фотоаппарат близко сильно.

Добавлено: **Сб июн 05, 2010 12:46 am**

+100000000000000
Могучий отчёт!!!!!!!!!!!!
Вот за это на и не любят официалы

Добавлено: **Сб июн 05, 2010 2:49 am**

Отличный отчёт, на будущее будет очень полезен!

А какой смазкой шестерни смазывал?

Добавлено: **Сб июн 05, 2010 8:44 am**

Смазка для движущихся деталей электроинструмента(перфоратор, дрель и т.д.)

: Вот она.

Добавлено: **Сб июн 05, 2010 1:17 pm**

А поможет эта процедура, если левое зеркало складывается нормально, а раскладывается прям до конца выгибаясь к капоту? Как будто нет ограничителя!

Добавлено: **Сб июн 05, 2010 1:37 pm**

Да, именно так у меня и было левое, только оно не работало, а когда снял шестерёнку ходило от стекла до капота без ограничения. Там когда разберёшь будут видны эти выступы, почистишь их от окисли, направляющие подшипников тоже, т.к. они немного поднимаются от коррозии алюминия и ограничителю не за что зацепиться. Перебрал вроде всё нормально работает. Если что обращайся когда разберёшь, помогу советом.

Добавлено: **Сб июн 05, 2010 8:19 pm**

Alex_999 писал(а):Смазка для движущихся деталей электроинструмента(перфоратор, дрель и т.д.)

Добавлено: **Пн июн 07, 2010 9:41 am**

Позитивный отчет. Немцы сами бы этого не стали делать...

Добавлено: **Пн июн 07, 2010 12:10 pm**

Какая жесть там в зеркалах твориться !

Отчёт хороший ! молодца

Добавлено: **Пн июн 07, 2010 12:33 pm**

Добавлено: **Пн июн 07, 2010 12:36 pm**

Алексей молодца

Добавлено: **Пн июн 07, 2010 1:17 pm**

Vavastik писал(а):Алексей молодца

Щас ещё снова руль полезу смотреть, а то напрягает что не выдвигается не задвигается, только вверх и вниз.

Добавлено: **Пн июн 07, 2010 1:22 pm**

С юбилейчиком
