ДД, нужна распиновка блока клапанов пневмы

Ответить
Аватара пользователя
Linc
Почетный член Клуба
Сообщения: 2070
Зарегистрирован: Вс апр 19, 2009 11:08 am
Репутация: 39
Модель: Форд Эксплорер 5
Мотор: Циклон
Город: Воронеж
Имя: Евгений

ДД, нужна распиновка блока клапанов пневмы

Сообщение Linc » Чт окт 15, 2009 6:41 pm

Для ламмеров и желательно в цвете. В электросхемах нихрена не понимаю. Цель - тупо напрямую через аккумулятор проверить работоспособность блока клапанов. Хочу понимать, на какой контакт подавать плюс, а на какой минус и какой при этом клапан откроется.
Тоскую по А8 (((((((( Долбаное государство ((((((

Аватара пользователя
Linc
Почетный член Клуба
Сообщения: 2070
Зарегистрирован: Вс апр 19, 2009 11:08 am
Репутация: 39
Модель: Форд Эксплорер 5
Мотор: Циклон
Город: Воронеж
Имя: Евгений

Сообщение Linc » Пт окт 16, 2009 4:40 pm

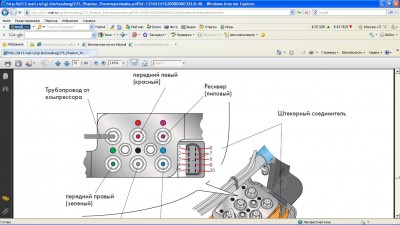

А можно для совсем чайников тупо написать по приложенной картинке что куда подавать:
Например: Клемма 2 - плюс, клемма 1 - минус и откроется клапан передней левой стойки.....
Вложения
Тоскую по А8 (((((((( Долбаное государство ((((((

Аватара пользователя
ZhAmAn
Член Клуба
Сообщения: 3567
Зарегистрирован: Пн дек 23, 2013 11:30 am
Репутация: 41
Модель: AUDI A8 D3
Мотор: BFM
Город: Ростов-На-Дону
Имя: Кирилл

Re: ДД, нужна распиновка блока клапанов пневмы

Сообщение ZhAmAn » Вс июн 28, 2015 1:09 pm

vito7733
Электроника:
Клапана:
AUDI A8 D3(4E) 4.2 quattro BFM, АКПП 6HP26(GNU)/Серебро.

martin5585
Сообщения: 3
Зарегистрирован: Пн июл 06, 2015 11:59 pm
Репутация: 0
Модель: A8 4e 2003
Мотор: bfl 3,7
Город: Омск
Имя: Владимир

Re: ДД, нужна распиновка блока клапанов пневмы

Сообщение martin5585 » Вс июл 12, 2015 12:27 am

подскажите пожалуйста стояла на домкрате 2 дня пока менял трубку теплообменника после этого морда отказалась подниматься до этого пневма была в аварии из за датчика высоты до диагностики 100 км шнурка нет вернее есть но китай который видит только мотор и коробку вообщем нужно морду накачать как то путём подачи питания на контакты блока клапанов (уже делал так на мерсе 220-м) по выложенной фотографии вроде как более мение понятно что да как там, но не пойму я куда подавать + а куда - я так понимаю нужно на 5-й пин подать "+12В" а на 1,2,3,4 (стойки) подается "-" и на ресивер пин № 8 тоже подать "-" если не так то поправьте пожалуйста а то не охото спалить что нибудь

wlapot
Сообщения: 1
Зарегистрирован: Вс янв 24, 2016 7:31 pm
Репутация: 0
Модель: Q7
Мотор: bug
Город: мурманск
Имя: володя

Re: ДД, нужна распиновка блока клапанов пневмы

Сообщение wlapot » Вс янв 24, 2016 7:34 pm

парни,а дайте схемку иль обясните

dimainga
Сообщения: 4
Зарегистрирован: Сб янв 07, 2017 7:02 pm
Репутация: 1
Модель: Ауди А8 D3 2003
Мотор: BFM 4.2
Город: Минск
Имя: Дмитрий

Re: ДД, нужна распиновка блока клапанов пневмы

Сообщение dimainga » Чт янв 19, 2017 1:56 am

ребята скиньте схему, распиновку блока клапанов
"А можно для совсем чайников тупо написать по приложенной картинке что куда подавать:
Например: Клемма 2 - плюс, клемма 1 - минус и откроется клапан передней левой стойки....."
Напишите - ведь разобрались же некоторые

Аватара пользователя
Akin
Президент Клуба
Сообщения: 24911
Зарегистрирован: Пн авг 27, 2007 2:01 am
Репутация: 473
Модель: ___
Мотор: ___
Город: Королев
Имя: Владислав
Откуда: Москва

Re: ДД, нужна распиновка блока клапанов пневмы

Сообщение Akin » Чт янв 19, 2017 11:28 am

Так схема из Эльзы выложена же. Там четко видно, на какой клапан какой контакт идет. И общий для всех клапанов контакт на 5 пине фишки.

dimainga
Сообщения: 4
Зарегистрирован: Сб янв 07, 2017 7:02 pm
Репутация: 1
Модель: Ауди А8 D3 2003
Мотор: BFM 4.2
Город: Минск
Имя: Дмитрий

Re: ДД, нужна распиновка блока клапанов пневмы

Сообщение dimainga » Чт янв 19, 2017 3:16 pm

Где тут четко видно? Что тут понятно?
Понятно это вот первая картинка которая тут есть, нарисован соединительный штекер с 10тью контактами (пинами)
Понятно было бы если бы кто нибудь написал:
На контакт номер 5 подать +
На контакт номер 8 подать -
И потом нужно подавать - (минус) на один из первых 4 контактов
если на первый подать минус, то откроется клапан который идет на переднюю правую стойку и т.д.
это понятно)
столько много человек интересуется этим вопросом и не кто не ответил, толком что бы было понятно

Аватара пользователя
Akin
Президент Клуба
Сообщения: 24911
Зарегистрирован: Пн авг 27, 2007 2:01 am
Репутация: 473
Модель: ___
Мотор: ___
Город: Королев
Имя: Владислав
Откуда: Москва

Re: ДД, нужна распиновка блока клапанов пневмы

Сообщение Akin » Чт янв 19, 2017 5:13 pm

Четко видно на электросхеме выше.
5-й пин подать постоянный +. Массой активировать нужные клапана.
Передний левый клапан - 4 пин.
Передний правый - 2 пин.
Задний левый - 1 пин.
Задний правый - 3 пин.

dimainga
Сообщения: 4
Зарегистрирован: Сб янв 07, 2017 7:02 pm
Репутация: 1
Модель: Ауди А8 D3 2003
Мотор: BFM 4.2
Город: Минск
Имя: Дмитрий

Re: ДД, нужна распиновка блока клапанов пневмы

Сообщение dimainga » Чт янв 19, 2017 7:05 pm

Вот. это я понимаю четкий ответ
сразу бы так
Спасибо большое Вам, завтра попробую

Аватара пользователя
Yuriy A8
Член Клуба
Сообщения: 62
Зарегистрирован: Пн янв 18, 2016 6:07 pm
Репутация: 4
Модель: A8L 2004
Мотор: BFM 4.2
Город: Tuymen
Имя: Юрий
Откуда: Тюмень
Контактная информация:

Re: ДД, нужна распиновка блока клапанов пневмы

Сообщение Yuriy A8 » Вт янв 24, 2017 1:17 pm

в первом посту распин не верный, у вага ни когда подобного небыло, вот верный распин относительно картинки в первом посту
1-9 6-10
2-7 7-8
3-5 8-6
4-3 9-4
5-1 10-2

dimainga
Сообщения: 4
Зарегистрирован: Сб янв 07, 2017 7:02 pm
Репутация: 1
Модель: Ауди А8 D3 2003
Мотор: BFM 4.2
Город: Минск
Имя: Дмитрий

Re: ДД, нужна распиновка блока клапанов пневмы

Сообщение dimainga » Чт фев 02, 2017 1:10 pm

Yuriy A8 писал(а):в первом посту распин не верный, у вага ни когда подобного небыло, вот верный распин относительно картинки в первом посту
1-9 6-10
2-7 7-8
3-5 8-6
4-3 9-4
5-1 10-2
ты про что??? что это за набор цифр ?
Почему не правильно ?

Аватара пользователя
GSM73
Сообщения: 2
Зарегистрирован: Ср июн 07, 2017 9:40 pm
Репутация: 0
Модель: А8 2005 Рестайлинг
Мотор: BFM 4,2л
Город: Москва
Имя: Сергей

Re: ДД, нужна распиновка блока клапанов пневмы

Сообщение GSM73 » Чт июн 08, 2017 7:17 am

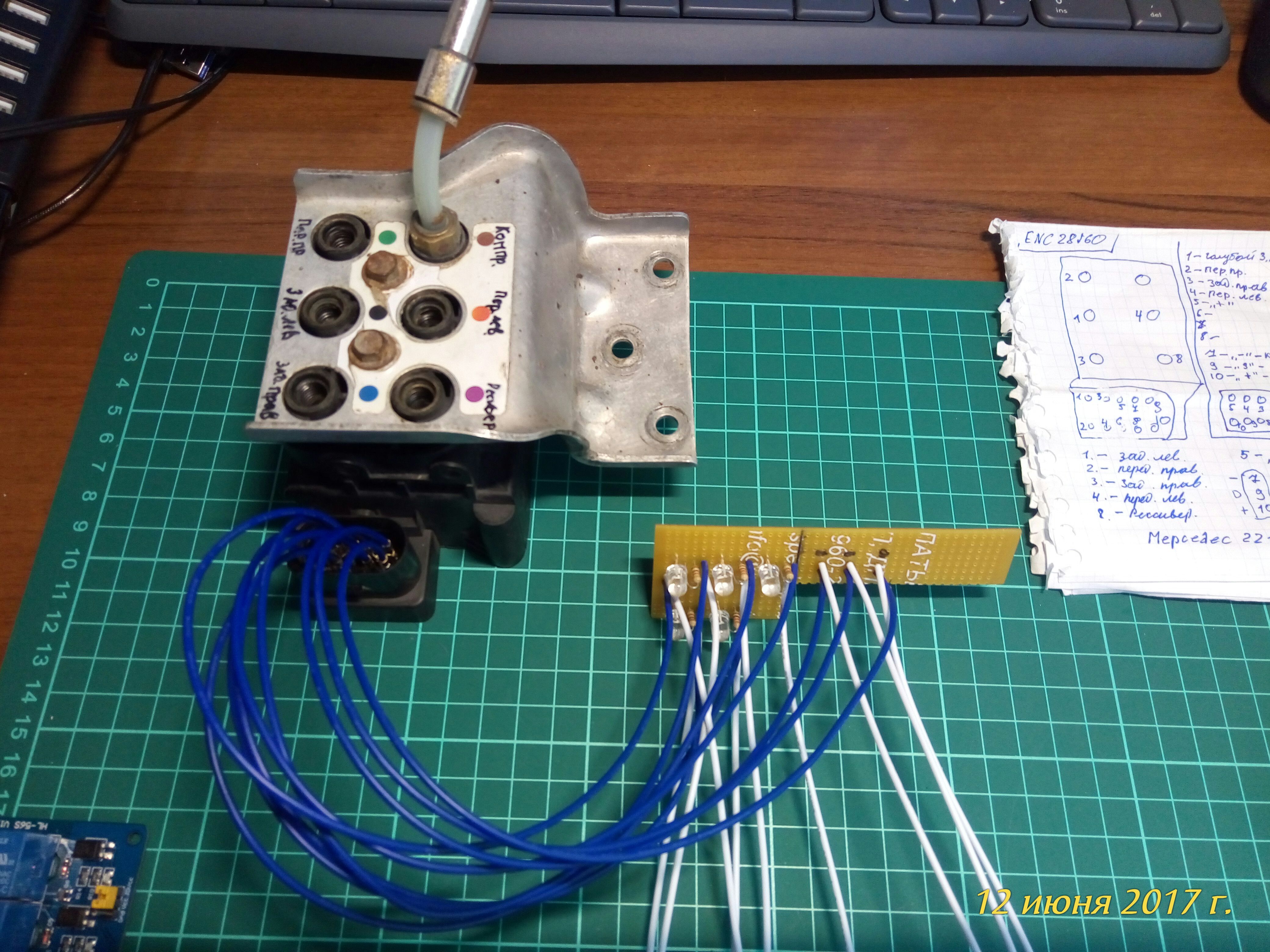

Вот правильный распин! Заморочился на эту тему!
