Схема проводки.
После пуска движка нет зарядки (10-11V), как только газанешь, то все норм (13.7-14.1V). Сказали: "Нет тока возбуждения"! Где его искать? Нужна схема проводки, которая за это отвечает!
p.s. Ельзы нет и скачать не получится!
p.s. Ельзы нет и скачать не получится!
- олег 21
- Сообщения: 157
- Зарегистрирован: Вт апр 05, 2011 6:01 pm
- Репутация: 0
- Модель: Ниссан Террано2
- Мотор: 2.4
- Город: Чувашия. Канаш
- Имя: Олег
Re: Схема проводки.
Как именно? Щетки(регулятор напряжения) новые! Пробывали на прямую, зарядка шла сразу 13.9В.
- олег 21
- Сообщения: 157
- Зарегистрирован: Вт апр 05, 2011 6:01 pm
- Репутация: 0
- Модель: Ниссан Террано2
- Мотор: 2.4
- Город: Чувашия. Канаш
- Имя: Олег
Re: Схема проводки.
Вечером здесь буду.
-
docent020
- Член Клуба
- Сообщения: 2084
- Зарегистрирован: Пн янв 24, 2011 9:49 am
- Награды: 1
- Репутация: 73
- Модель: A4 B8 "08 GOLF2 16V
- Мотор: CABB 1,8Т KR
- Город: Тамбов
- Имя: Сергей
- Откуда: Тамбов
Re: Схема проводки.
Посмотри разъем у правого лонжерона,там 2 провода, один идет на втягивающее,второй на возбуждение генератора,частенько зеленеет и отгнивает
Безопасность стоит дорого,но она того стоит.
- MaX71
- Член Клуба
- Сообщения: 919
- Зарегистрирован: Сб фев 05, 2011 10:03 pm
- Репутация: 39
- Модель: BMW
- Мотор: 0,5
- Город: Тула
- Имя: Максим
- Откуда: АР КРЫМ
- Контактная информация:
Re: Схема проводки.
Думаю тогда бы он её даже не завел. Хотя ревизию провести стоит конечно!docent020 писал(а):Посмотри разъем у правого лонжерона,там 2 провода, один идет на втягивающее,второй на возбуждение генератора,частенько зеленеет и отгнивает
Имей больше, чем показываешь. Говори меньше, чем знаешь
- олег 21
- Сообщения: 157
- Зарегистрирован: Вт апр 05, 2011 6:01 pm
- Репутация: 0
- Модель: Ниссан Террано2
- Мотор: 2.4
- Город: Чувашия. Канаш
- Имя: Олег
Re: Схема проводки.
Клемник проверю! А схему проводки где надыбать???
-
- Член Клуба
- Сообщения: 176
- Зарегистрирован: Пт июл 08, 2011 8:14 pm
- Награды: 1
- Репутация: 3
- Модель: Audi A8,1995
- Мотор: ABZ,4,2
- Город: Москва-Почеп
- Имя: Сергей
Re: Схема проводки.
Может у тебя нагрузка где-то весит
- олег 21
- Сообщения: 157
- Зарегистрирован: Вт апр 05, 2011 6:01 pm
- Репутация: 0
- Модель: Ниссан Террано2
- Мотор: 2.4
- Город: Чувашия. Канаш
- Имя: Олег
Re: Схема проводки.
Расшифруй свое послание! Я в электрике не бум-бум!
-
- Член Клуба
- Сообщения: 176
- Зарегистрирован: Пт июл 08, 2011 8:14 pm
- Награды: 1
- Репутация: 3
- Модель: Audi A8,1995
- Мотор: ABZ,4,2
- Город: Москва-Почеп
- Имя: Сергей
Re: Схема проводки.
Ну вот смотри у тебя гена наверное стоит на 150а он рассчитан на все электропотребление твоей машины
Ну например задний обогрев стекла 10а подогрев сидений 20а фары 15а и так далее
А у тебя например завел машину и нагрузка уже без всего включенного 130а
Ну например задний обогрев стекла 10а подогрев сидений 20а фары 15а и так далее
А у тебя например завел машину и нагрузка уже без всего включенного 130а
- олег 21
- Сообщения: 157
- Зарегистрирован: Вт апр 05, 2011 6:01 pm
- Репутация: 0
- Модель: Ниссан Террано2
- Мотор: 2.4
- Город: Чувашия. Канаш
- Имя: Олег
Re: Схема проводки.
Гена у меня 120-ый! Когда завожу выключаю все что можно! Все-равно 11-12В пока не газанешь!
-
- Член Клуба
- Сообщения: 176
- Зарегистрирован: Пт июл 08, 2011 8:14 pm
- Награды: 1
- Репутация: 3
- Модель: Audi A8,1995
- Мотор: ABZ,4,2
- Город: Москва-Почеп
- Имя: Сергей
Re: Схема проводки.
Лампочка контрольная на щетке приборов сразу гаснет или после того как газанешь?
- олег 21
- Сообщения: 157
- Зарегистрирован: Вт апр 05, 2011 6:01 pm
- Репутация: 0
- Модель: Ниссан Террано2
- Мотор: 2.4
- Город: Чувашия. Канаш
- Имя: Олег
Re: Схема проводки.
Она у меня перегорела или ее нет совсем! А за чем на лампу смотреть? я и так знаю! Заходишь ВАГом в двиг и заводишь! Или на климате в 36или37 канал и видно как после прогазовки появляется зарядка! Даже видно без климата и ВАГа! Заводишь авто, включаешь подсветку в салоне и газуешь, лампочка сразу начинает гореть ярче после прогазовки!
- SergeZ
- Почетный член Клуба
- Сообщения: 3520
- Зарегистрирован: Пн мар 15, 2010 3:24 pm
- Репутация: 90
- Модель: A8 1999
- Мотор: AQF->AQH
- Город: Тула
- Имя: Сергей
Re: Схема проводки.
Олег, смотри - ты сам ответил на свой вопрос.
Если газанешь, напряжение подрастает.
Без реле-регулятора напряжения - напряжение 13.9
Вывод же очевиден
Еще раз перетрясывать генератор, регулятор. Ток возбуждения тупо мерить вольтметром, когда он там есть и когда его нет.
Если газанешь, напряжение подрастает.
Без реле-регулятора напряжения - напряжение 13.9
Вывод же очевиден
Еще раз перетрясывать генератор, регулятор. Ток возбуждения тупо мерить вольтметром, когда он там есть и когда его нет.
- олег 21
- Сообщения: 157
- Зарегистрирован: Вт апр 05, 2011 6:01 pm
- Репутация: 0
- Модель: Ниссан Террано2
- Мотор: 2.4
- Город: Чувашия. Канаш
- Имя: Олег
Re: Схема проводки.
Спасибо за совет! Покажу твое сообщение электрику, пусть думает! Нет у нас нормальных спецов!
- олег 21
- Сообщения: 157
- Зарегистрирован: Вт апр 05, 2011 6:01 pm
- Репутация: 0
- Модель: Ниссан Террано2
- Мотор: 2.4
- Город: Чувашия. Канаш
- Имя: Олег
Re: Схема проводки.

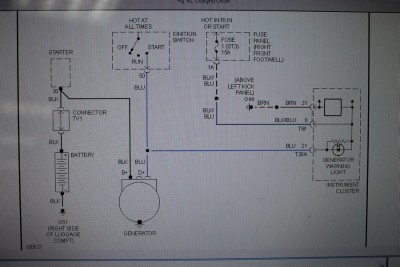

Нет тока возбуждения! По эльзе нарисовано, что голубой провод идет к гене, а откуда непонятно!
- олег 21
- Сообщения: 157
- Зарегистрирован: Вт апр 05, 2011 6:01 pm
- Репутация: 0
- Модель: Ниссан Террано2
- Мотор: 2.4
- Город: Чувашия. Канаш
- Имя: Олег
Re: Схема проводки.
http://as8.ru/forum/viewtopic.php?f=100 ... 0%B8%D1%8F или как здесь, да?
Ни фига не разберусь! Куда этой синий проводок идет? К реле бензонасоса(где оно находится?) И еще куда-то?
Ни фига не разберусь! Куда этой синий проводок идет? К реле бензонасоса(где оно находится?) И еще куда-то?
Последний раз редактировалось олег 21 Вт янв 31, 2012 11:18 am, всего редактировалось 1 раз.
- олег 21
- Сообщения: 157
- Зарегистрирован: Вт апр 05, 2011 6:01 pm
- Репутация: 0
- Модель: Ниссан Террано2
- Мотор: 2.4
- Город: Чувашия. Канаш
- Имя: Олег
Re: Схема проводки.
И еще вопрос! А откуда он (ток возбуждения) берется, если его не было, а после прогазовки появился???
- олег 21
- Сообщения: 157
- Зарегистрирован: Вт апр 05, 2011 6:01 pm
- Репутация: 0
- Модель: Ниссан Террано2
- Мотор: 2.4
- Город: Чувашия. Канаш
- Имя: Олег
Re: Схема проводки.
Я имею в виду, если все в норме, то после пуска движка должна сразу зарядка идти, а у меня только после прогазовки! Что делать?
-
alexrae
- Член Клуба
- Сообщения: 6437
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Re: Схема проводки.
проверять наличие 12 в на клемме д+ на генераторе когда включаешь зажигание (фишку с генератора не снимать, чтобы нагрузка была). Скорее всего будет или пониженное напряжение или вообще не будет. проверять проводку на зелень/нормальное соединение
- олег 21
- Сообщения: 157
- Зарегистрирован: Вт апр 05, 2011 6:01 pm
- Репутация: 0
- Модель: Ниссан Террано2
- Мотор: 2.4
- Город: Чувашия. Канаш
- Имя: Олег
Re: Схема проводки.
Ок! Спасибо попробую!
Но, как говорится, Беда не приходит одна! 2часа назад АКПП в аварийный режим ушла!!! Вылезла ошибка 00293 Многофункц-ый переключатель F125 недостоверный сигнал, периодическая!
Об этом в другой ветке (Трансмиссия, Ремонт АКПП).
Но, как говорится, Беда не приходит одна! 2часа назад АКПП в аварийный режим ушла!!! Вылезла ошибка 00293 Многофункц-ый переключатель F125 недостоверный сигнал, периодическая!
Об этом в другой ветке (Трансмиссия, Ремонт АКПП).
-
- Член Клуба
- Сообщения: 176
- Зарегистрирован: Пт июл 08, 2011 8:14 pm
- Награды: 1
- Репутация: 3
- Модель: Audi A8,1995
- Мотор: ABZ,4,2
- Город: Москва-Почеп
- Имя: Сергей
Re: Схема проводки.
Большинство генераторов запускается без возбуждения, но только после перегазовки и потом будет работать на холостых.
У тебя или провод перетерт или лампочка сгорела.
Но гену можно проверить по-другому: возьми лампочку на 12в припаяй к ней два провода на - и + ,один конец повесь на плюс, можешь даже взять из гены, где находится шпилька на 8, а другой провод на управление. Это шпилька на пять,но штатный провод- убери лампочка должна сразу загореться,а после пуска двигателя лампочка должна погаснуть.
У тебя или провод перетерт или лампочка сгорела.
Но гену можно проверить по-другому: возьми лампочку на 12в припаяй к ней два провода на - и + ,один конец повесь на плюс, можешь даже взять из гены, где находится шпилька на 8, а другой провод на управление. Это шпилька на пять,но штатный провод- убери лампочка должна сразу загореться,а после пуска двигателя лампочка должна погаснуть.
-
alexrae
- Член Клуба
- Сообщения: 6437
- Зарегистрирован: Пт июн 26, 2009 8:18 pm
- Награды: 1
- Репутация: 90
- Модель: A8 2002-06
- Мотор: AUX/FUN BGK/HKT
- Город: Торонто
- Имя: Алекс
Re: Схема проводки.
В панели специально для такого случая параллельно лампочке впаяно сопротивление чтобы запускать генератор доже при сгоревшей лампеsergej08072011 писал(а):или лампочка сгорела
