ABS ESP

Вопросы, связанные с электронными системами управления тормозами. Датчики, проводка, электронные блоки, диагностика.
Принципы работы.
Ответить
Араз
Сообщения: 296
Зарегистрирован: Вт июл 14, 2015 6:12 pm
Репутация: 1
Модель: s8 1998 a8 1999
Мотор: AHC AQG
Город: махачкала
Имя: арсен

ABS ESP

Сообщение Араз » Ср янв 23, 2019 8:24 pm

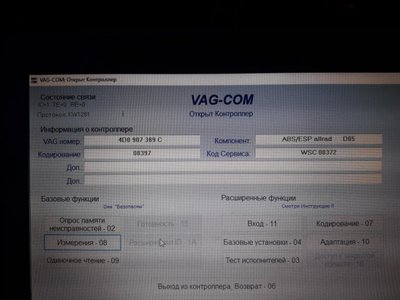

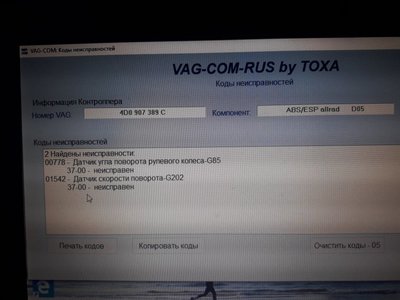

Здравствуйте, дорогие форумчане, решил разобраться с неисправным ABS и ESP подключил KKL VAG-COM зашел в абс и имеем такую картину

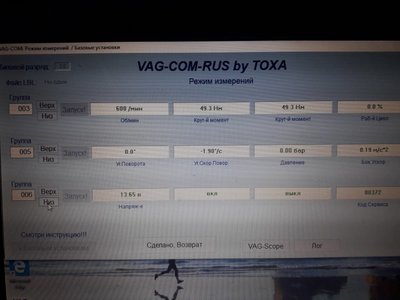

в 005 группе в первом окне я так понимаю, это и есть угол поворота руля, имеем 0,0 градусов . Но при повороте руля эти цифры не меняются. Подскажите, дорогие друзья, должны ли эти цифры меняться при повороте руля , стоя на месте(не двигаясь). Если должны меняться, то где искать неисправность . Спасибо большое за уделенное мне внимание. Если кто знает принцип работы датчика G85 (положение руля) , подскажите

Аватара пользователя
aleksandr5555
Член Клуба
Сообщения: 357
Зарегистрирован: Вс сен 21, 2014 11:19 am
Репутация: 2
Модель: А8
Мотор: 4200 BFM
Город: Витебск.Беларусь.
Имя: Александр

ABS ESP

Сообщение aleksandr5555 » Ср янв 23, 2019 8:54 pm

Думаю надо сделать адаптацию руля.

Араз
Сообщения: 296
Зарегистрирован: Вт июл 14, 2015 6:12 pm
Репутация: 1
Модель: s8 1998 a8 1999
Мотор: AHC AQG
Город: махачкала
Имя: арсен

ABS ESP

Сообщение Араз » Ср янв 23, 2019 9:18 pm

А как же то ,что датчик ула поворота руля не реагирует на вращение руля.

Naksojin
Сообщения: 40
Зарегистрирован: Пн янв 09, 2017 3:46 pm
Репутация: 2
Модель: A8 4E
Мотор: BFM
Город: Минск
Имя: Дмитрий
Контактная информация:

ABS ESP

Сообщение Naksojin » Ср янв 23, 2019 9:30 pm

Если адаптация не пройдёт - то замена

Араз
Сообщения: 296
Зарегистрирован: Вт июл 14, 2015 6:12 pm
Репутация: 1
Модель: s8 1998 a8 1999
Мотор: AHC AQG
Город: махачкала
Имя: арсен

ABS ESP

Сообщение Араз » Ср янв 23, 2019 10:54 pm

Замена G85? .завтра попробую адаптировать.

Аватара пользователя
alexrae
Член Клуба
Сообщения: 4352
Зарегистрирован: Пт июн 26, 2009 8:18 pm
Репутация: 64
Модель: A8 2000-02
Мотор: 4.2 AKB/EDG, AUX/FUN
Город: Торонто
Имя: Алекс

ABS ESP

Сообщение alexrae » Ср янв 23, 2019 10:57 pm

как выглядит блок за рулем?

Аватара пользователя
Akin
Президент Клуба
Сообщения: 23820
Зарегистрирован: Пн авг 27, 2007 2:01 am
Репутация: 424
Модель: ___
Мотор: ___
Город: Королев
Имя: Владислав
Откуда: Москва

ABS ESP

Сообщение Akin » Чт янв 24, 2019 12:53 am

Адаптация, боюсь, не поможет, была бы ошибка.
Себе исправный год искал, на модели 1998 года он на рулевом валу возле карданчика, отдельно от рулевой колонки не продается. И с вала датчик НЕ СНИМАЕТСЯ!!! Он на одноразовых креплениях, потом, после снятия, не работает. Так что смело менять с валом, не повторять чужих ошибок.

Аватара пользователя
Akin
Президент Клуба
Сообщения: 23820
Зарегистрирован: Пн авг 27, 2007 2:01 am
Репутация: 424
Модель: ___
Мотор: ___
Город: Королев
Имя: Владислав
Откуда: Москва

ABS ESP

Сообщение Akin » Чт янв 24, 2019 10:57 am

Вот мой пост десятилетней давности: viewtopic.php?p=9848#p9848

Naksojin
Сообщения: 40
Зарегистрирован: Пн янв 09, 2017 3:46 pm
Репутация: 2
Модель: A8 4E
Мотор: BFM
Город: Минск
Имя: Дмитрий
Контактная информация:

ABS ESP

Сообщение Naksojin » Пт янв 25, 2019 11:35 am

Правильный вопрос был о том как датчик выглядит )) Может мы о разных вещах разговариваем )

Аватара пользователя
Akin
Президент Клуба
Сообщения: 23820
Зарегистрирован: Пн авг 27, 2007 2:01 am
Репутация: 424
Модель: ___
Мотор: ___
Город: Королев
Имя: Владислав
Откуда: Москва

ABS ESP

Сообщение Akin » Пт янв 25, 2019 1:25 pm

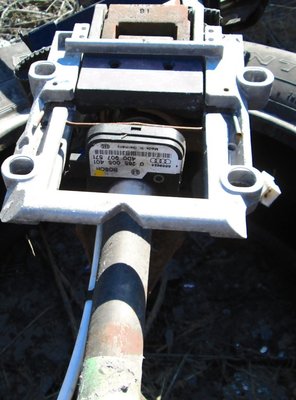

Правильный ответ:
Вложения

Аватара пользователя
Akin
Президент Клуба
Сообщения: 23820
Зарегистрирован: Пн авг 27, 2007 2:01 am
Репутация: 424
Модель: ___
Мотор: ___
Город: Королев
Имя: Владислав
Откуда: Москва

ABS ESP

Сообщение Akin » Пт янв 25, 2019 1:42 pm

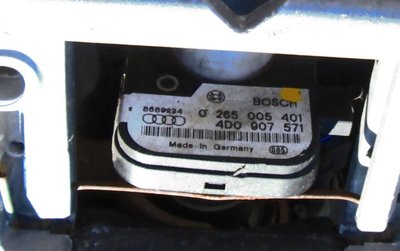

Датчик не поставляется отдельно от колонки с 2001 года...
4D0907571
0265005401
1pardon76

Вот еще тема про него с фото снятым: viewtopic.php?t=25490

Naksojin
Сообщения: 40
Зарегистрирован: Пн янв 09, 2017 3:46 pm
Репутация: 2
Модель: A8 4E
Мотор: BFM
Город: Минск
Имя: Дмитрий
Контактная информация:

ABS ESP

Сообщение Naksojin » Пт янв 25, 2019 6:38 pm

вид изнутри есть?

Аватара пользователя
Akin
Президент Клуба
Сообщения: 23820
Зарегистрирован: Пн авг 27, 2007 2:01 am
Репутация: 424
Модель: ___
Мотор: ___
Город: Королев
Имя: Владислав
Откуда: Москва

ABS ESP

Сообщение Akin » Пт янв 25, 2019 10:29 pm

У меня нет.

Араз
Сообщения: 296
Зарегистрирован: Вт июл 14, 2015 6:12 pm
Репутация: 1
Модель: s8 1998 a8 1999
Мотор: AHC AQG
Город: махачкала
Имя: арсен

ABS ESP

Сообщение Араз » Сб янв 26, 2019 10:13 pm

Не получилось сделать адаптацию. Зашли в блок "базовые настойки" там в 060 группе ошибка . Машина 1999г рестайлинг. Сейчас попробую найти этот датчик и сфотографировать
Последний раз редактировалось Араз Сб янв 26, 2019 10:17 pm, всего редактировалось 3 раза.

Араз
Сообщения: 296
Зарегистрирован: Вт июл 14, 2015 6:12 pm
Репутация: 1
Модель: s8 1998 a8 1999
Мотор: AHC AQG
Город: махачкала
Имя: арсен

ABS ESP

Сообщение Араз » Сб янв 26, 2019 10:22 pm

Сел заряд на телефоне вспышку не включит. Фото сделаю завтра . На дорестаил и рестаил на одинаковых местах расположены датчик, а то у меня рестаил

Аватара пользователя
Akin
Президент Клуба
Сообщения: 23820
Зарегистрирован: Пн авг 27, 2007 2:01 am
Репутация: 424
Модель: ___
Мотор: ___
Город: Королев
Имя: Владислав
Откуда: Москва

ABS ESP

Сообщение Akin » Сб янв 26, 2019 10:26 pm

На рестайле он другой. В профиле то 1998 год :facepalm:
На ресте датчик встроен в подрулевой шлейф.

Аватара пользователя
Akin
Президент Клуба
Сообщения: 23820
Зарегистрирован: Пн авг 27, 2007 2:01 am
Репутация: 424
Модель: ___
Мотор: ___
Город: Королев
Имя: Владислав
Откуда: Москва

ABS ESP

Сообщение Akin » Сб янв 26, 2019 10:27 pm

Адаптируется так же, если адаптация не проходит - замена. Но с рестайлом проще. И менять пять минут и не дефицит не разу.

Араз
Сообщения: 296
Зарегистрирован: Вт июл 14, 2015 6:12 pm
Репутация: 1
Модель: s8 1998 a8 1999
Мотор: AHC AQG
Город: махачкала
Имя: арсен

ABS ESP

Сообщение Араз » Сб янв 26, 2019 10:42 pm

Ам сори ,Акин,сейчас допишу В профиле, у меня их 3 . Две 1999г, одна 1998. А он мог испортится если на 1 оборот кольцо стояло не правильно т.е из-за шлейфа или шлейф только для айрбег и сигнала ? Примерно сколько он стоит ?

Аватара пользователя
alexrae
Член Клуба
Сообщения: 4352
Зарегистрирован: Пт июн 26, 2009 8:18 pm
Репутация: 64
Модель: A8 2000-02
Мотор: 4.2 AKB/EDG, AUX/FUN
Город: Торонто
Имя: Алекс

ABS ESP

Сообщение alexrae » Сб янв 26, 2019 11:17 pm

Шлейф не связан с датчиком угла

Аватара пользователя
Akin
Президент Клуба
Сообщения: 23820
Зарегистрирован: Пн авг 27, 2007 2:01 am
Репутация: 424
Модель: ___
Мотор: ___
Город: Королев
Имя: Владислав
Откуда: Москва

ABS ESP

Сообщение Akin » Сб янв 26, 2019 11:35 pm

В 1998 году шлейф не связан, а в 1999 году уже связан.
На рестайлах нет датчика на валу...

Аватара пользователя
alexrae
Член Клуба
Сообщения: 4352
Зарегистрирован: Пт июн 26, 2009 8:18 pm
Репутация: 64
Модель: A8 2000-02
Мотор: 4.2 AKB/EDG, AUX/FUN
Город: Торонто
Имя: Алекс

ABS ESP

Сообщение alexrae » Вс янв 27, 2019 12:35 am

Акин, шлейф является только частью этого блока механически... по электрике ор никак не связзан. Разве что есть какие модули какие я не видел и не разбирал... я не имею ввиду дорестовый на валу-его не трогал никогда
Последний раз редактировалось alexrae Вс янв 27, 2019 12:36 am, всего редактировалось 1 раз.

Аватара пользователя
Akin
Президент Клуба
Сообщения: 23820
Зарегистрирован: Пн авг 27, 2007 2:01 am
Репутация: 424
Модель: ___
Мотор: ___
Город: Королев
Имя: Владислав
Откуда: Москва

ABS ESP

Сообщение Akin » Вс янв 27, 2019 1:04 am

Я и не говорю, что связан электрически. Просто датчик в одном корпусе со шлейфом. Для того, чтобы поменять датчик, нужно поменять шлейф. А в 1998 году датчик стоит совсем в другом месте.

Араз
Сообщения: 296
Зарегистрирован: Вт июл 14, 2015 6:12 pm
Репутация: 1
Модель: s8 1998 a8 1999
Мотор: AHC AQG
Город: махачкала
Имя: арсен

ABS ESP

Сообщение Араз » Вс янв 27, 2019 12:21 pm

Ок буду менять . Видимо это из за датчика угла поворота руля

Naksojin
Сообщения: 40
Зарегистрирован: Пн янв 09, 2017 3:46 pm
Репутация: 2
Модель: A8 4E
Мотор: BFM
Город: Минск
Имя: Дмитрий
Контактная информация:

ABS ESP

Сообщение Naksojin » Вс янв 27, 2019 1:58 pm

Поддержу про шлейф. Прямой связи с датчиком не имеет. Ну, в тех что новее. (На валу никогда не видел в живую). Но тем не менее, если на оборот прокрутить при установке - g85 не будет показывать ноль и ее адаптируется.
