Распиновка блока ABS

Сообщение Олежик091 » Ср ноя 06, 2019 1:28 pm

Всем привет! Такой вопрос, имеется ошибка в блоке АБС по переднему левому датчику обрыв/замыкание на плюс.
Купил датчик аналог , перепаял фишку , подключил ошибка осталась, просмотрел около 30 см провода со стороны кузова - целый идёт витая пара (зелёный и черный сечением может 0.75 - 0.5 ) проверил разъем блока АБС под капотом , всё норм окисления коррозии нет , и проводов таких нет , и всё толстые 1.5 может больше .

Вопрос - куда идёт проводка от разъема датчика АБС пер. Лев. , К какому блоку ? Какой номер пина ? 1thankyou

Датчика есть два новых, оба по сопротивлению около 150 кОм.

Жизнь слишком коротка, чтобы ездить на скучных автомобилях.

Аватара пользователя
Олежик091
Член Клуба
Сообщения: 545
Зарегистрирован: Вт июл 08, 2014 12:50 am
Репутация: 8
Модель: A8 2001
Мотор: Akf 3.3 TDI
Город: Москва
Имя: Олег
Откуда: Приднестровье Григориополь

Распиновка блока ABS

Сообщение Олежик091 » Ср ноя 06, 2019 1:36 pm

WAUZZZ4DZ1N002332 если нужен 1thankyou

Жизнь слишком коротка, чтобы ездить на скучных автомобилях.

Аватара пользователя
Akin
Президент Клуба
Сообщения: 23805
Зарегистрирован: Пн авг 27, 2007 2:01 am
Репутация: 424
Модель: ___
Мотор: ___
Город: Королев
Имя: Владислав
Откуда: Москва

Распиновка блока ABS

Сообщение Akin » Ср ноя 06, 2019 2:22 pm

На блок управления под рулем.

Аватара пользователя
Олежик091
Член Клуба
Сообщения: 545
Зарегистрирован: Вт июл 08, 2014 12:50 am
Репутация: 8
Модель: A8 2001
Мотор: Akf 3.3 TDI
Город: Москва
Имя: Олег
Откуда: Приднестровье Григориополь

Распиновка блока ABS

Сообщение Олежик091 » Ср ноя 06, 2019 3:36 pm

Как то разбирал нижнюю облицовку, там много их вроде , более точное описание местонахождения какое ? Спасибо Влад 1thankyou

Жизнь слишком коротка, чтобы ездить на скучных автомобилях.

Naksojin
Сообщения: 40
Зарегистрирован: Пн янв 09, 2017 3:46 pm
Репутация: 2
Модель: A8 4E
Мотор: BFM
Город: Минск
Имя: Дмитрий
Контактная информация:

Распиновка блока ABS

Сообщение Naksojin » Вс ноя 10, 2019 12:36 pm

На этой машине может стоять две принципиально разные системы. Выглядят так.

Датчики подключаются к блоку управления.


Узнайте номер вашего блока, и тогда я смогу посмотреть какие пины
Вложения
Audi A8 D2 abs - Поиск в Google - Mozilla Firefox.jpg

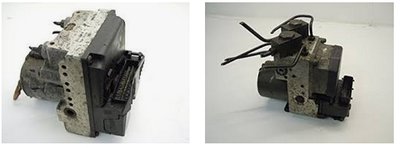

На левой картинке блок управления под рулем. На правой - это и есть блок управления.
A8 D2 abs - Поиск в Google - Mozilla Firefox.jpg
Это тоже первый вариант, когда блок управления под рулем
A8 D2 abs - Поиск в Google - Mozilla Firefox.jpg (27.19 КБ) 110 просмотров
Последний раз редактировалось Naksojin Вс ноя 10, 2019 12:41 pm, всего редактировалось 3 раза.

Ответить
