Фотоотчет по замене радиаторов отопителя.

Сообщение Koryanoff » Пн дек 07, 2009 1:32 pm

Начнем с того что у меня открылась течь антифриза со стоков слива конденсата кондиционера.
Приговор - замена радиатора отопителя.
Мы имеем два радиатора б/у с такой же машины. Левый и правый совершенно одинаковы.

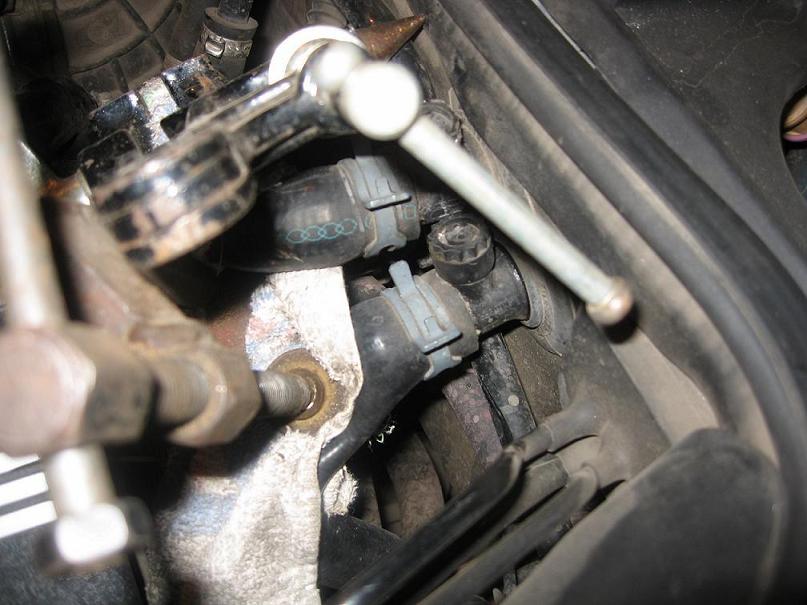

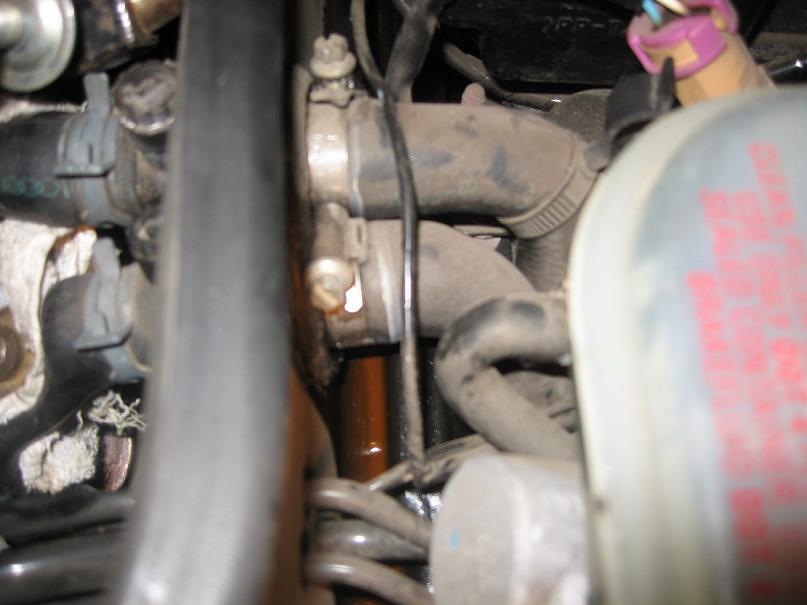

Дабы не сливать антифриз я взял две струбцинки и зажал патрубки входа и выхода антифриза в салон.
Шаг 1.JPG
Начинаем с того что открываем дверь, отодвигаем сиденье, вынимаем коврик.

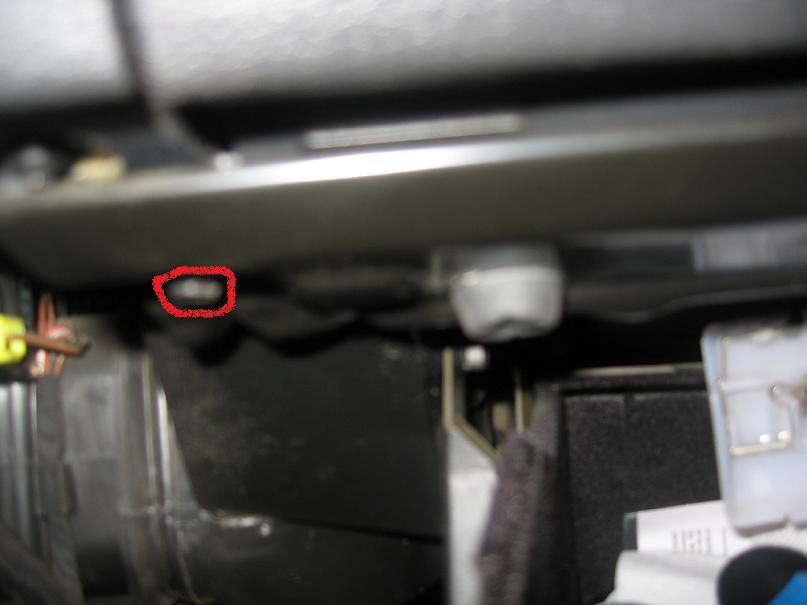

Открываем бардачок и откручиваем его. Крепится он тремя саморезами(голова восьмерка), два сверху и один снизу справа.
Шаг 2.JPG

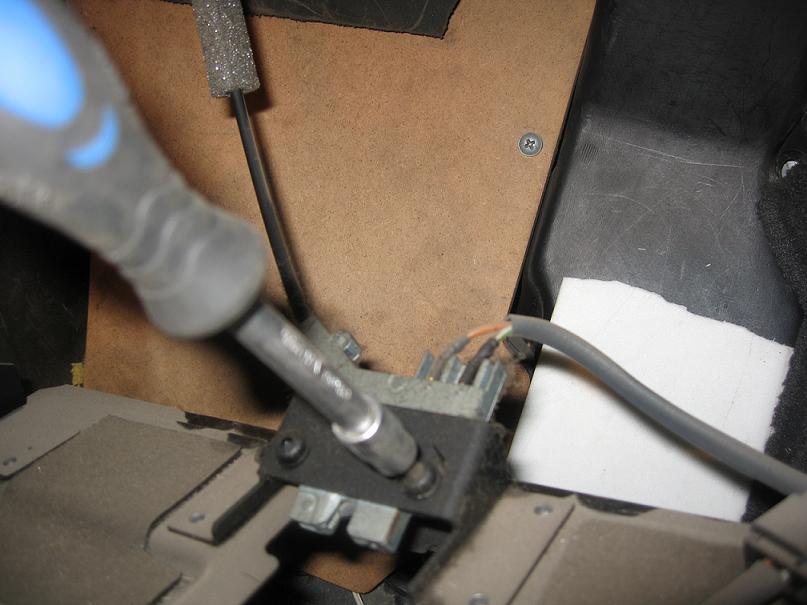

Открутив их и опустив бардачок вниз, откручиваем замок бардачка (шестигранник на 6 ) и отсоединяем Эл. разъем. Бардачок убираем в сторону.
Шаг 3.JPG

Аватара пользователя
Koryanoff

Ветеран Клуба
Почетный член Клуба
Почетный член  Клуба
Сообщения: 5886
Зарегистрирован: Ср дек 17, 2008 3:32 pm
Награды: 1
Репутация: 94
Модель: ...
Мотор: ...
Город: Воронеж
Имя: Дмитрий
Откуда: Россия матушка
Контактная информация:

Re: Фотоотчет по замене радиаторов отопителя.

Сообщение Koryanoff » Пн дек 07, 2009 1:36 pm

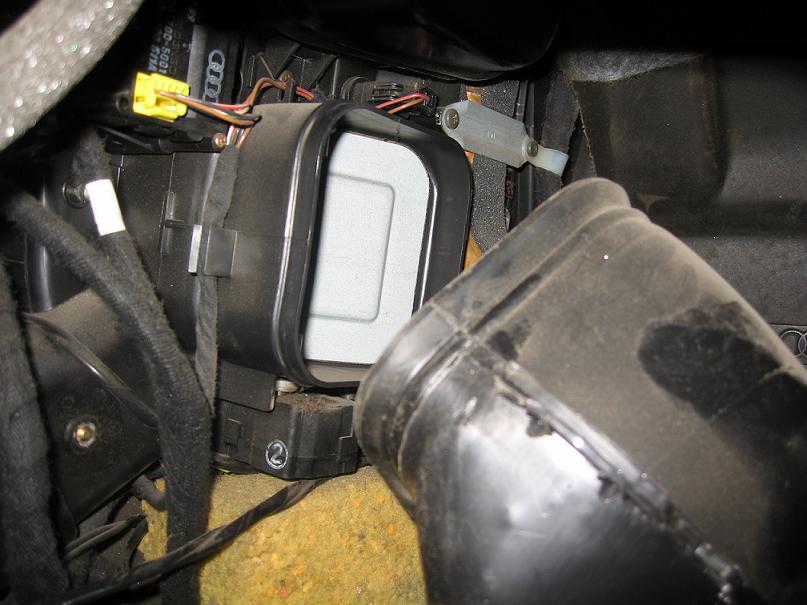

Далее отсоединяем патрубок подачи воздуха, на нем тоже имеется разъем от плафона освещения пространства для ног. И его в сторону.
Шаг 4.JPG

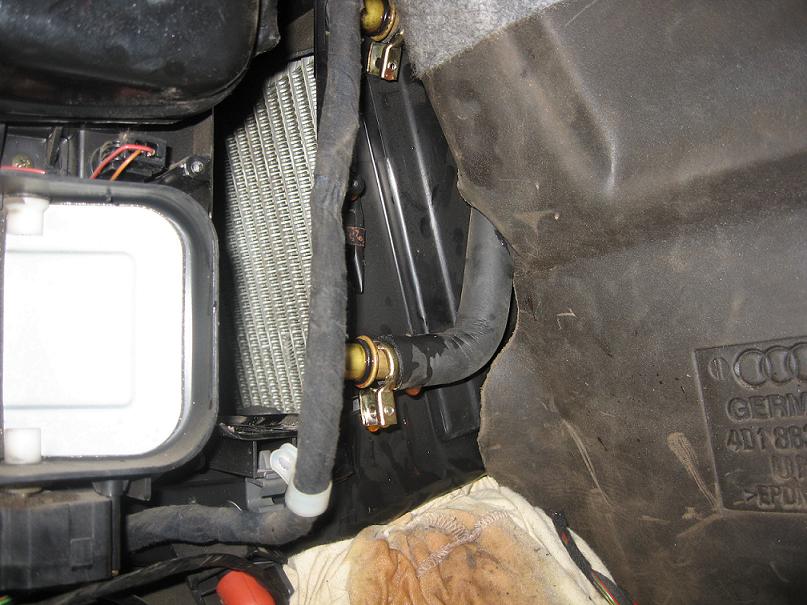

Вот и долгожданный радиатор. Откручиваем хомут крепления, отводим провода в сторону. Далее откручиваем хомуты крепления трубок к радиатору. Болт из хомута надо полностью выкрутить иначе не снимется. (голова на 5,5 или крест. Отвертка.) Но советую отверткой не пользоваться т.к шлицы очень быстро слизываются.
Шаг 5.JPG
Шаг 6.JPG

Аватара пользователя
Koryanoff

Ветеран Клуба
Почетный член Клуба
Почетный член  Клуба
Сообщения: 5886
Зарегистрирован: Ср дек 17, 2008 3:32 pm
Награды: 1
Репутация: 94
Модель: ...
Мотор: ...
Город: Воронеж
Имя: Дмитрий
Откуда: Россия матушка
Контактная информация:

Re: Фотоотчет по замене радиаторов отопителя.

Сообщение Koryanoff » Пн дек 07, 2009 1:41 pm

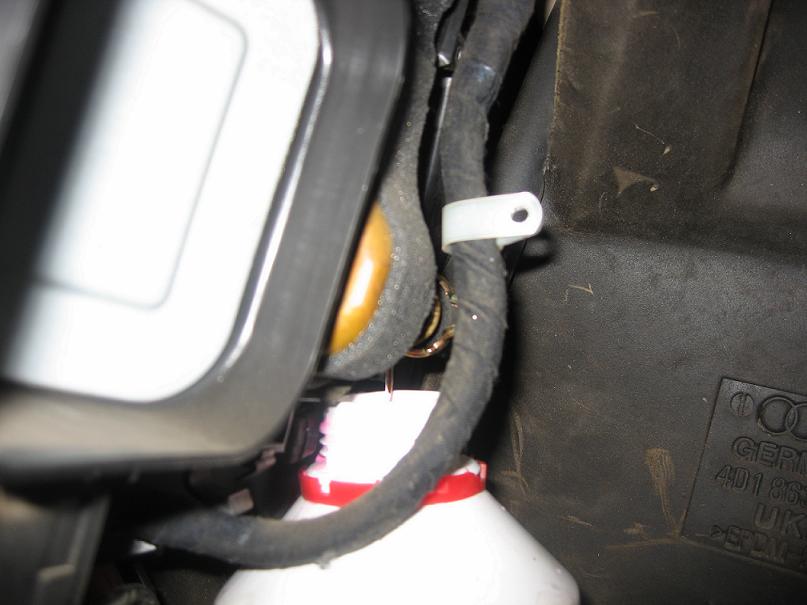

Отводим нижний патрубок чуть в сторону и сливаем антифриз в заранее приготовленную тару.
Шаг 7.JPG
После того как антифриз слит, отсоединяем верхний патрубок и выдвигаем радиатор.
Все работа по снятию закончена.
Шаг 8.JPG
Радиатор с левой (водительской) стороны следует вынимать через правую сторону. Т.к через левую ему будет мешать алюминиевый кронштейн.
Инсталляция производится в обратном порядке. Единственное надо запастись резиновыми уплотнениями для трубок радиатора. И дожимать патрубок при сборке до упора, иначе эти хомуты криво садятся. После установки трубок на историческую родину, откручиваем струбцины и доливаем антифриз. Заводим машину и даем ей прогреться до рабочей температуры. Проверяем трубки на течь, если все сухо значит можно осуществлять конечную сборку.

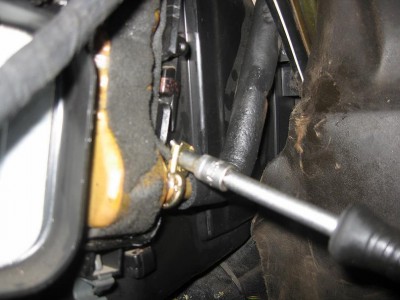

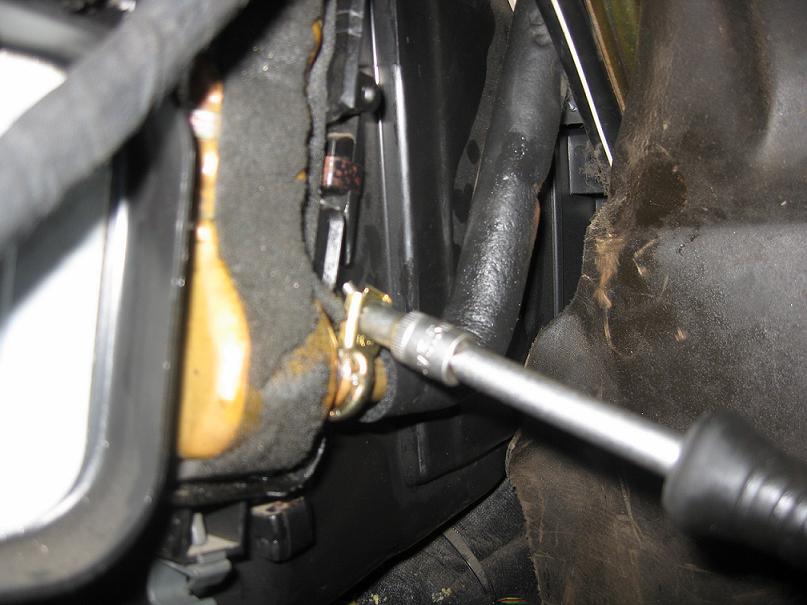

В моем случае проблема была не в нем а как позже выяснилось в течи патрубка на соединении. Пока машина стояла антифриз высыхал и это было не заметно. Но убедившись что проблема не в радиаторе полез смотреть дальше. Открутил крышку расширительного бачка и начал дуть в неё. Услышал шипение и бурление жидкости. После чего была обнаружена виновница торжества (см.фото)
Течь 2.JPG
. Взяв воду и пролив по образовавшейся струйке убедился в том что антифриз попадал каким-то образом в стоки слива конденсата. Хомут поменян и шланг зажат в другом месте. Теперь се сухо и комфортно.
Удачи на дорогах! Искренне ваш Koryanoff.

Аватара пользователя
Koryanoff

Ветеран Клуба
Почетный член Клуба
Почетный член  Клуба
Сообщения: 5886
Зарегистрирован: Ср дек 17, 2008 3:32 pm
Награды: 1
Репутация: 94
Модель: ...
Мотор: ...
Город: Воронеж
Имя: Дмитрий
Откуда: Россия матушка
Контактная информация:

Re: Фотоотчет по замене радиаторов отопителя.

Сообщение Koryanoff » Пн дек 07, 2009 1:42 pm

P.S Написал может и немного но больше не могу.
Ветка попала в глаз и видит теперь только один.
Сижу дома болею. :evil:

Аватара пользователя
Numenor

Ветеран Клуба
Почетный член Клуба
Сообщения: 3624
Зарегистрирован: Чт авг 07, 2008 8:23 am
Награды: 1
Репутация: 56
Модель: ...
Мотор: ...
Город: Питер
Имя: АлексеЙ

Re: Фотоотчет по замене радиаторов отопителя.

Сообщение Numenor » Пн дек 07, 2009 3:27 pm

Всё равно информативно, спасибо 1hahdshake8
С глазом не шути, лучше сразу назначить квалифицированное лечение!!! Не тяни!!!
Предельная глубина у всех разная, у каждого своя.

Аватара пользователя
Akin
Президент Клуба
Сообщения: 22533
Зарегистрирован: Пн авг 27, 2007 2:01 am
Репутация: 374
Модель: ___
Мотор: ___
Город: Королев
Имя: Владислав
Откуда: Москва

Re: Фотоотчет по замене радиаторов отопителя.

Сообщение Akin » Пн дек 07, 2009 4:13 pm

Дим, ты молодец!
Я вспомнил, что менял испаритель кондиционера, тогда торпедо снимал. :oops:
Спасибо за отчет!
Поправляйся скорее.

Аватара пользователя
Vavastik
Почетный член Клуба
Сообщения: 3667
Зарегистрирован: Пн май 18, 2009 1:04 pm
Репутация: 104
Модель: A8 1999
Мотор: AQF 4.2
Город: Москва
Имя: Бородач

Re: Фотоотчет по замене радиаторов отопителя.

Сообщение Vavastik » Пн дек 07, 2009 4:29 pm

Дим отчет супер! 1gimmefive8 лечи глаз! 1hahdshake8 тебе еще тачку полеровать 1sakcsat23
прошу понять и простить

Аватара пользователя
Koryanoff

Ветеран Клуба
Почетный член Клуба
Почетный член  Клуба
Сообщения: 5886
Зарегистрирован: Ср дек 17, 2008 3:32 pm
Награды: 1
Репутация: 94
Модель: ...
Мотор: ...
Город: Воронеж
Имя: Дмитрий
Откуда: Россия матушка
Контактная информация:

Re: Фотоотчет по замене радиаторов отопителя.

Сообщение Koryanoff » Вт дек 08, 2009 9:35 am

Спасибо всем за пожелания :beer:
Вот уже на работе, могу видить.
А про радиатор.
Единственное что я понял, это то что он течь то не может просто так.
Он сделан из латуни.Поэтому только воздействия воды, тосола (не дай бог) или трение о другие детали могут вывести его из строя.
Это имхо.Если неправ поправьте пож.
И про хомуты. Конструкторы явно подлянку русским сделать хотели :D
Я не понимаю, почему нельзя было сделать банальную "американку".И гемора никакого.

Аватара пользователя
Makkey

Ветеран Клуба
Член Клуба
Сообщения: 2196
Зарегистрирован: Пн июн 16, 2008 11:30 am
Награды: 1
Репутация: 36
Модель: A8 1999
Мотор: AQG 3.7Q
Город: Moscow
Имя: Алексей
Откуда: Moscow

Re: Фотоотчет по замене радиаторов отопителя.

Сообщение Makkey » Вт дек 08, 2009 1:04 pm

Спасибо за отчёт!
1hahdshake8
И смерти нет почетней той, Что ты принять готов. За кости пращуров своих.

Аватара пользователя
Vavastik
Почетный член Клуба
Сообщения: 3667
Зарегистрирован: Пн май 18, 2009 1:04 pm
Репутация: 104
Модель: A8 1999
Мотор: AQF 4.2
Город: Москва
Имя: Бородач

Re: Фотоотчет по замене радиаторов отопителя.

Сообщение Vavastik » Вт дек 08, 2009 1:37 pm

Koryanoff писал(а):Я не понимаю, почему нельзя было сделать банальную "американку".И гемора никакого
Конструкторам виднее 1sakcsat23 1hahdshake8
прошу понять и простить

Аватара пользователя
666
Член Клуба
Сообщения: 596
Зарегистрирован: Пн ноя 23, 2009 3:25 pm
Репутация: 8
Модель: A8 1997
Мотор: ABZ 4,2 МКПП DGV
Город: Минск
Имя: андрей

Re: Фотоотчет по замене радиаторов отопителя.

Сообщение 666 » Пн янв 18, 2010 12:42 am

подскажите плиз номера радиаторов, а то в етке не могу найти систему охлаждения и кондиционирования

Аватара пользователя
Koryanoff

Ветеран Клуба
Почетный член Клуба
Почетный член  Клуба
Сообщения: 5886
Зарегистрирован: Ср дек 17, 2008 3:32 pm
Награды: 1
Репутация: 94
Модель: ...
Мотор: ...
Город: Воронеж
Имя: Дмитрий
Откуда: Россия матушка
Контактная информация:

Re: Фотоотчет по замене радиаторов отопителя.

Сообщение Koryanoff » Пн янв 18, 2010 11:02 am

Вот номер 4D0 819 030 потребность две шт.
Только посмотреть лучше б/у (дешевле будет)
Теплообменник ищи в группе Кузов (ETKA)

Аватара пользователя
Vitaliyak
Член Клуба
Сообщения: 1159
Зарегистрирован: Сб ноя 17, 2007 12:07 am
Репутация: 5
Модель: А8 D3
Мотор: 3,0TDi
Город: Минск

Re: Фотоотчет по замене радиаторов отопителя.

Сообщение Vitaliyak » Пн фев 13, 2012 10:46 am

Koryanoff, огромное спасибо за отчет! будем делать....
Don't worry, be happy!

Аватара пользователя
Vitaliyak
Член Клуба
Сообщения: 1159
Зарегистрирован: Сб ноя 17, 2007 12:07 am
Репутация: 5
Модель: А8 D3
Мотор: 3,0TDi
Город: Минск

Re: Фотоотчет по замене радиаторов отопителя.

Сообщение Vitaliyak » Пн фев 13, 2012 10:39 pm

Koryanoff, а что по ценам на б\у? новые по 270 на экзисте... б\уные по 150?
Don't worry, be happy!

Аватара пользователя
Алексей286
Сообщения: 711
Зарегистрирован: Ср фев 06, 2013 8:33 pm
Репутация: 15
Модель: А8, 1995г
Мотор: 4,2 ABZ
Город: Самара
Имя: Алексей

Re: Фотоотчет по замене радиаторов отопителя.

Сообщение Алексей286 » Чт сен 12, 2013 10:30 am

хороший отчет :)

Аватара пользователя
alexrae
Член Клуба
Сообщения: 3721
Зарегистрирован: Пт июн 26, 2009 8:18 pm
Репутация: 47
Модель: A8 2000,2001(2),2002
Мотор: 4.2 AKB/EDG, AUX/FUN
Город: Торонто
Имя: Алекс

Фотоотчет по замене радиаторов отопителя.

Сообщение alexrae » Чт окт 19, 2017 6:17 am

Сегодня полез- пока снял только правый. Один важный момент не указан(может изза того что у меня рест).это отсоединение трубок-если нижняя трубка с изгибом и ее можно выдернуть слегка согнув-то верхний патрубок прямой. Дергал-дергал-не идет. Потом вспомнил,что при замене испарителя на другой машине воевал с зажимами этих патрубков снаружи. Заглянул-точно- держит конкретно. Длинной отверткой слегка отогнул и оттуда же и сдвинул на пару см. Вылетел радиатор сразу
Последний раз редактировалось alexrae Чт окт 19, 2017 6:18 am, всего редактировалось 1 раз.

Аватара пользователя
Dok
Член Клуба
Сообщения: 8383
Зарегистрирован: Пн апр 15, 2013 9:44 am
Репутация: 93
Модель: S8
Мотор: AQH
Город: дорог

Фотоотчет по замене радиаторов отопителя.

Сообщение Dok » Чт окт 19, 2017 6:54 am

Есть такое, ага)))
а при обратной постановке угол входа должен быть идеальным, иначе хомут нормально не затянешь

Аватара пользователя
alexrae
Член Клуба
Сообщения: 3721
Зарегистрирован: Пт июн 26, 2009 8:18 pm
Репутация: 47
Модель: A8 2000,2001(2),2002
Мотор: 4.2 AKB/EDG, AUX/FUN
Город: Торонто
Имя: Алекс

Фотоотчет по замене радиаторов отопителя.

Сообщение alexrae » Чт окт 19, 2017 4:09 pm

А по левойто стороне подводящиетрубки от блока клапановже почти прямые... предчувствую веселуху

Аватара пользователя
alexrae
Член Клуба
Сообщения: 3721
Зарегистрирован: Пт июн 26, 2009 8:18 pm
Репутация: 47
Модель: A8 2000,2001(2),2002
Мотор: 4.2 AKB/EDG, AUX/FUN
Город: Торонто
Имя: Алекс

Фотоотчет по замене радиаторов отопителя.

Сообщение alexrae » Пт окт 20, 2017 5:36 am

Насос говорите? Топливный?тяжело? Да насос блин по сравнению с этими хомутами это сказка! Как вы там трубки прдерживали плотно? Я только один вроде поставить смог. Кактам без еще пары рук?

Аватара пользователя
Dok
Член Клуба
Сообщения: 8383
Зарегистрирован: Пн апр 15, 2013 9:44 am
Репутация: 93
Модель: S8
Мотор: AQH
Город: дорог

Фотоотчет по замене радиаторов отопителя.

Сообщение Dok » Пт окт 20, 2017 7:00 am

Алекс, я пассажирский ставил 4 часа, пока не встал так, чтоб он не тёк. Уже хотел отвезти аргонщику, чтоб он приварил к радику патрубок, и на него одевать резиновый патрубок потом...

Аватара пользователя
alexrae
Член Клуба
Сообщения: 3721
Зарегистрирован: Пт июн 26, 2009 8:18 pm
Репутация: 47
Модель: A8 2000,2001(2),2002
Мотор: 4.2 AKB/EDG, AUX/FUN
Город: Торонто
Имя: Алекс

Фотоотчет по замене радиаторов отопителя.

Сообщение alexrae » Пн окт 23, 2017 2:11 am

Блин,сумрачный германскийгений. Закончил тем,что упирал отверткув хомут натрубкесосторонымоторного отсека и поджимал ееструбциной. Вроде все зажимы стали на место. Зато теперь африка. Не знаю что делать с водите

Аватара пользователя
Dok
Член Клуба
Сообщения: 8383
Зарегистрирован: Пн апр 15, 2013 9:44 am
Репутация: 93
Модель: S8
Мотор: AQH
Город: дорог

Фотоотчет по замене радиаторов отопителя.

Сообщение Dok » Пн окт 23, 2017 8:00 am

а что с ней?

Аватара пользователя
alexrae
Член Клуба
Сообщения: 3721
Зарегистрирован: Пт июн 26, 2009 8:18 pm
Репутация: 47
Модель: A8 2000,2001(2),2002
Мотор: 4.2 AKB/EDG, AUX/FUN
Город: Торонто
Имя: Алекс

Фотоотчет по замене радиаторов отопителя.

Сообщение alexrae » Пн окт 23, 2017 5:35 pm

блин, у меня на мобильнике почемуто сайт часто зависает при наборе сообщения.

Я сейчас поставил подменные радиаторы - лежали уже давно. те, что я снял, пассажирский - нормальный. А водительский практически забит(визуально нижнаа половина). сейчас залил какойто химии, но ведь ей чтобы равотать надо добраться то как-то до накипи... а если сама накипь не дает дальше в канал химии проходить? соляной кислоты так пока и не нашел. Залил пока СЛР - типа уничтожитель накипи, но не думаю что он такой же злой как концентрированная кислота

Аватара пользователя
alexrae
Член Клуба
Сообщения: 3721
Зарегистрирован: Пт июн 26, 2009 8:18 pm
Репутация: 47
Модель: A8 2000,2001(2),2002
Мотор: 4.2 AKB/EDG, AUX/FUN
Город: Торонто
Имя: Алекс

Фотоотчет по замене радиаторов отопителя.

Сообщение alexrae » Ср окт 25, 2017 5:51 am

После второго дня отстоя и повторной промывки-начал продуваться нормально. Ложу в запас

Аватара пользователя
alexrae
Член Клуба
Сообщения: 3721
Зарегистрирован: Пт июн 26, 2009 8:18 pm
Репутация: 47
Модель: A8 2000,2001(2),2002
Мотор: 4.2 AKB/EDG, AUX/FUN
Город: Торонто
Имя: Алекс

Фотоотчет по замене радиаторов отопителя.

Сообщение alexrae » Пн ноя 20, 2017 7:16 am

Кстати,небольшое наблюдение-после установки чистых радиаторов перестали щелкать привода заслонок с которыми я безуспешно воевал...менял,адаптировал....мелочь,а приятно... и африка :D

Ответить

Вернуться в «Климат-контроль»
