Отчет о замене ремня ГРМ двигателя AVP

[vitaliy]

Замена элементов ГРМ и навесного оборудования Audi S8 на двигателе 4,2 л. 360 л.с. AVP рестайл.

Привет всем!

Представляю вашему вниманию фото отчет замены элементов ГРМ и навесного оборудования.
Итак, начну:
ЧАСТЬ 1.
Демонтаж элементов.

1. Отключить аккумулятор, достаточно минусовую клемму.

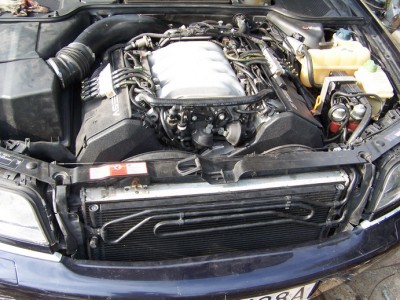

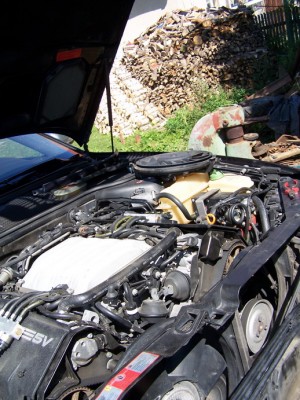

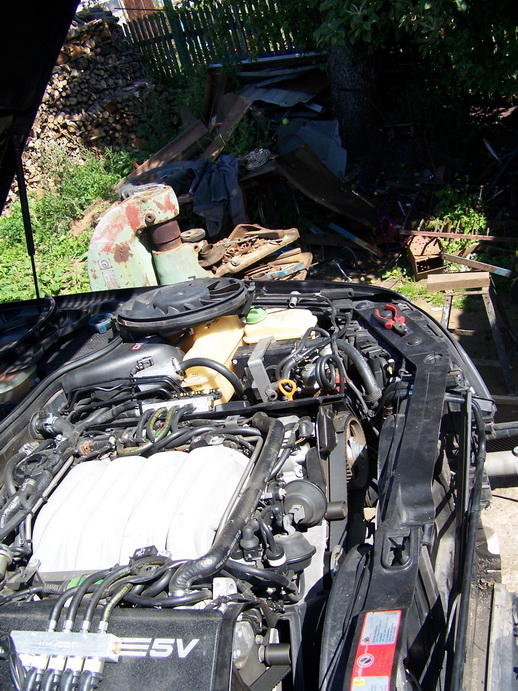

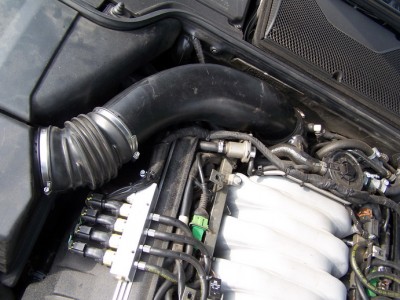

2. Снять верхнюю защиту двигателя.

Внимание! Далее если нет необходимости замены сальника коленвала, то пункты 3 – 11 пропустить, так как они были выполнены для удобства замены сальника коленвала.

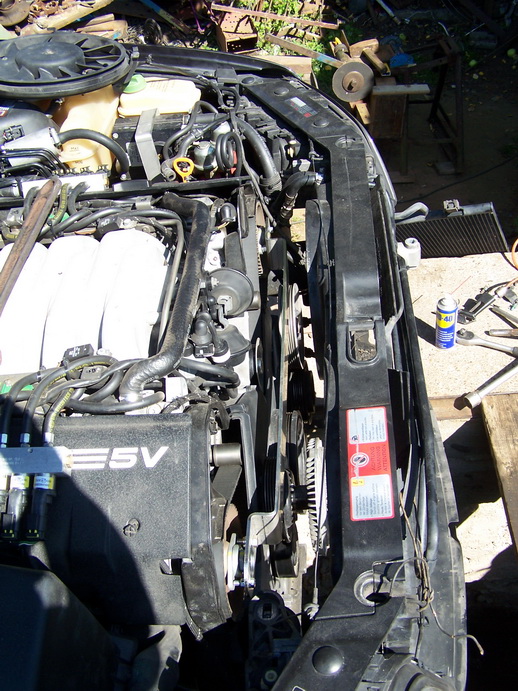

3. Снять бампер, открутив два болта крепления, которые находятся за решетками. Перед снятием бампера желательно снять передние части подкрыльников. При снятии бампера, немного выдвинуть его и отсоединить электрическую фишку, которая идет к бамперу, и отсоединить шланг идущий к омывателям фар.

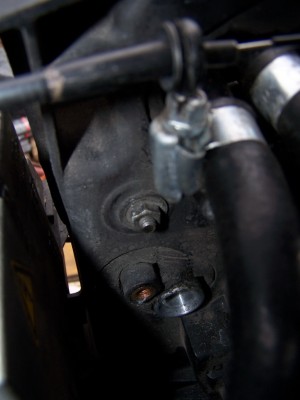

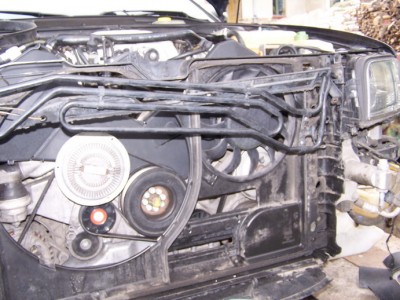

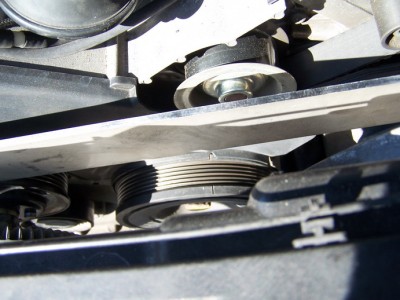

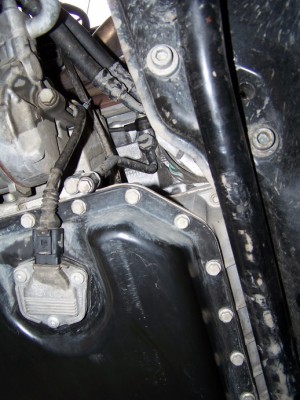

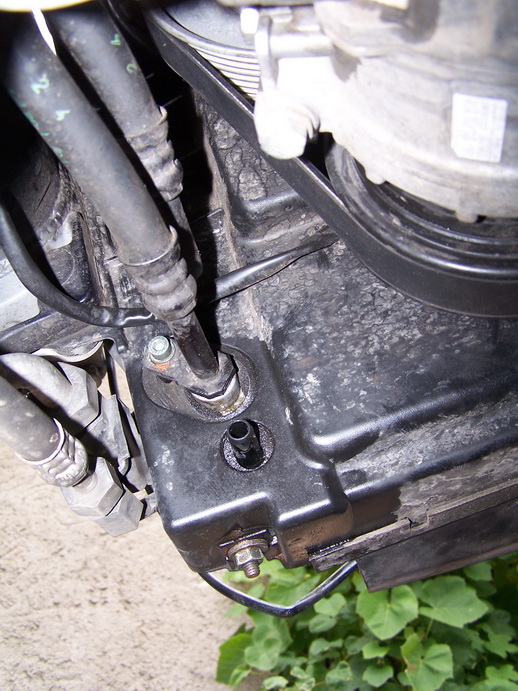

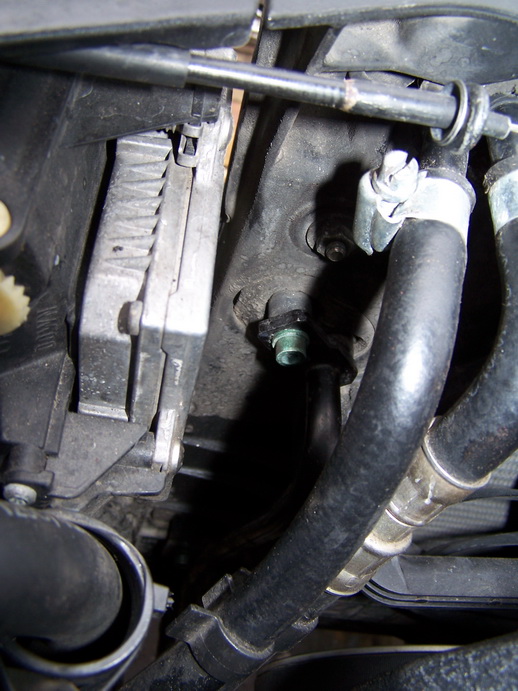

4. Открутить крышку расширительного бачка. Слить охлаждающую жидкость с системы через спускные отверстия радиатора и блока в приготовленную заранее емкость.

[vitaliy]

[vitaliy]

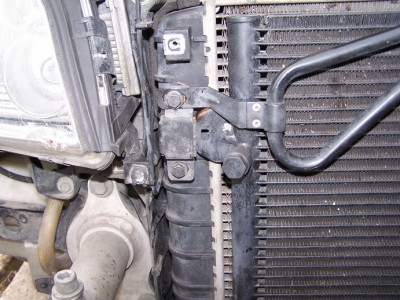

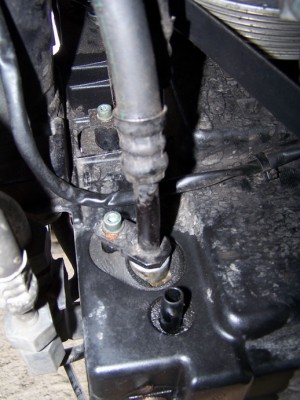

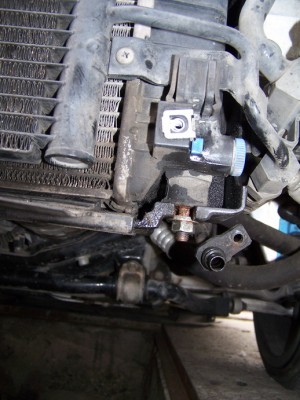

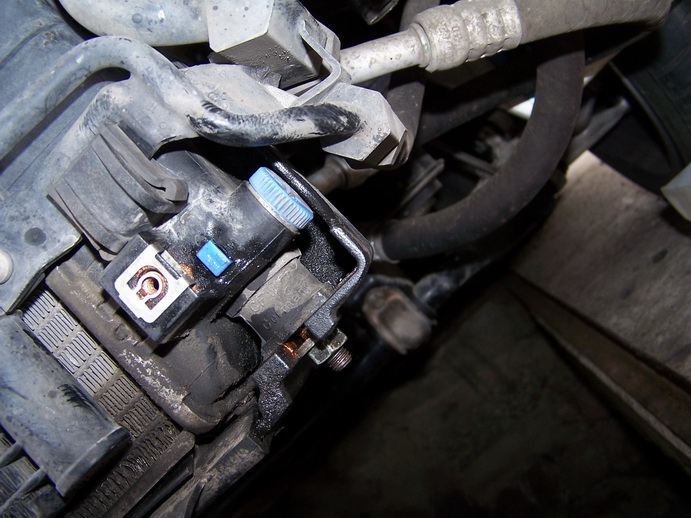

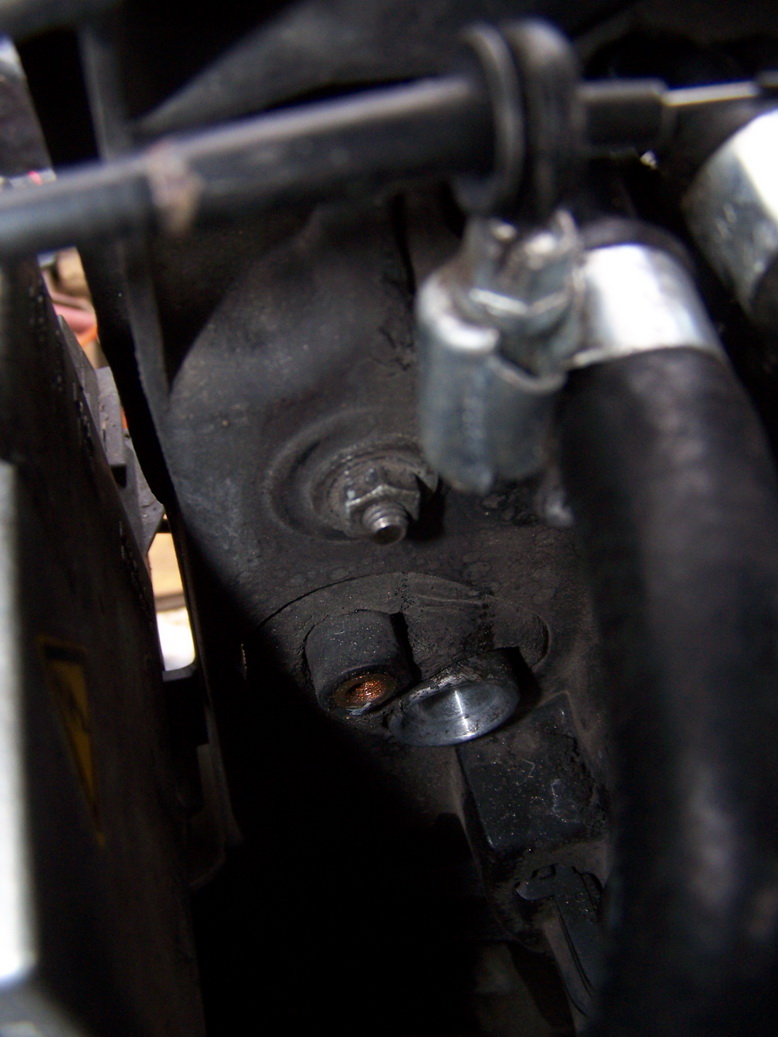

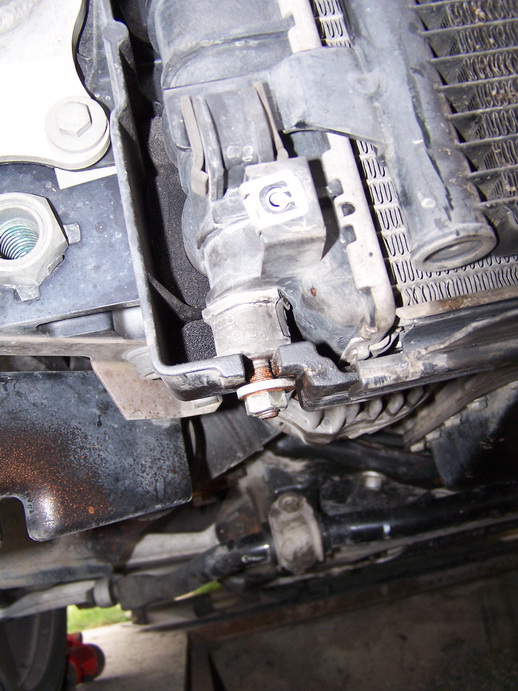

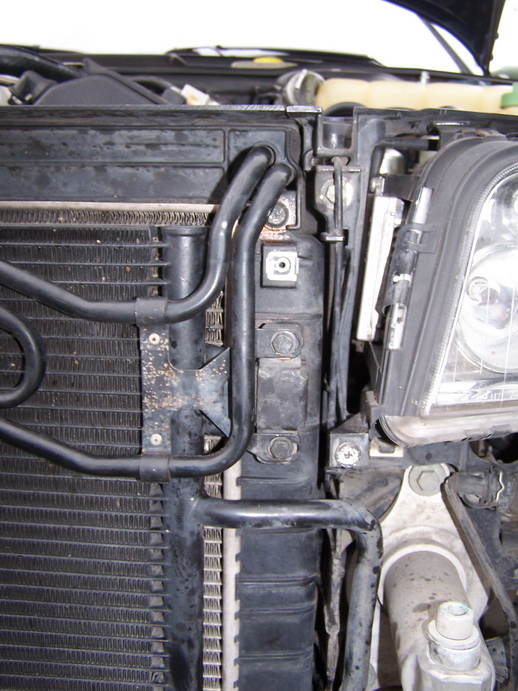

5. Открутить болты крепления шлангов АКПП идущих к радиатору, отсоединить их и отвести в сторону. При отсоединении с радиатора из шлангов вытечет немного масла АКПП (около 300 грамм), поэтому подставить какую-то тару для улавливания этого масла.

[vitaliy]

[vitaliy]

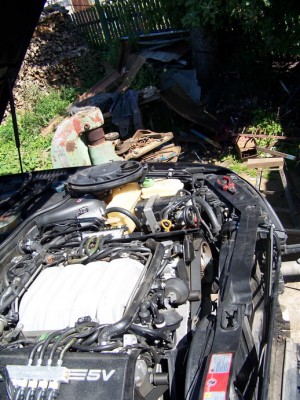

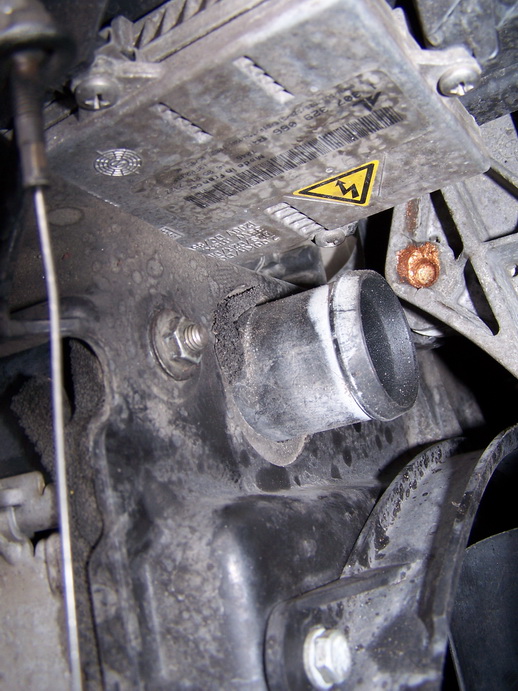

6. Отсоединить шланги системы охлаждения от радиатора и фишку термодатчика

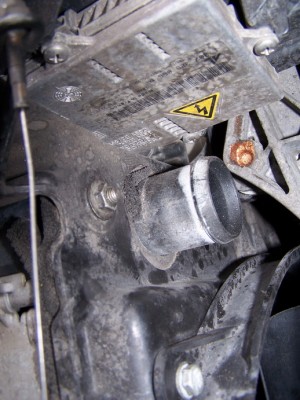

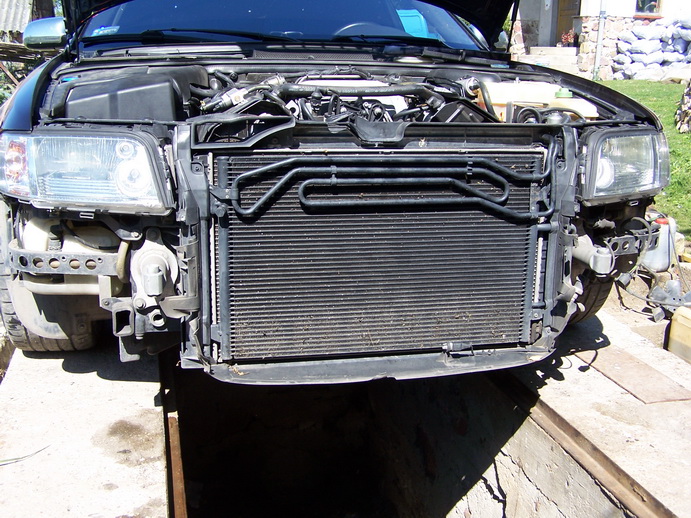

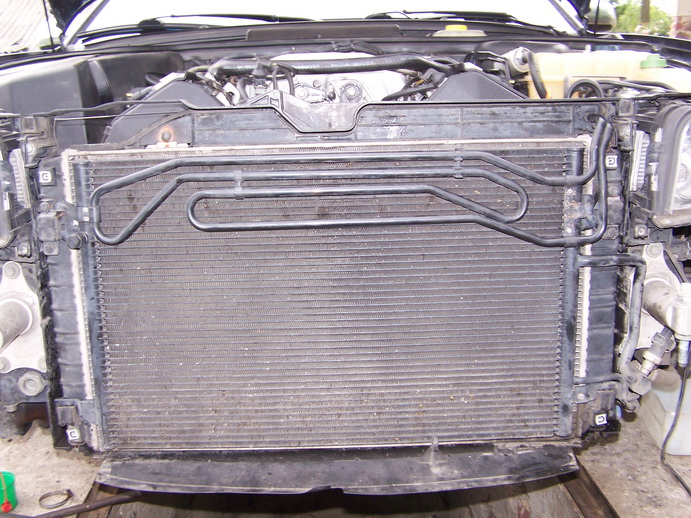

7. Демонтировать боковые пластиковые элементы перед радиатором.

[vitaliy]

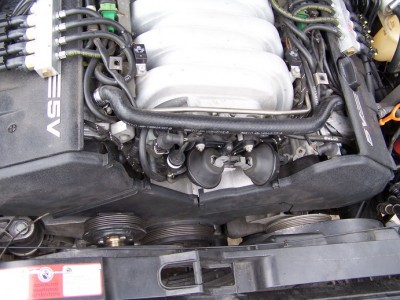

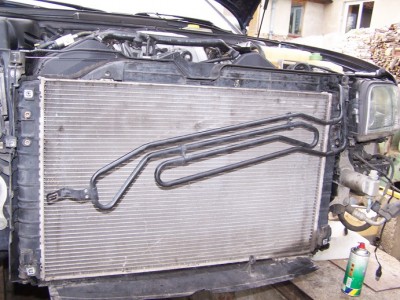

8. Открутить крепление радиатора ГУР и отвести его в сторону.
9. Открутить болты крепления радиатора кондиционера и вместе со шлангами отвести его в сторону.

[vitaliy]

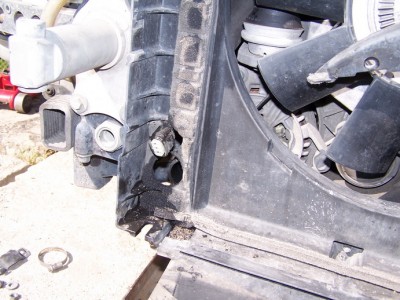

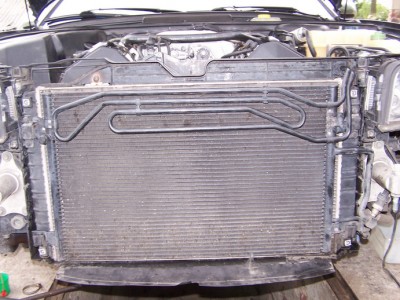

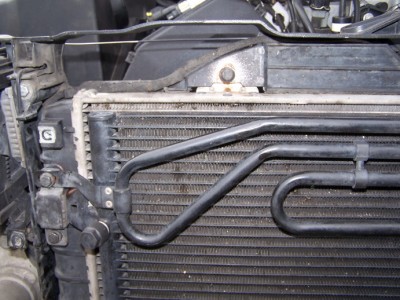

10. Открутить две нижние гайки и два верхних болта крепления радиатора.

[vitaliy]

[vitaliy]

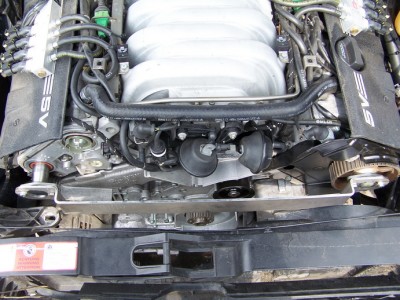

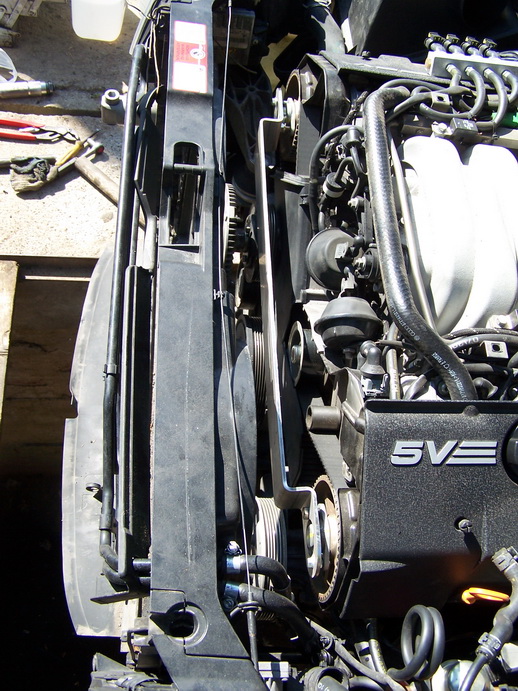

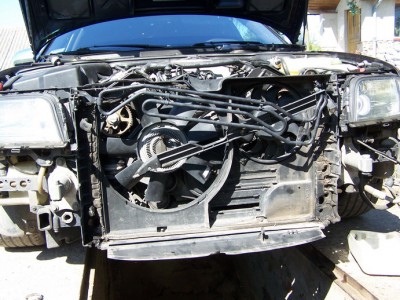

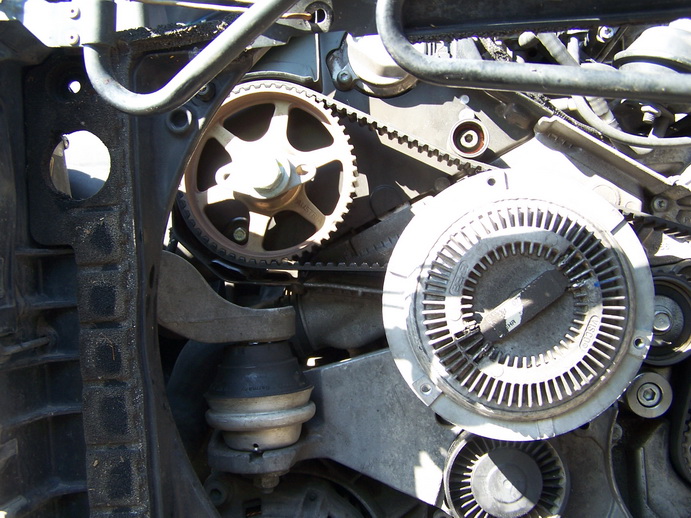

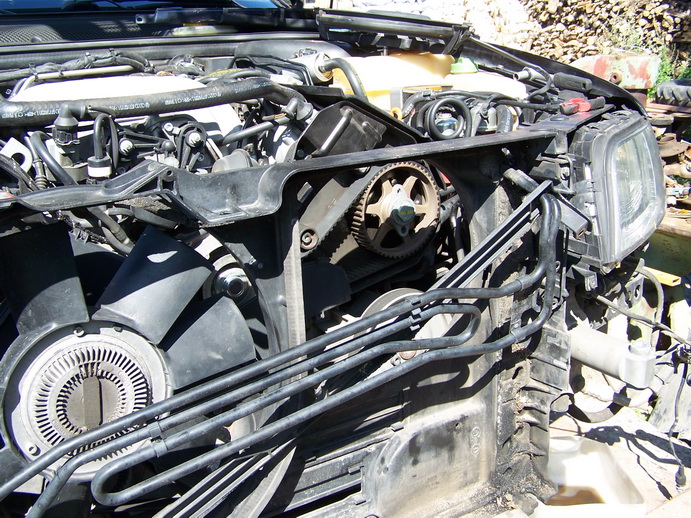

11. Демонтировать радиатор системы охлаждения

[vitaliy]

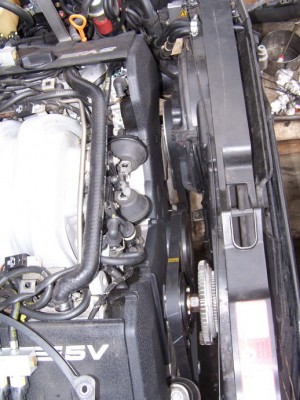

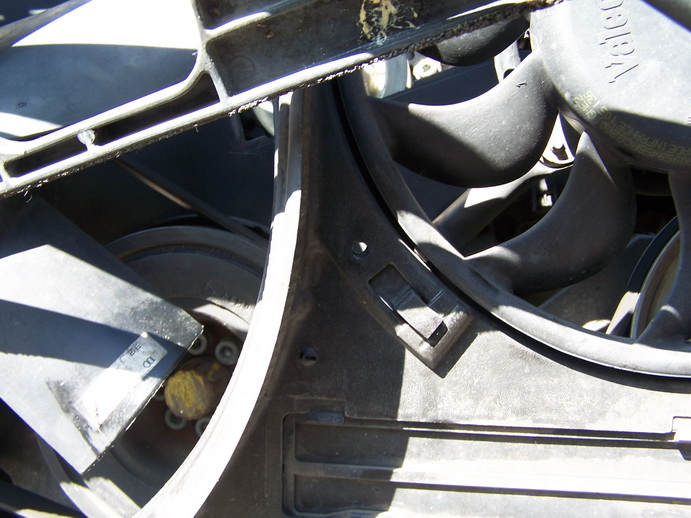

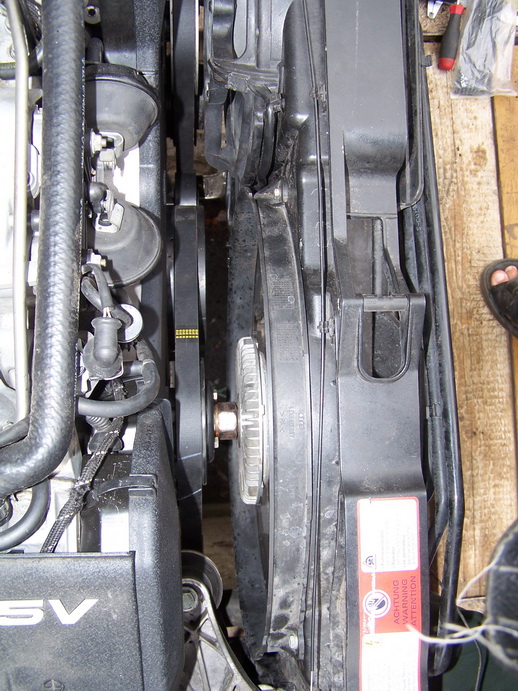

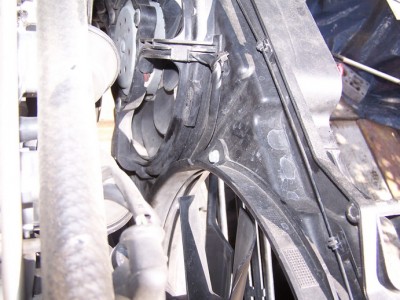

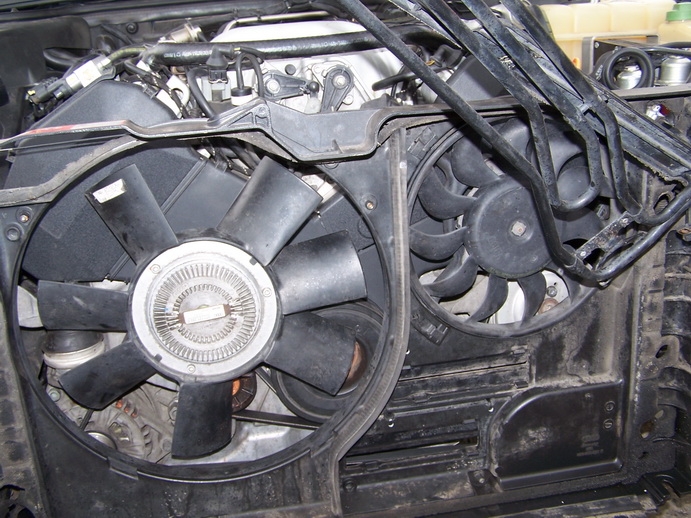

12. Удалить пластмассовый клипс и снять электровентилятор вместе с корпусом. Для демонтажа электровентилятора вместе с корпусом необходимо нажать пластмассовый лепесток на корпусе вверх и провернуть корпус по часовой стрелке, если стоять к нему лицом, т. е стоять спереди авто так, чтоб левая сторона авто была по правую руку, а правая сторона авто по левую руку. Отвести его в сторону.

[vitaliy]

13. Открутить болты крепления вентилятора к вискомуфте и снять его.
Внимание! Можно не откручивать вентилятор от вискомуфты, его можно снять вместе с вискомуфтой.

[vitaliy]

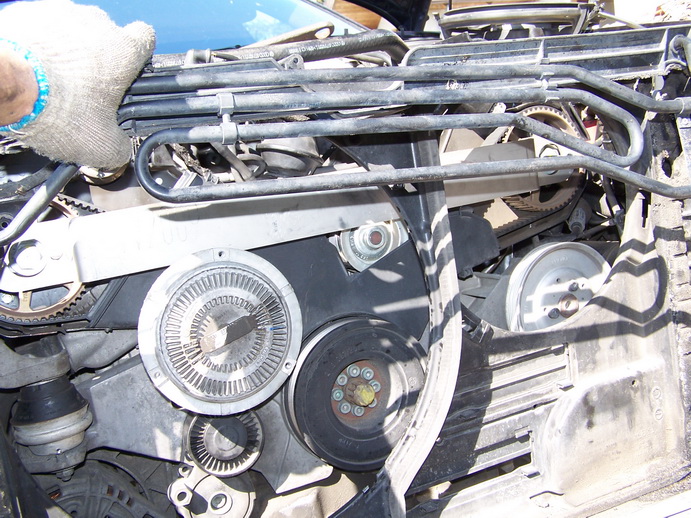

14. Открутить болты крепления кожуха вентилятора и снять его .

[vitaliy]

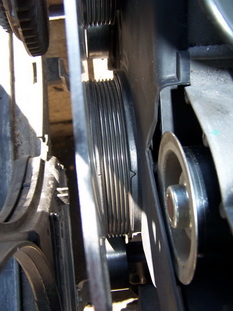

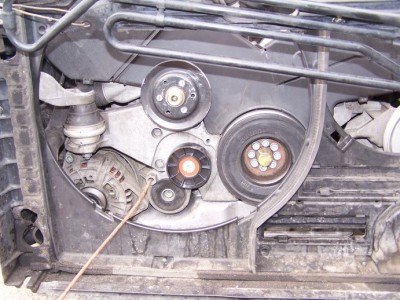

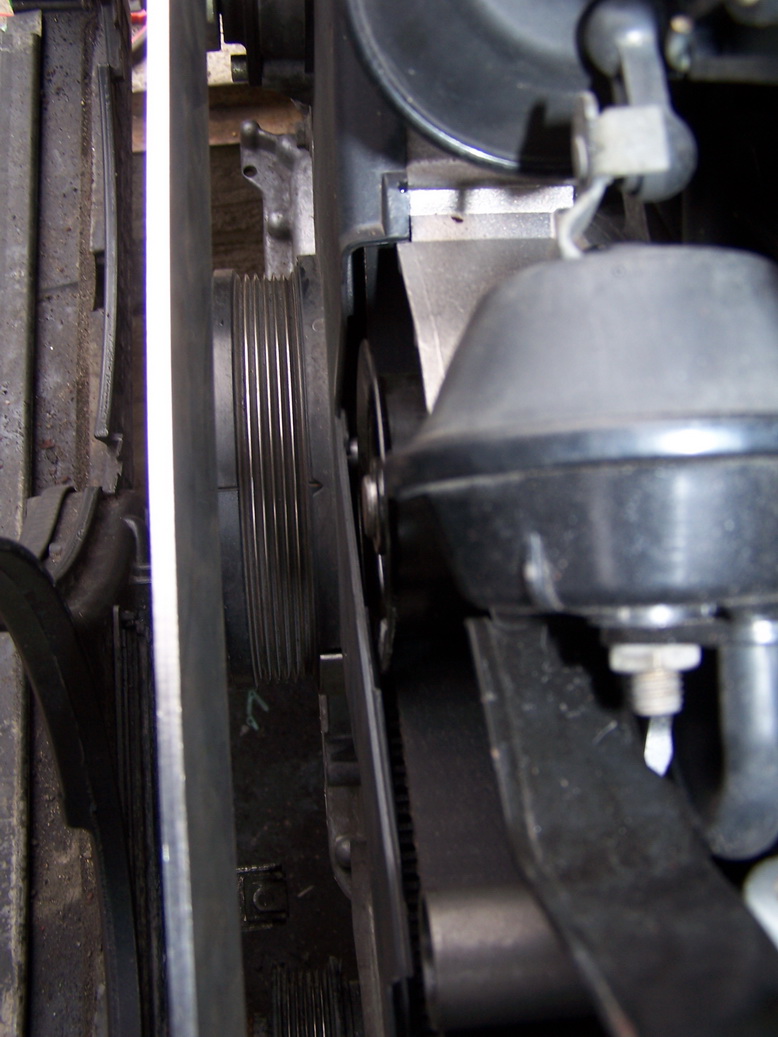

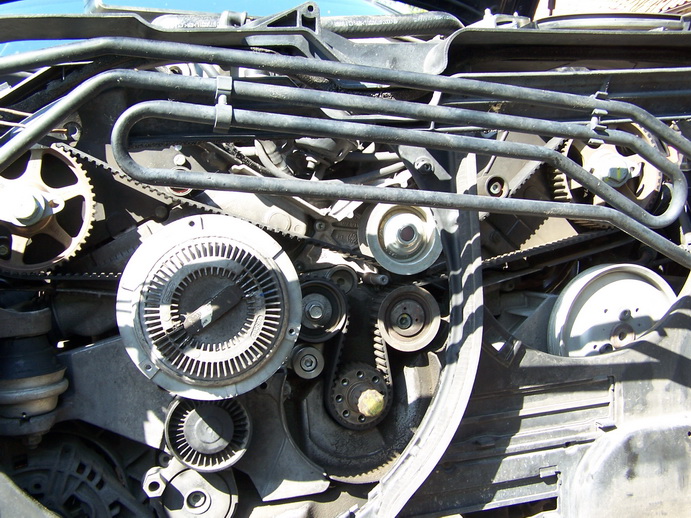

15. Снять ремень навесного оборудования, ослабив натяжитель ремня, а также можно его зафиксировать.

[vitaliy]

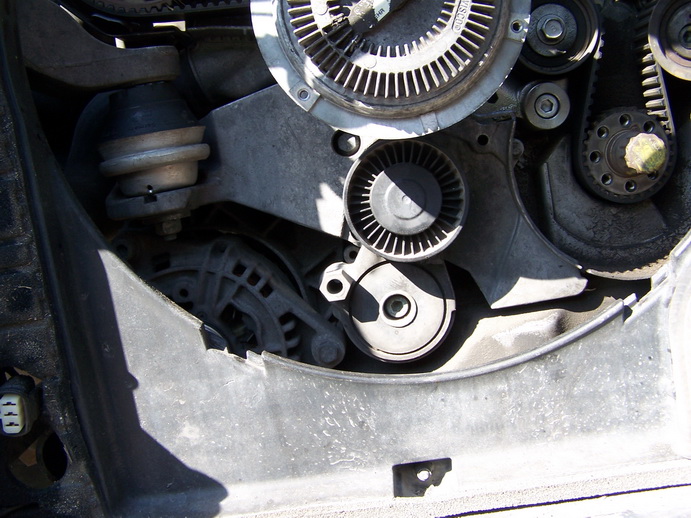

16. Открутить болт натяжителя ремня навесного оборудования и снять его.

[vitaliy]

17. Внимание! Этот пункт можно совместить с пунктом 12.

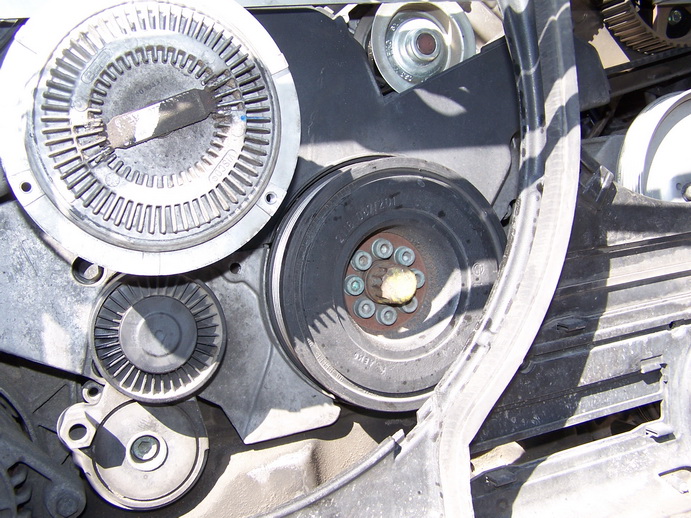

Открутить вискомуфту. Откручивать вискомуфту необходимо по часовой стрелке, предварительно заблокировать шкив привода вискомуфты. Я пробовал разные способы блокировки, однако удалось открутить, только заблокировав шкив боковыми утконосами в отверстие шкива.

[vitaliy]

18. Открутить болты крепления шкива вентилятора/вискомуфты и снять его.

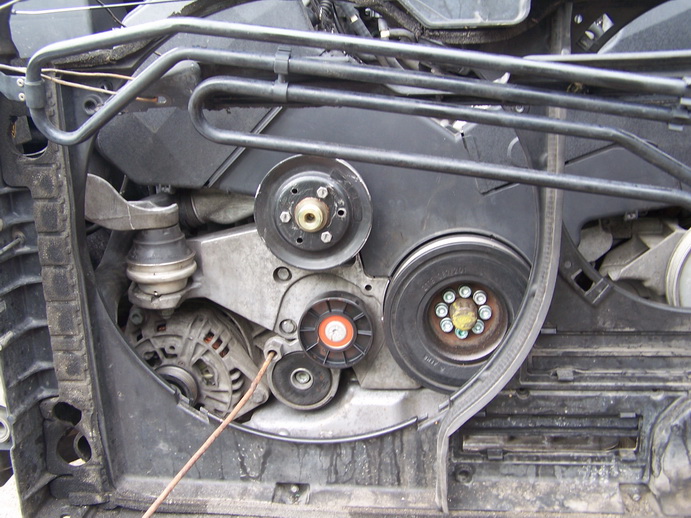

19. Снять крышку направляющего ролика ремня навесного оборудования, открутить болт крепления ролика и снять его.

Внимание! Этот пункт можно совместить с пунктом 20.
Открутить болты крепления передней подушки двигателя и снять ее.

[vitaliy]

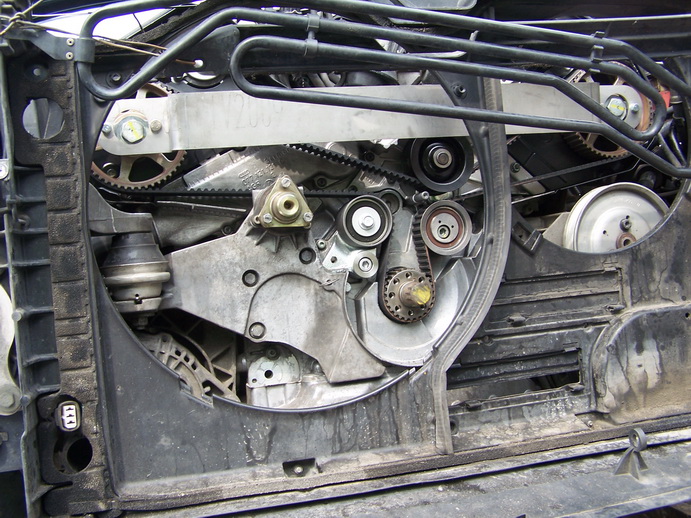

20. Открутить болты крепления корпуса вискомуфты и демонтировать его

21. Снять верхние защиты ГРМ.

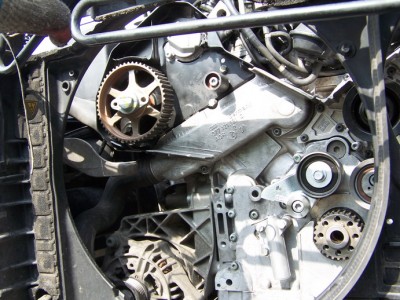

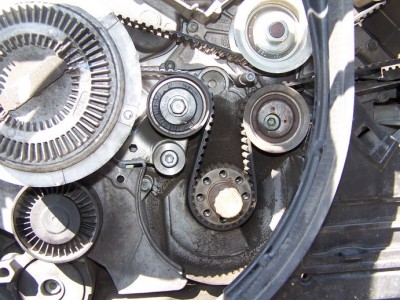

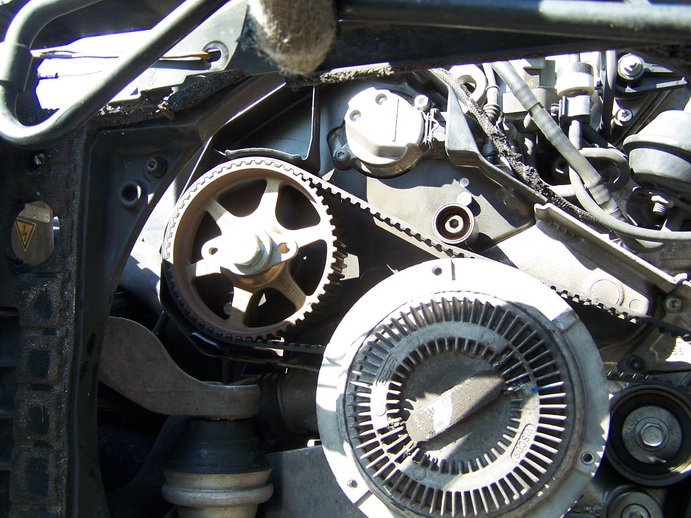

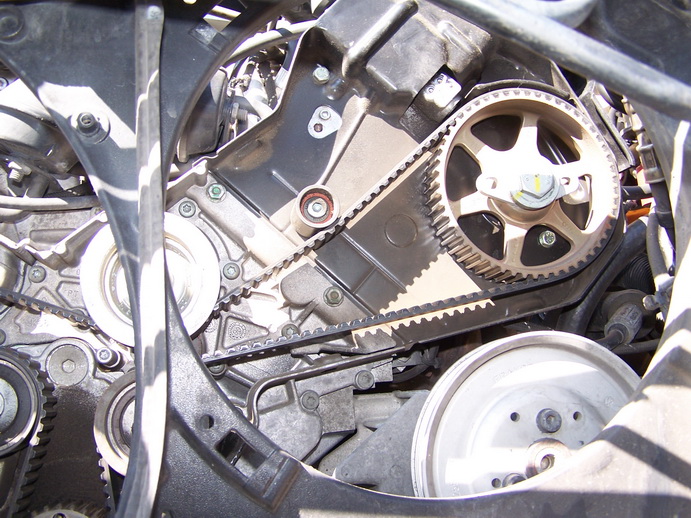

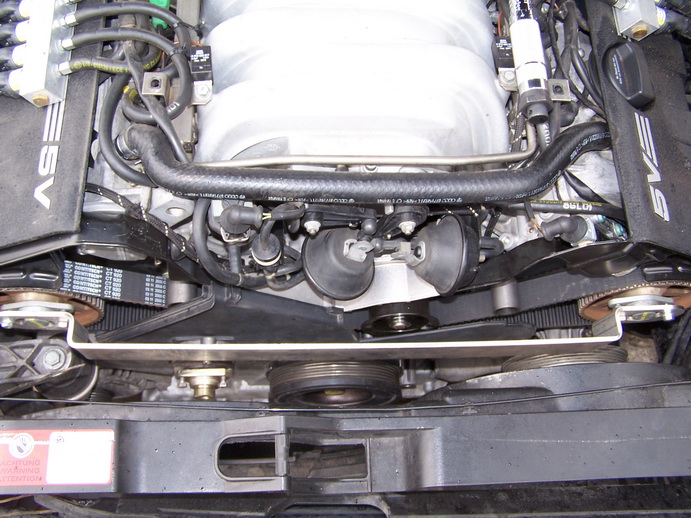

22. Провернуть коленвал до совпадения ВМТ на шкиве и крышке ГРМ, а так же совпадения меток рвспредвалов – должны без проблем фиксироваться фиксатором распредвалов, другими словами и способом – все центры четырех отверстий шайб зубчатых шкивов распредвалов должны находиться в одной линии (большие отверстия на шайбах распредвалов должны быть направлены вовнутрь, а маленькие - наружу). Дополнительно нанести метку на шкиве коленвала и передней крышке блока цилиндров (для облегчения выставления по меткам ГРМ и контроля, без установки нижней защиты ГРМ, на которой нанесена метка ВМТ. Заблокировать коленвал спец. инструментом. Я его не блокировал в связи с отсутствием такого блокиратора, поэтому действовал, как описано далее..

[vitaliy]

[vitaliy]

100_4580_новый размер_новый размер.jpg (40.91 КБ) 8031 просмотр

[vitaliy]

[vitaliy]

23. Ослабить центральный болт коленвала.

24. Проверить метки на коленвале и распредвалах, при необходимости совместить метки..

25. Ослабить болты крепления шкивов на распредвалах.

[vitaliy]

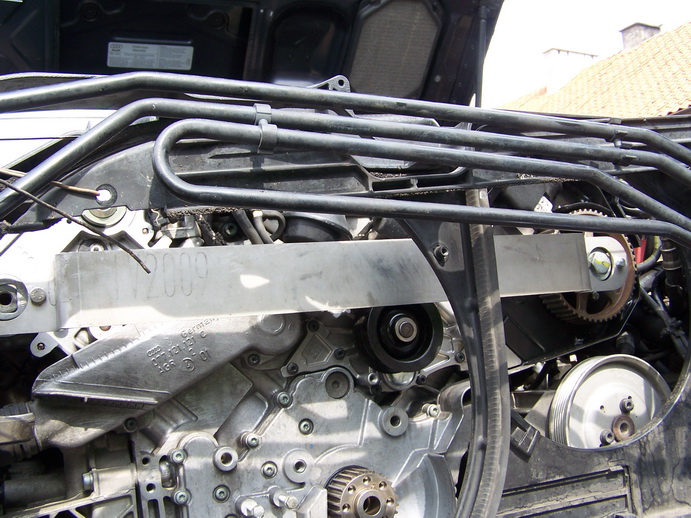

26. Установить устройство для блокировки распредвалов.

27. Открутить болты крепления шкива коленвала и снять шкив.

28. Снять нижнюю защиту ГРМ

[vitaliy]

29. Открутить центральный болт коленвала.
30. Открутить болты крепления шкивов распредвалов
31. Ослабить натяжной/эксцентричный ролик.
32. Снять ремень ГРМ

100_4623

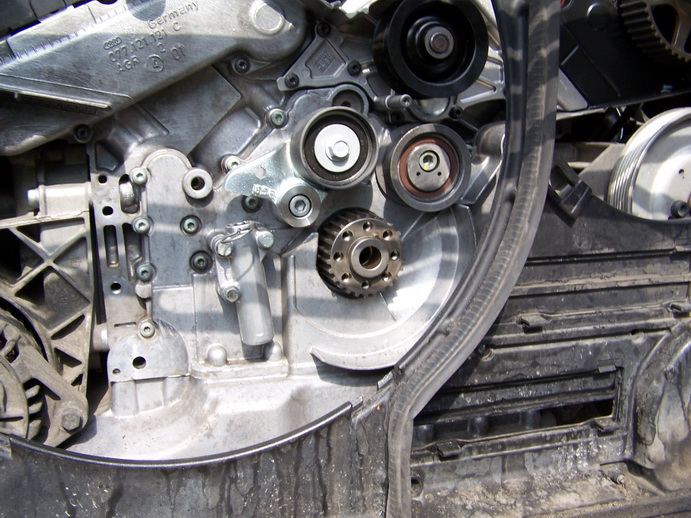

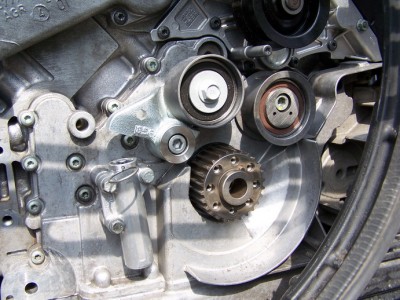

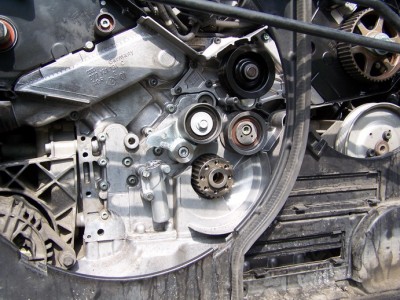

33. Открутить и снять натяжной/эксцентричный ролик.
34. Открутить и снять направляющий/натяжной ролик.

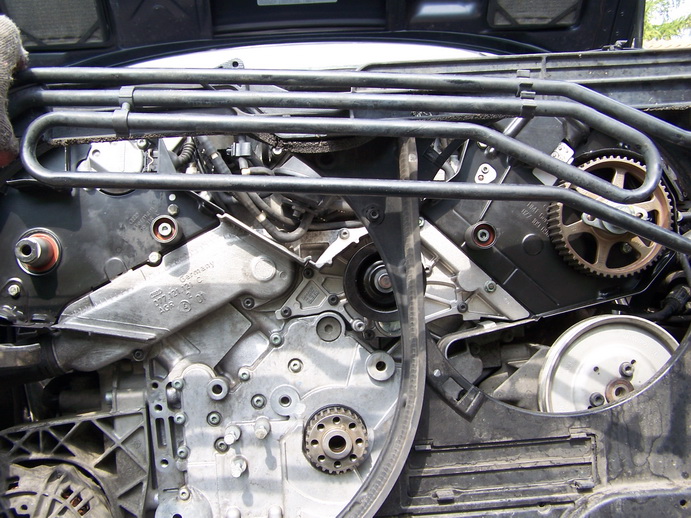

35. Открутить болты крепления натяжителя/демпфера и демонтировать его

[vitaliy]

[vitaliy]

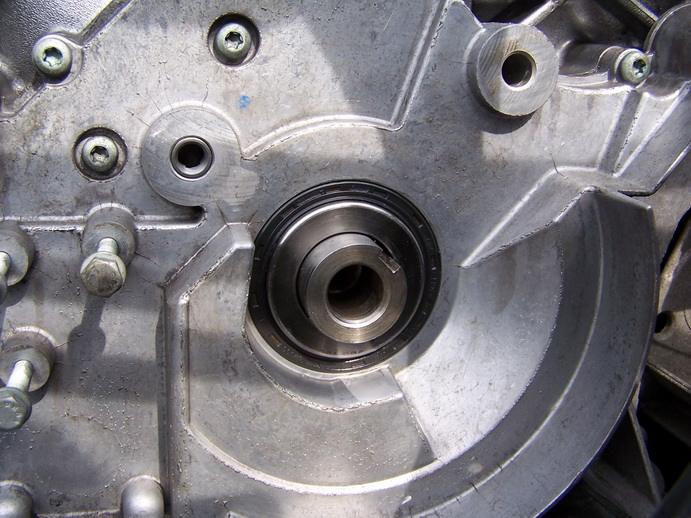

36. Снять зубчатое колесо коленвала привода ремня ГРМ

37. Снять шайбы шкивов распредвалов и съемником демонтировать шкивы при вкрученном болте не до конца (немного оставляя зазор) либо используя другой болт, вложенный в отверстие распредвала..

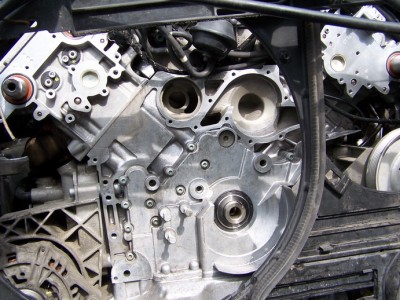

38. Открутить болты крепления направляющих роликов и демонтировать их
