Замена прокладок гидронатяжителя цепи ГРМ на AQD. Фотоотчет.

[Numenor]

Дело было вечером, делать было нечего.
Заглянул чего-то под капот, а там…масло, как будто из под клапанных крышек сопливит. Оказалось - из-под гидронатяжителей цепей.
Подтекало, конечно, давно, но теперь уже стало неприятно бросаться в глаза.
И было принято решение поменять прокладки гидронатяжителей ГРМ.
Привожу описание замены на примере правой головы, т.к. с водительской гораздо легче и удобнее производить работы.

прокладка

Итак, снимаем пластиковые кожухи двигателя.

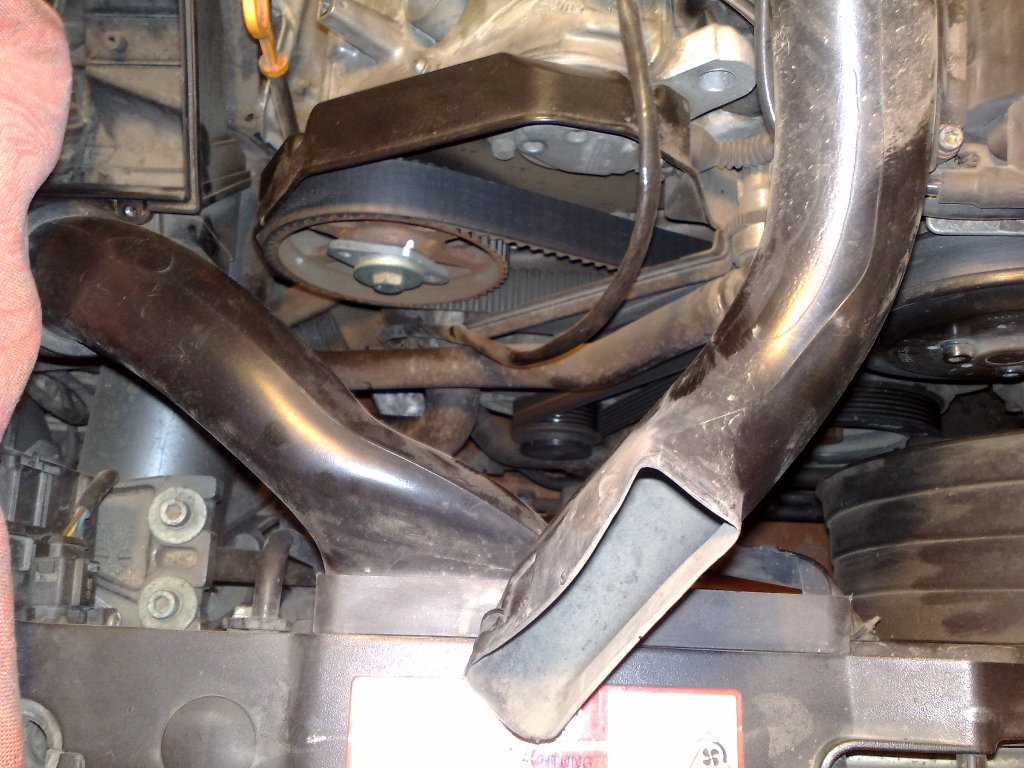

1. Ослабляем хомуты и снимаем воздуховод «воздушный фильтр -расходомер».

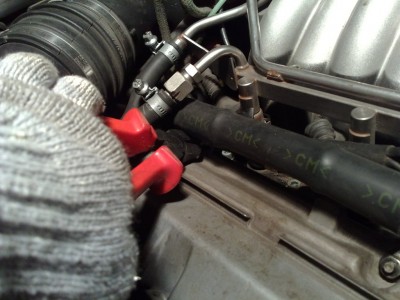

2. Отсоединяем прямой и обратный топливные шланги от топливной рампы и затыкаем их, например, подходящим болтом, избегая разлива топлива.
3. Извлекаем наконечники свечей из свечных колодцев(желательно на остывшем двигателе).
4. Демонтируем верхнюю часть сборки воздушного фильтра.
5. Отсоединяем вентиляцию картера.

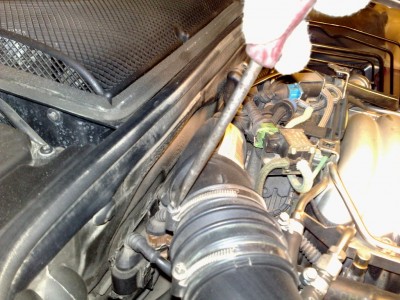

трубка очень хрупкая, аккуратно.

[Numenor]

6. Откручиваем крепление трубопровода xxx от клапанной крышки.

7. Освобождаем поводку масляного датчика от пластиковых хомутов. Для этого в моём случае пришлось снимать защиту двигателя, отсоединять разъём с датчика на дне поддона двигателя, откусывать кусачками пластиковые хомуты по всей длине проводки.

[Numenor]

Есть реально труднодоступное место, в котором у меня была пристёгнута коса. Подобраться к нему можно демонтировав один из заборников воздушного фильтра. Снимается легко.

8. Удаляем загрязнения по периметру клапанной крышки, особое внимание уделяя гидронатяжителю.

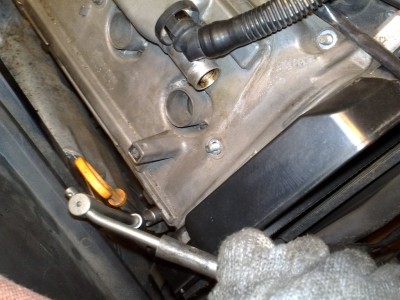

9. Откручиваем гайки крепления клапанной крышки.

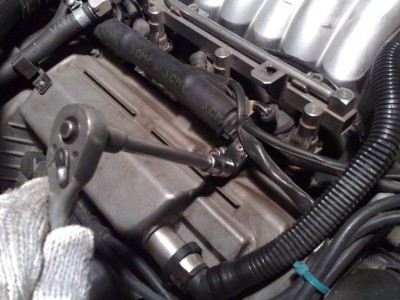

пригодится малый карданчик

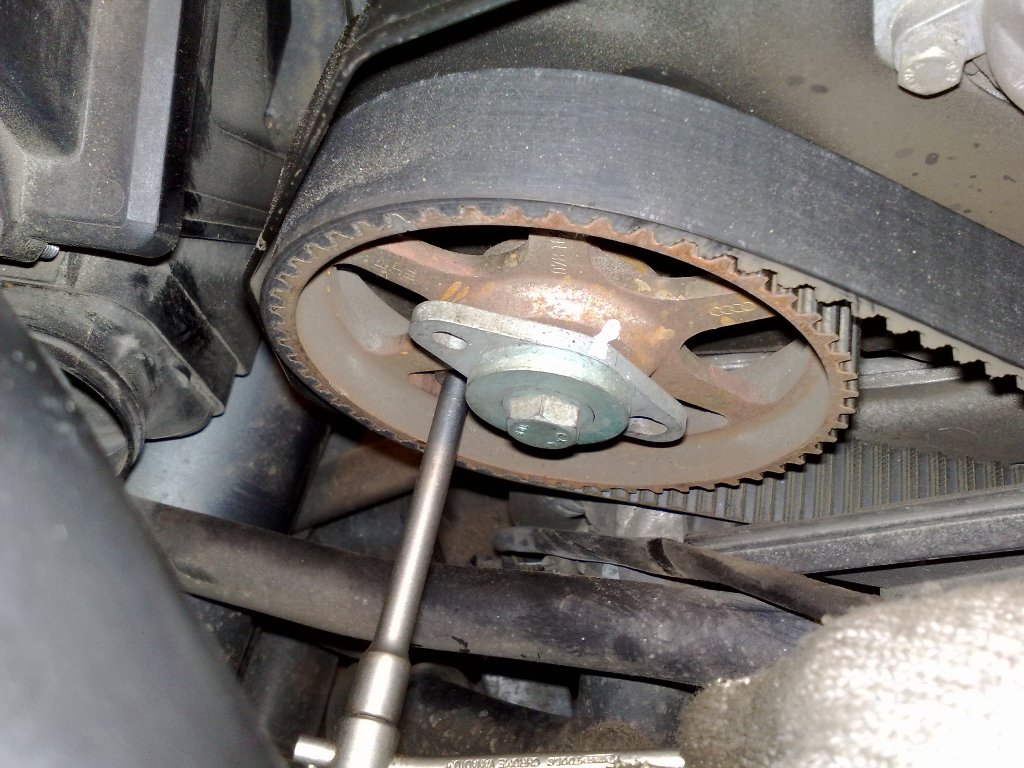

10. Откручиваем «потайной болт» крепления кожуха ремня грм.

[Numenor]

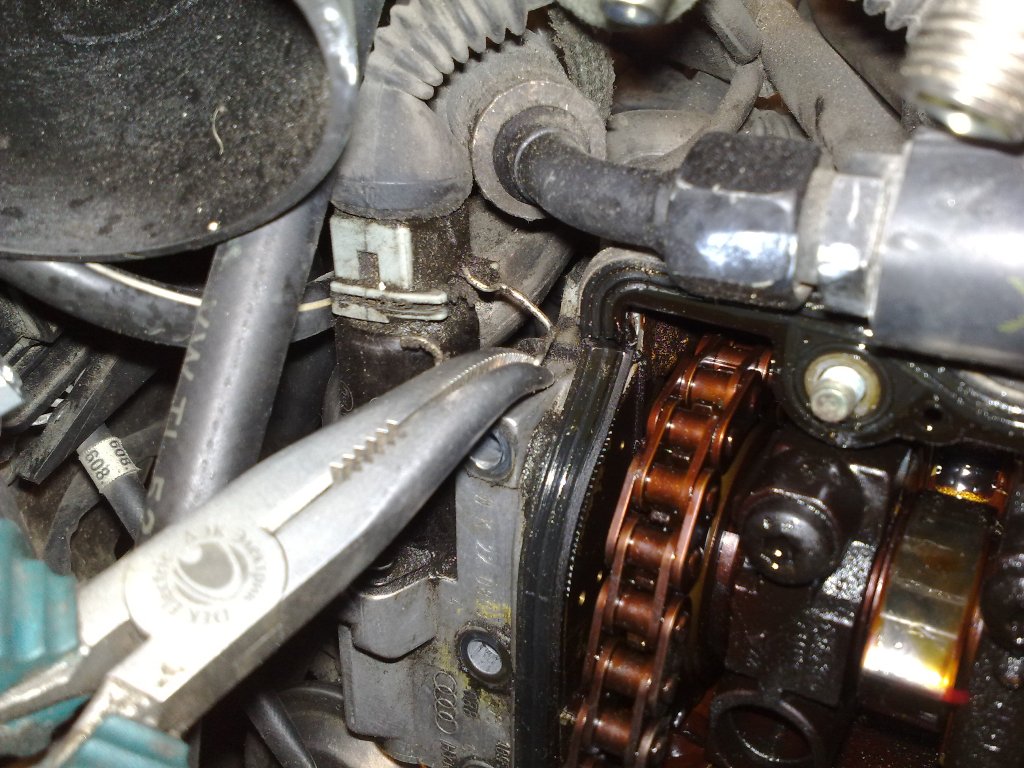

11. Снимаем разъём натяжителя.

12. Снимаем клапанную крышку.
13. Используя звёздочку torx Т-30 откручиваем 4 болта крепления натяжителя, один из которых находится теперь уже в доступном месте.

14. Снимаем прокладку клапанной крышки.

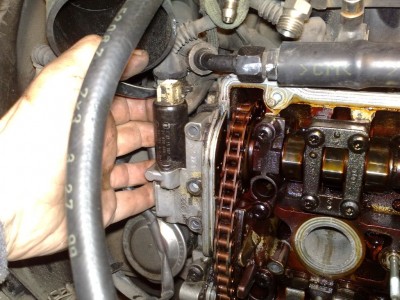

15. Оттягиваем натяжитель движением на себя раз 5-10, уменьшая его сопротивление. Под воздействием силы левый натяжитель ослаб, и его почти не требовалось оттягивать при снятии и установке прокладки, а вот правый, менее изношенный видимо, не сдался и порядком вымотал левую кисть.

тянем на себя

[Numenor]

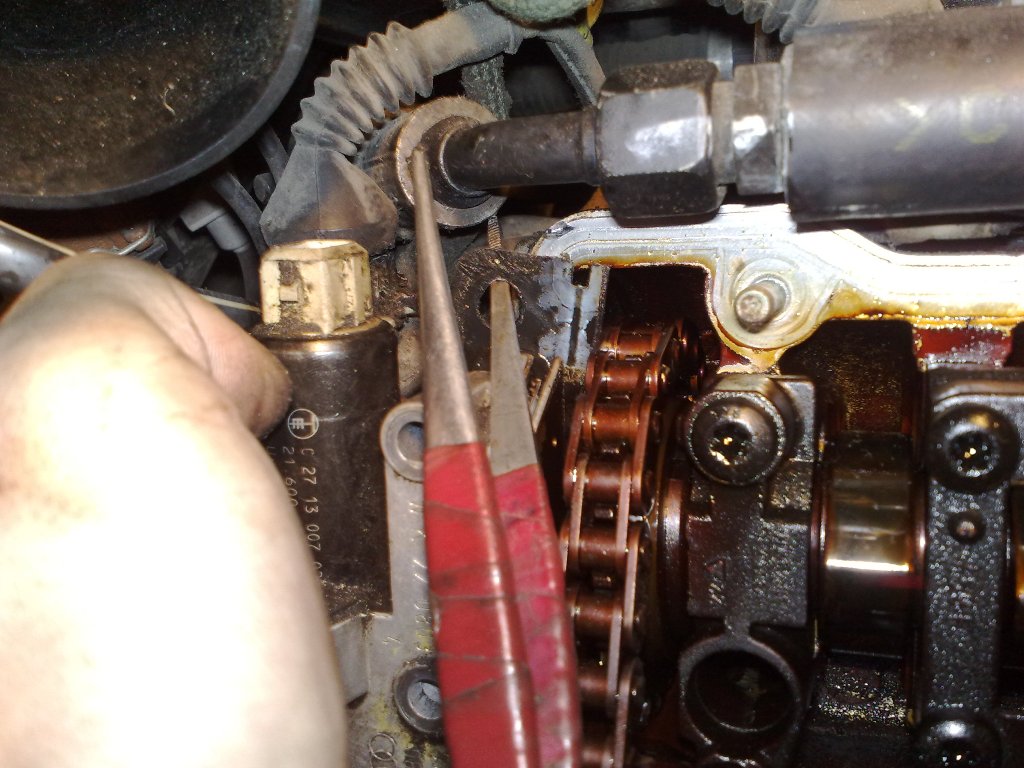

16. Удаляем прокладку натяжителя и её вторую часть «полумесяц».

снимаем с направляющих

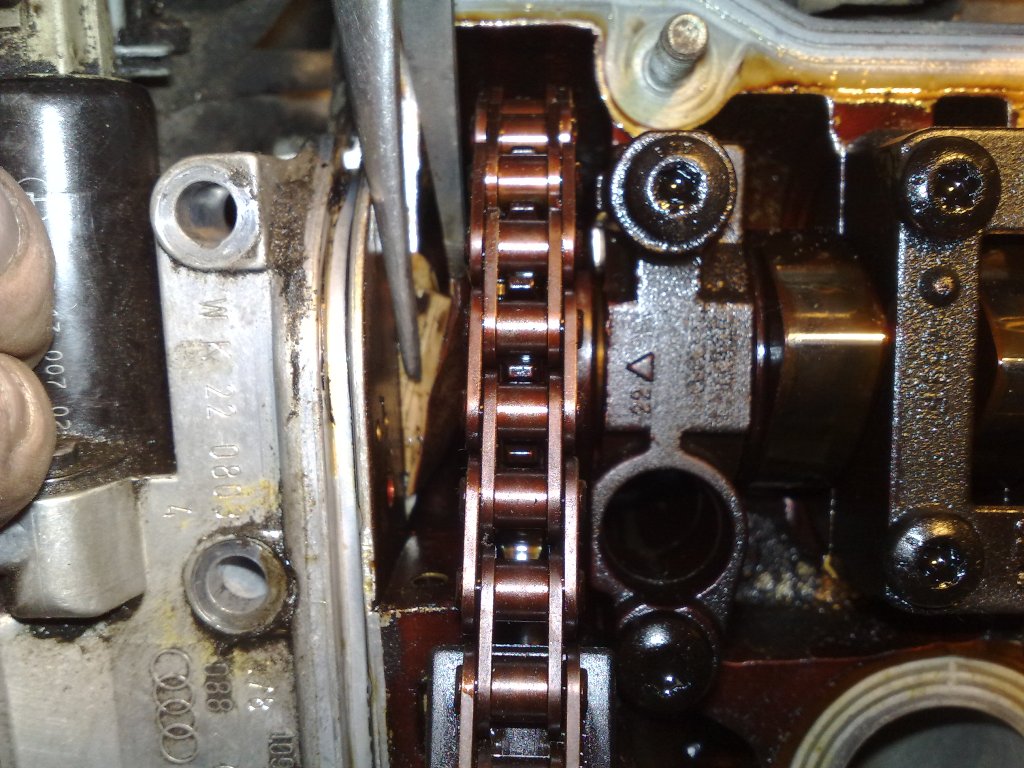

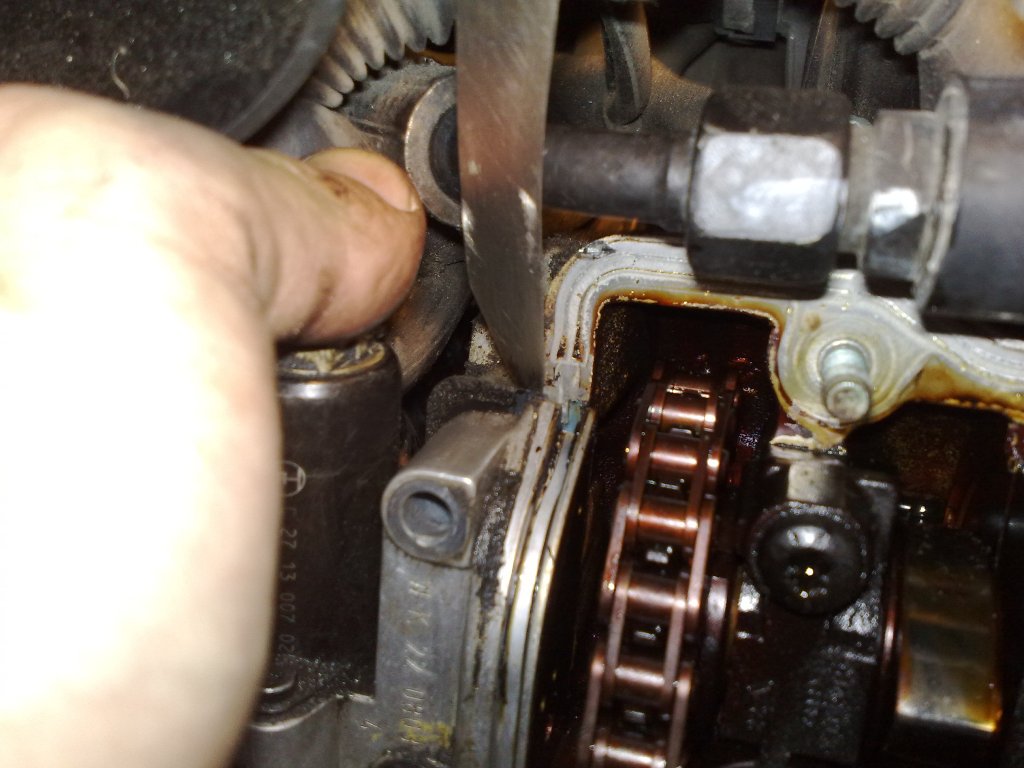

запоминаем траекторию по которой выходит прокладка!

[Numenor]

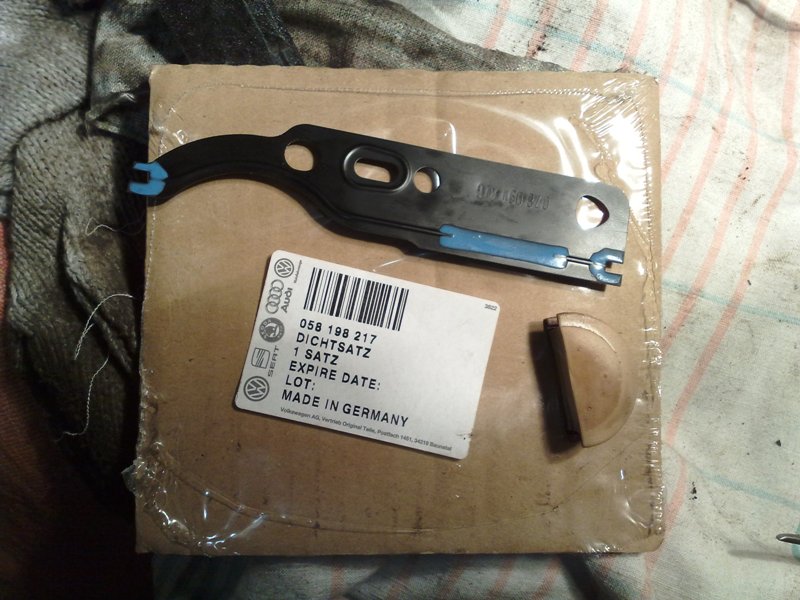

17. Ставим новый «полумесяц».
18. Ставим новую прокладку, при необходимости оттягивая натяжитель на себя.
Если натяжители «ещё ого-го!», то процедура не из приятных.
Аккуратно с прокладкой, она металлическая и легко гнётся. Действовать надо не спеша, делая остановки и предпринимая новые попытки.
Убедиться в правильном расположении прокладки можно по отверстиям, подсвечивая себе под разными углами, а также по контурам, запомнив положение перед снятием прокладки.
19. Фиксируем натяжитель болтами избегая перекоса.
20. Очищаем от загрязнений сопрягаемые плоскости головки блока цилиндров и клапанной крышки и устанавливаем прокладки, при необходимости заменив их на новые.

21. Устанавливаем клапанную крышку и затягиваем гайки, избегая перекоса.
22. Далее сборка в обратном порядке.

Что еще хочется посоветовать. Начинайте ремонт с левой стороны(водительской), там будет проще понять устройство, и впоследствии легче справиться с правой.
Следует отметить, что левый металлический кожух ремня грм крепится двумя(1) потайными болтами, которые необходимо будет открутить.

Всем Удачи!!! Ездите на исправных автомобилях!!!

[vladimir_a8]

Классный отчет! Спасибо Мне это скоро предстоит. Но я всё ж попробую сворганить съемник натяжителя (чертежи есть где-то на АК), не хочу левую кисть тренировать

[тюник]

Классный отчет! Спасибо Мне это скоро предстоит. Но я всё ж попробую сворганить съемник натяжителя (чертежи есть где-то на АК), не хочу левую кисть тренировать

Его лучше поискать в специализированных сервисах...новые натяжители поставляются вместе со съемниками в сжатом состоянии,поле инсталяции натяжителей съемники либо оставляют(умные сервисмены), либо вообще выкидывают...мне в свое время так два съемника одолжили на сервисе

[Numenor]

Классный отчет! Спасибо .

спрашивай, если чего не ясно.

Но я всё ж попробую сворганить съемник натяжителя...

На самом деле там конструкция не сложная, но можно обойтись и без неё, если уж совсем не хочется лишних хлопот.
Видел на натяжителе отверстие под съёмник, но почему-то без резьбы.

[Вася Пряник]

Да, отличный отчет!
Как определил что масло течет оттуда а не из под сальников?

[Numenor]

Да, отличный отчет!

Всё для вас, уважаемые однофорумчане

Как определил что масло течет оттуда, а не из под сальников?

Хороший вопрос. Походу никак не определить, если сальник верхнего распредвала тоже течет.
Но у меня не тёк. Я это чувствовал, потому как несколько раз сушил подтёки и по свежему смотрел.

[Jescha]

Респект за отчёт! Сам порядок продумал или в Эльзе подсмотрел? Почему спрашиваю - не дружу я с Эльзой....или она со мной. Вобщем у меня старая версия видимо

[Numenor]

Респект за отчёт! Сам порядок продумал или в Эльзе подсмотрел?

Жень, а чего тут думать ? Инструмент в руки и вперёд. Эльза, конечно, полезная прога, но для более сложных случаев. У меня стояла как-то, но авторизация не проходила, разбираться лень, да и не горело. А недавно место на ноуте закончилось - пришлось снести .
Вообще перед ремонтом главное морально подготовиться и начать, а потом разберёшься, что к чему .

[Jescha]

Понял, я так же делаю...Сначала лезу, разбираю, а потом думаю

[Евгений В.]

Пополняем информацией полу-пустой раздел "V6 2,8" По активней, Товарищи, поактивней

[Вася Пряник]

Пополняем информацией полу-пустой раздел "V6 2,8" По активней, Товарищи, поактивней

На 2,8 побольше инфы чем на другие моторы
Даже есть отчет как ГРМ менять!

[Serzyk]

А зачем так жестоко с разъемом натяжителя?!)) там прсто нажать надо на пружинку, а не вынимать ее))
По натяжителям:
///Под воздействием силы левый натяжитель ослаб, и его почти не требовалось оттягивать при снятии и установке прокладки, а вот правый, менее изношенный видимо, не сдался и порядком вымотал левую кисть.///
**просто пружины в правом и левом натяжителе в разных сторонах стоят, в одном пружина верхний башмак прижимает в другом нижний.
И кстати сразу рекомендую не лениться и слегка герметиком пройти соседний с натяжителем бугель, который круглую пробку прижимает, оттуда тоже часто масло потеет, ну и в тех местах под прокладку клапанной крышки тоже герметиком пройтись.
