Подключение задних электросидений. (Замена салона на салон от Audi exclusive)
Добавлено: Пн фев 05, 2018 10:29 am
Наконец-то км, после больниц и поликлиник с горем пополам поменял салон. Теперь сзади, вместо обычного дивана, стоят раздельные седла... Всю работу описывать не буду, только по проводке распишу.
Проводку я брал от сидений с вентиляцией, на моих ее нет. Она абсолютно идентична, просто пару пинов будут не задействованы. хотя кто-то на форуме говорил что проводка разная, но это не так.
Нам потребуется:
1. Проводка
2. БУ сиденьями
3. БУ вентиляцией 2шт.

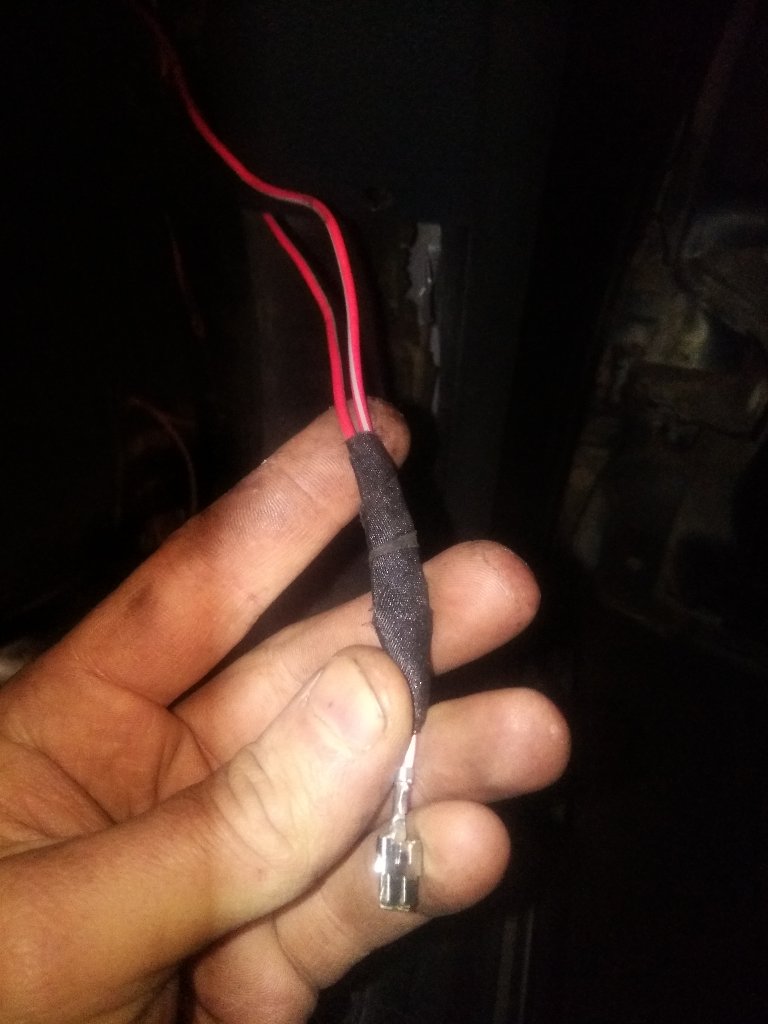

4. Колодка предохранителя. Прокладываем проводку. Я начинал с правой походу движения стороны. Заводим красный с серым провод в багажник в район аккумулятора, точнее реле и предохранителей. Далее, нам нужна колодка для предохранителя с кусочком провода. В него мы вставляем наш провод. Питание берём с общей скрутки Я ее разрезал вставлял провод и с помощью гильзы для соединения проводов, собирал все обратно. Далее тянем провод по каналу. У нас будет ещё один красно серый провод он как бы идущей с правой и левой стороны соединяющийся пином. У меня он был вырван, по-этому чуть заколхожен. Его мы вставляем в блок предохранителей с правой по ходу движения стороны в место 34А Тянем дальше. В районе центрального тоннеля у нас будет разорванный фиолетово белый провод. У меня он был разорванный, но вообще это скрутка. Перед тем как его заизолировать, нам нужно взять кусочек провода с пином и вставить его в фишку БУ заднего климата в место номер 1. И далее скручиваем три провода. Далее у нас будет ещё один разорванный провод, цвет черный с белым. В ногах левого пассажира находим скрутку с таким же цветом проводов и закручивание наши провода туда .
