Фотоотчет по ремонту моторчика печки!

Сообщение Евгений А8 » Пт апр 02, 2010 8:34 am

Ну вот я и решился на дебют :oops:
Начну с того как все началось.
Сначала печка начала работать нестабильно,иногда даже не включалась.Потом переодически стали доноситься потрескивающие звуки,словно вентилятор обо что то трется.Ну и как следствие,моторчик сдох в самый подходящий момент,когда я был в дороге в 300км от ближайшего населенного пункта.А температура за бортом -15.Так что если проявляются подобные симптомы.лучше уж сразу заняться ремонтом.
Сразу хочу извиниться за качество фотографий,поскольку фотоаппарата под рукой не было,весь отчет проделан с помощью мобильного телефона.
A8 1995 г.в. ABZ 4,2 - светлая память.
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?

Аватара пользователя
Евгений А8
Член Клуба
Сообщения: 1129
Зарегистрирован: Пт янв 15, 2010 8:47 am
Репутация: 16
Модель: S8 2009
Мотор: BSM
Город: Астана/APPLE SIty
Имя: Евгений
Откуда: Республика КАЗАХСТАН

Re: Фотоотчет по ремонту моторчика печки!

Сообщение Евгений А8 » Пт апр 02, 2010 8:52 am

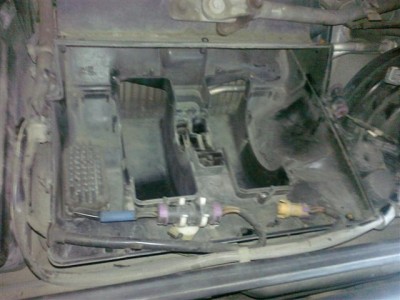

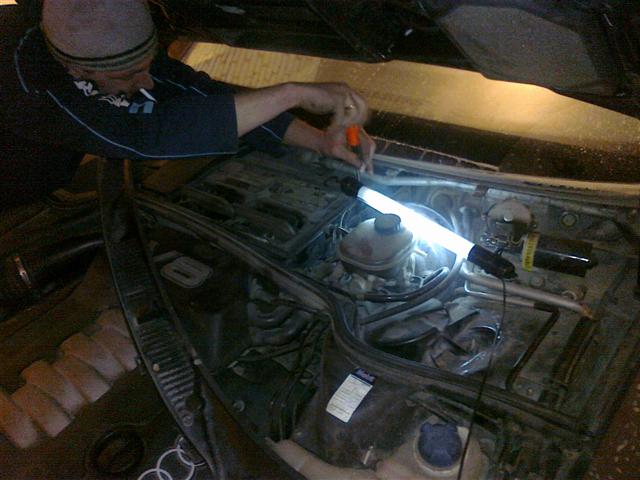

1)открутить решетку,она находится прямо по центру,над ДВС.Крепится на трех болтах.

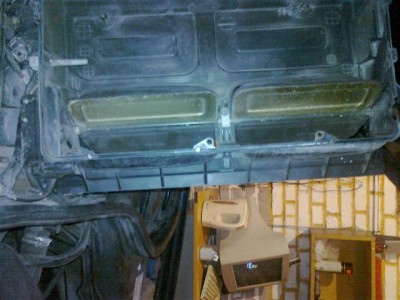

2)Снять дворники,затем открутить металическую планку м/у отсеком ДВС и лобовым стеклом.ВНИМАНИЕ - открутив все болтики,планку нужно потянуть в сторону переднего бампера и не в коем случае не в верх.Она вставляется в фиксаторы.

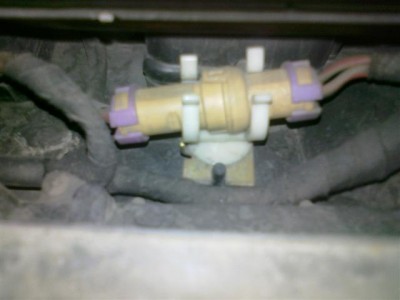

3) отсоеденить фишку моторчика .
Вложения
Фото374 (Small) (Small).jpg

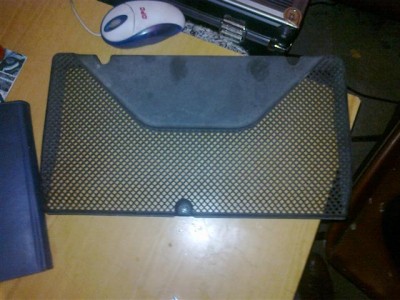

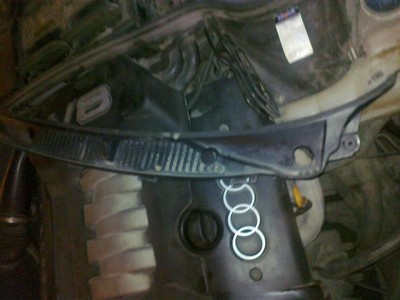

решетка
Фото370 (Small).jpg
Металическая планка
Фото371 (Small).jpg

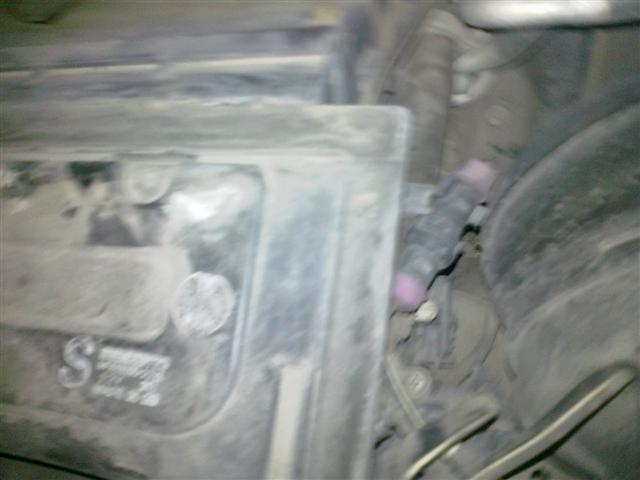

Фишка моторчика
A8 1995 г.в. ABZ 4,2 - светлая память.
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?

Аватара пользователя
Евгений А8
Член Клуба
Сообщения: 1129
Зарегистрирован: Пт янв 15, 2010 8:47 am
Репутация: 16
Модель: S8 2009
Мотор: BSM
Город: Астана/APPLE SIty
Имя: Евгений
Откуда: Республика КАЗАХСТАН

Re: Фотоотчет по ремонту моторчика печки!

Сообщение Евгений А8 » Пт апр 02, 2010 8:57 am

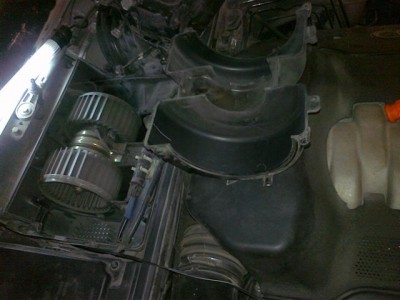

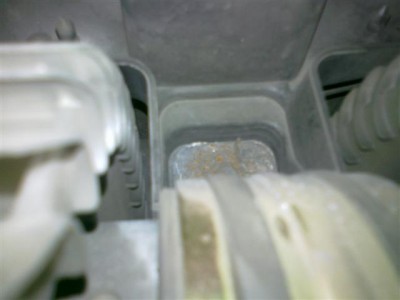

4) затем нужно аккуратно срутить дифлекторный блок.
Вложения
Фото372 (Small).jpg
скручиваем дифлектор.
Фото373 (Small).jpg

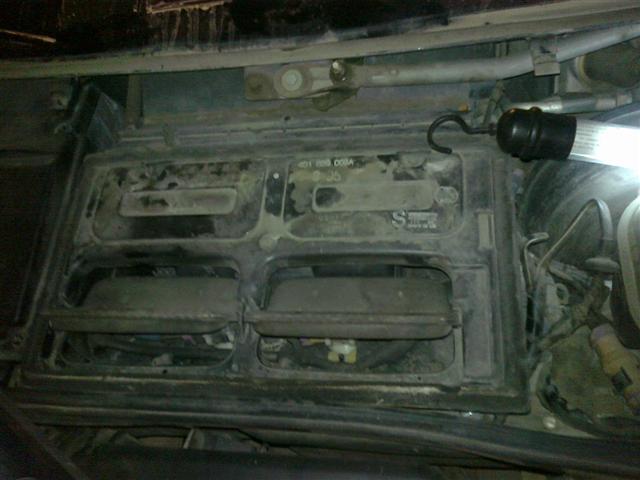

Блок дифлекторов
Фото375 (Small).jpg

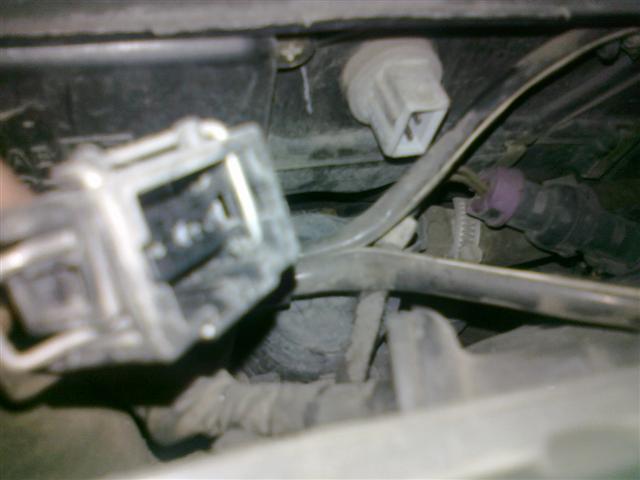

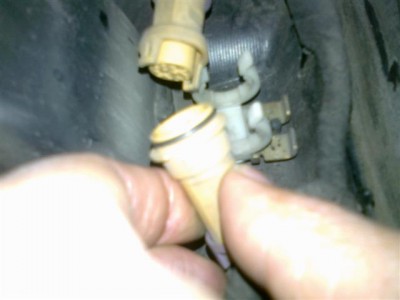

Отсоединяем фишку.
A8 1995 г.в. ABZ 4,2 - светлая память.
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?

Аватара пользователя
Евгений А8
Член Клуба
Сообщения: 1129
Зарегистрирован: Пт янв 15, 2010 8:47 am
Репутация: 16
Модель: S8 2009
Мотор: BSM
Город: Астана/APPLE SIty
Имя: Евгений
Откуда: Республика КАЗАХСТАН

Re: Фотоотчет по ремонту моторчика печки!

Сообщение Евгений А8 » Пт апр 02, 2010 9:07 am

Болтики маленькие,поэтому лучше использовать намогниченную отвертку.
Вложения
Фото376 (Small).jpg
Фото378 (Small).jpg
Фото377 (Small).jpg
A8 1995 г.в. ABZ 4,2 - светлая память.
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?

Аватара пользователя
Евгений А8
Член Клуба
Сообщения: 1129
Зарегистрирован: Пт янв 15, 2010 8:47 am
Репутация: 16
Модель: S8 2009
Мотор: BSM
Город: Астана/APPLE SIty
Имя: Евгений
Откуда: Республика КАЗАХСТАН

Re: Фотоотчет по ремонту моторчика печки!

Сообщение Евгений А8 » Пт апр 02, 2010 9:13 am

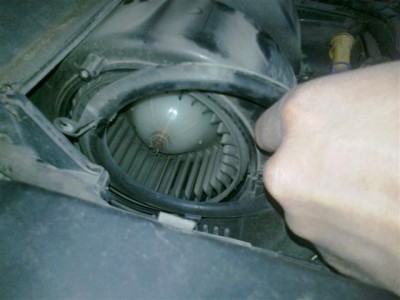

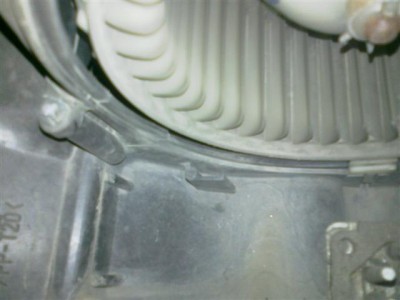

5) Открутить крепежные кольца и снять кожух вентилятора.
Вложения
Фото380 (Small).jpg
На передней стороне три болтика
Фото379 (Small).jpg

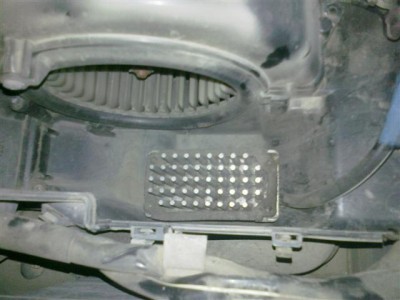

А вот и реастат )))
Фото381 (Small).jpg
Крепежные кольца
A8 1995 г.в. ABZ 4,2 - светлая память.
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?

Аватара пользователя
Евгений А8
Член Клуба
Сообщения: 1129
Зарегистрирован: Пт янв 15, 2010 8:47 am
Репутация: 16
Модель: S8 2009
Мотор: BSM
Город: Астана/APPLE SIty
Имя: Евгений
Откуда: Республика КАЗАХСТАН

Re: Фотоотчет по ремонту моторчика печки!

Сообщение Евгений А8 » Пт апр 02, 2010 9:19 am

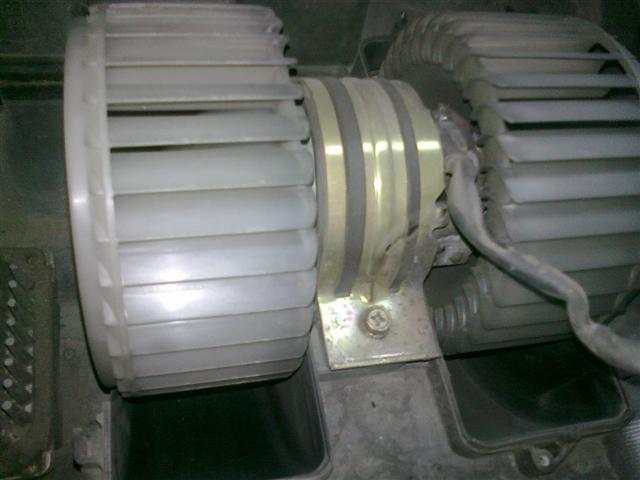

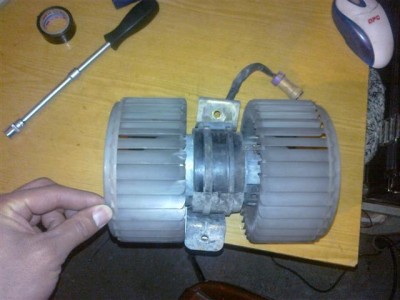

Его величество "МОТОРчик" )))
Вложения
Фото382 (Small).jpg
Фото383 (Small).jpg
Фото384 (Small).jpg
ААА вот я до тебя и добрался, падлец )))
A8 1995 г.в. ABZ 4,2 - светлая память.
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?

Аватара пользователя
Евгений А8
Член Клуба
Сообщения: 1129
Зарегистрирован: Пт янв 15, 2010 8:47 am
Репутация: 16
Модель: S8 2009
Мотор: BSM
Город: Астана/APPLE SIty
Имя: Евгений
Откуда: Республика КАЗАХСТАН

Re: Фотоотчет по ремонту моторчика печки!

Сообщение Евгений А8 » Пт апр 02, 2010 9:25 am

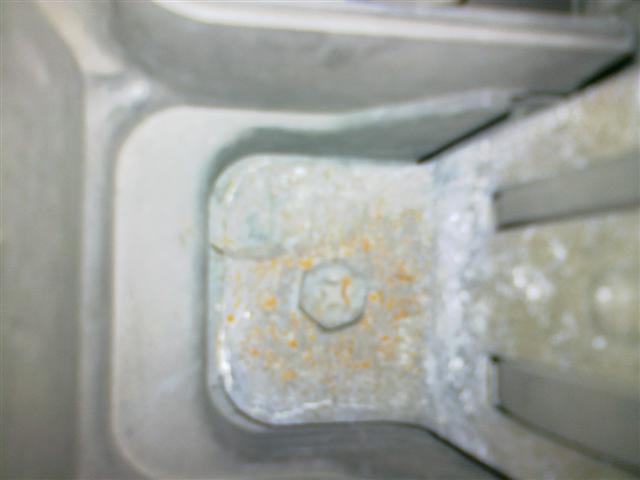

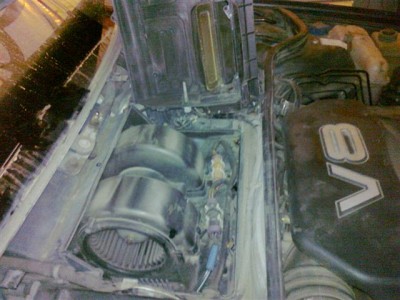

Моторчик крепится на двух болтах
Вложения
Фото385 (Small).jpg
И с внутренней стороны тоже есть болтик
Фото386 (Small).jpg
Фото387 (Small).jpg
A8 1995 г.в. ABZ 4,2 - светлая память.
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?

Аватара пользователя
Евгений А8
Член Клуба
Сообщения: 1129
Зарегистрирован: Пт янв 15, 2010 8:47 am
Репутация: 16
Модель: S8 2009
Мотор: BSM
Город: Астана/APPLE SIty
Имя: Евгений
Откуда: Республика КАЗАХСТАН

Re: Фотоотчет по ремонту моторчика печки!

Сообщение Евгений А8 » Пт апр 02, 2010 9:29 am

Проблема оказалась в щетках моторчика.Заменил их (2шт.) и все в норме.ВНИМАНИЕ - щетки нужно использовать ГРАФИТОВЫЕ,иначе медные сотрут обмотку за пару дней.
Вложения
Фото388 (Small).jpg
Фото392 (Small).jpg
Фото391 (Small).jpg

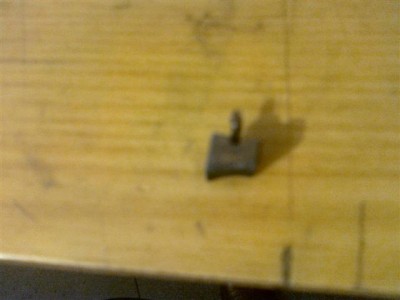

Щетка моторчика
A8 1995 г.в. ABZ 4,2 - светлая память.
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?

Аватара пользователя
Евгений А8
Член Клуба
Сообщения: 1129
Зарегистрирован: Пт янв 15, 2010 8:47 am
Репутация: 16
Модель: S8 2009
Мотор: BSM
Город: Астана/APPLE SIty
Имя: Евгений
Откуда: Республика КАЗАХСТАН

Re: Фотоотчет по ремонту моторчика печки!

Сообщение Евгений А8 » Пт апр 02, 2010 9:31 am

Постарался максимально доступно изложить инфу,надеюсь,что кому нибудь поможет.
A8 1995 г.в. ABZ 4,2 - светлая память.
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?

Аватара пользователя
O`Breea

Ветеран Клуба Писатель Клуба За особые заслуги
Почетный член Клуба
Почетный член  Клуба
Сообщения: 14506
Зарегистрирован: Ср окт 01, 2008 11:21 pm
Награды: 3
Репутация: 195
Модель: A8 (D2), 2002, Quattro
Мотор: AKC 3.7 (FBB)
Город: Санкт-Петербург
Имя: Константин
Откуда: Санкт-Петербург

Re: Фотоотчет по ремонту моторчика печки!

Сообщение O`Breea » Пт апр 02, 2010 9:53 am

Молодец! Немного нечёткие фото, а так весть процесс понятен :good:
No Quattro - No Chance

Аватара пользователя
Makkey

Ветеран Клуба
Член Клуба
Сообщения: 2201
Зарегистрирован: Пн июн 16, 2008 11:30 am
Награды: 1
Репутация: 36
Модель: A8 1999
Мотор: AQG 3.7Q
Город: Moscow
Имя: Алексей
Откуда: Moscow

Re: Фотоотчет по ремонту моторчика печки!

Сообщение Makkey » Пт апр 02, 2010 10:10 am

:beer: спасибо за отчет... наверняка кому нибудь будет полезен.
И смерти нет почетней той, Что ты принять готов. За кости пращуров своих.

Аватара пользователя
filosof

Ветеран Клуба
Почетный член Клуба
Сообщения: 4947
Зарегистрирован: Вс ноя 30, 2008 8:02 pm
Награды: 1
Репутация: 108
Модель: _
Мотор: _
Город: Москва
Имя: Виталик
Контактная информация:

Re: Фотоотчет по ремонту моторчика печки!

Сообщение filosof » Пт апр 02, 2010 10:33 am

хороший отчет,даже для первого раза :beer:
думаю, такое нужно сделать каждому, для профилактики,когда есть свободное время.
от какой дремели щетки?
я в аудях не разбираюсь..поэтому и езжу на метро..

Аватара пользователя
Alex_999
Член Клуба
Сообщения: 3194
Зарегистрирован: Ср дек 09, 2009 5:56 pm
Репутация: 73
Модель: А6 2004;
Мотор: BDH 2.5TDi;
Город: 32 RUS
Имя: Алексей
Откуда: Брянск 32 RUS
Контактная информация:

Re: Фотоотчет по ремонту моторчика печки!

Сообщение Alex_999 » Пт апр 02, 2010 11:50 am

Спасибо за отчёт 1hahdshake8 ,, как раз мне надо будет делать, а то шум как будто трётся там обо что то, и пару раз даже не включался.. Теперь уже наглядно знаю как делать и что. А то достало это поскрипывание.
Не стоит ездить быстрее,, чем летает твой ангел хранитель..

Аватара пользователя
DeniS-8

Ветеран Клуба
Почетный член Клуба
Сообщения: 3276
Зарегистрирован: Вт янв 29, 2008 11:13 am
Награды: 1
Репутация: 40
Модель: A-8 2010
Мотор: 4.2 Td чипованый
Город: Москва - Рига
Имя: Денис

Re: Фотоотчет по ремонту моторчика печки!

Сообщение DeniS-8 » Пт апр 02, 2010 12:48 pm

А где щетки купить можно? Мне надо тоже менять,я уже до них у себя добирался,и иза отсутствия щеток в тот момент,просто их перевернул,пока работает,но понимаю,что не надолго! Кстате,как куплю щетки,сделаю свой первый фотоотчет!КАК на Д3 поменять щетки на моторчике вентилятора!Размер щеток в нем кстати 8*10 мм а длинна - до 25 -30 мм (лишнее надо будет доработать с помощью пилящего или точащего инструмента!

Аватара пользователя
Евгений А8
Член Клуба
Сообщения: 1129
Зарегистрирован: Пт янв 15, 2010 8:47 am
Репутация: 16
Модель: S8 2009
Мотор: BSM
Город: Астана/APPLE SIty
Имя: Евгений
Откуда: Республика КАЗАХСТАН

Re: Фотоотчет по ремонту моторчика печки!

Сообщение Евгений А8 » Пт апр 02, 2010 3:55 pm

Щетки купил в магазине электроинструментов :roll: , критерии были два,Первый - подходящий размер,что бы сидели плотно и не шатались.Второй - что бы были графитовые,а не медные.Конкретно данные щетки которые установил я,от какой то эллектро-дрели.)))
A8 1995 г.в. ABZ 4,2 - светлая память.
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?

Аватара пользователя
DeniS-8

Ветеран Клуба
Почетный член Клуба
Сообщения: 3276
Зарегистрирован: Вт янв 29, 2008 11:13 am
Награды: 1
Репутация: 40
Модель: A-8 2010
Мотор: 4.2 Td чипованый
Город: Москва - Рига
Имя: Денис

Re: Фотоотчет по ремонту моторчика печки!

Сообщение DeniS-8 » Пт апр 02, 2010 4:22 pm

Понял где рыть эту штуковину надо!

Аватара пользователя
кориш100
Сообщения: 43
Зарегистрирован: Чт апр 15, 2010 2:51 pm
Репутация: 0
Модель: А8
Мотор: 4.2
Город: Сочи
Имя: Женя
Откуда: Сочи
Забанен: Бессрочно

Re: Фотоотчет по ремонту моторчика печки!

Сообщение кориш100 » Ср апр 28, 2010 5:12 pm

присоединяюсь к вашей теме по поводу щеток.....
сейчас на станции нхожусь у одного шарющего электрика----и вот мы вас удивим-ведь родные щетки НЕ ГРАФИТ
вглядитесь внимательней.они немного красноватые,а не мокрый асфальт .....
КСТАТИ снять моторчик можно без разбора дворников и панели, мелочь но приятно(постарайся в недешевых наборах присмотреть переходники короткие )
ВООБЩЕМ приделываем способом паяния ГРАФИТОВЫЕ (по причине того что не нашел другие- какие надо) не знаем что получится-обещали не долгое существование так как графит мягкий и прослужит в 5 раз меньше

Аватара пользователя
strugackij
Член Клуба
Сообщения: 444
Зарегистрирован: Пн авг 03, 2009 10:59 am
Репутация: 5
Модель: A8 2005
Мотор: BFM
Город: Deutchland ,Gundelfingen a.d.
Имя: Мирослав

Re: Фотоотчет по ремонту моторчика печки!

Сообщение strugackij » Ср апр 28, 2010 6:53 pm

Я менял моторчик без снятия панели и дворников. Менял из-за того, что появилось нереальное осевое биение. Как я понял, там пластмасовые втулки и ремонту не подлежат. Моторчик покупал на свалке за 100 USD. Может кто подскажет , был ли шанс избавится от люфта ? Ведь со свалки долго не протянет .
A8 4.2 Q (96) - продана
A6 2.5 (2004) продана
Toyota CHR hybrid ( 2017)

Аватара пользователя
Евгений А8
Член Клуба
Сообщения: 1129
Зарегистрирован: Пт янв 15, 2010 8:47 am
Репутация: 16
Модель: S8 2009
Мотор: BSM
Город: Астана/APPLE SIty
Имя: Евгений
Откуда: Республика КАЗАХСТАН

Re: Фотоотчет по ремонту моторчика печки!

Сообщение Евгений А8 » Чт апр 29, 2010 1:03 pm

кориш100 писал(а):КСТАТИ снять моторчик можно без разбора дворников и панели, мелочь но приятно(постарайся в недешевых наборах присмотреть переходники короткие )
Да я тож так подумал,но поскольку ситуация сложилась нежданно - негаданно и искать подходящие головки было негде,делал отчет по сложившейся ситуации.
кориш100 писал(а):и вот мы вас удивим-ведь родные щетки НЕ ГРАФИТвглядитесь внимательней.они немного красноватые,а не мокрый асфальт .....
На самом деле щетки медно-графитовые,но поскольку родные не продаются,а в подборе неизвестно какое содержание меди (есть риск спалить обмотку) я думаю,что графитт это наилучшее решение.Лучше уж раз в три года менять щетки,чем за неделю спалить обмотку.
A8 1995 г.в. ABZ 4,2 - светлая память.
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?

Аватара пользователя
Евгений А8
Член Клуба
Сообщения: 1129
Зарегистрирован: Пт янв 15, 2010 8:47 am
Репутация: 16
Модель: S8 2009
Мотор: BSM
Город: Астана/APPLE SIty
Имя: Евгений
Откуда: Республика КАЗАХСТАН

Re: Фотоотчет по ремонту моторчика печки!

Сообщение Евгений А8 » Чт апр 29, 2010 1:08 pm

strugackij писал(а):Я менял моторчик без снятия панели и дворников. Менял из-за того, что появилось нереальное осевое биение. Как я понял, там пластмасовые втулки и ремонту не подлежат. Моторчик покупал на свалке за 100 USD. Может кто подскажет , был ли шанс избавится от люфта ? Ведь со свалки долго не протянет .
На ГАЗелевском моторчике старого образца (односторонний) стоит втулка по внутреннему диаметру и сечению один в один.Но по наружнему,больше и длинее,можно её подогнать.
A8 1995 г.в. ABZ 4,2 - светлая память.
А8 2001 г.в. AQF 4,2 - в гараже тепло и уютно .
А8 2005 г.в. BFM 4.2 - что же дальше ?

Аватара пользователя
кориш100
Сообщения: 43
Зарегистрирован: Чт апр 15, 2010 2:51 pm
Репутация: 0
Модель: А8
Мотор: 4.2
Город: Сочи
Имя: Женя
Откуда: Сочи
Забанен: Бессрочно

Re: Фотоотчет по ремонту моторчика печки!

Сообщение кориш100 » Пн май 03, 2010 12:08 pm

поменял щетки-но помоему крутить стало медленее

Аватара пользователя
кориш100
Сообщения: 43
Зарегистрирован: Чт апр 15, 2010 2:51 pm
Репутация: 0
Модель: А8
Мотор: 4.2
Город: Сочи
Имя: Женя
Откуда: Сочи
Забанен: Бессрочно

Re: Фотоотчет по ремонту моторчика печки!

Сообщение кориш100 » Пн май 03, 2010 12:11 pm

как сейчас на максимум крутит ,раньше с такой скоростью на половине шкала была

Аватара пользователя
strugackij
Член Клуба
Сообщения: 444
Зарегистрирован: Пн авг 03, 2009 10:59 am
Репутация: 5
Модель: A8 2005
Мотор: BFM
Город: Deutchland ,Gundelfingen a.d.
Имя: Мирослав

Re: Фотоотчет по ремонту моторчика печки!

Сообщение strugackij » Пн май 03, 2010 10:15 pm

кориш100

Думаю ты нарушил герметичность корпуса моторчика. У меня так-же сейчас: сам собирал и не все крепления верхнего корпуса герметично собрал. Итог: индикация мощности бешеная а эффект в салоне слабый.
A8 4.2 Q (96) - продана
A6 2.5 (2004) продана
Toyota CHR hybrid ( 2017)

Аватара пользователя
кориш100
Сообщения: 43
Зарегистрирован: Чт апр 15, 2010 2:51 pm
Репутация: 0
Модель: А8
Мотор: 4.2
Город: Сочи
Имя: Женя
Откуда: Сочи
Забанен: Бессрочно

Re: Фотоотчет по ремонту моторчика печки!

Сообщение кориш100 » Вт май 04, 2010 10:26 am

так что? проверять герметичность ехать?

Аватара пользователя
кориш100
Сообщения: 43
Зарегистрирован: Чт апр 15, 2010 2:51 pm
Репутация: 0
Модель: А8
Мотор: 4.2
Город: Сочи
Имя: Женя
Откуда: Сочи
Забанен: Бессрочно

Re: Фотоотчет по ремонту моторчика печки!

Сообщение кориш100 » Вт май 04, 2010 10:29 am

кстати Жень-а по прогнозам не раз в три года будем менять а раз в год

Ответить

Вернуться в «ФАК по ремонту»
