Ремонт проводов питания экрана MMI

Сообщение alex6999 » Ср ноя 27, 2019 8:05 am

Погас экран MMI, появились проблемы с выезжанием(полагаю в механизм попадал провод)

Как снять MMI рассказано в этом видео


Начал разбирать панель, разъемы покоцаны, сразу заподозрил что рукожоп ковырялся. В MMI не был прикручен сзади, признак рукожопопства

Провод питания от mmi был отломан, тронул и второй отломался.

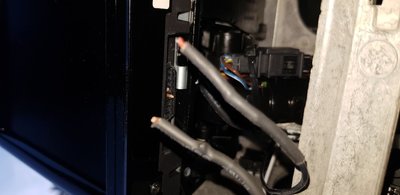

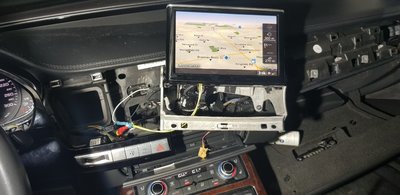

Вот что я увидел

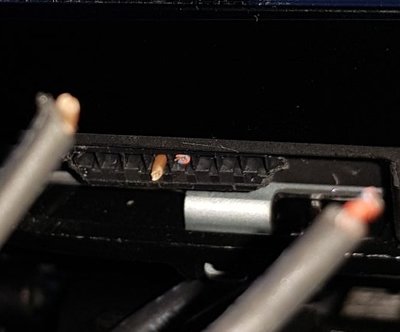

Крупнее
Рукожопы не нашли ничего лучшего как налепить тяжеленный кусок термоусадки прямо рядом с разьемом, естественно всё это обломалось.

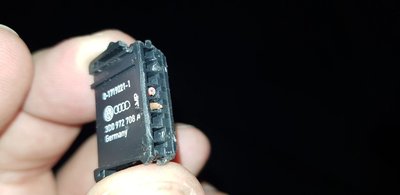

Вытащил из MMI разъём

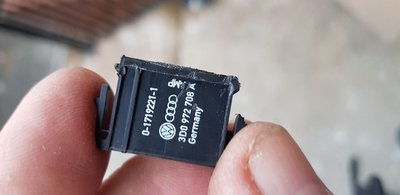

Попёрся к диллеру, разъема у него нет, он мне заявил что разъем идет с контактами, но этот не так. Отдельно разъем
3D0972708 стоит 5 баксов у диллера

Купил два провода, потом один вернул, нужен только один и разрезать его на 2 части, покрасив один маркером.
Не перепутайте цвета
Пытался вытащить контакты из колодки, никак, не мог, ковырял-ковырял, тянуть незачто.
Вообщем вернулся к диллеру и купил колодку... вернее заказал, через 2 дня придет.

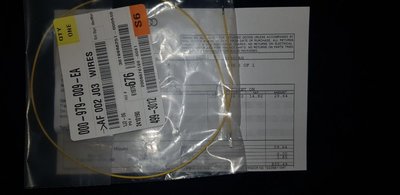

Провод 000979009EA стоит 10 баксов у диллера, желтый, нужен один режется на 2 части.

Я рекомендую поменять разьем при любом вскрытии панели. Летит примерно на 100 тыс км у всех машин.

Использовать колодку второй раз не советую, если вы не левша... который блоху подковал. Новый провод входит в колодку очень тяжело.

В соседней теме пишут на питание MMI

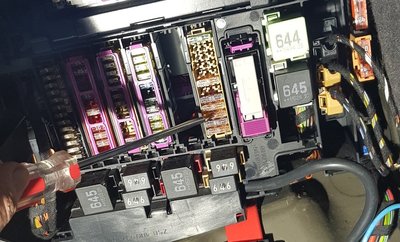

предохранитель находится в багажнике на задней стенке, блок F предохранитель #10 на 5А.
На вкус и цвет все фломастеры разные

Аватара пользователя
Longfighter
Член Клуба
Сообщения: 478
Зарегистрирован: Вс май 09, 2010 4:38 pm
Репутация: 18
Модель: A8 1998 quattro
Мотор: AKG 4,2
Город: Екатеринбург
Имя: Сергей
Откуда: Екатеринбург, Краснодарский край, Армавир, Апшеронск,

Ремонт проводов питания экрана MMI

Сообщение Longfighter » Ср ноя 27, 2019 10:08 am

Чтобы провода выковыривать из разъемов нужна приспособа из набора, скрепка и тому подобная шпилька не подходит. Приспособы продают только наборами, дешевые - в Наглии через Ибэй.. Но это все же ближе к профи инструменту, колодка в любом случае дешевле набора инструментов
Мой Фантом как пуля быстрый в небе голубом и чистом

Аватара пользователя
alex6999
Член Клуба
Сообщения: 2799
Зарегистрирован: Сб мар 28, 2015 10:36 am
Репутация: 34
Модель: A8 2006 2012
Мотор: BGK(BFM) CDRA
Город: Торонто
Имя: Лёша
Откуда: Минск
Контактная информация:

Ремонт проводов питания экрана MMI

Сообщение alex6999 » Ср ноя 27, 2019 10:17 am

Ко всему прочему тянуть незачто, за хвостик ничем не мог ухватится
На вкус и цвет все фломастеры разные

Аватара пользователя
alex6999
Член Клуба
Сообщения: 2799
Зарегистрирован: Сб мар 28, 2015 10:36 am
Репутация: 34
Модель: A8 2006 2012
Мотор: BGK(BFM) CDRA
Город: Торонто
Имя: Лёша
Откуда: Минск
Контактная информация:

Ремонт проводов питания экрана MMI

Сообщение alex6999 » Чт ноя 28, 2019 10:53 pm

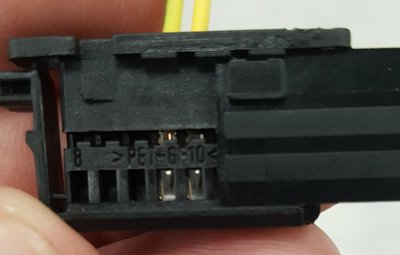

Провода в разьеме поменять легко, нажать иголочкой и контакты вылезут, просто у меня в разъеме поколупались рукожопы, они один раз их похоже доставали. Разъём имеет крышечку, но у меня ее выкинули, лишняя запчасть
Присобачил провода, без синей советской изоленты не обошлось

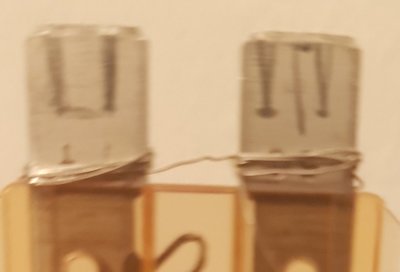

Сразу все не завелось, пришлось чинить предохранитель
Вот этот

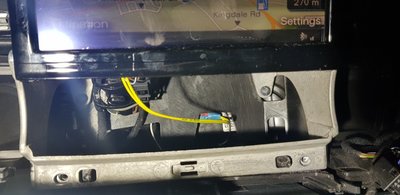

Запрятал провода

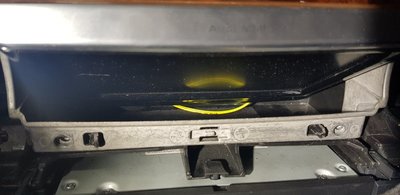

И мне очень не понравилось как ложится провод при закрытом экране.
Как сделано в оригинале незнаю
