Разбор пневмобалона. Фотоотчет.

[Tevgeniy]

Начала у меня спускать передняя правая пневмостойка. Но не прям чтобы сильно, но неприятно. Не найдя на разборках б/у стоек по адекватной цене, взял с лопнувшим баллоном на сто по символичной цене. Поискав на китайских интернет-магазинах запчасти на пневмостойку нашел отдельно резиновый баллон за 44$.
Решил стойку разобрать и поменять саму резину.Как это сделать до конца еще не понимаю, но с помощью форумчан надеюсь всё получится

Сначала отрезал провод и поехал на сто где мне пневмопистолетом открутили гайку штока газового амортизатора. На все про все не более 1 минуты ушло. Даже денег не стали брать

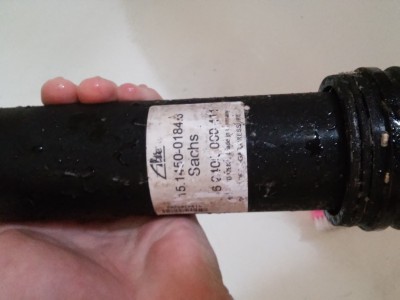

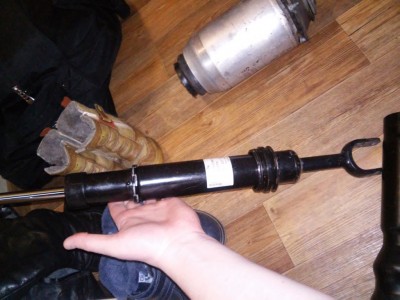

Скинув пыльник и открутив гайку вынимаем амортизатор.

[Tevgeniy]

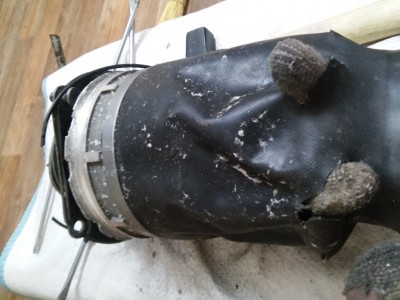

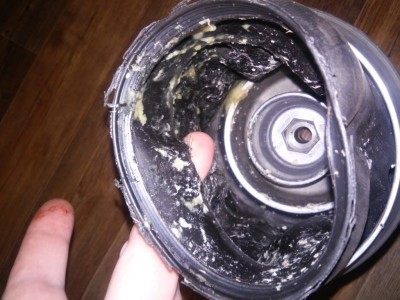

По всей стойке разбрызгана какая-то субстанция похожая на солидол с какими-то примесями (далее на фото увидите примеси похожие на бумагу ). Так и не понял что это. Думаю или из амортизатора или его пытались восстановить. Но на сто не знают. Говорят еще до них лежал

[Tevgeniy]

Выкручиваем штуцер.

[Tevgeniy]

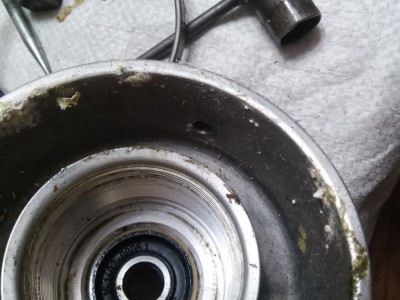

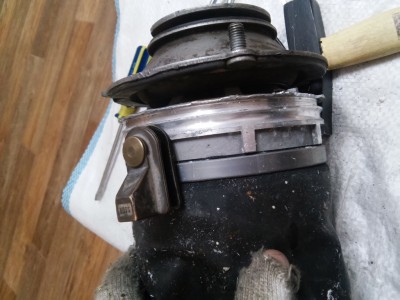

Вид сбоку со снятым штуцером. Около отверстия виден зазор. Это расстояние между верхним обжимным кольцом и литым алюминиевым стаканов в который вкручивается штуцер, ставится подушка, отбойник и другие детали (далее будет фото всех составных частей стойки)

[Tevgeniy]

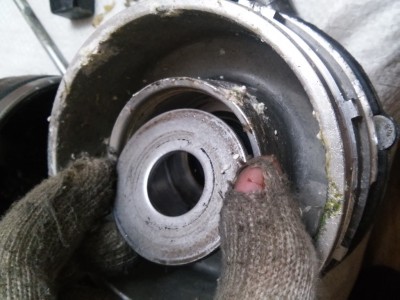

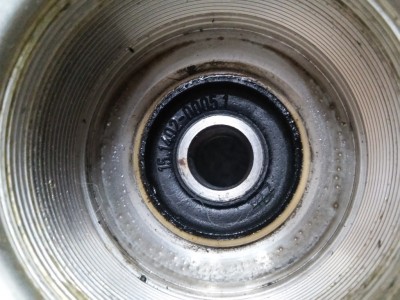

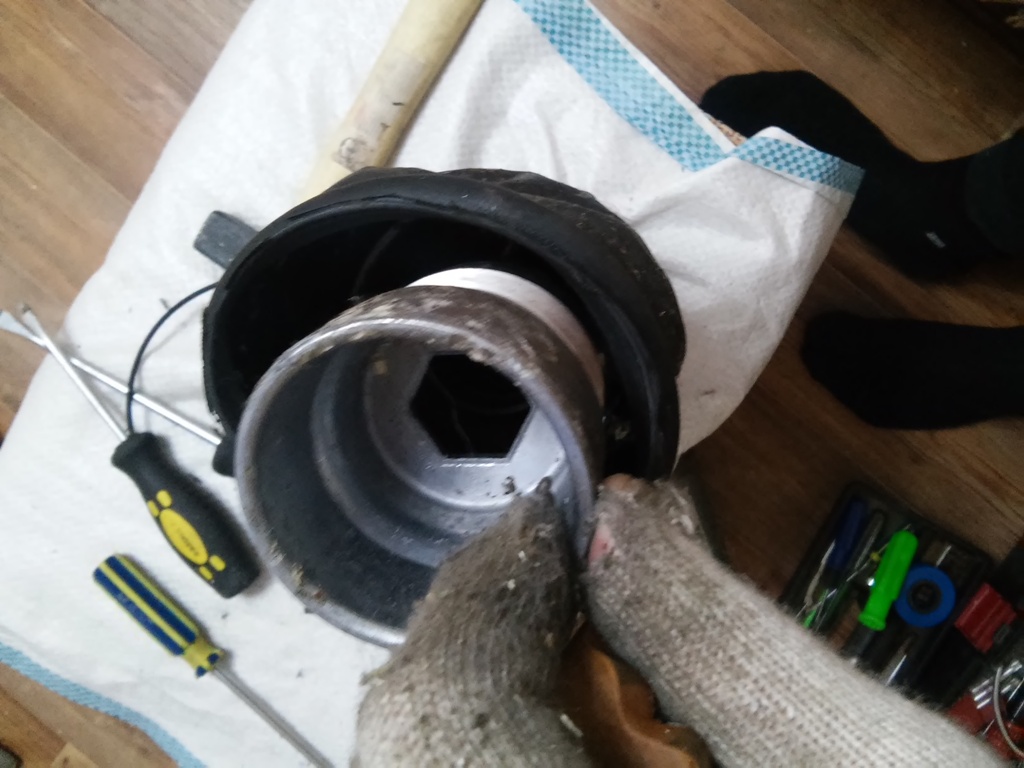

Внутри стакана вкручена чашка с шестигранным отверстием.

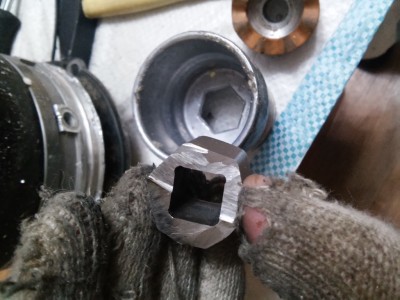

Чтобы его выкрутить купил свечной ключ под квадратную головку одновременно с шестигранником. и край шестигранника обрезал болгаркой. Получился шестигранник с внутренним квадратным отверстием под ключ-трещетку. И чашка спокойно выкручивается

[Tevgeniy]

Хотел для удобства открутить подушку. Ключом на 41. Как ни старался не смог выкрутить. В тисках алюминий сильно не зажмешь, переходник на пистолет на такую головку не нашел. Позже перед установкой стойки буду придумывать переходник.

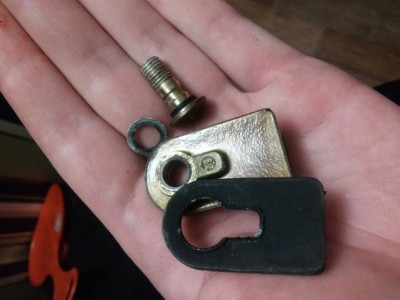

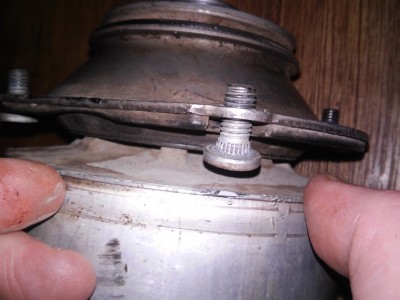

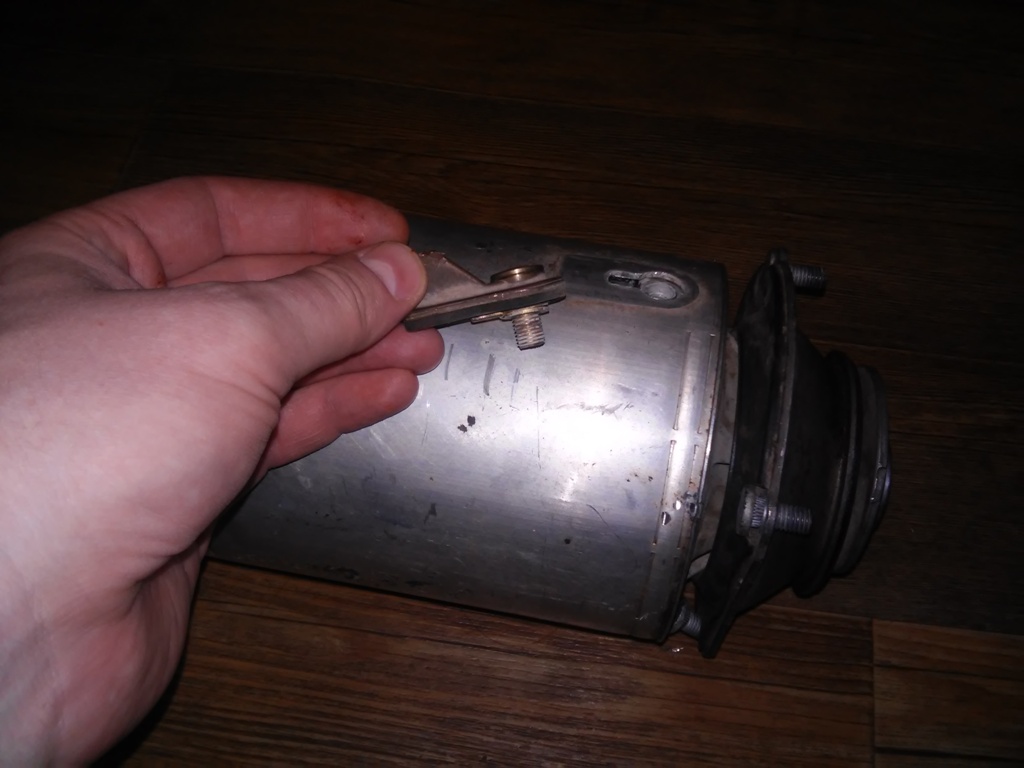

Пока разбирал повылетали запресованные болты. Один потерял

[Tevgeniy]

Теперь приступаем к самому трудному.

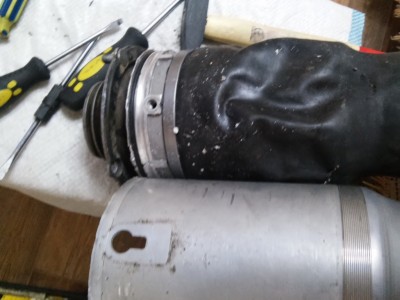

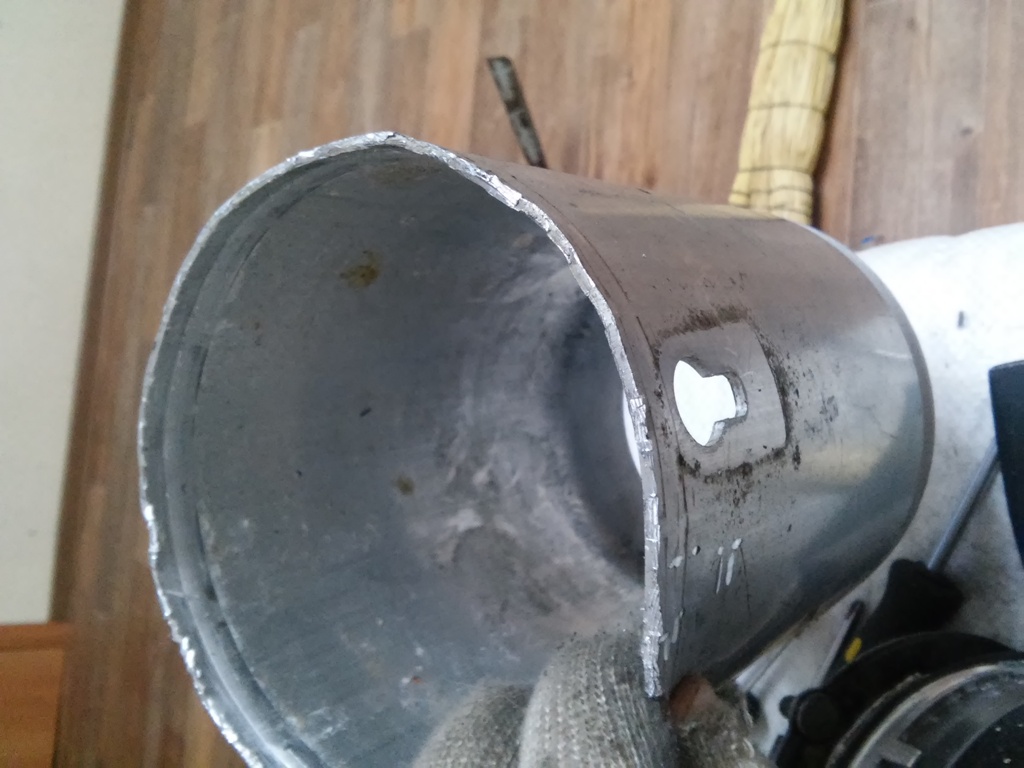

Чтобы добраться до верхнего кольца надо снять алюминиевую колбу со стакана. Она запрессована также как и кольца.
Берем отвертку и молоток и начинаем отгибать края по периметру забивая отвертку между колбой и стаканом.

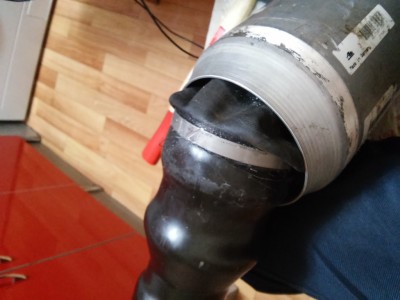

Колба из пластичного алюминия, а вот стакан из очень хрупкого. Поэтому у меня все края обломались.
В принципе эта колба не несет на себе вертикальных нагрузок, а служит для ограничения радиального расширения резиновой подушки, а также в качестве пыльника (между колбой и стаканом резиновый уплотнитель)

[serega86]

Гайку опоры я вначале зубилом откручивал, иначе никак не получалось, а потом ключем...
Какую подушку взял, можешь скинуть ссылку?

[Tevgeniy]

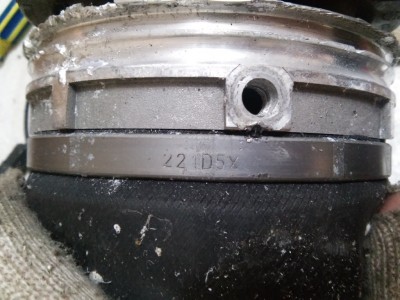

Стакан с разных ракурсов. Видно номер кольца 221D5X. Кто знает расшифровку?

[Tevgeniy]

Гайку опоры я вначале зубилом откручивал, иначе никак не получалось, а потом ключем...
Какую подушку взял, можешь скинуть ссылку?

Боюсь сочтут за рекламу. В личку скину.

[Tevgeniy]

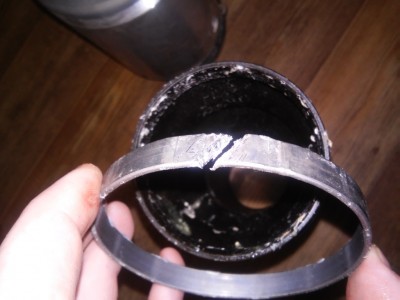

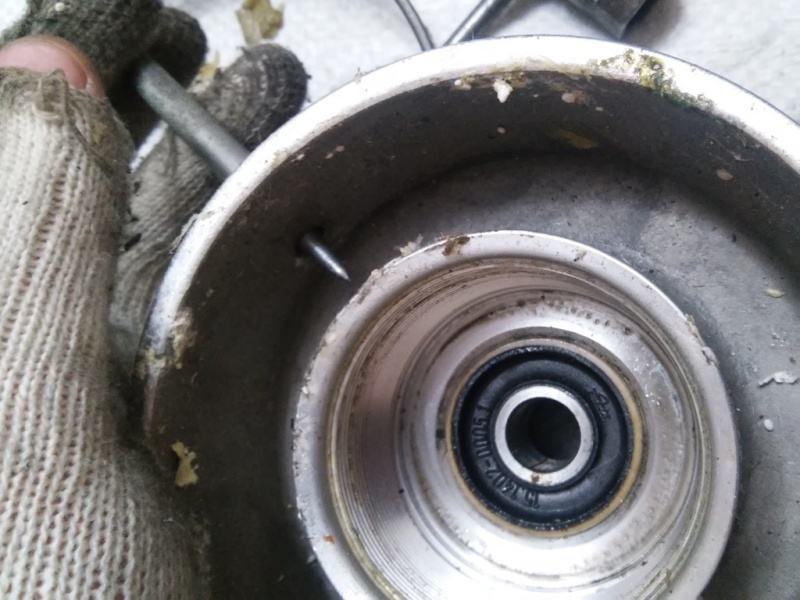

Начинаю снимать кольцо. За неимением серьезного инструмента начинаю перебивать кольцо метчиком

[Tevgeniy]

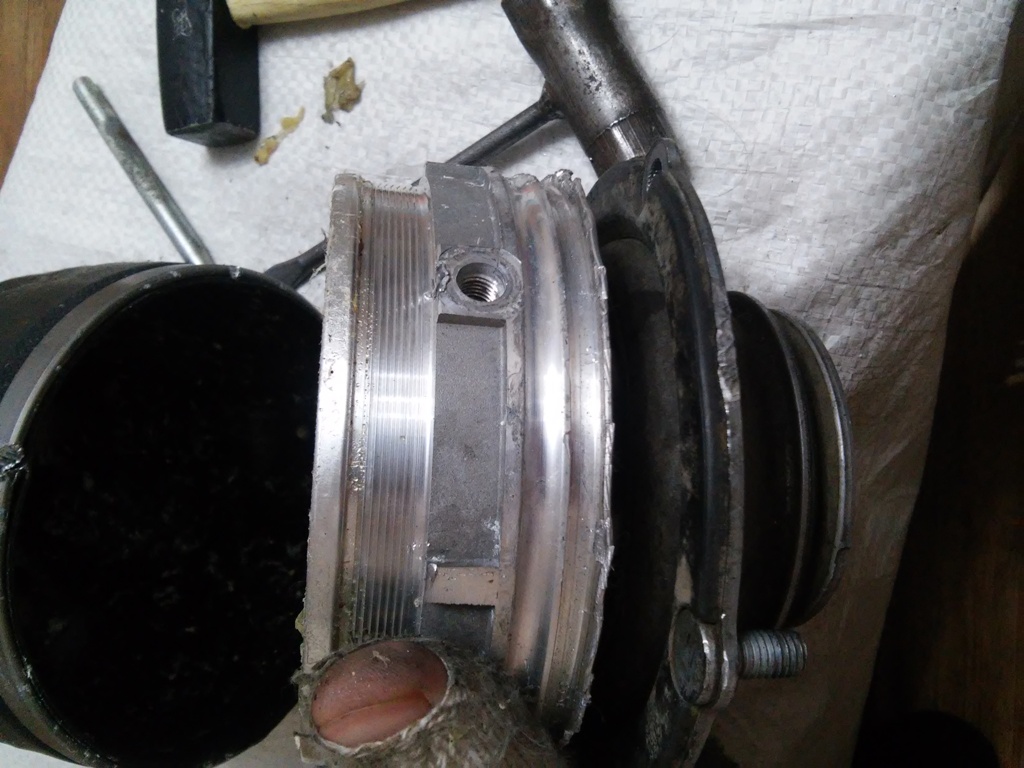

Сам стакан с разных ракурсов

[Tevgeniy]

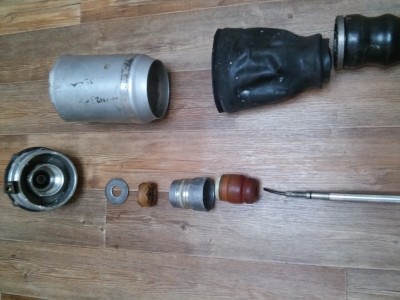

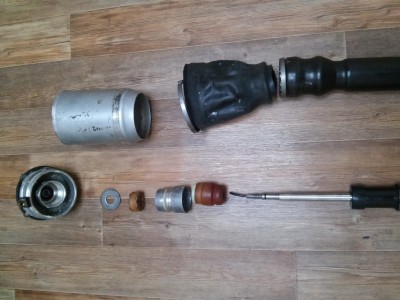

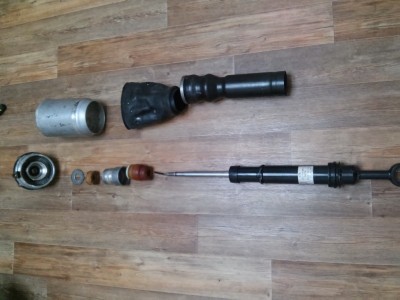

Чтобы не забыть как все собирать обратно, и может быть кому пригодится фото "в сборе"

[Tevgeniy]

На этом первая половина пути по восстановлению пневмостойки пройдена.
Если есть вопросы и советы как собрать стойку обратно прошу писать в комментариях. Особенно как поставить кольца или что-то вместо них . Заказанная подушка прибудет ориентировочно через две недели. Тогда и начну сборку с вашей помощью

[A8osjka]

Молодчина, только еще надо бы поменять сайлентблок. чтобы было ухе вооще все оки!!!!

[Tevgeniy]

В Китае их продают но не менее 10 шт в лоте. А куда мне столько?

Я думаю сделать как kehtabp (viewtopic.php?f=185&t=13414#p282820) и под медную шайбу добавлю герметика или резинку подложу

[A8osjka]

Я думаю что если все получится с ремонтом то остальные сайленты пригодились бы другим клубням, поотправлял бы им.

[Tevgeniy]

Если получится собрать чтобы резиновый баллон не пропускал, закажу у китайцев десяток сайлентов для форумчан

[_SauBeR_]

И мне ссылки на зч плиз.

[_SauBeR_]

Я заказал ремкомплект компрессора за недорого. Посмотрим, что приедет
http://www.ebay.com/itm/WABCO-AIR-SUSPE ... 232c023081

[ionich]

как там протекает сборка стойки, а то тоже задумался поменять балоны и думаю это сделать сам

[alexrae]

зашел на али - там есть уже отреставрированые стойки - можно за 230 взять часть без амортизатора (или 600 с амортизатором)... выглядят нормально, как ходят -

[Tevgeniy]

Далее сборка пневмобаллона.

[Tevgeniy]

Заказал на али отдельно резиновый баллон за 44 $

[Tevgeniy]

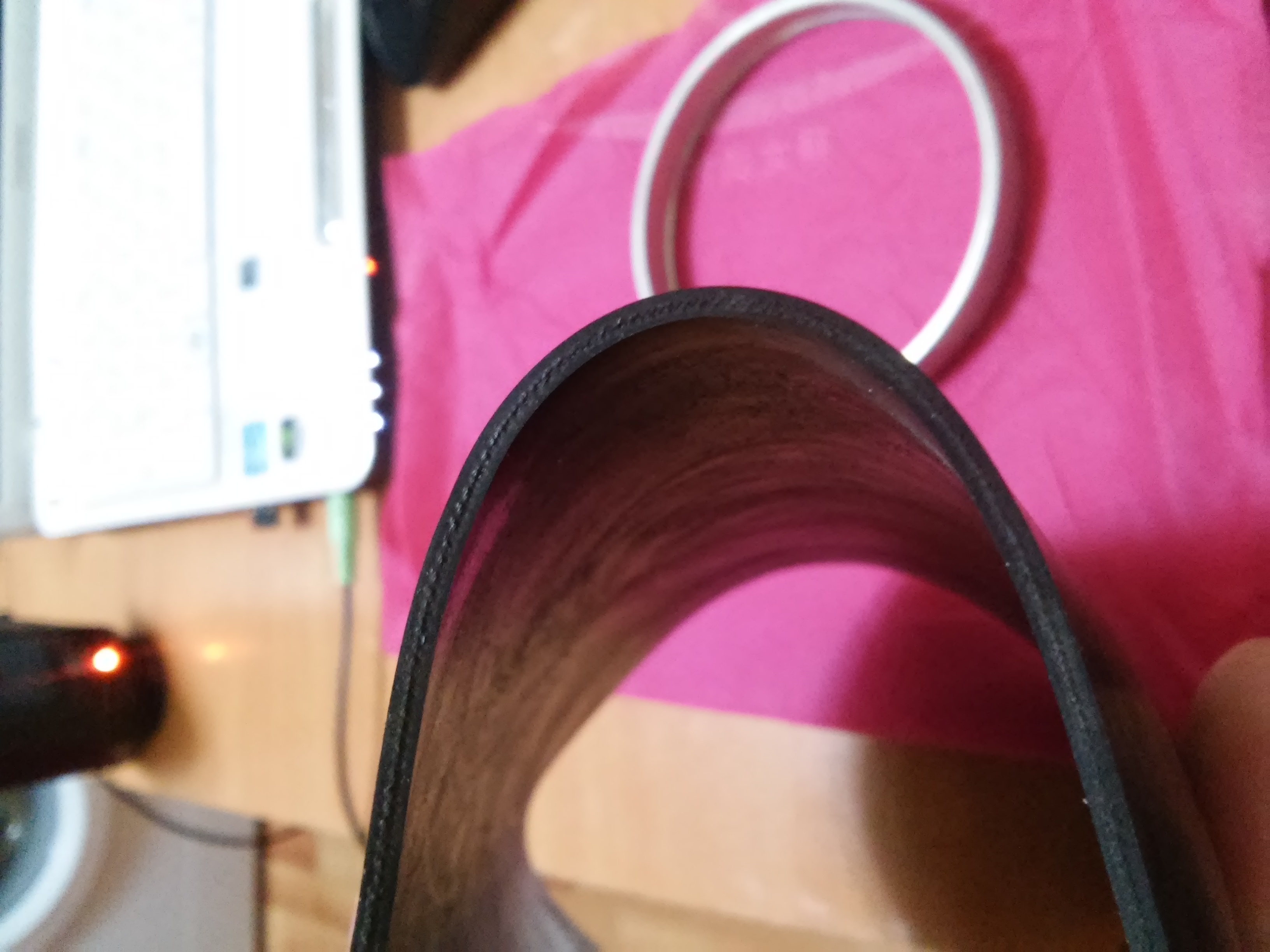

Он с двухслойной армированной полимерной сеткой. Тогда как на родном баллоне всего один слой
