течет масло перед турбиной

[Nihon]

Доброго здравия всем!
Снимал турбину для замены ФКГ и мембраны.
После обратной установки увидел, что жутко прет масло из-под прокладок, где масло подводится к турбине. Купил по каталогу, а они оказались намного тоньше, чем были раньше.

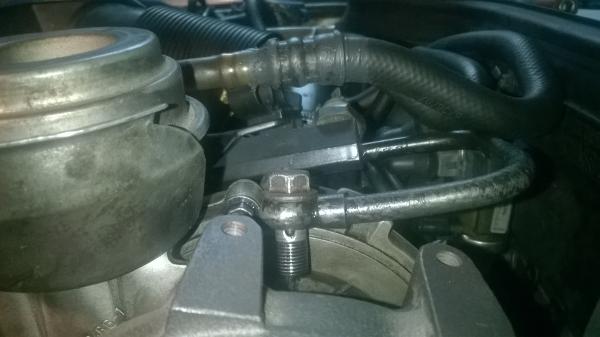

И вот, оказывается, болтик-то не отсюда... боковое отверстие намного ниже, чем надо...

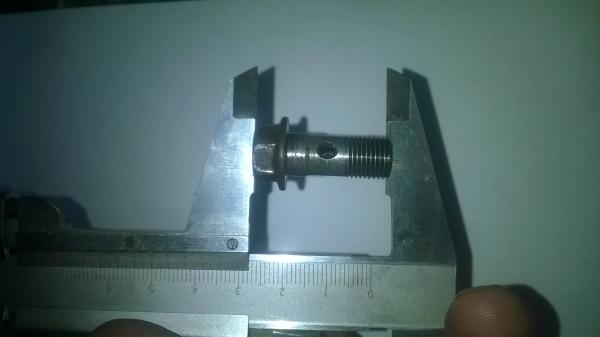

Длина болта без головы - 23 мм, резьба - 10 мм. а толщина магистрали - около 8 мм.


Установка старых/новых прокладок или их комбинаций течь не устраняет.
Потому вопрос к уважаемым знатокам: возможно ли, что масло из турбины не стекает? Картридж турбины я не трогал, лопасти рукой прокручиваются легко.
И если вдруг кто может сказать размер оригинального болтика (двиг. AFB), был бы благодарен. У нас Экзист такой болт долговато везти собирается, пойду искать на рынок.

[_SauBeR_]

Подкинь сверху 2-3 медные шайбы, чтобы отверстие по центру трубки стало. И можно так поездить пока нормальный болт приедет.
059103715 Полый болт свнутренним шестигранником
M10X1 - вродебы такой надо. Это все из параметров, что нашел.

[Nihon]

Спасибо, номер я знал. Подкладка предыдущих шайб не помогает, льет все равно. Буду искать новые потолще.

[soslan]

Медные ставил? Прокаливал перед установкой?

[Nihon]

Медные ставил? Прокаливал перед установкой?

Не прокаливал. А надо?
Шайбы медные.

[soslan]

Да... по крайней мере у себя что покупал медные шайбы, без прокалки текли не то качество

[Nihon]

И как их прокаливать? Пассатижами подержать над горелкой? Как долго?

[soslan]

Именно, пока вся шайба до красна не прогреется

[Nihon]

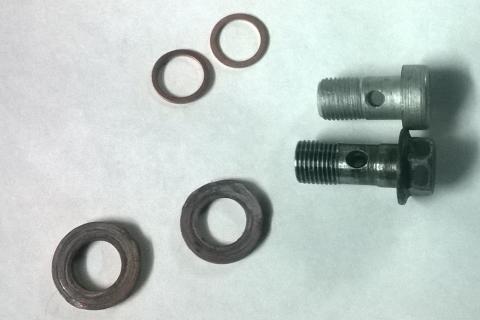

Забрал на экзисте оригинальный болт с шайбами, вот как оно выглядит:


Вверху новые, внизу старые. Оригинальный болт под хитрую звездочку (12 лучей, что ли...)
Попутно заметил, что маслопровод немного деформирован в месте прилегания к турбине, отверстие вытянуто, больше на яйцо похоже, чем на круг. Прикрутил, при попытке завода пока масло не лилось. Посмотрим что будет когда получится завести...

[alex6999]

Xzn звездочка называется. Исспользуются там где нужен большой момент затяжки.

[Nihon]

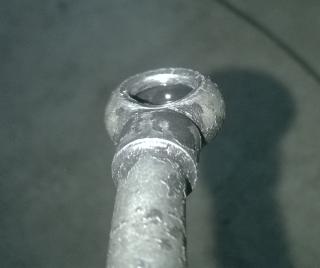

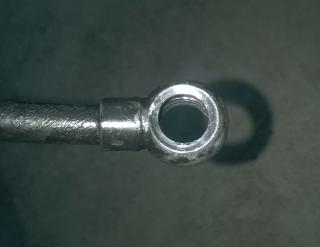

Замена болта не помогла, льет весьма прилично. Насколько я понял, деформирована трубка маслопровода.

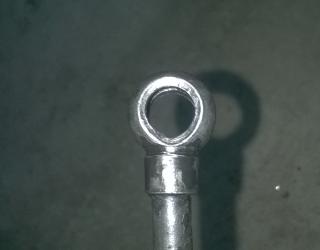

Вмято внутрь, а с нижней стороны еще и эллипс, болт приходится вкручивать.
Кто-нибудь такое рихтовал? Или сразу на разборку топать?

[Nihon]

А нет на разборке у нас таких трубок. Зато есть в ассортименте шайбы медные (говорят, обожженные, мягкие). Вот их и прикупил,- и для старого болта (10,5 мм внутренним диаметром), и для нового (10 мм). Новым прижать не удалось. Зато старым (конечно, прокладок больше положил) прижалось нормально. Не течет
всем кто следил за потоком сознания...

[Alex_999]

Кто то жал до усрачки

[Nihon]

Ну и я тоже прикрутил неслабо... Положенные 15 Нм масло не держали, пришлось дожать.
